在前面，我们利用ESP8266制作了远程开机卡。是基于点灯搞得。用了一段时间发现延迟比较高，而且容易掉线

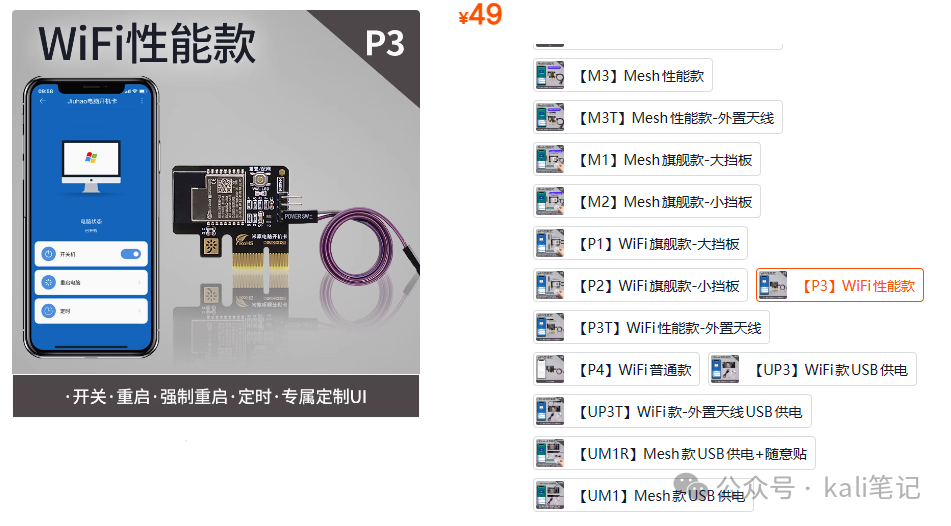

本想直接入手开机卡。但是看看价格，作为一名合格的垃圾佬果断放弃。

WiFi基础款

实验准备

esp8266(十块左右)
热熔胶（用于固定）
杜邦线（没有就普通型代替）

自建MQTT服务

关于MQTT服务的搭建，可以参考文章《物联网入门之MQTT协议（一）》

实验代码

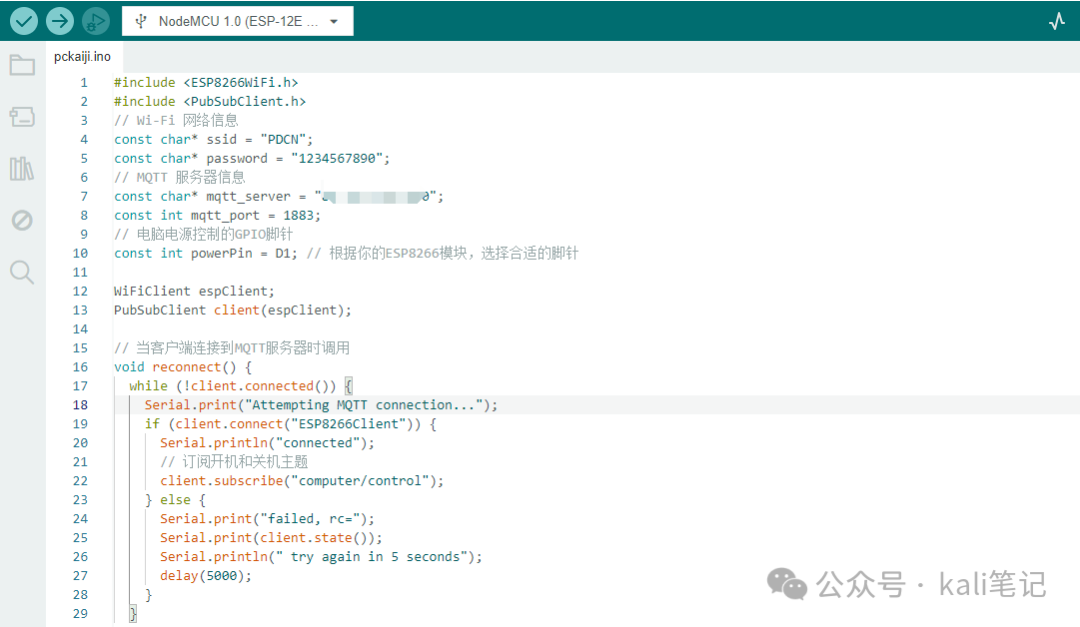

注意，开发板选择NodeMCU。烧录代码到设备。

#include <ESP8266WiFi.h>
#include <PubSubClient.h>
// Wi-Fi 网络信息
const char* ssid = "PDCN";
const char* password = "1234567890";
// MQTT 服务器信息
const char* mqtt_server = "xx.xxx.xxx.xxx";
const int mqtt_port = 1883;
// 电脑电源控制的GPIO脚针
const int powerPin = D1; // 根据你的ESP8266模块，选择合适的脚针

WiFiClient espClient;
PubSubClient client(espClient);

// 当客户端连接到MQTT服务器时调用
void reconnect() {
  while (!client.connected()) {
    Serial.print("Attempting MQTT connection...");
    if (client.connect("ESP8266Client")) {
      Serial.println("connected");
      // 订阅开机和关机主题
      client.subscribe("computer/control");
    } else {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      delay(5000);
    }
  }
}

void setup_wifi() {
  delay(10);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("WiFi connected");
}

void callback(char* topic, byte* payload, unsigned int length) {
  Serial.print("Message arrived [");
  Serial.print(topic);
  Serial.print("] ");
  for (unsigned int i = 0; i < length; i++) {
    Serial.print((char)payload[i]);
  }
  Serial.println();

  // 将payload转换为字符串
  char message[length + 1];
  strncpy(message, (char*)payload, length);
  message[length] = '\0';

  // 处理开机命令
  if (String(topic) == "computer/control" && String(message) == "on") {
    digitalWrite(powerPin, HIGH); // 打开电脑电源
        delay(200);//延时200ms模拟按下延迟
    digitalWrite(powerPin,LOW);//模拟松开按钮
  }
  // 处理关机命令 不建议直接关机，可登录服务器用关机命令关机。这里关机相当于直接断电。
  if (String(topic) == "computer/control" && String(message) == "off") {
     digitalWrite(powerPin, HIGH); // 打开电脑电源

  }
}

void setup() {
  Serial.begin(115200);
  setup_wifi();
  client.setServer(mqtt_server, mqtt_port);
  client.setCallback(callback);

  pinMode(powerPin, OUTPUT); // 设置GPIO脚针为输出模式
  digitalWrite(powerPin, HIGH); // 初始状态为开启电脑电源 可根据实际情况进行调试。
}

void loop() {
  if (!client.connected()) {
    reconnect();
  }
  client.loop();
}

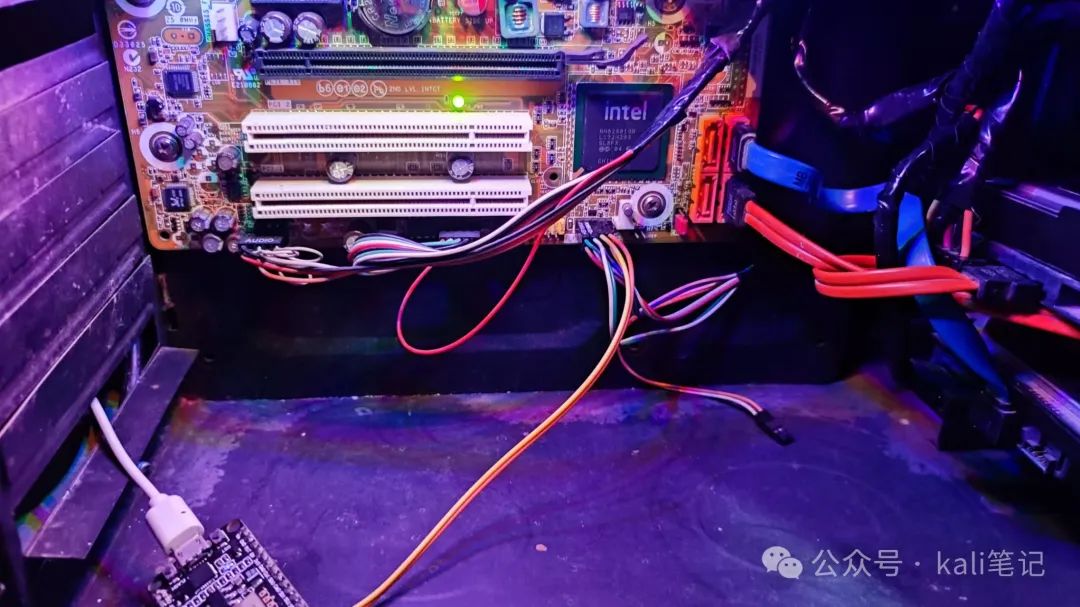

线路

连接到主板开机跳线处，注意正负。

3v3--连接正极

D1--连接负极

关于Esp8266供电，我直接插到了光猫的USB口中。

接入HA

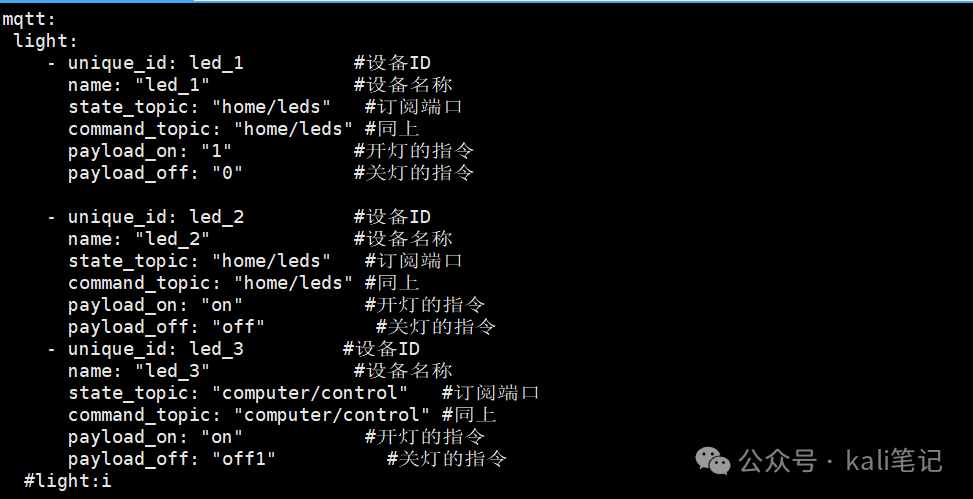

修改ha配置文件configuration.yaml 添加信息如下：

- unique_id: led_3         #设备ID
      name: "led_3"             #设备名称
      state_topic: "computer/control"   #订阅端口
      command_topic: "computer/control" #同上
      payload_on: "on"           #开灯的指令
      payload_off: "off1"          #关灯的指令
