一文盘点共模 LDO 型号

共模的东西现在主要集中在电源产品，LDO 和 DCDC 俩类，以往我都是分开一个个的解读，但是如果是一个初次使用的新手，面对这么多的器件应该如何去做？

那我们就拿最新的产品册学习一下：

首先是 LDO：

接着是 BUCK

接着是 BUCK

放大器先不看，因为之前详细的讲过，而且产品不多。

先理解：为什么强调“高 PSRR + 低噪声”

LDO 在模拟系统里的作用通常是：

DC/DC (效率)
      ↓
   LDO (降噪)
      ↓
  ADC / PLL / VCO / 运放 / 参考源

LDO 的两个关键指标：

PSRR（Power Supply Rejection Ratio）

表示输入电源噪声被抑制多少：

例如：

这对 ADC / PLL / RF 非常关键。

输出噪声

通常给的是：

RMS noise (10Hz – 100kHz)

如：

所以“高 PSRR + 低噪声 LDO”基本都是为：ADC，DAC，PLL，VCO，RF，传感器前端，精密运放准备的；因为我之前写过电源噪声会通过引脚影响最终的信号处理结果，是全局性的。

高 PSRR LDO 全系列

根据手册，可以整理为 四大类：高压低噪声 LDO， 中压高精度 LDO ，低压大电流 LDO， 特殊功能 LDO（低IQ / 负压等）

高压低噪声 LDO（工业/汽车前端）

这一类的特征：

VIN: 15–40V
Iout: 200mA–1A
PSRR: 高
Noise: 低

适合工业 24V，汽车 12V，高压模拟系统这些。

GM1200 系列

20V / 200mA 低噪声高 PSRR LDO：

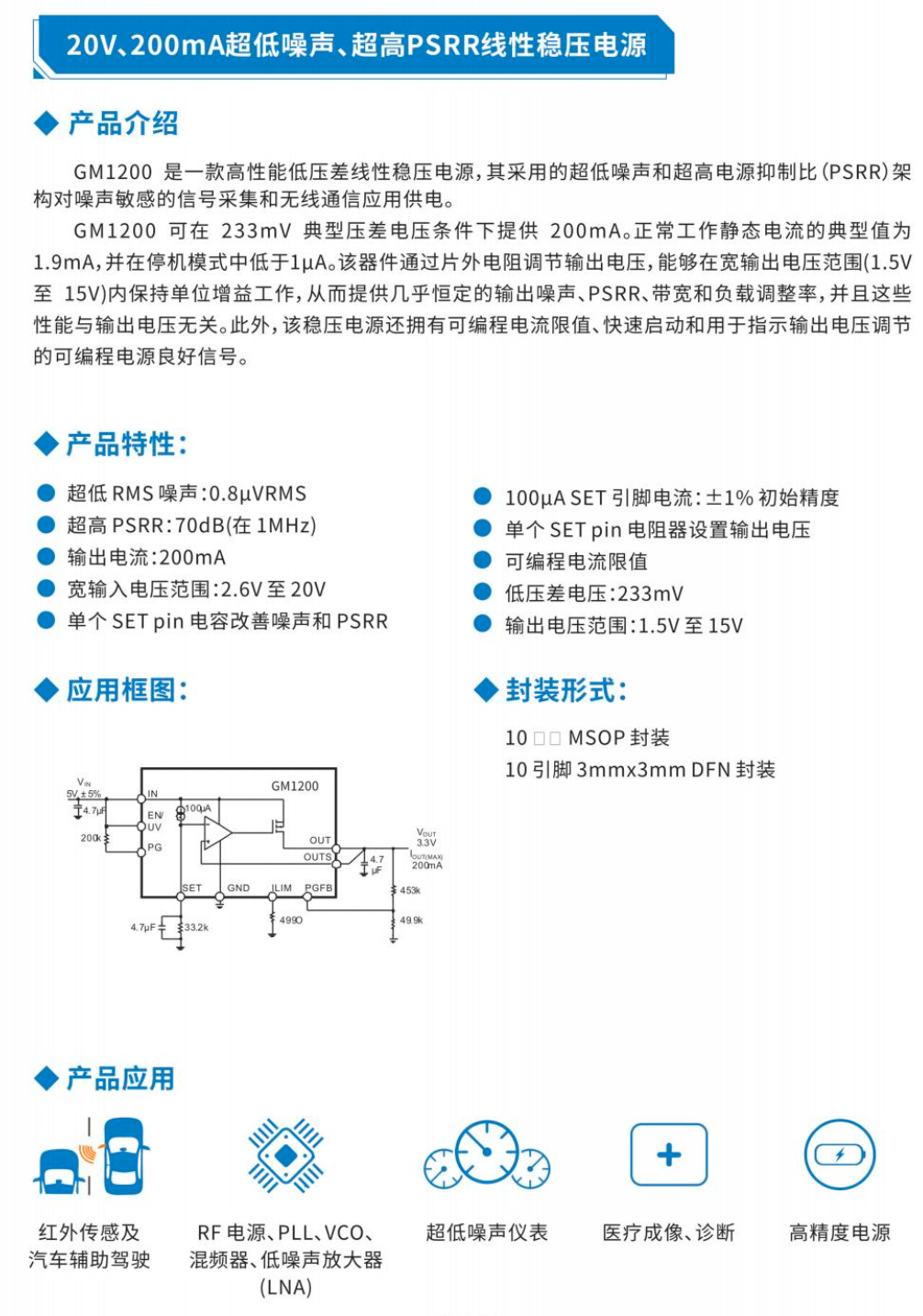

这是手册里面放的第一个 LDO

这是手册里面放的第一个 LDO

输入电压：20V；输出电流：200mA;拥有高 PSRR，低噪声，适合：24V → 5V/3.3V 模拟电源

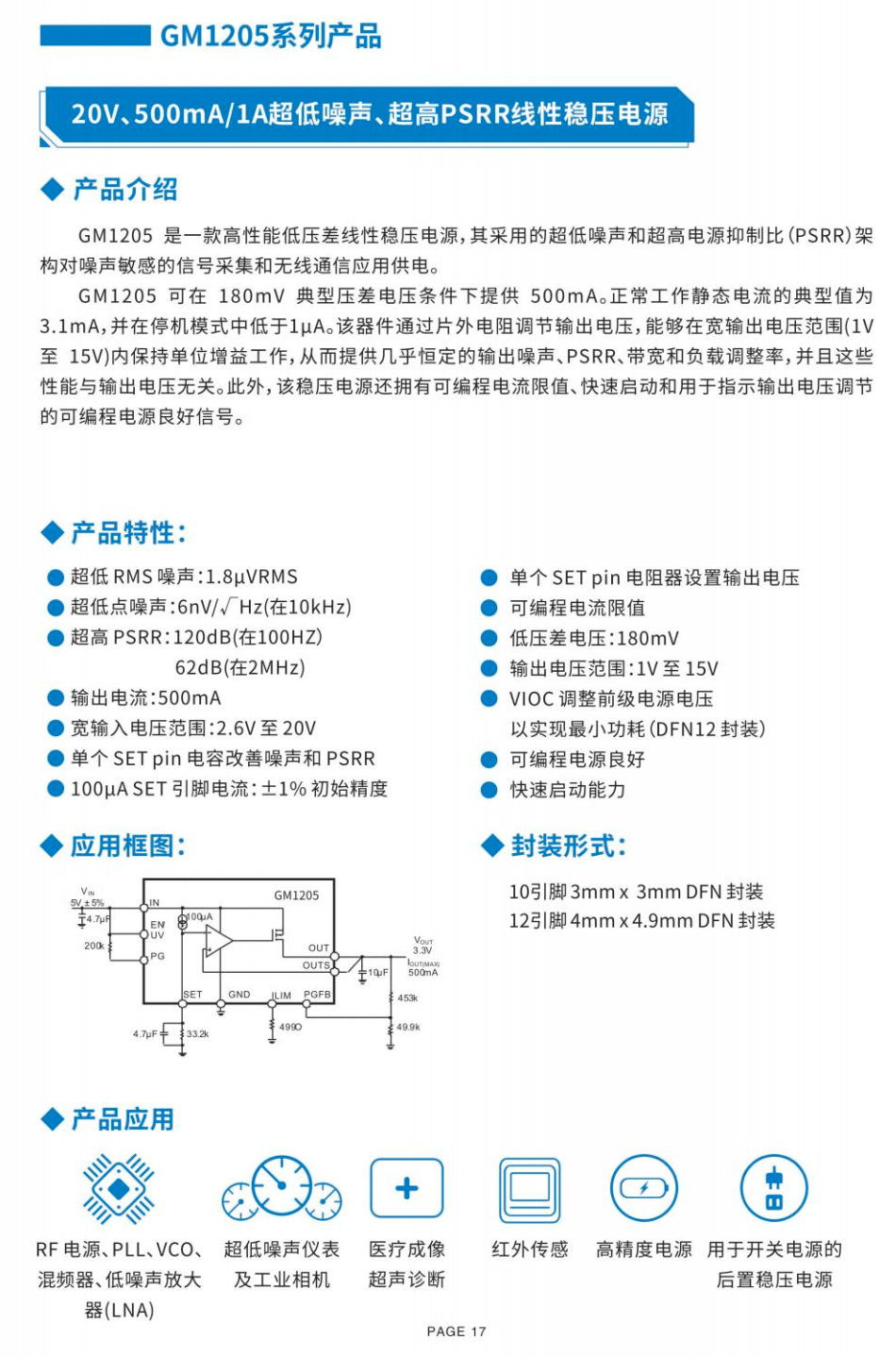

GM1205 系列

20V / 500mA / 1A 低噪声 LDO

相比 GM1200：电流更大，同样高 PSRR。

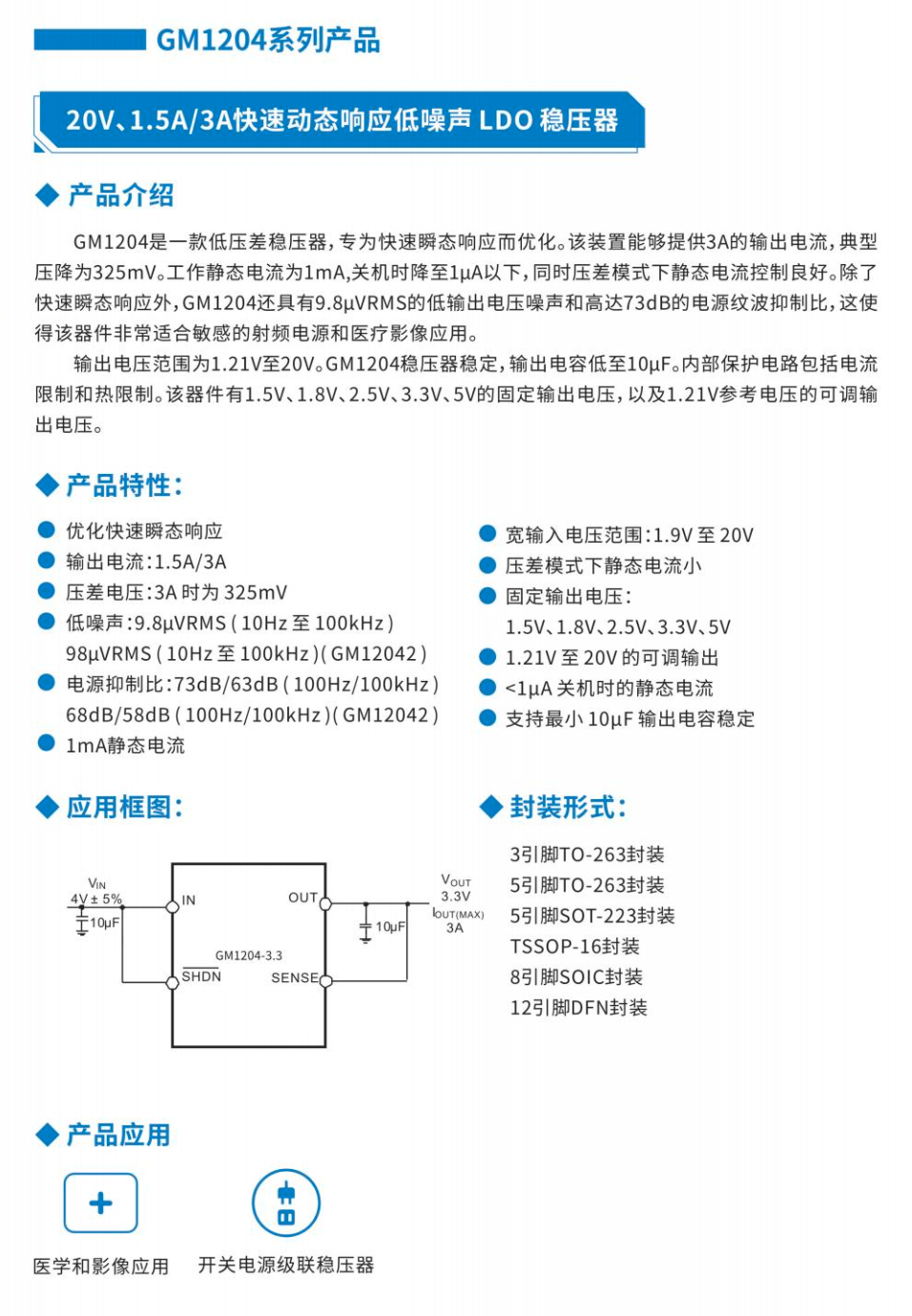

GM1204 系列

20V / 1.5A LDO

特点是高压，大电流，有着可调/固定输出，用途：工业系统主 LDO。

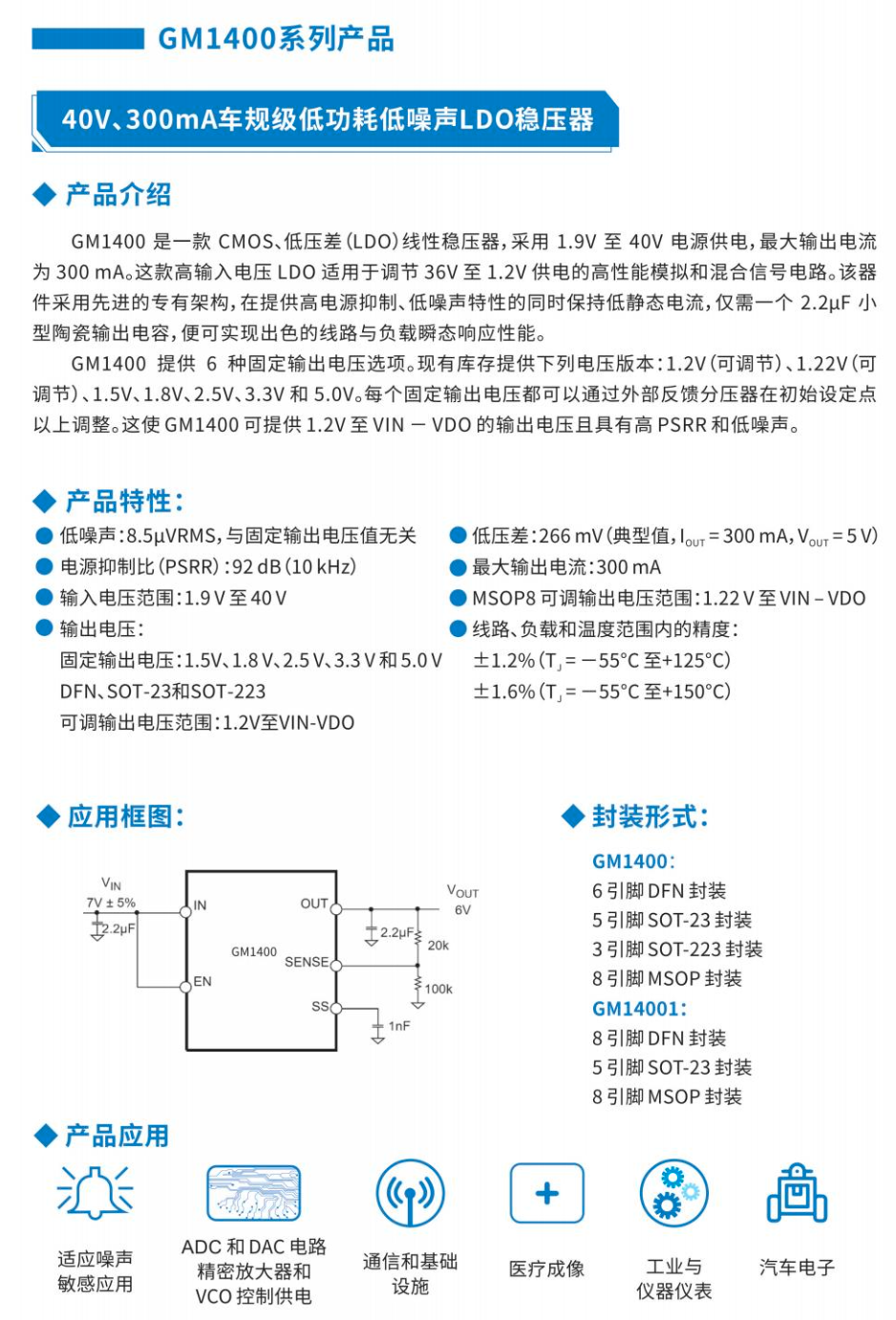

GM1400 系列

40V / 300mA LDO，这是更高压版本：

适合：汽车电子，以及工业36V系统。

中压高精度 LDO（模拟系统最常用）

我一般用的是中压 LDO，特点是：VIN的输入范围5–15V，拥有低噪声，配合高PSRR，中等电流就可以。

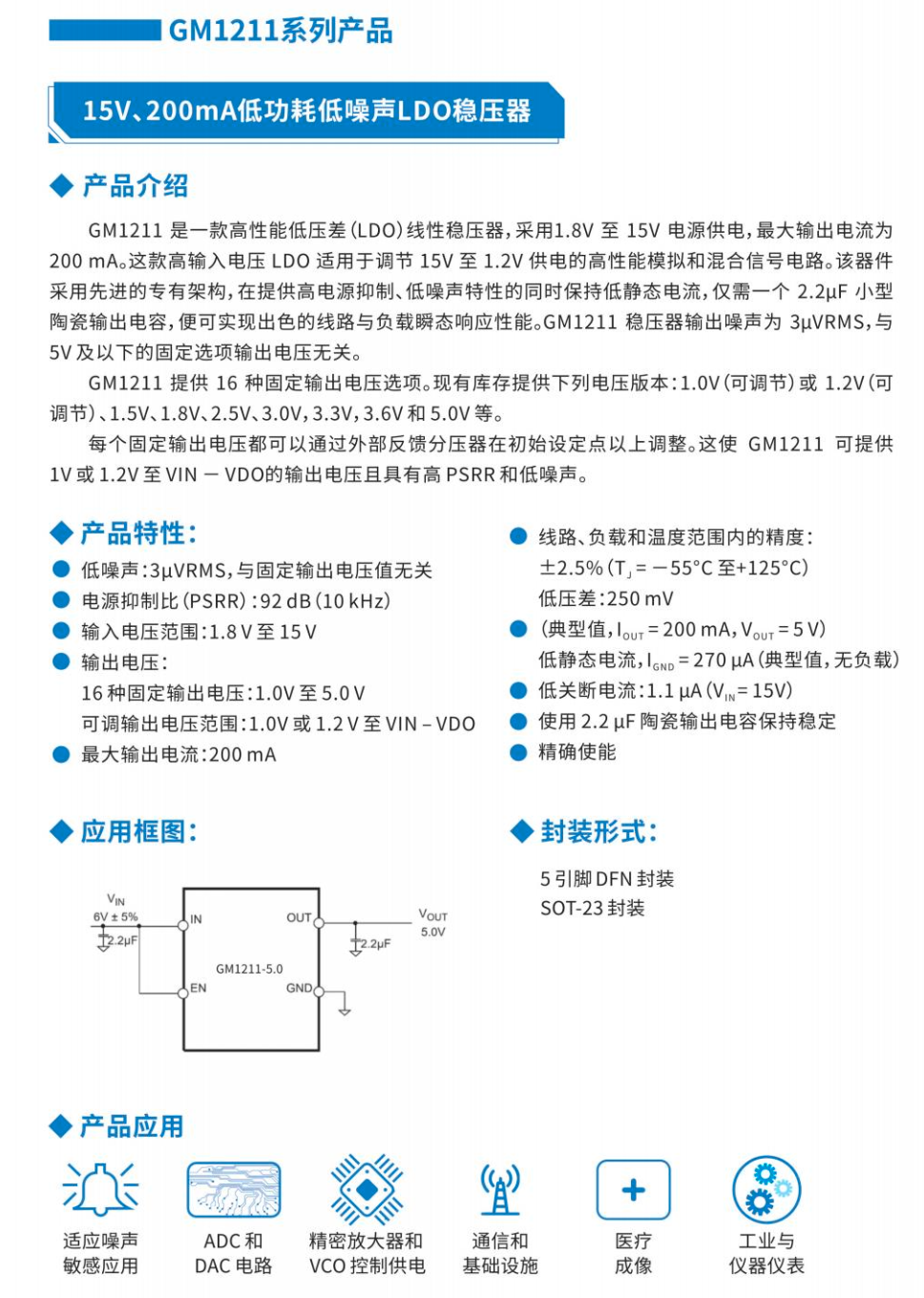

GM1211

15V / 200mA 高 PSRR LDO

特点肯定还是高 PSRR，低功耗，低噪声这些。

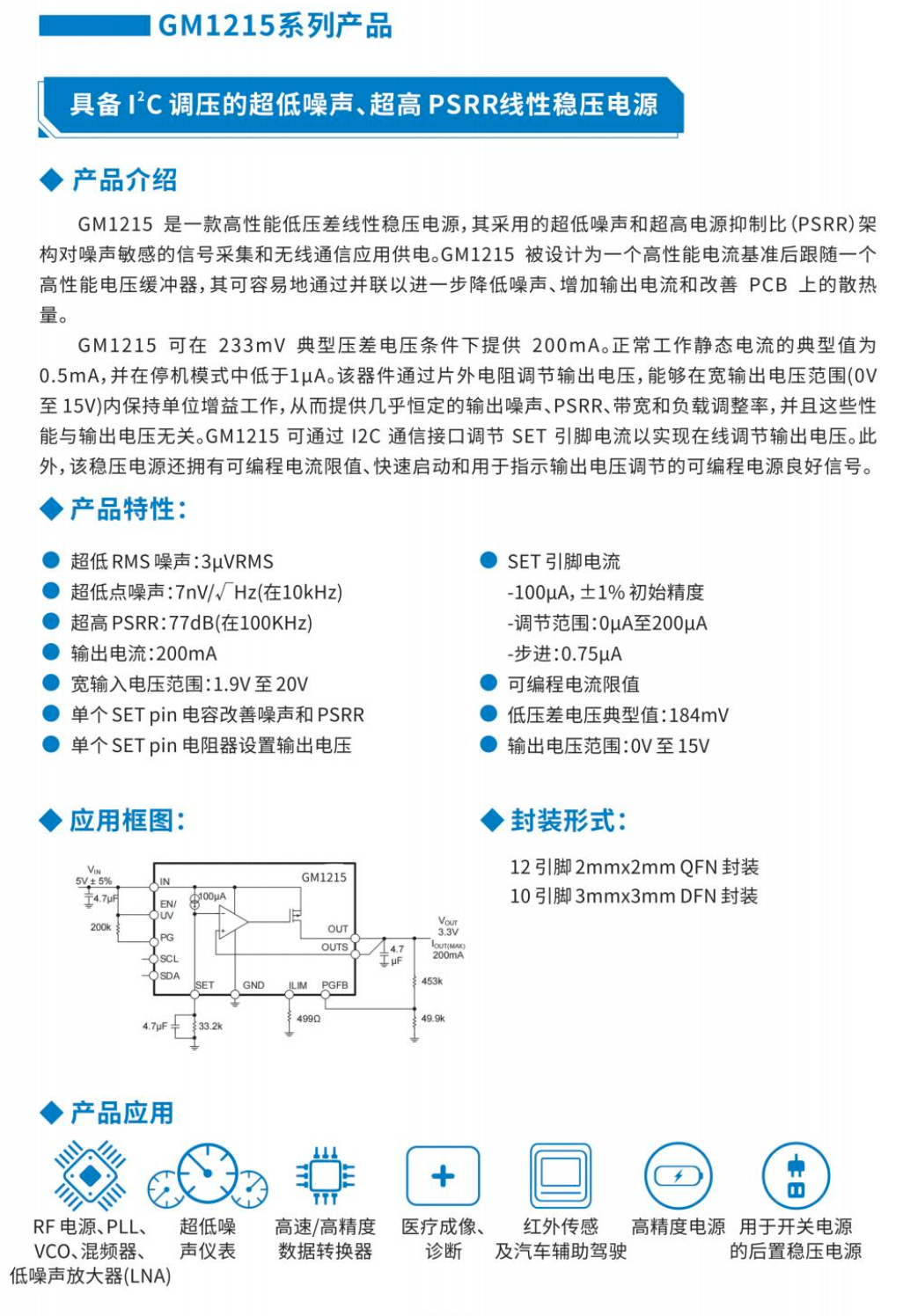

GM1215

低噪声超高 PSRR LDO

这个是唯一一个有着 IIC 寄存器的一个片子，当然特性依旧是从前。

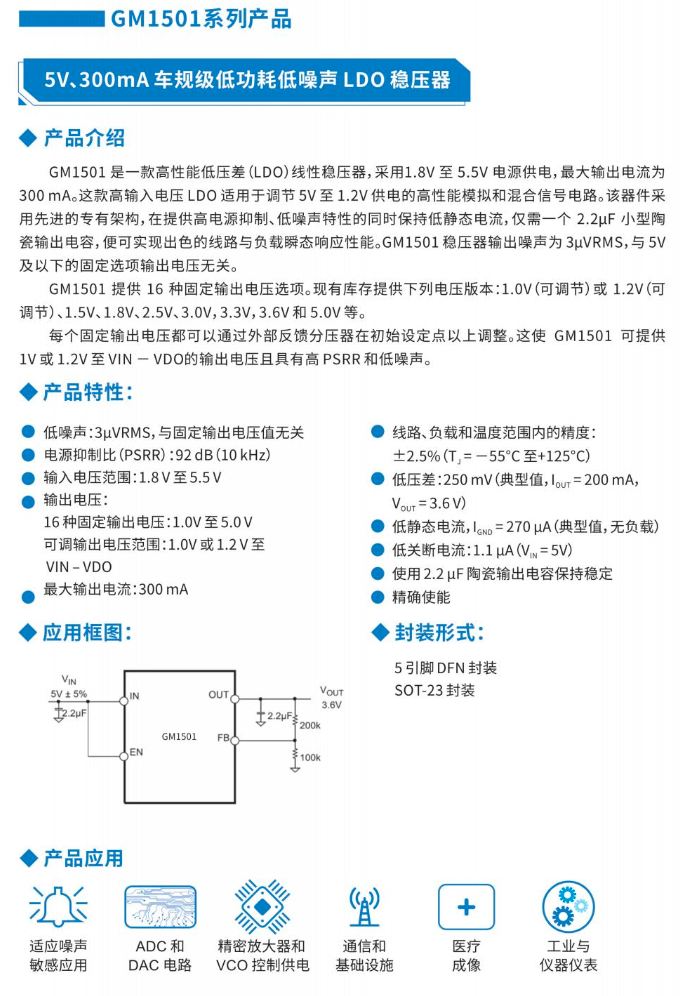

GM1501

5V / 300mA 低噪声 LDO

这个 LDO 的输入较低VIN 5V适合：5V → 3.3V 供电

低压大电流 LDO（数字系统）

因为数字系统，每一个动作都是大量的逻辑门在翻转，除非工艺以及使用一些门控技术，否则真的耗电。

特点：VIN: 5–7V ---> Iout: 0.7–3A

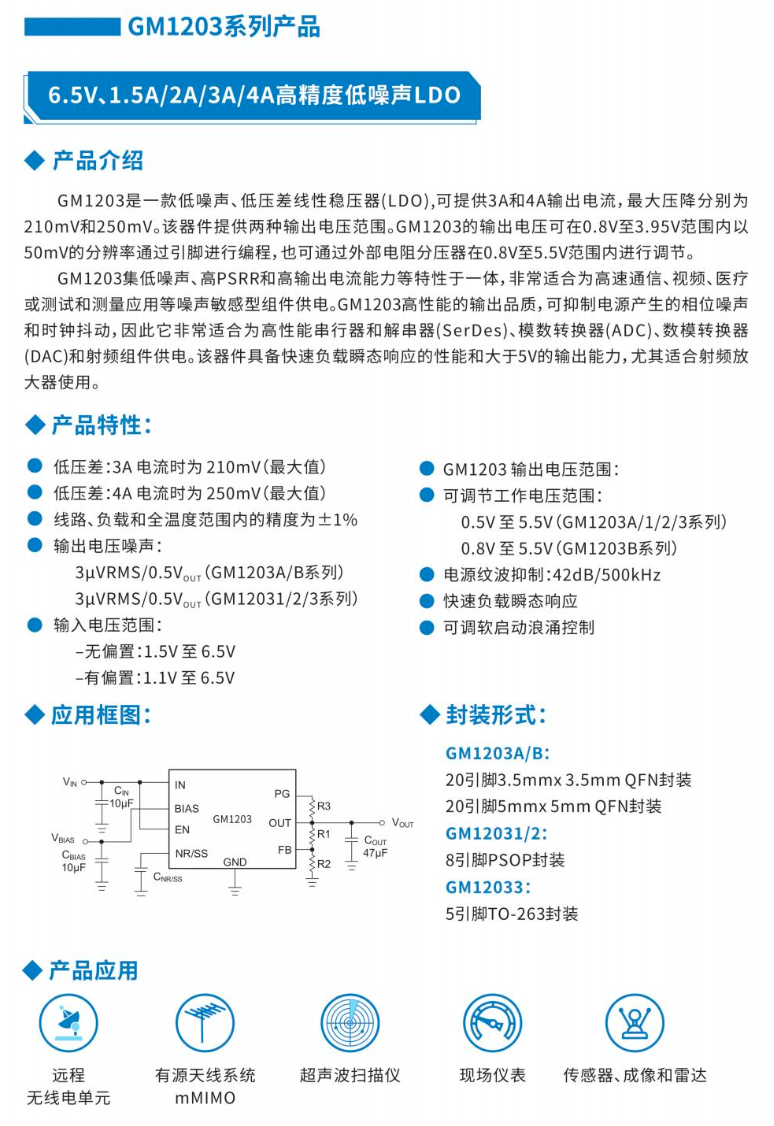

GM1203

6.5V / 1.5–3A LDO

给数字核心供电，电压很全，可以给各个电源轨供电；比如1.2V / 1.8V / 3.3V rail。

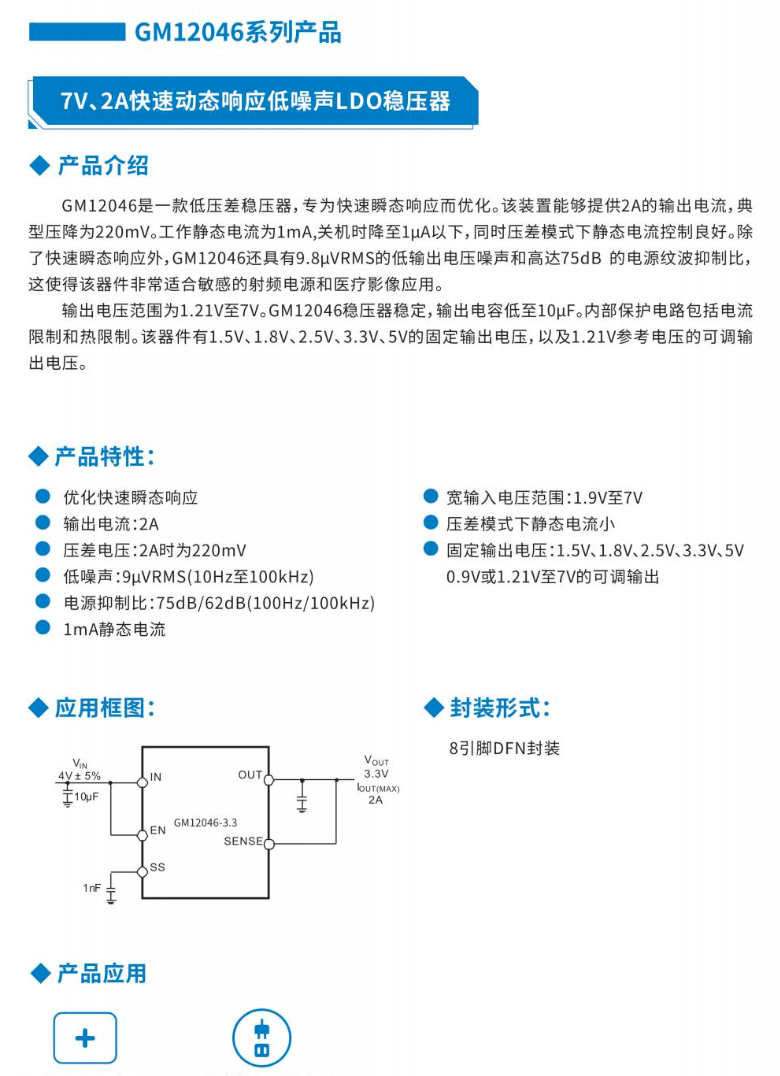

GM12046

7V / 2A LDO

与 GM1203 类似，但输入更低。

至于这个应用，真的不需要看推荐什么的，反正场景需要自己适配。

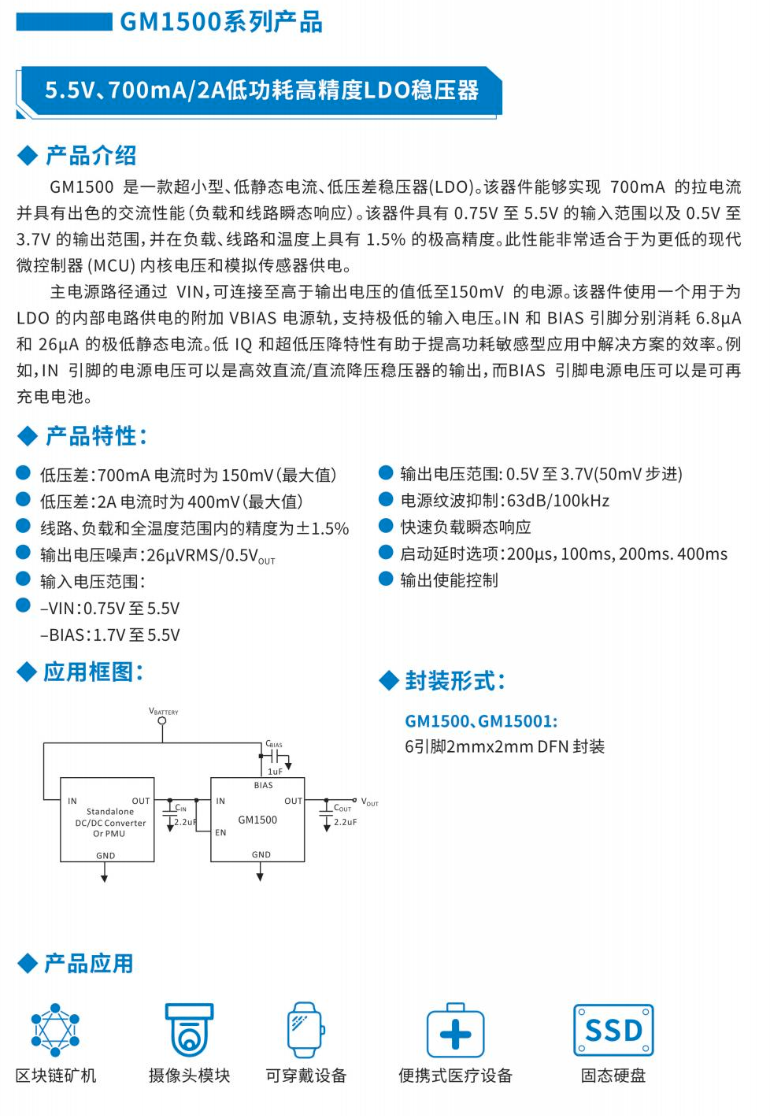

GM1500

5.5V / 700mA / 2A LDO

低压输入：VIN 0.75～ 5.5V；适合很多小设备。

特殊功能 LDO

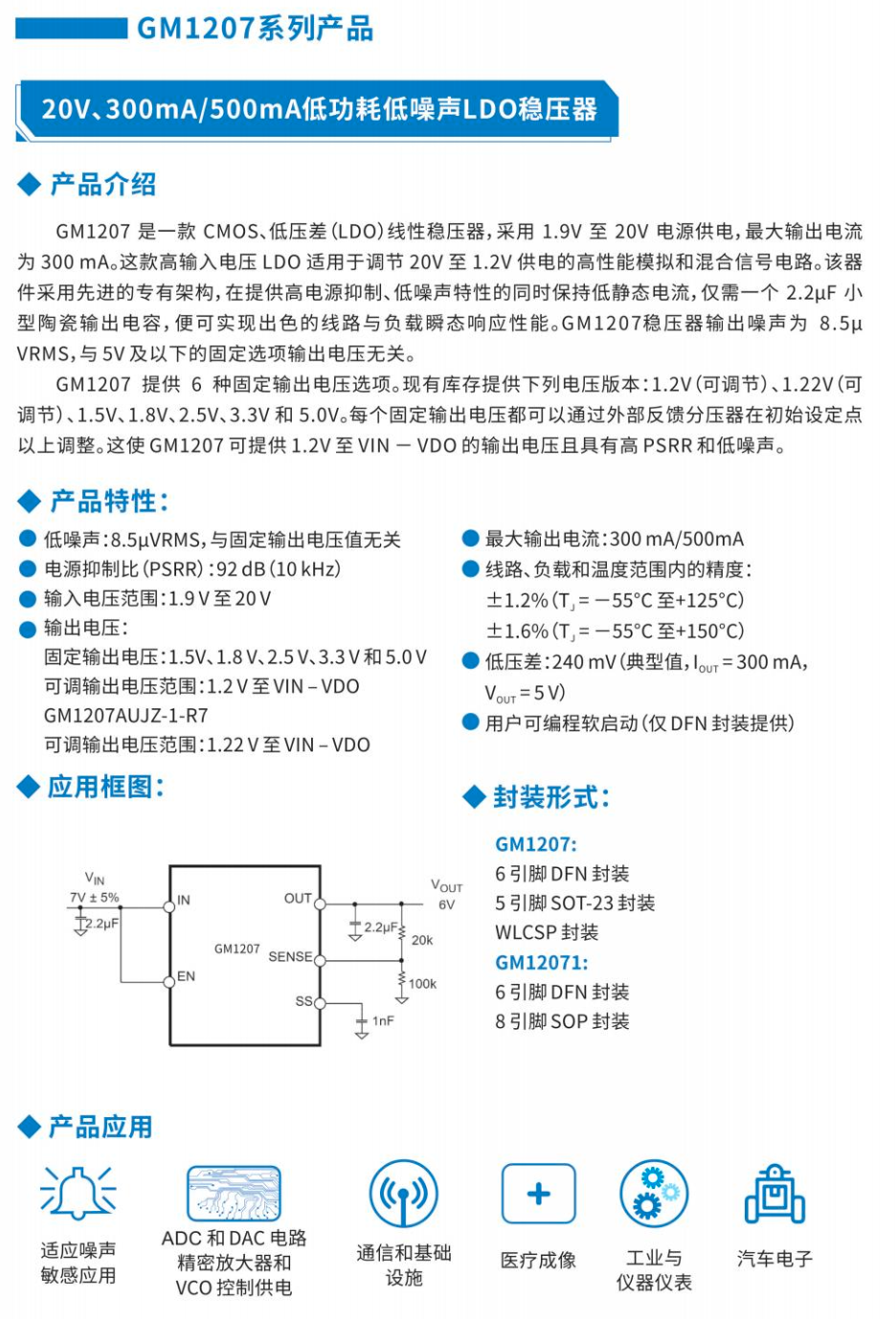

GM1207

20V / 300–500mA 低 IQ LDO

拥有超低静态电流，那就适合：电池设备，待机系统，IoT。

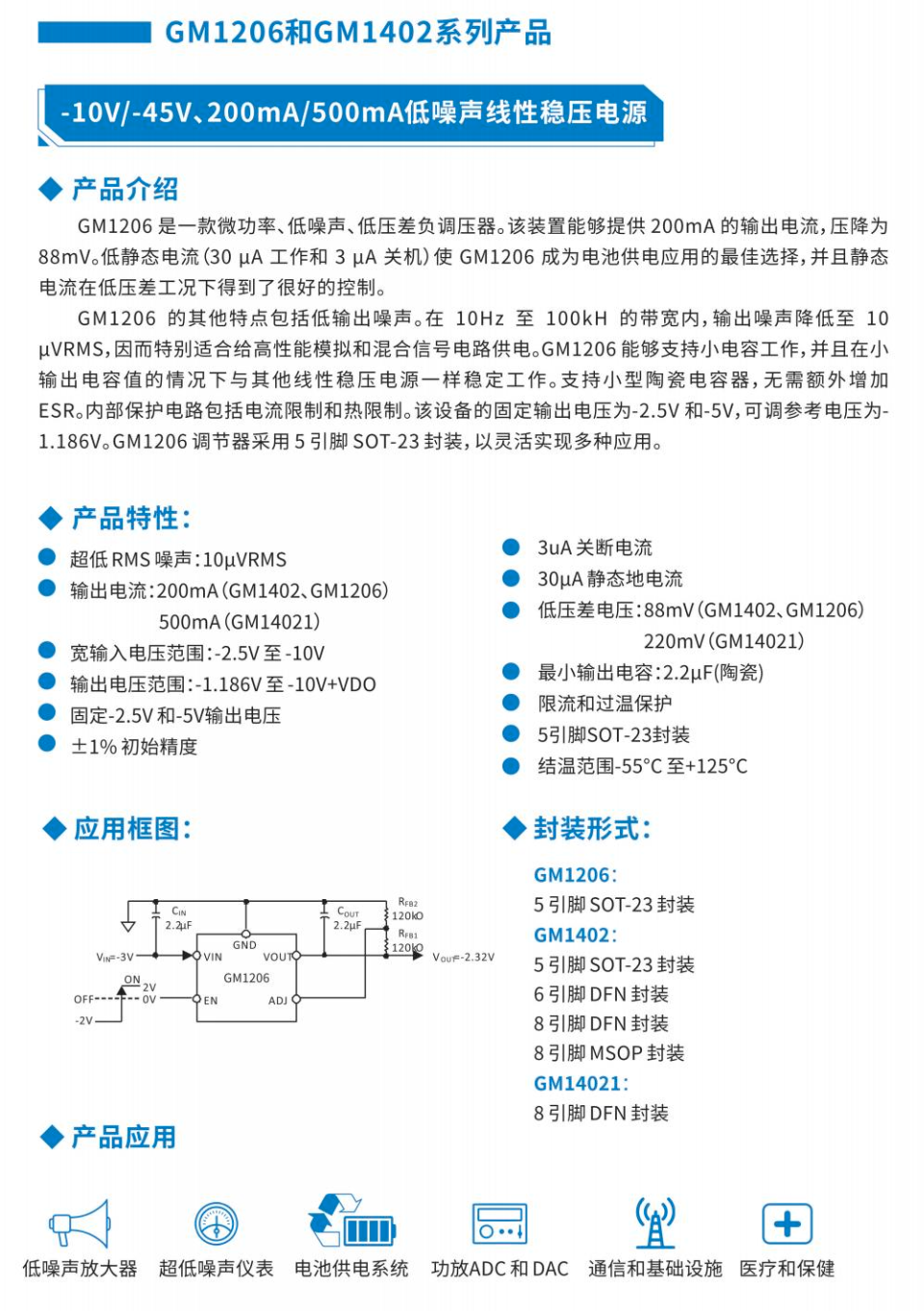

GM1206 / GM1402

负压 LDO

参数：-10V / -45V，200–300mA（这个我之前写过），用在双极性模拟电源，运放负电源，传感器偏置（但是一般传感器偏置也有专用芯片）。

我整理成一张结构图：

高PSRR低噪声LDO
│
├─ 高压工业型
│   ├ GM1200  (20V 200mA)
│   ├ GM1205  (20V 500mA/1A)
│   ├ GM1204  (20V 1.5A)
│   └ GM1400  (40V 300mA)
│
├─ 模拟系统型
│   ├ GM1211  (15V 200mA)
│   ├ GM1215  (低噪声超高PSRR)
│   └ GM1501  (5V 300mA)
│
├─ 大电流数字型
│   ├ GM1203  (6.5V 1.5–3A)
│   ├ GM12046 (7V 2A)
│   └ GM1500  (5.5V 0.7–2A)
│
└─ 特殊型
    ├ GM1207  (低IQ)
    └ GM1206 / GM1402 (负压)

如果用于高精度 ADC / 模拟系统

建议优先关注：

第一梯队

GM1211
GM1215
GM1501

它们的PSRR 高，噪声低，电流适中（我们使用 LDO 其实就是想用它对核心器件的影响最低这一点）

第二梯队

GM1205
GM1500

这两个 LDO适ADC + 模拟前端 + MCU

第三梯队

GM1200
GM1207

偏工业/低功耗。

另外选 LDO 不只看表格，还要看 datasheet：

最关键的 6 个参数：

PSRR vs frequency
Noise spectrum
Load transient
Dropout voltage
Output capacitor ESR stability
Startup sequence

很多 LDO：1kHz PSRR 很高，但100kHz PSRR 很差；而 ADC 噪声往往在：几十 kHz – MHz，所以必须看曲线。

后记

我们的电路最重要的就是电源了，因为电源是系统的心脏，这也是为什么这么多半导体都有相关产品线的原因。
