KT6368A 蓝牙芯片在激光灯应用开发说明文档总结

简介

实际开发过程中，使用的是KT6368A-SOP8的蓝牙芯片，作为手机和主控MCU的通讯接口，用在激光投射灯具上面

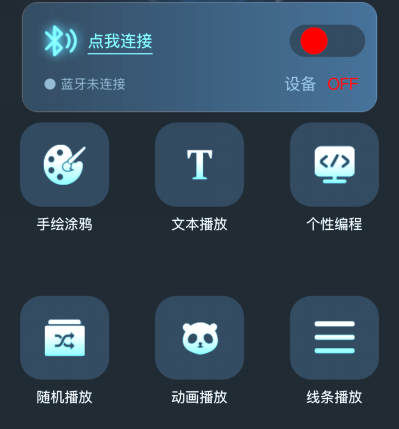

负责连接IOS的设备，例如：iphone、ipad等等设备，显示界面如下：

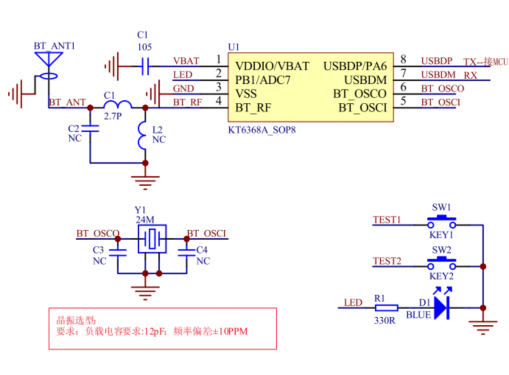

蓝牙芯片的接口电路如下：

详细开发记录

改写KT6368A芯片的profile：用以适配客户的app=ios

PRIMARY_SERVICE, 1801

CHARACTERISTIC,  2a05, INDICATE,

PRIMARY_SERVICE, 1800

CHARACTERISTIC,  2a00, READ | DYNAMIC,

PRIMARY_SERVICE, ff00

CHARACTERISTIC,  ff01, NOTIFY | READ | DYNAMIC,

CHARACTERISTIC,  ff02, WRITE | WRITE_WITHOUT_RESPONSE | DYNAMIC,

其中FF01这个CHARACTERISTIC，作为主控MCU发送数据到手机的通道

其中FF02这个CHARACTERISTIC，作为手机app发送数据到主控MCU的通道

并且实际开发过程中，数据是按照128个字节为最大包字节数。

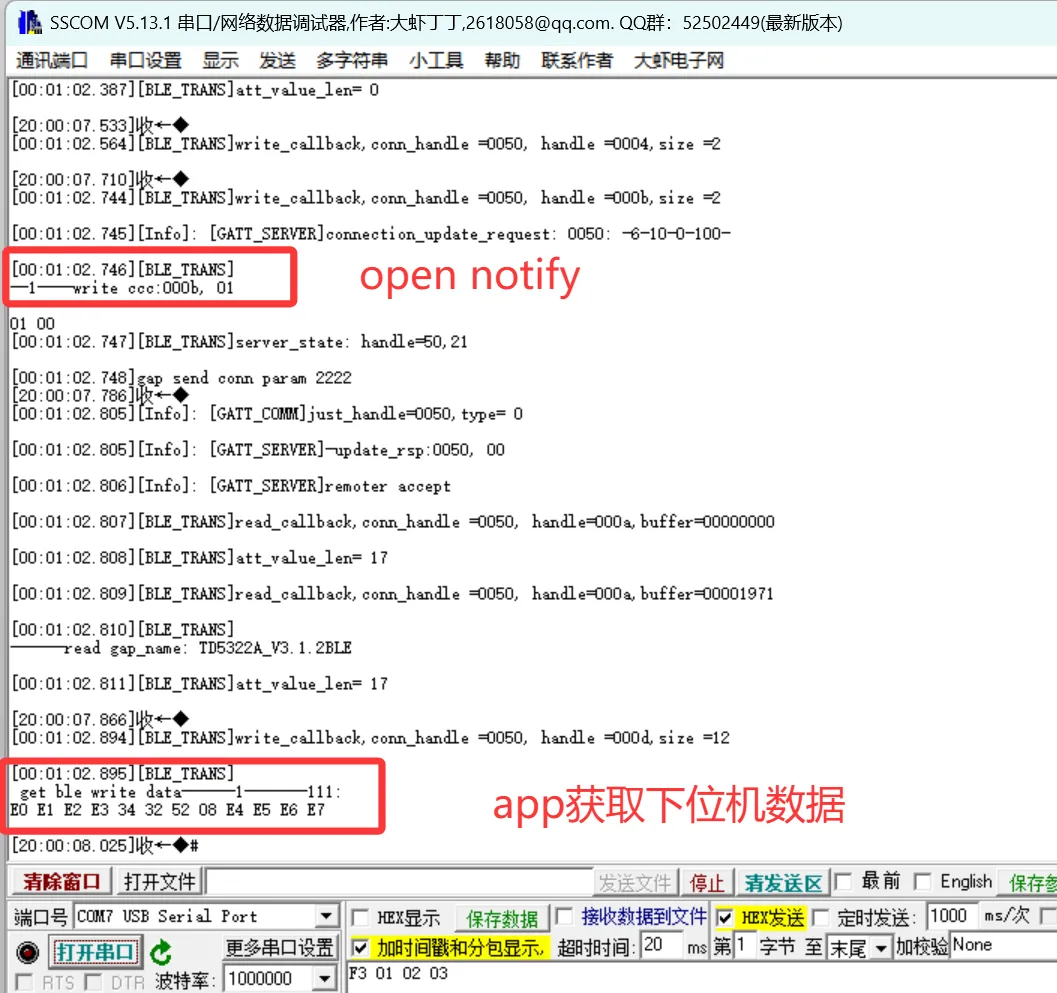

IMG_256

产品案例说明

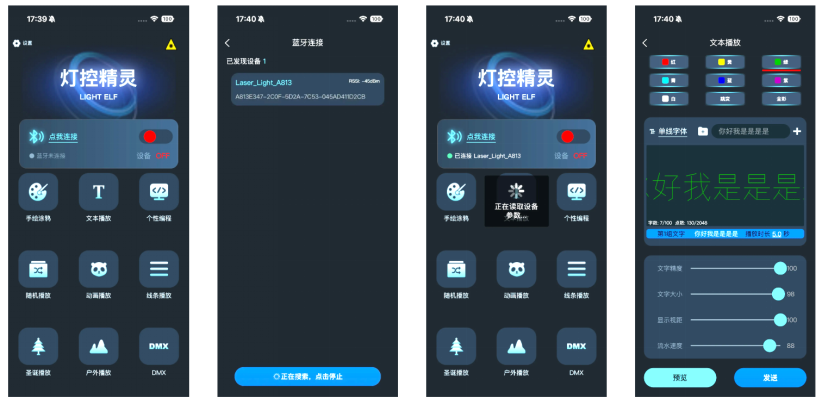

App的使用界面如下：操作还是非常的简单且友好，并且设计了根据mac地址的不同自动，自动增加后四位的标识

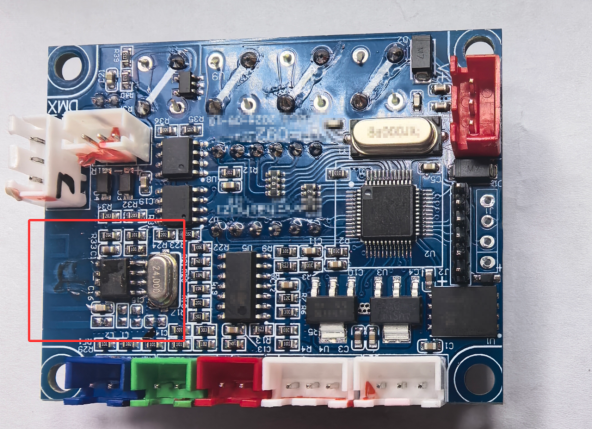

客户实际的主控样板图如下：
