计算机网络-ICMP协议（ping）

作者介绍：简历上没有一个精通的运维工程师。请点击上方的蓝色《运维小路》关注我，下面的思维导图也是预计更新的内容和当前进度(不定时更新)。

目前几乎所有的应用都会跟网络打交道，所以我们了解和熟悉网络对我们后续的排错是很有必要的，我这里讲解的部分主要是我个人理解来进行讲解。

前面介绍了TCP&和UDP都是属于应用层协议，需要有后端服务进行支撑，但是我们更多的时候首先要测试的是网络的连通性，这个并不需要需要有任何服务支持，只需要未单独屏蔽他则可（防火墙&内核都可以屏蔽）。

ICMP (Internet Control Message Protocol, 网际控制报文协议)

网络层的差错报告与诊断协议，用于反馈网络错误、测试连通性；IGMP (Internet Group Management Protocol, 网际组管理协议) 是网络层的组播成员管理协议，用于主机加入 / 离开组播组、通知路由器转发组播流量。两者同属网络层、封装于 IP 报文，但功能、报文、场景完全不同。

ICMP：网络的 “诊断医生”

1. 基本定位

层次：网络层（OSI 第 3 层），IP 协议的辅助协议

IP 协议号：1

核心作用：报告 IP 数据包传输错误（不可达、超时、参数错误）主动查询 / 诊断（连通性、路径、时间戳）不传输用户数据，只传控制 / 状态信息

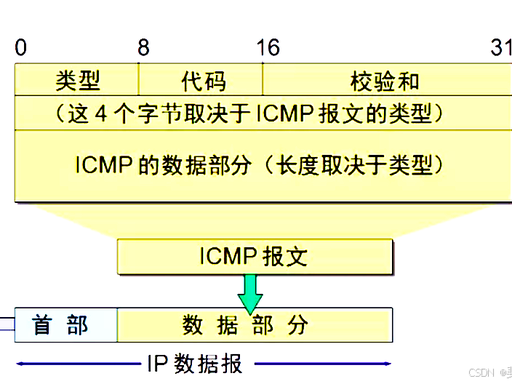

2. 报文格式（固定 8 字节头部）


类型 (Type, 1B)：功能大类（如 8 = 回显请求、0 = 回显应答、3 = 目的不可达、11 = 超时）

代码 (Code, 1B)：细分类型（如 Type=3 时，Code=0 = 网络不可达、Code=1 = 主机不可达）

校验和 (Checksum, 2B)：报文完整性校验

可变字段 (4B)：标识符、序号（用于请求 / 应答匹配）

数据部分：出错 IP 报文首部 + 前 8 字节数据

3. 两大报文类型

(1) 差错报告报文（被动）

类型 3：目的不可达 (Destination Unreachable)网络 / 主机 / 端口不可达、协议不可达、需分片但 DF 置位。

类型 11：超时 (Time Exceeded)，TTL=0 被丢弃、分片重组超时（Traceroute 核心）。

类型 12：参数问题 (Parameter Problem)，IP 首部字段错误。

(2) 查询报文（主动）

类型 8/0：回显请求 / 应答 (Echo Request/Reply)，Ping 命令：测试连通性、往返时延。

类型 13/14：时间戳请求 / 应答测时钟同步、链路延迟

4. 典型应用

Ping：发 Echo Request，收 Echo Reply → 连通性 + RTT，Linux进阶-PING命令。

Traceroute：逐次发 TTL=1、2、3… 的包 → 每跳返回 ICMP 超时 → 路径可视化

路径 MTU 发现：需分片但 DF=1 → 返回 “目的不可达（需分片）”

其实前面说了这么多，这个协议在实际的运维当中就是ping用来探测网络的连通性。

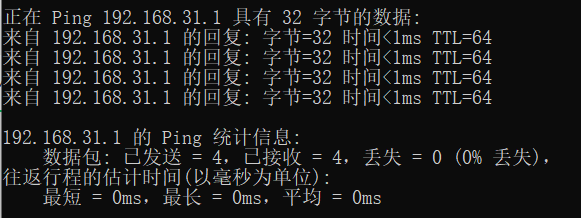

正常返回：并且延迟很低，如果实际大于100ms甚至更高，那么这个网络一般就不是很好。

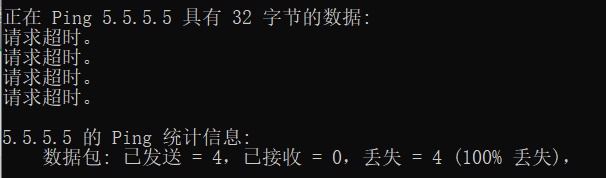

非正常返回：但是这个并不一定代表实际不通，只是代表icmp协议不通（有可能真的不通，也可能是防火墙或者内核屏蔽）。

还有一种就是一会通，一会不通（如果ping多个会更明显），这个可能代表我们前面讲过的arp协议ip冲突，也可能是网络情况不好（比如带宽有限或者系统繁忙）。

总结

在实际情况中，ping能通只代表网络连通性没有问题，不代表实际应用（比如web的80端口）能正常访问，这个是最比较容易混淆的地方。
