从零开始的 SPAC 编程构建 BPM 设计器实战

<WorkflowProcess Id="process_001" Name="请假流程">
  <!-- 流程基本信息 -->
  <ProcessHeader>
    <Created>2024-01-01</Created>
    <Description>员工请假审批流程</Description>
  </ProcessHeader>

  <!-- 活动定义 -->
  <Activities>
    <Activity Id="act_start" Name="开始">
      <StartOfProcess/>
    </Activity>
    <!-- 更多活动... -->
  </Activities>

  <!-- 路由定义 -->
  <Transitions>
    <Transition Id="trans_1" From="act_start" To="act_submit"/>
    <!-- 更多路由... -->
  </Transitions>
</WorkflowProcess>

class DataAdapter {
  constructor() {
    this.mappings = this._initMappings();
  }

  _initMappings() {
    return {
      processDef: {
        // 直接映射字段
        direct: ['processDefId', 'name', 'description', 'version'],
        // 字段重命名
        rename: {
          'status': 'state',
          'category': 'classification'
        },
        // 扩展属性
        extended: ['agentConfig', 'sceneConfig', 'formulas'],
        // 特殊处理
        special: ['startNode', 'endNodes', 'listeners', 'rightGroups']
      }
    };
  }

  // 前端数据 -> 后端格式
  toBackend(frontendData) {
    // 转换逻辑...
  }

  // 后端数据 -> 前端格式
  fromBackend(backendData) {
    // 转换逻辑...
  }
}

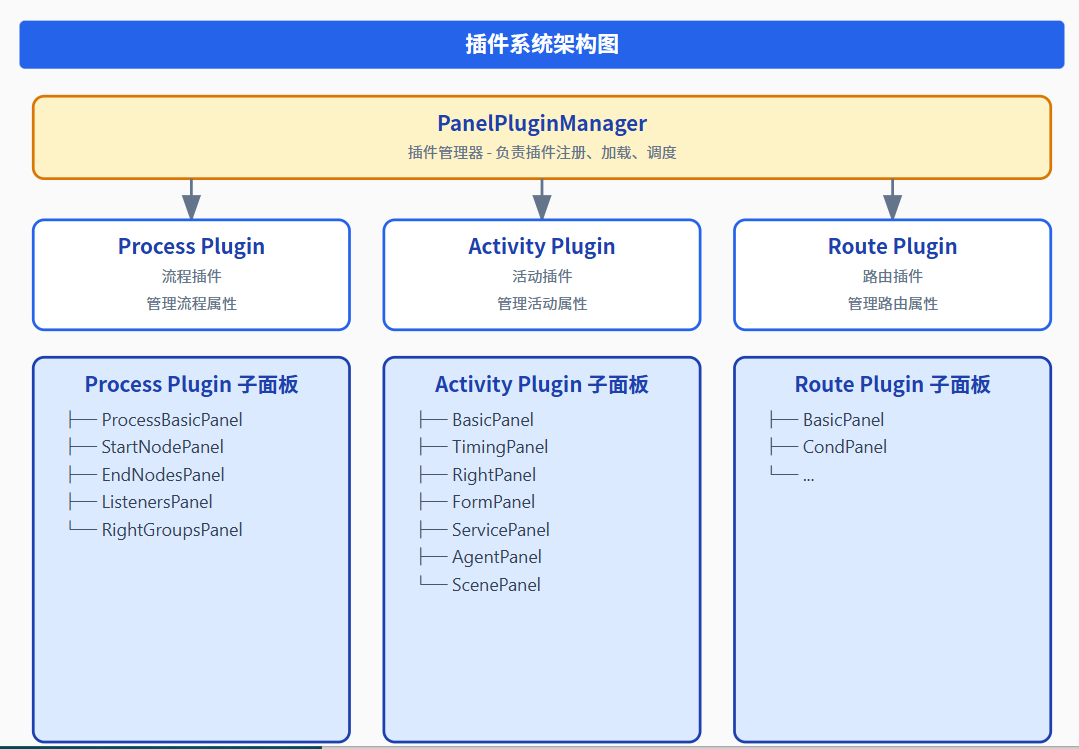

class PanelPlugin {
  constructor(name, icon) {
    this.name = name;
    this.icon = icon;
    this.container = null;
  }

  // 初始化插件
  init(container) {
    this.container = container;
  }

  // 渲染面板内容
  render(data) {
    throw new Error('PanelPlugin.render() must be implemented');
  }

  // 销毁插件
  destroy() {
    if (this.container) {
      this.container.innerHTML = '';
    }
  }
}

class PanelManagerNew {
  constructor(container, store) {
    this.container = container;
    this.store = store;
    this.plugins = new Map();
    this._init();
  }

  _init() {
    this._registerProcessPlugins();
    this._registerActivityPlugins();
    this._registerRoutePlugins();
  }

  render(type, data) {
    const tabs = this.plugins.get(type);
    // 渲染标签页和内容...
  }
}

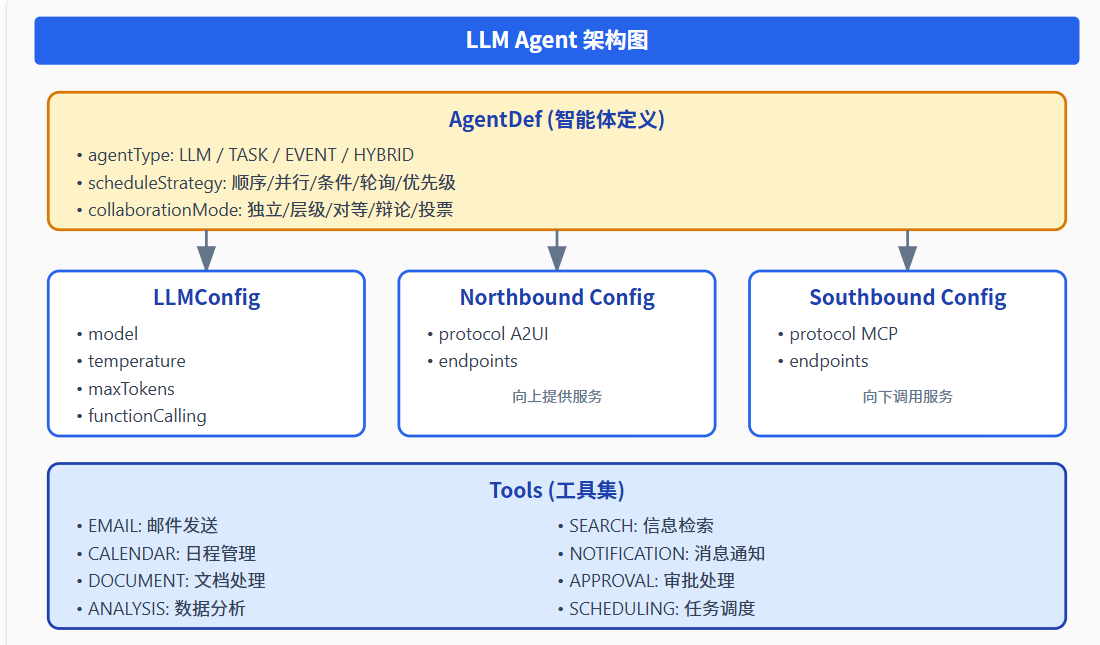

class AgentDef {
  constructor(data) {
    this.agentId = data?.agentId || this._generateId();
    this.name = data?.name || '新Agent';

    // Agent 类型
    this.agentType = data?.agentType || 'LLM';
    // LLM: 大语言模型驱动
    // TASK: 任务执行型
    // EVENT: 事件触发型
    // HYBRID: 混合模式

    // 调度策略
    this.scheduleStrategy = data?.scheduleStrategy || 'SEQUENTIAL';
    // SEQUENTIAL: 顺序执行
    // PARALLEL: 并行执行
    // CONDITIONAL: 条件执行

    // 协作模式
    this.collaborationMode = data?.collaborationMode || 'SOLO';
    // SOLO: 独立模式
    // HIERARCHICAL: 层级模式
    // PEER: 对等模式

    // 能力集合
    this.capabilities = data?.capabilities || [];

    // LLM 配置
    this.llmConfig = data?.llmConfig || new LLMConfig();

    // 工具集
    this.tools = data?.tools || [];

    // 记忆系统
    this.memory = data?.memory || { enabled: false, maxTokens: 4000 };
  }
}

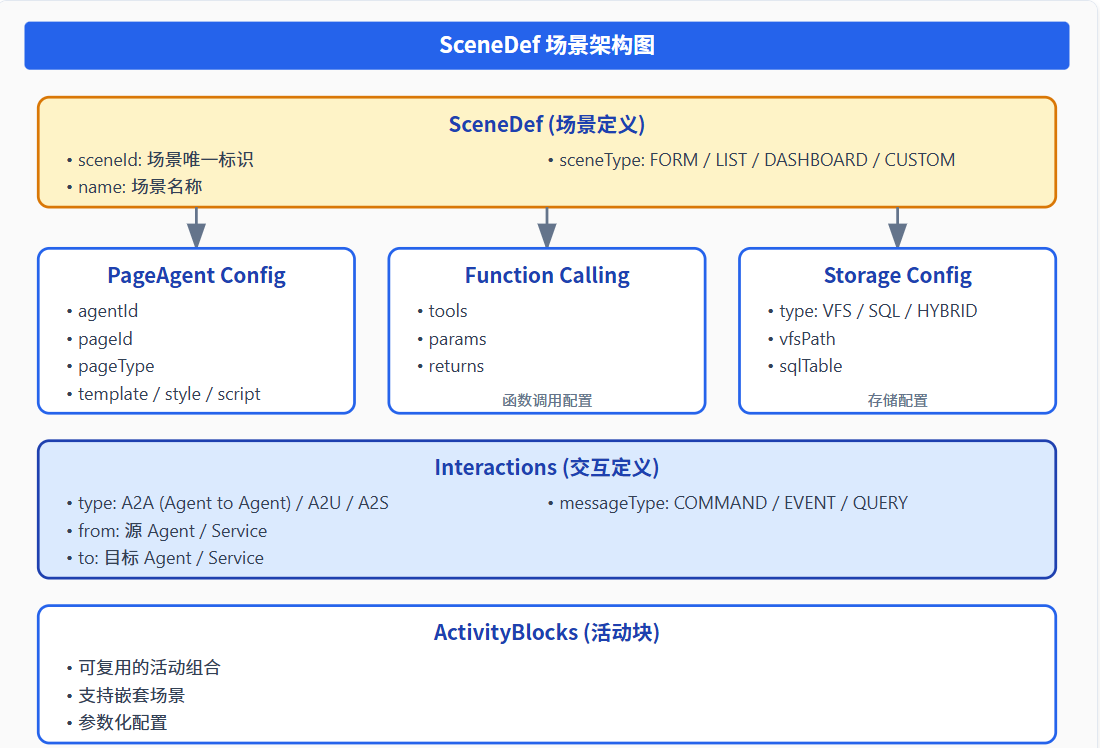

class SceneDef {
  constructor(data) {
    this.sceneId = data?.sceneId || this._generateId();
    this.name = data?.name || '新场景';

    // 场景类型
    this.sceneType = data?.sceneType || 'FORM';
    // FORM: 表单场景
    // LIST: 列表场景
    // DASHBOARD: 仪表盘场景
    // CUSTOM: 自定义场景

    // PageAgent 配置
    this.pageAgent = data?.pageAgent || new PageAgentConfig();

    // 函数调用配置
    this.functionCalling = data?.functionCalling || [];

    // 交互定义
    this.interactions = data?.interactions || [];

    // 存储配置
    this.storage = data?.storage || new StorageConfig();
  }
}

class AgentPanel {
  constructor(container) {
    this.container = container;
  }

  render(activity) {
    const agent = activity.agentConfig || new AgentDef();

    this.container.innerHTML = `
      <div class="d-section">
        <div class="d-section-title">Agent 类型</div>
        <div class="d-section-content">
          <select class="d-select" id="fieldAgentType">
            <option value="LLM">LLM (大语言模型)</option>
            <option value="TASK">TASK (任务执行)</option>
            <option value="EVENT">EVENT (事件触发)</option>
            <option value="HYBRID">HYBRID (混合模式)</option>
          </select>
        </div>
      </div>
      <!-- 更多配置项... -->
    `;

    this._bindEvents(activity);
  }
}

class Chat {
  constructor(container, store, api) {
    this.container = container;
    this.store = store;
    this.api = api;
    this.messages = [];
    this.llmApiUrl = '/api/v1/chat';
  }

  async _sendMessage() {
    const message = input.value.trim();
    this.addMessage('user', message);

    const context = {
      processId: this.store.getProcess()?.processDefId,
      activityId: this.store.currentActivity?.activityDefId
    };

    const response = await fetch(`${this.llmApiUrl}/messages`, {
      method: 'POST',
      body: JSON.stringify({
        content: message,
        context: context
      })
    });

    const result = await response.json();
    this.addMessage('assistant', result.data.content);

    // 处理 LLM 返回的动作
    if (result.data.actions) {
      this._handleActions(result.data.actions);
    }
  }
}

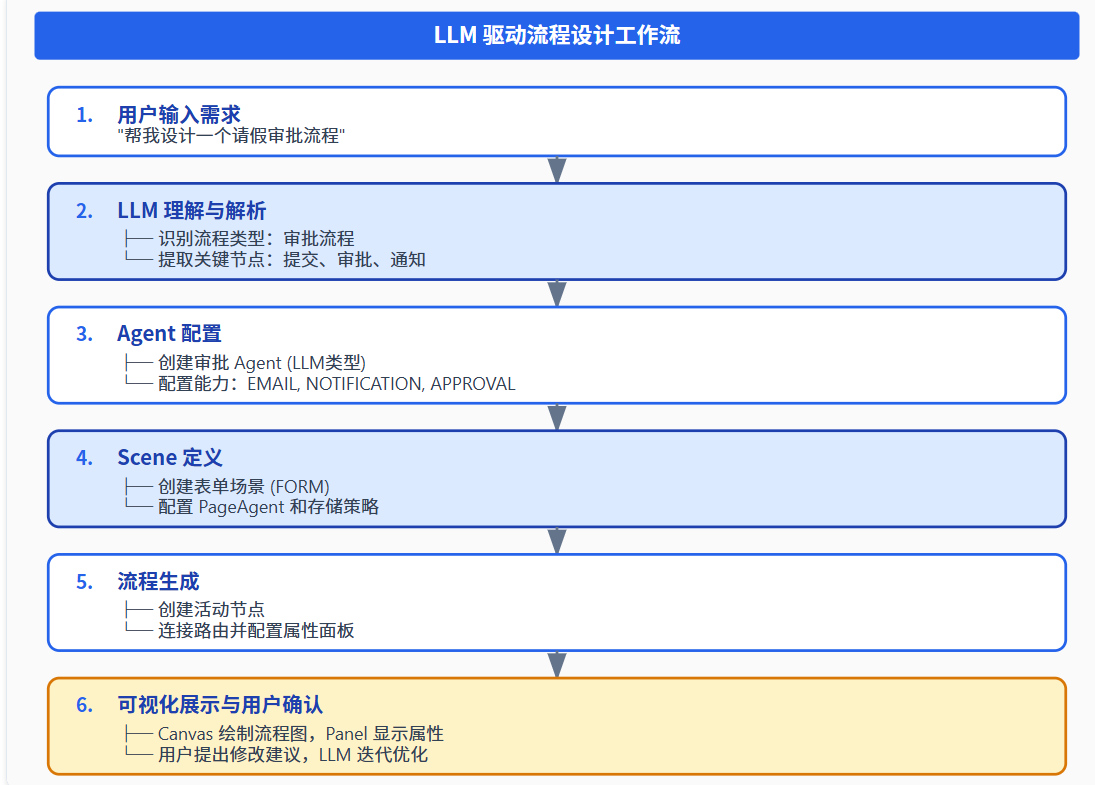

【流程结构】
1. 开始节点
2. 提交申请（表单场景）
3. 部门经理审批（Agent审批）
4. HR备案（自动任务）
5. 结束节点

【Agent配置】
- 审批Agent: LLM类型，支持EMAIL和NOTIFICATION能力
- 协作模式: 层级模式
- 调度策略: 条件执行（根据请假天数）

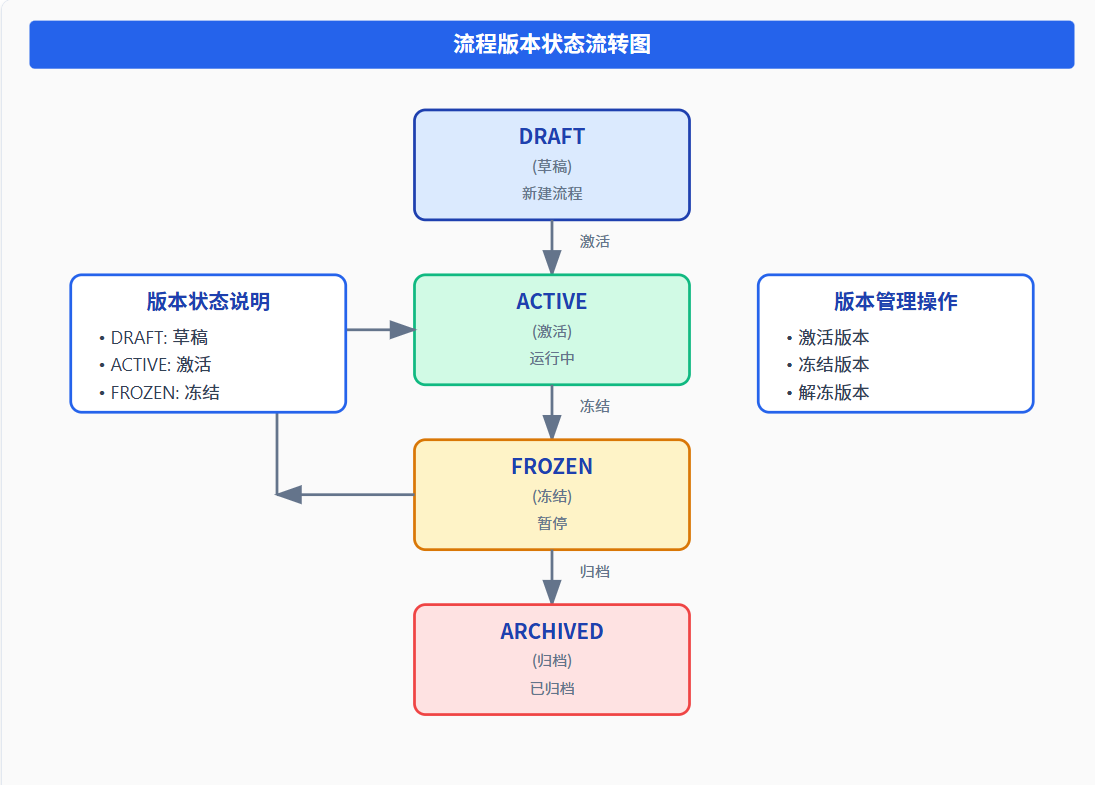

public class XPDLProcessDef {
  // 激活流程版本
  public boolean activateProcessDefVersion(String versionId) {
    EIProcessDefVersionManager manager =
      EIProcessDefVersionManager.getInstance();
    EIProcessDefVersion version = manager.loadByKey(versionId);

    // 冻结以前的激活版本
    EIProcessDefVersion activeVersion =
      manager.getActiveProcessDefVersion(processDefId);
    if (activeVersion != null) {
      activeVersion.setPublicationStatus(
        ProcessDefVersionStatus.UNDER_REVISION.getType());
      manager.save(activeVersion);
    }

    // 激活当前版本
    version.setPublicationStatus(
      ProcessDefVersionStatus.RELEASED.getType());
    manager.save(version);

    return true;
  }
}

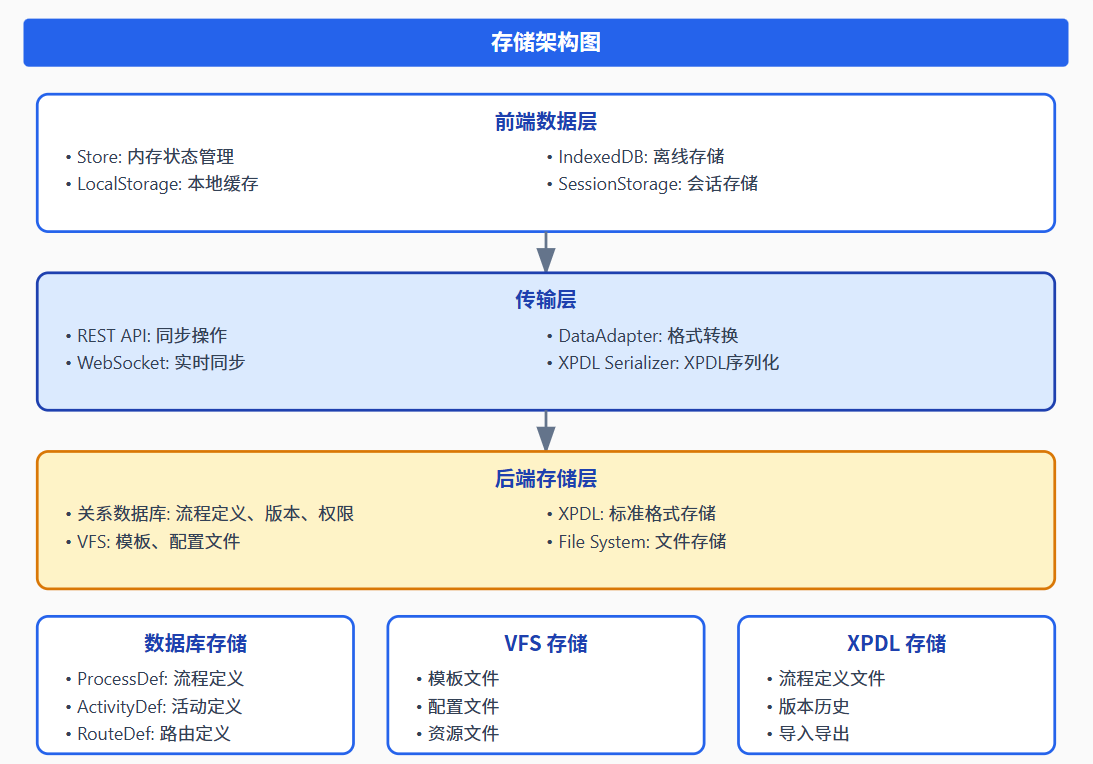

class Store {
  constructor() {
    this.process = null;
    this.dirty = false;
    this._autoSaveTimer = null;
    this._autoSaveDelay = 1000; // 1秒后自动保存
  }

  updateActivity(activityDef) {
    const index = this.process.activities.findIndex(
      a => a.activityDefId === activityDef.activityDefId
    );

    if (index >= 0) {
      this.process.activities[index] = activityDef;
      this.dirty = true;
      this._triggerAutoSave();
    }
  }

  async _autoSave() {
    if (!this.dirty || !this.api || !this.process) return;

    const data = this.process.toBackend();
    await this.api.saveProcess(data);
    this.dirty = false;
  }
}

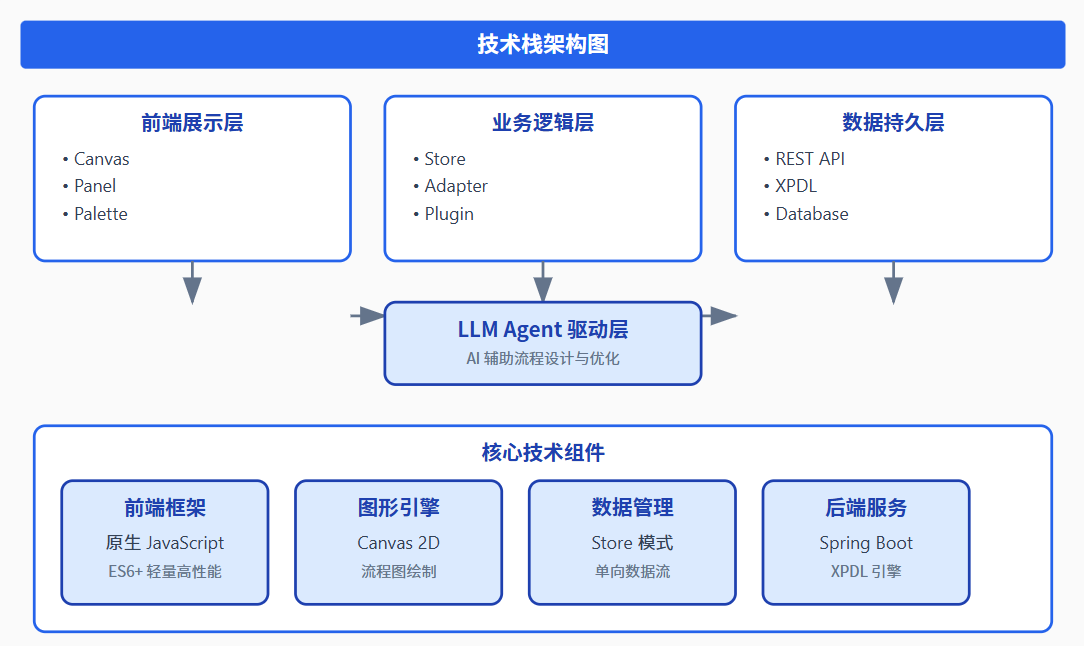

bpm-designer/
├── src/main/resources/static/designer/
│   ├── index.html                 # 主页面
│   ├── css/
│   │   └── designer.css          # 样式文件
│   └── js/
│       ├── App.js                # 应用主类
│       ├── Canvas.js             # 画布组件
│       ├── Panel.js              # 面板组件
│       ├── model/
│       │   ├── ProcessDef.js     # 流程定义
│       │   ├── ActivityDef.js    # 活动定义
│       │   ├── AgentDef.js       # Agent定义
│       │   └── SceneDef.js       # 场景定义
│       ├── panel/
│       │   ├── PanelPlugin.js    # 插件基类
│       │   ├── AgentPanel.js     # Agent面板
│       │   └── ScenePanel.js     # 场景面板
│       └── sdk/
│           ├── Store.js          # 状态管理
│           ├── DataAdapter.js    # 数据适配器
│           └── Api.js            # API接口
