从 0 到 1 打造智能审批引擎：状态机模式如何优雅破解复杂流转难题

果酱带你啃java

发布于 2026-04-14 13:02:48

460

引言：审批系统的 "熵增困境" 与状态机的破局之道

在企业级应用开发中，审批系统犹如神经中枢，支撑着从请假流程、费用报销到合同签署等核心业务运转。随着业务复杂度提升，审批流程往往会陷入 "熵增困境"：单一流程中嵌套动态分支、多角色会签、并行审批等场景，代码逐渐演变成充斥着 if-else 的 "面条式" 逻辑，维护成本呈指数级增长。

状态机模式（State Pattern）为这种困境提供了优雅的解决方案。它通过将对象的状态封装成独立状态类，将状态转换逻辑集中管理，实现了状态、行为与转换规则的解耦。在审批系统中，这意味着我们可以：

用清晰的状态定义替代模糊的状态标识
用可配置的转换规则替代硬编码的条件判断
用模块化的设计轻松扩展新的审批场景

本文将深入剖析如何基于状态机模式构建支持动态分支、会签、并行等复杂场景的审批引擎，从理论模型到实战代码，全方位展示这一设计模式在企业级应用中的强大威力。

一、审批系统的核心挑战与状态机的适配性分析

1.1 现代审批系统的典型场景与技术痛点

企业级审批系统通常面临以下复杂场景，这些场景直接考验着系统的设计合理性：

动态分支流转：审批路径并非固定不变，而是根据表单内容动态决定。例如，金额超过 10 万的采购单需要总经理审批，否则部门经理即可审批。
会签审批：需要多个角色或岗位全部同意才能进入下一环节。例如，项目立项需技术部、财务部、业务部共同审批通过。
并行审批：多个审批节点可以同时进行，互不影响，全部完成后再进入下一阶段。例如，合同审批中法务审核与财务审核可以并行处理。
审批回退与撤回：审批人可以将申请退回至前序节点，申请人也可以在审批完成前撤回申请。
代理审批：审批人可以将自己的审批权限临时委托给他人。

这些场景如果采用传统的硬编码方式实现，会导致：

代码可读性差：大量的条件判断语句交织在一起
可维护性低：修改一个流程细节可能影响多个地方
扩展性弱：新增审批类型或修改流程需要大量代码改动
测试困难：难以覆盖所有分支条件组合

1.2 状态机模式的核心原理与适配优势

状态机（Finite State Machine, FSM）是一种数学模型，由以下要素构成：

状态（State）：系统在某一时刻的条件或状况
事件（Event）：引起系统状态变化的外界刺激
转换（Transition）：从一个状态到另一个状态的过程
动作（Action）：在状态转换时执行的操作

状态机模式将这些要素映射到面向对象的设计中，使系统状态管理更加清晰。对于审批系统，这种模式的适配优势体现在：

状态可视化：每个审批节点都是一个明确的状态，便于理解和管理
转换规则集中化：状态之间的转换条件被单独管理，避免分散在代码各处
行为与状态解耦：不同状态下的行为被封装在对应的状态类中
易于扩展：新增状态或转换规则只需添加新的类，无需修改现有代码

1.3 状态机与审批系统的核心映射关系

为了更好地理解状态机如何应用于审批系统，我们可以建立如下映射关系：

状态机概念	审批系统对应概念	说明
状态（State）	审批节点	如 "部门经理审批"、"财务审核" 等
事件（Event）	审批操作	如 "同意"、"驳回"、"撤回" 等
转换（Transition）	流程流转	从一个审批节点到另一个审批节点的过程
动作（Action）	审批行为	如记录审批意见、通知下一审批人等
初始状态	申请提交	审批流程的起点
终止状态	审批完成 / 终止	审批流程的终点

这种清晰的映射关系为我们设计审批引擎奠定了基础。

二、基于状态机的审批引擎架构设计

2.1 整体架构概览

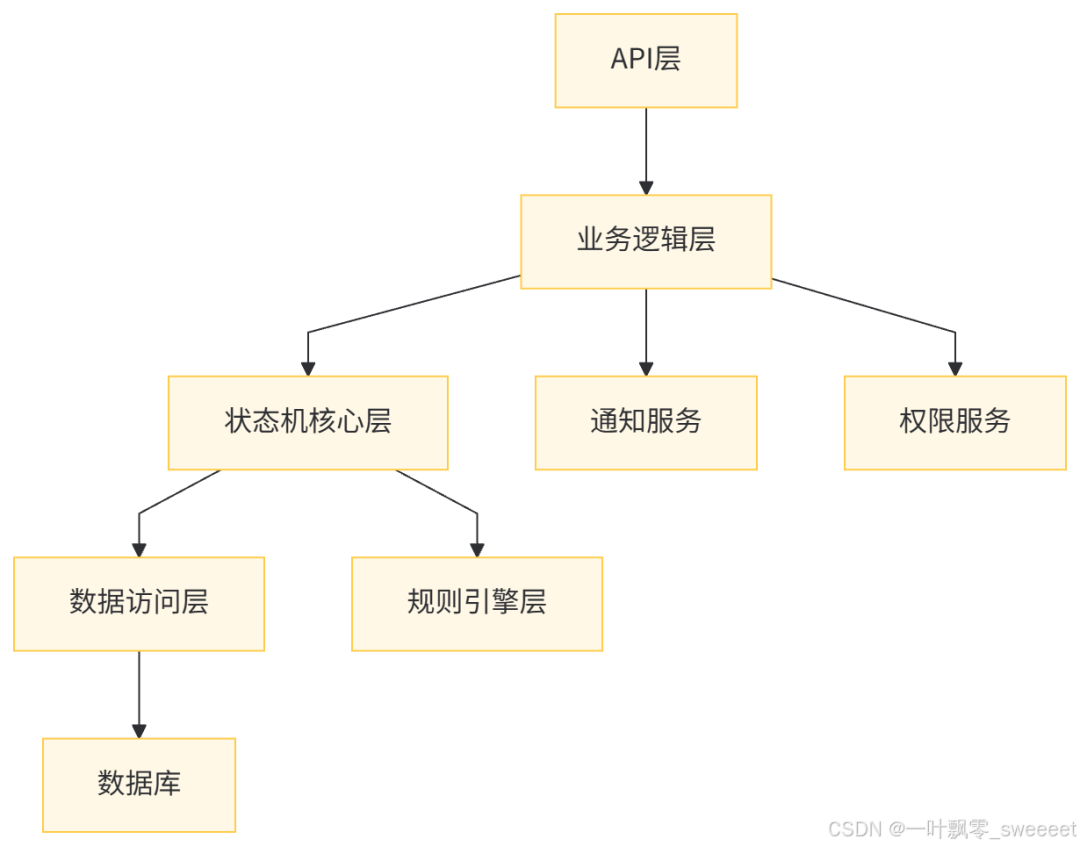

我们设计的审批引擎采用分层架构，从上到下依次为：

API 层：提供 RESTful 接口，接收前端审批操作请求
业务逻辑层：处理审批相关的业务逻辑，如权限校验、通知触发等
状态机核心层：实现状态机模式的核心逻辑，包括状态管理、转换控制等
数据访问层：负责审批数据的持久化操作，基于 MyBatis-Plus 实现
规则引擎层：处理复杂的分支流转规则，决定下一步审批节点
数据库：存储审批单、审批历史、流程定义等数据
通知服务：负责审批通知的发送（如邮件、消息等）
权限服务：提供审批权限校验功能

2.2 核心领域模型设计

基于领域驱动设计（DDD）思想，我们定义以下核心领域模型：

ApprovalInstance（审批实例）：代表一个具体的审批流程实例
ApprovalNode（审批节点）：代表审批流程中的一个节点
ApprovalTask（审批任务）：分配给具体用户的审批任务
ApprovalAction（审批操作）：用户执行的审批动作（同意 / 驳回等）
ApprovalHistory（审批历史）：记录审批流程的历史轨迹
ProcessDefinition（流程定义）：定义审批流程的模板，包括节点、流转规则等

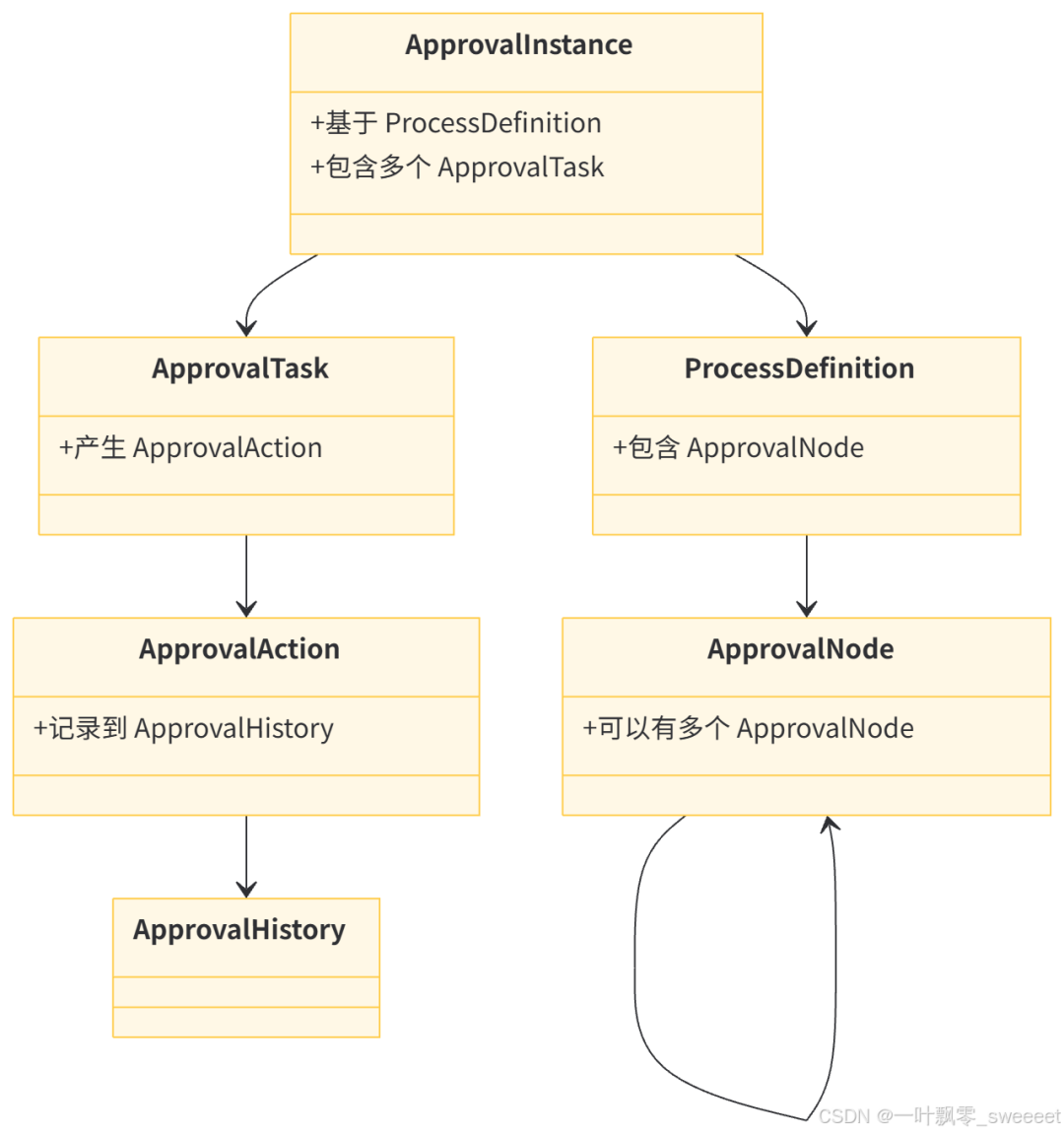

这些模型之间的关系如下：

2.3 状态机核心组件设计

状态机核心层包含以下关键组件：

StateManager（状态管理器）：负责状态的注册、查询和管理
StateMachine（状态机）：核心控制器，协调状态转换
State（状态接口）：定义状态的基本行为
AbstractState（抽象状态类）：实现状态接口的通用方法
Transition（转换规则）：定义状态转换的条件和目标
Event（事件枚举）：定义触发状态转换的事件类型

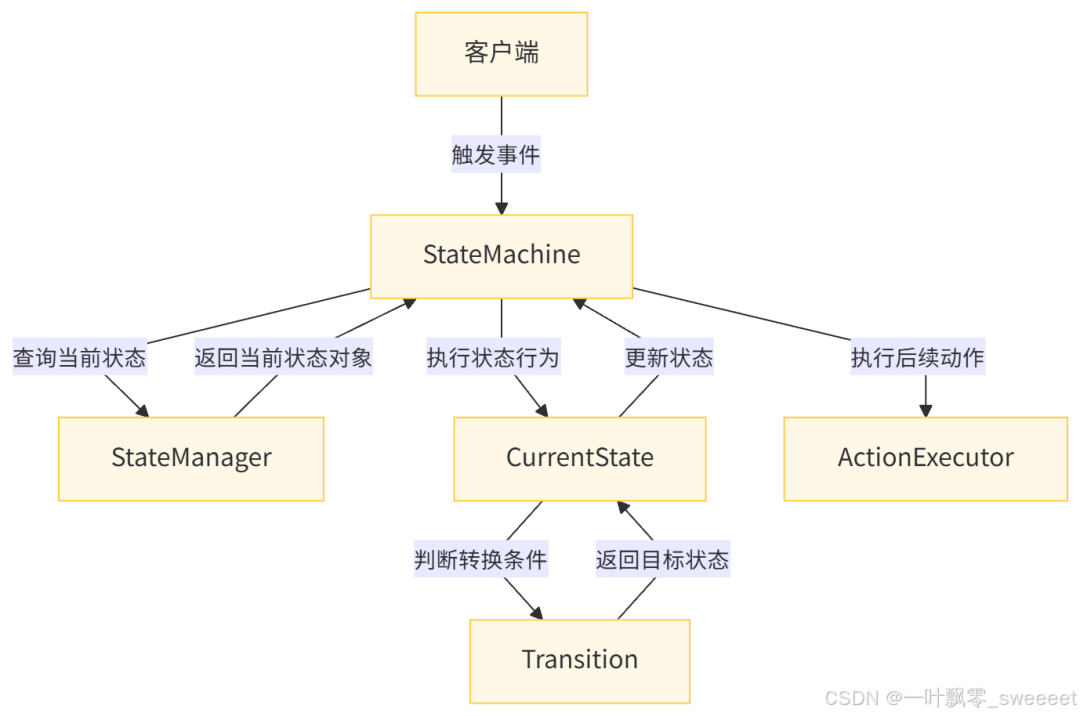

组件协作流程如下：

三、核心代码实现：构建状态机审批引擎

3.1 项目依赖配置

首先，我们需要配置 Maven 依赖，确保使用最新的稳定版本：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.example</groupId>
    <artifactId>approval-engine</artifactId>
    <version>1.0.0</version>

    <properties>
        <maven.compiler.source>17</maven.compiler.source>
        <maven.compiler.target>17</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <spring.boot.version>3.2.0</spring.boot.version>
        <mybatis-plus.version>3.5.5</mybatis-plus.version>
        <lombok.version>1.18.30</lombok.version>
        <fastjson2.version>2.0.45</fastjson2.version>
        <guava.version>33.1.0-jre</guava.version>
        <springdoc.version>2.1.0</springdoc.version>
    </properties>

    <dependencies>
        <!-- Spring Boot 核心 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
            <version>${spring.boot.version}</version>
        </dependency>

        <!-- 数据库 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jdbc</artifactId>
            <version>${spring.boot.version}</version>
        </dependency>
        <dependency>
            <groupId>com.mysql</groupId>
            <artifactId>mysql-connector-j</artifactId>
            <version>8.3.0</version>
            <scope>runtime</scope>
        </dependency>

        <!-- MyBatis-Plus -->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
            <version>${mybatis-plus.version}</version>
        </dependency>

        <!-- Lombok -->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>${lombok.version}</version>
            <scope>provided</scope>
        </dependency>

        <!-- JSON 处理 -->
        <dependency>
            <groupId>com.alibaba.fastjson2</groupId>
            <artifactId>fastjson2</artifactId>
            <version>${fastjson2.version}</version>
        </dependency>

        <!-- 集合工具 -->
        <dependency>
            <groupId>com.google.guava</groupId>
            <artifactId>guava</artifactId>
            <version>${guava.version}</version>
        </dependency>

        <!-- Swagger3 -->
        <dependency>
            <groupId>org.springdoc</groupId>
            <artifactId>springdoc-openapi-starter-webmvc-ui</artifactId>
            <version>${springdoc.version}</version>
        </dependency>

        <!-- 测试 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <version>${spring.boot.version}</version>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <version>${spring.boot.version}</version>
            </plugin>
        </plugins>
    </build>
</project>

3.2 数据库设计

我们使用 MySQL 8.0 作为数据库，创建以下核心表结构：

-- 流程定义表
CREATE TABLE `process_definition` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `process_key` varchar(64) NOT NULL COMMENT '流程标识',
  `name` varchar(128) NOT NULL COMMENT '流程名称',
  `description` varchar(512) DEFAULT NULL COMMENT '流程描述',
  `category` varchar(64) DEFAULT NULL COMMENT '流程分类',
  `is_active` tinyint NOT NULL DEFAULT '1' COMMENT '是否激活：0-否，1-是',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_process_key` (`process_key`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='流程定义表';

-- 审批节点表
CREATE TABLE `approval_node` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `process_id` bigint NOT NULL COMMENT '流程定义ID',
  `node_key` varchar(64) NOT NULL COMMENT '节点标识',
  `name` varchar(128) NOT NULL COMMENT '节点名称',
  `type` varchar(32) NOT NULL COMMENT '节点类型：START-开始，NORMAL-普通，PARALLEL-并行，Countersign-会签，END-结束',
  `assignee_type` varchar(32) NOT NULL COMMENT '处理人类型：ROLE-角色，USER-用户，DEPT-部门',
  `assignee_value` varchar(256) NOT NULL COMMENT '处理人值，多个用逗号分隔',
  `sort` int NOT NULL COMMENT '排序号',
  `is_skipable` tinyint NOT NULL DEFAULT '0' COMMENT '是否可跳过：0-否，1-是',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `idx_process_id` (`process_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='审批节点表';

-- 节点转换规则表
CREATE TABLE `node_transition` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `process_id` bigint NOT NULL COMMENT '流程定义ID',
  `source_node_key` varchar(64) NOT NULL COMMENT '源节点标识',
  `target_node_key` varchar(64) NOT NULL COMMENT '目标节点标识',
  `event` varchar(32) NOT NULL COMMENT '触发事件：AGREE-同意，REJECT-驳回，SKIP-跳过',
  `condition_expression` varchar(1024) DEFAULT NULL COMMENT '条件表达式，为空表示无条件',
  `sort` int NOT NULL COMMENT '排序号',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `idx_process_source` (`process_id`,`source_node_key`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='节点转换规则表';

-- 审批实例表
CREATE TABLE `approval_instance` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `process_id` bigint NOT NULL COMMENT '流程定义ID',
  `process_key` varchar(64) NOT NULL COMMENT '流程标识',
  `business_id` varchar(64) DEFAULT NULL COMMENT '业务关联ID',
  `title` varchar(256) NOT NULL COMMENT '审批标题',
  `applicant_id` varchar(64) NOT NULL COMMENT '申请人ID',
  `applicant_name` varchar(64) NOT NULL COMMENT '申请人姓名',
  `current_node_key` varchar(64) NOT NULL COMMENT '当前节点标识',
  `status` varchar(32) NOT NULL COMMENT '状态：RUNNING-运行中，COMPLETED-已完成，TERMINATED-已终止',
  `priority` tinyint NOT NULL DEFAULT '2' COMMENT '优先级：1-低，2-中，3-高',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `complete_time` datetime DEFAULT NULL COMMENT '完成时间',
  PRIMARY KEY (`id`),
  KEY `idx_process_key` (`process_key`),
  KEY `idx_applicant_id` (`applicant_id`),
  KEY `idx_status` (`status`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='审批实例表';

-- 审批任务表
CREATE TABLE `approval_task` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `instance_id` bigint NOT NULL COMMENT '审批实例ID',
  `node_key` varchar(64) NOT NULL COMMENT '节点标识',
  `node_name` varchar(128) NOT NULL COMMENT '节点名称',
  `assignee_id` varchar(64) NOT NULL COMMENT '处理人ID',
  `assignee_name` varchar(64) NOT NULL COMMENT '处理人姓名',
  `status` varchar(32) NOT NULL COMMENT '状态：PENDING-待处理，COMPLETED-已完成，CANCELED-已取消',
  `priority` tinyint NOT NULL DEFAULT '2' COMMENT '优先级：1-低，2-中，3-高',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `complete_time` datetime DEFAULT NULL COMMENT '完成时间',
  PRIMARY KEY (`id`),
  KEY `idx_instance_id` (`instance_id`),
  KEY `idx_assignee_id_status` (`assignee_id`,`status`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='审批任务表';

-- 审批操作表
CREATE TABLE `approval_action` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `instance_id` bigint NOT NULL COMMENT '审批实例ID',
  `task_id` bigint NOT NULL COMMENT '审批任务ID',
  `node_key` varchar(64) NOT NULL COMMENT '节点标识',
  `action` varchar(32) NOT NULL COMMENT '操作：AGREE-同意，REJECT-驳回，TRANSFER-转交，WITHDRAW-撤回',
  `operator_id` varchar(64) NOT NULL COMMENT '操作人ID',
  `operator_name` varchar(64) NOT NULL COMMENT '操作人姓名',
  `comment` varchar(1024) DEFAULT NULL COMMENT '审批意见',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`id`),
  KEY `idx_instance_id` (`instance_id`),
  KEY `idx_task_id` (`task_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='审批操作表';

-- 并行审批节点关联表
CREATE TABLE `parallel_node_relation` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `instance_id` bigint NOT NULL COMMENT '审批实例ID',
  `parent_node_key` varchar(64) NOT NULL COMMENT '父节点标识（并行节点）',
  `child_node_key` varchar(64) NOT NULL COMMENT '子节点标识',
  `status` varchar(32) NOT NULL COMMENT '状态：RUNNING-运行中，COMPLETED-已完成',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `idx_instance_parent` (`instance_id`,`parent_node_key`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='并行审批节点关联表';

-- 会签审批结果表
CREATE TABLE `countersign_result` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `instance_id` bigint NOT NULL COMMENT '审批实例ID',
  `node_key` varchar(64) NOT NULL COMMENT '节点标识',
  `task_id` bigint NOT NULL COMMENT '审批任务ID',
  `assignee_id` varchar(64) NOT NULL COMMENT '处理人ID',
  `result` varchar(32) NOT NULL COMMENT '结果：AGREE-同意，REJECT-驳回',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`id`),
  KEY `idx_instance_node` (`instance_id`,`node_key`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='会签审批结果表';

3.3 核心领域模型实现

下面实现核心的领域模型类：

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 流程定义
 *
 * @author ken
 */
@Data
@TableName("process_definition")
public class ProcessDefinition {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 流程标识
     */
    private String processKey;

    /**
     * 流程名称
     */
    private String name;

    /**
     * 流程描述
     */
    private String description;

    /**
     * 流程分类
     */
    private String category;

    /**
     * 是否激活：0-否，1-是
     */
    private Integer isActive;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;
}

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 审批节点
 *
 * @author ken
 */
@Data
@TableName("approval_node")
public class ApprovalNode {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 流程定义ID
     */
    private Long processId;

    /**
     * 节点标识
     */
    private String nodeKey;

    /**
     * 节点名称
     */
    private String name;

    /**
     * 节点类型：START-开始，NORMAL-普通，PARALLEL-并行，COUNTERSIGN-会签，END-结束
     */
    private String type;

    /**
     * 处理人类型：ROLE-角色，USER-用户，DEPT-部门
     */
    private String assigneeType;

    /**
     * 处理人值，多个用逗号分隔
     */
    private String assigneeValue;

    /**
     * 排序号
     */
    private Integer sort;

    /**
     * 是否可跳过：0-否，1-是
     */
    private Integer isSkipable;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;
}

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 节点转换规则
 *
 * @author ken
 */
@Data
@TableName("node_transition")
public class NodeTransition {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 流程定义ID
     */
    private Long processId;

    /**
     * 源节点标识
     */
    private String sourceNodeKey;

    /**
     * 目标节点标识
     */
    private String targetNodeKey;

    /**
     * 触发事件：AGREE-同意，REJECT-驳回，SKIP-跳过
     */
    private String event;

    /**
     * 条件表达式，为空表示无条件
     */
    private String conditionExpression;

    /**
     * 排序号
     */
    private Integer sort;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;
}

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 审批实例
 *
 * @author ken
 */
@Data
@TableName("approval_instance")
public class ApprovalInstance {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 流程定义ID
     */
    private Long processId;

    /**
     * 流程标识
     */
    private String processKey;

    /**
     * 业务关联ID
     */
    private String businessId;

    /**
     * 审批标题
     */
    private String title;

    /**
     * 申请人ID
     */
    private String applicantId;

    /**
     * 申请人姓名
     */
    private String applicantName;

    /**
     * 当前节点标识
     */
    private String currentNodeKey;

    /**
     * 状态：RUNNING-运行中，COMPLETED-已完成，TERMINATED-已终止
     */
    private String status;

    /**
     * 优先级：1-低，2-中，3-高
     */
    private Integer priority;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;

    /**
     * 完成时间
     */
    private LocalDateTime completeTime;
}

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 审批任务
 *
 * @author ken
 */
@Data
@TableName("approval_task")
public class ApprovalTask {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 审批实例ID
     */
    private Long instanceId;

    /**
     * 节点标识
     */
    private String nodeKey;

    /**
     * 节点名称
     */
    private String nodeName;

    /**
     * 处理人ID
     */
    private String assigneeId;

    /**
     * 处理人姓名
     */
    private String assigneeName;

    /**
     * 状态：PENDING-待处理，COMPLETED-已完成，CANCELED-已取消
     */
    private String status;

    /**
     * 优先级：1-低，2-中，3-高
     */
    private Integer priority;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;

    /**
     * 完成时间
     */
    private LocalDateTime completeTime;
}

package com.example.approvalengine.domain.model;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;

import java.time.LocalDateTime;

/**
 * 审批操作
 *
 * @author ken
 */
@Data
@TableName("approval_action")
public class ApprovalAction {
    /**
     * 主键ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 审批实例ID
     */
    private Long instanceId;

    /**
     * 审批任务ID
     */
    private Long taskId;

    /**
     * 节点标识
     */
    private String nodeKey;

    /**
     * 操作：AGREE-同意，REJECT-驳回，TRANSFER-转交，WITHDRAW-撤回
     */
    private String action;

    /**
     * 操作人ID
     */
    private String operatorId;

    /**
     * 操作人姓名
     */
    private String operatorName;

    /**
     * 审批意见
     */
    private String comment;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;
}

3.4 状态机核心组件实现

首先定义事件枚举：

package com.example.approvalengine.state.event;

/**
 * 审批事件枚举
 *
 * @author ken
 */
public enum ApprovalEvent {
    /**
     * 提交审批
     */
    SUBMIT,
    /**
     * 同意
     */
    AGREE,
    /**
     * 驳回
     */
    REJECT,
    /**
     * 撤回
     */
    WITHDRAW,
    /**
     * 转交
     */
    TRANSFER,
    /**
     * 跳过
     */
    SKIP,
    /**
     * 终止
     */
    TERMINATE
}

定义状态接口：

package com.example.approvalengine.state;

import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;

/**
 * 状态接口
 *
 * @author ken
 */
public interface State {
    /**
     * 获取状态标识
     *
     * @return 状态标识
     */
    String getStateKey();

    /**
     * 处理事件
     *
     * @param context 状态上下文
     * @param event 事件
     * @return 处理结果
     */
    StateHandleResult handleEvent(StateContext context, ApprovalEvent event);

    /**
     * 进入状态时执行的动作
     *
     * @param context 状态上下文
     */
    void onEnter(StateContext context);

    /**
     * 离开状态时执行的动作
     *
     * @param context 状态上下文
     */
    void onExit(StateContext context);
}

实现抽象状态类：

package com.example.approvalengine.state;

import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import lombok.Getter;
import lombok.Setter;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

/**
 * 抽象状态类
 *
 * @author ken
 */
public abstract class AbstractState implements State {
    private static final Logger log = LoggerFactory.getLogger(AbstractState.class);

    /**
     * 状态标识
     */
    @Getter
    @Setter
    private String stateKey;

    /**
     * 状态名称
     */
    @Getter
    @Setter
    private String stateName;

    public AbstractState(String stateKey, String stateName) {
        this.stateKey = stateKey;
        this.stateName = stateName;
    }

    @Override
    public abstract StateHandleResult handleEvent(StateContext context, ApprovalEvent event);

    @Override
    public void onEnter(StateContext context) {
        ApprovalInstance instance = context.getApprovalInstance();
        log.info("Enter state: [{}], instanceId: [{}]", getStateKey(), instance.getId());
        // 更新实例当前节点
        instance.setCurrentNodeKey(getStateKey());
    }

    @Override
    public void onExit(StateContext context) {
        ApprovalInstance instance = context.getApprovalInstance();
        log.info("Exit state: [{}], instanceId: [{}]", getStateKey(), instance.getId());
    }
}

定义状态上下文：

package com.example.approvalengine.state.context;

import com.example.approvalengine.domain.model.ApprovalAction;
import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.domain.model.ApprovalTask;
import lombok.Data;

import java.util.Map;

/**
 * 状态上下文
 *
 * @author ken
 */
@Data
public class StateContext {
    /**
     * 审批实例
     */
    private ApprovalInstance approvalInstance;

    /**
     * 当前审批任务
     */
    private ApprovalTask currentTask;

    /**
     * 审批操作
     */
    private ApprovalAction approvalAction;

    /**
     * 业务数据
     */
    private Map<String, Object> businessData;

    /**
     * 流程定义ID
     */
    private Long processId;

    /**
     * 扩展参数
     */
    private Map<String, Object> extraParams;
}

定义状态处理结果：

package com.example.approvalengine.state.result;

import com.example.approvalengine.domain.model.ApprovalInstance;
import lombok.Data;

/**
 * 状态处理结果
 *
 * @author ken
 */
@Data
public class StateHandleResult {
    /**
     * 是否处理成功
     */
    private boolean success;

    /**
     * 错误信息
     */
    private String errorMessage;

    /**
     * 下一个状态标识
     */
    private String nextStateKey;

    /**
     * 处理后的审批实例
     */
    private ApprovalInstance approvalInstance;

    /**
     * 创建成功结果
     *
     * @param nextStateKey 下一个状态标识
     * @param instance 审批实例
     * @return 状态处理结果
     */
    public static StateHandleResult success(String nextStateKey, ApprovalInstance instance) {
        StateHandleResult result = new StateHandleResult();
        result.setSuccess(true);
        result.setNextStateKey(nextStateKey);
        result.setApprovalInstance(instance);
        return result;
    }

    /**
     * 创建失败结果
     *
     * @param errorMessage 错误信息
     * @return 状态处理结果
     */
    public static StateHandleResult failure(String errorMessage) {
        StateHandleResult result = new StateHandleResult();
        result.setSuccess(false);
        result.setErrorMessage(errorMessage);
        return result;
    }
}

实现状态管理器：

package com.example.approvalengine.state.manager;

import com.example.approvalengine.state.State;
import org.springframework.util.Assert;

import java.util.HashMap;
import java.util.Map;
import java.util.Set;

/**
 * 状态管理器
 *
 * @author ken
 */
public class StateManager {
    /**
     * 状态缓存
     */
    private final Map<String, State> stateMap = new HashMap<>();

    /**
     * 注册状态
     *
     * @param state 状态对象
     */
    public void registerState(State state) {
        Assert.notNull(state, "State cannot be null");
        Assert.hasText(state.getStateKey(), "State key cannot be empty");

        stateMap.put(state.getStateKey(), state);
    }

    /**
     * 获取状态
     *
     * @param stateKey 状态标识
     * @return 状态对象
     */
    public State getState(String stateKey) {
        Assert.hasText(stateKey, "State key cannot be empty");
        return stateMap.get(stateKey);
    }

    /**
     * 获取所有状态标识
     *
     * @return 状态标识集合
     */
    public Set<String> getAllStateKeys() {
        return stateMap.keySet();
    }

    /**
     * 清除所有状态
     */
    public void clear() {
        stateMap.clear();
    }
}

实现核心状态机类：

package com.example.approvalengine.state.machine;

import com.example.approvalengine.state.State;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.manager.StateManager;
import com.example.approvalengine.state.result.StateHandleResult;
import lombok.RequiredArgsConstructor;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.stereotype.Component;

/**
 * 状态机
 *
 * @author ken
 */
@Component
@RequiredArgsConstructor
public class StateMachine {
    private static final Logger log = LoggerFactory.getLogger(StateMachine.class);

    private final StateManager stateManager;

    /**
     * 处理事件
     *
     * @param context 状态上下文
     * @param event 事件
     * @return 处理结果
     */
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        String currentStateKey = context.getApprovalInstance().getCurrentNodeKey();
        log.info("Handling event: [{}] in state: [{}], instanceId: [{}]",
                event, currentStateKey, context.getApprovalInstance().getId());

        // 获取当前状态
        State currentState = stateManager.getState(currentStateKey);
        if (currentState == null) {
            String errorMsg = String.format("State not found: %s", currentStateKey);
            log.error(errorMsg);
            return StateHandleResult.failure(errorMsg);
        }

        // 处理事件
        StateHandleResult result = currentState.handleEvent(context, event);
        if (!result.isSuccess()) {
            log.error("Handle event failed: {}", result.getErrorMessage());
            return result;
        }

        // 如果有下一个状态，则执行状态转换
        String nextStateKey = result.getNextStateKey();
        if (nextStateKey != null) {
            // 离开当前状态
            currentState.onExit(context);

            // 获取下一个状态
            State nextState = stateManager.getState(nextStateKey);
            if (nextState == null) {
                String errorMsg = String.format("Next state not found: %s", nextStateKey);
                log.error(errorMsg);
                return StateHandleResult.failure(errorMsg);
            }

            // 进入下一个状态
            nextState.onEnter(context);

            log.info("Transition completed: [{}] -> [{}], instanceId: [{}]",
                    currentStateKey, nextStateKey, context.getApprovalInstance().getId());
        }

        return result;
    }
}

3.5 具体状态实现

实现开始状态：

package com.example.approvalengine.state.impl;

import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.domain.model.ApprovalTask;
import com.example.approvalengine.service.ApprovalTaskService;
import com.example.approvalengine.state.AbstractState;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;

import java.time.LocalDateTime;

/**
 * 开始状态
 *
 * @author ken
 */
@Component
@RequiredArgsConstructor
public class StartState extends AbstractState {
    private static final String STATE_KEY = "START";
    private static final String STATE_NAME = "开始节点";

    private final ApprovalTaskService approvalTaskService;

    public StartState() {
        super(STATE_KEY, STATE_NAME);
    }

    @Override
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        ApprovalInstance instance = context.getApprovalInstance();

        // 只处理提交事件
        if (event != ApprovalEvent.SUBMIT) {
            return StateHandleResult.failure("Start state can only handle SUBMIT event");
        }

        // 创建第一个审批任务（通常是提交者的直接上级）
        ApprovalTask firstTask = approvalTaskService.createFirstTask(instance);
        context.setCurrentTask(firstTask);

        // 流转到第一个审批节点
        String firstNodeKey = firstTask.getNodeKey();

        return StateHandleResult.success(firstNodeKey, instance);
    }

    @Override
    public void onEnter(StateContext context) {
        super.onEnter(context);
        ApprovalInstance instance = context.getApprovalInstance();
        // 设置实例状态为运行中
        instance.setStatus("RUNNING");
    }
}

实现普通审批状态：

package com.example.approvalengine.state.impl;

import com.example.approvalengine.domain.model.ApprovalAction;
import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.domain.model.ApprovalTask;
import com.example.approvalengine.service.ApprovalActionService;
import com.example.approvalengine.service.ApprovalTaskService;
import com.example.approvalengine.service.NodeTransitionService;
import com.example.approvalengine.state.AbstractState;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;
import org.springframework.util.StringUtils;

import java.time.LocalDateTime;

/**
 * 普通审批状态
 *
 * @author ken
 */
@Component
@RequiredArgsConstructor
public class NormalApprovalState extends AbstractState {
    private final NodeTransitionService transitionService;
    private final ApprovalTaskService taskService;
    private final ApprovalActionService actionService;

    public NormalApprovalState(String stateKey, String stateName) {
        super(stateKey, stateName);
    }

    @Override
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        ApprovalInstance instance = context.getApprovalInstance();
        ApprovalTask currentTask = context.getCurrentTask();
        ApprovalAction action = context.getApprovalAction();

        // 记录审批操作
        action.setInstanceId(instance.getId());
        action.setTaskId(currentTask.getId());
        action.setNodeKey(getStateKey());
        action.setAction(event.name());
        actionService.save(action);

        // 更新当前任务状态
        currentTask.setStatus("COMPLETED");
        currentTask.setCompleteTime(LocalDateTime.now());
        taskService.updateById(currentTask);

        // 根据事件类型获取下一个节点
        String nextNodeKey = transitionService.findNextNodeKey(
                instance.getProcessId(), getStateKey(), event.name(), context.getBusinessData());

        if (!StringUtils.hasText(nextNodeKey)) {
            return StateHandleResult.failure("No next node found for event: " + event);
        }

        // 如果下一个节点是结束节点，直接返回
        if ("END".equals(nextNodeKey)) {
            instance.setStatus("COMPLETED");
            instance.setCompleteTime(LocalDateTime.now());
            return StateHandleResult.success(nextNodeKey, instance);
        }

        // 创建下一个节点的审批任务
        taskService.createNextTasks(instance, nextNodeKey);

        return StateHandleResult.success(nextNodeKey, instance);
    }
}

实现会签状态：

package com.example.approvalengine.state.impl;

import com.example.approvalengine.domain.model.ApprovalAction;
import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.domain.model.ApprovalTask;
import com.example.approvalengine.domain.model.CountersignResult;
import com.example.approvalengine.service.ApprovalActionService;
import com.example.approvalengine.service.ApprovalTaskService;
import com.example.approvalengine.service.CountersignResultService;
import com.example.approvalengine.service.NodeTransitionService;
import com.example.approvalengine.state.AbstractState;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import com.google.common.collect.Lists;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;
import org.springframework.util.CollectionUtils;
import org.springframework.util.StringUtils;

import java.time.LocalDateTime;
import java.util.List;

/**
 * 会签状态
 *
 * @author ken
 */
@Component
@RequiredArgsConstructor
public class CountersignState extends AbstractState {
    private final NodeTransitionService transitionService;
    private final ApprovalTaskService taskService;
    private final ApprovalActionService actionService;
    private final CountersignResultService countersignResultService;

    public CountersignState(String stateKey, String stateName) {
        super(stateKey, stateName);
    }

    @Override
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        ApprovalInstance instance = context.getApprovalInstance();
        ApprovalTask currentTask = context.getCurrentTask();
        ApprovalAction action = context.getApprovalAction();

        // 记录审批操作
        action.setInstanceId(instance.getId());
        action.setTaskId(currentTask.getId());
        action.setNodeKey(getStateKey());
        action.setAction(event.name());
        actionService.save(action);

        // 记录会签结果
        CountersignResult result = new CountersignResult();
        result.setInstanceId(instance.getId());
        result.setNodeKey(getStateKey());
        result.setTaskId(currentTask.getId());
        result.setAssigneeId(action.getOperatorId());
        result.setResult(event.name());
        countersignResultService.save(result);

        // 更新当前任务状态
        currentTask.setStatus("COMPLETED");
        currentTask.setCompleteTime(LocalDateTime.now());
        taskService.updateById(currentTask);

        // 查询该节点的所有任务
        List<ApprovalTask> allTasks = taskService.listByInstanceIdAndNodeKey(
                instance.getId(), getStateKey());

        // 检查是否所有任务都已完成
        boolean allCompleted = allTasks.stream()
                .allMatch(task -> "COMPLETED".equals(task.getStatus()));

        if (!allCompleted) {
            // 还有未完成的任务，保持当前状态
            return StateHandleResult.success(getStateKey(), instance);
        }

        // 所有会签人都已处理，判断最终结果
        List<CountersignResult> allResults = countersignResultService.listByInstanceIdAndNodeKey(
                instance.getId(), getStateKey());

        // 只要有一个人驳回，整个会签节点就视为驳回
        boolean hasReject = allResults.stream()
                .anyMatch(r -> ApprovalEvent.REJECT.name().equals(r.getResult()));

        // 确定最终事件
        ApprovalEvent finalEvent = hasReject ? ApprovalEvent.REJECT : ApprovalEvent.AGREE;

        // 根据最终事件获取下一个节点
        String nextNodeKey = transitionService.findNextNodeKey(
                instance.getProcessId(), getStateKey(), finalEvent.name(), context.getBusinessData());

        if (!StringUtils.hasText(nextNodeKey)) {
            return StateHandleResult.failure("No next node found for event: " + finalEvent);
        }

        // 如果下一个节点是结束节点，更新实例状态
        if ("END".equals(nextNodeKey)) {
            instance.setStatus("COMPLETED");
            instance.setCompleteTime(LocalDateTime.now());
            return StateHandleResult.success(nextNodeKey, instance);
        }

        // 创建下一个节点的审批任务
        taskService.createNextTasks(instance, nextNodeKey);

        return StateHandleResult.success(nextNodeKey, instance);
    }

    @Override
    public void onEnter(StateContext context) {
        super.onEnter(context);
        // 创建会签任务（多个处理人）
        taskService.createCountersignTasks(context.getApprovalInstance(), getStateKey());
    }
}

实现并行审批状态：

package com.example.approvalengine.state.impl;

import com.example.approvalengine.domain.model.ApprovalAction;
import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.domain.model.ApprovalTask;
import com.example.approvalengine.domain.model.ParallelNodeRelation;
import com.example.approvalengine.service.ApprovalActionService;
import com.example.approvalengine.service.ApprovalTaskService;
import com.example.approvalengine.service.NodeTransitionService;
import com.example.approvalengine.service.ParallelNodeRelationService;
import com.example.approvalengine.state.AbstractState;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;
import org.springframework.util.CollectionUtils;
import org.springframework.util.StringUtils;

import java.time.LocalDateTime;
import java.util.List;

/**
 * 并行审批状态
 *
 * @author ken
 */
@Component
@RequiredArgsConstructor
public class ParallelApprovalState extends AbstractState {
    private final NodeTransitionService transitionService;
    private final ApprovalTaskService taskService;
    private final ApprovalActionService actionService;
    private final ParallelNodeRelationService parallelNodeRelationService;

    public ParallelApprovalState(String stateKey, String stateName) {
        super(stateKey, stateName);
    }

    @Override
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        ApprovalInstance instance = context.getApprovalInstance();
        ApprovalTask currentTask = context.getCurrentTask();
        ApprovalAction action = context.getApprovalAction();

        // 记录审批操作
        action.setInstanceId(instance.getId());
        action.setTaskId(currentTask.getId());
        action.setNodeKey(currentTask.getNodeKey()); // 注意这里是子节点的key
        action.setAction(event.name());
        actionService.save(action);

        // 更新当前任务状态
        currentTask.setStatus("COMPLETED");
        currentTask.setCompleteTime(LocalDateTime.now());
        taskService.updateById(currentTask);

        // 更新并行节点关系状态
        ParallelNodeRelation relation = parallelNodeRelationService.getByInstanceAndChildNode(
                instance.getId(), currentTask.getNodeKey());
        if (relation != null) {
            relation.setStatus("COMPLETED");
            parallelNodeRelationService.updateById(relation);
        }

        // 检查所有并行子节点是否都已完成
        List<ParallelNodeRelation> allRelations = parallelNodeRelationService.listByInstanceAndParentNode(
                instance.getId(), getStateKey());

        boolean allCompleted = allRelations.stream()
                .allMatch(r -> "COMPLETED".equals(r.getStatus()));

        if (!allCompleted) {
            // 还有未完成的并行节点，保持当前状态
            return StateHandleResult.success(getStateKey(), instance);
        }

        // 所有并行节点都已完成，进入下一个节点
        String nextNodeKey = transitionService.findNextNodeKey(
                instance.getProcessId(), getStateKey(), ApprovalEvent.AGREE.name(), context.getBusinessData());

        if (!StringUtils.hasText(nextNodeKey)) {
            return StateHandleResult.failure("No next node found for parallel state completion");
        }

        // 如果下一个节点是结束节点，更新实例状态
        if ("END".equals(nextNodeKey)) {
            instance.setStatus("COMPLETED");
            instance.setCompleteTime(LocalDateTime.now());
            return StateHandleResult.success(nextNodeKey, instance);
        }

        // 创建下一个节点的审批任务
        taskService.createNextTasks(instance, nextNodeKey);

        return StateHandleResult.success(nextNodeKey, instance);
    }

    @Override
    public void onEnter(StateContext context) {
        super.onEnter(context);
        // 创建并行子节点的审批任务
        parallelNodeRelationService.createParallelRelationsAndTasks(
                context.getApprovalInstance(), getStateKey());
    }
}

实现结束状态：

package com.example.approvalengine.state.impl;

import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.state.AbstractState;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.result.StateHandleResult;
import org.springframework.stereotype.Component;

/**
 * 结束状态
 *
 * @author ken
 */
@Component
public class EndState extends AbstractState {
    private static final String STATE_KEY = "END";
    private static final String STATE_NAME = "结束节点";

    public EndState() {
        super(STATE_KEY, STATE_NAME);
    }

    @Override
    public StateHandleResult handleEvent(StateContext context, ApprovalEvent event) {
        // 结束状态不处理任何事件
        return StateHandleResult.failure("End state cannot handle any events");
    }

    @Override
    public void onEnter(StateContext context) {
        super.onEnter(context);
        ApprovalInstance instance = context.getApprovalInstance();
        // 设置实例状态为已完成
        instance.setStatus("COMPLETED");
        instance.setCompleteTime(java.time.LocalDateTime.now());
    }
}

3.6 服务层实现

实现节点转换服务：

package com.example.approvalengine.service;

import com.baomidou.mybatisplus.core.conditions.query.LambdaQueryWrapper;
import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.example.approvalengine.domain.model.NodeTransition;
import com.example.approvalengine.mapper.NodeTransitionMapper;
import com.example.approvalengine.rule.RuleEvaluator;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Service;
import org.springframework.util.CollectionUtils;

import java.util.List;
import java.util.Map;

/**
 * 节点转换服务
 *
 * @author ken
 */
@Service
@RequiredArgsConstructor
public class NodeTransitionService extends ServiceImpl<NodeTransitionMapper, NodeTransition> {
    private final RuleEvaluator ruleEvaluator;

    /**
     * 查找下一个节点标识
     *
     * @param processId 流程定义ID
     * @param sourceNodeKey 源节点标识
     * @param event 事件
     * @param businessData 业务数据
     * @return 下一个节点标识
     */
    public String findNextNodeKey(Long processId, String sourceNodeKey, String event, Map<String, Object> businessData) {
        // 查询符合条件的转换规则
        LambdaQueryWrapper<NodeTransition> queryWrapper = new LambdaQueryWrapper<>();
        queryWrapper.eq(NodeTransition::getProcessId, processId)
                .eq(NodeTransition::getSourceNodeKey, sourceNodeKey)
                .eq(NodeTransition::getEvent, event)
                .orderByAsc(NodeTransition::getSort);

        List<NodeTransition> transitions = list(queryWrapper);

        if (CollectionUtils.isEmpty(transitions)) {
            return null;
        }

        // 检查转换条件，找到第一个满足条件的目标节点
        for (NodeTransition transition : transitions) {
            String condition = transition.getConditionExpression();

            // 如果没有条件，直接返回目标节点
            if (condition == null || condition.trim().isEmpty()) {
                return transition.getTargetNodeKey();
            }

            // 评估条件表达式
            boolean conditionMet = ruleEvaluator.evaluate(condition, businessData);
            if (conditionMet) {
                return transition.getTargetNodeKey();
            }
        }

        // 没有找到满足条件的转换规则
        return null;
    }
}

实现规则评估器（简化版）：

package com.example.approvalengine.rule;

import com.googlecode.aviator.AviatorEvaluator;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

import java.util.Map;

/**
 * 规则评估器
 * 用于评估条件表达式是否成立
 *
 * @author ken
 */
@Slf4j
@Component
public class RuleEvaluator {
    /**
     * 评估表达式
     *
     * @param expression 表达式
     * @param context 上下文数据
     * @return 表达式结果是否为true
     */
    public boolean evaluate(String expression, Map<String, Object> context) {
        try {
            // 使用Aviator表达式引擎评估
            Object result = AviatorEvaluator.execute(expression, context);

            if (result instanceof Boolean) {
                return (Boolean) result;
            } else {
                log.warn("Expression evaluation result is not a boolean: {}", expression);
                return false;
            }
        } catch (Exception e) {
            log.error("Failed to evaluate expression: {}", expression, e);
            return false;
        }
    }
}

3.7 API 层实现

package com.example.approvalengine.controller;

import com.example.approvalengine.domain.model.ApprovalAction;
import com.example.approvalengine.domain.model.ApprovalInstance;
import com.example.approvalengine.dto.request.ApprovalRequest;
import com.example.approvalengine.dto.request.CreateApprovalRequest;
import com.example.approvalengine.dto.response.ApiResponse;
import com.example.approvalengine.service.ApprovalInstanceService;
import com.example.approvalengine.state.context.StateContext;
import com.example.approvalengine.state.event.ApprovalEvent;
import com.example.approvalengine.state.machine.StateMachine;
import io.swagger.v3.oas.annotations.Operation;
import io.swagger.v3.oas.annotations.Parameter;
import io.swagger.v3.oas.annotations.tags.Tag;
import lombok.RequiredArgsConstructor;
import org.springframework.web.bind.annotation.*;

/**
 * 审批控制器
 *
 * @author ken
 */
@RestController
@RequestMapping("/api/v1/approvals")
@RequiredArgsConstructor
@Tag(name = "审批管理", description = "审批流程相关接口")
public class ApprovalController {
    private final ApprovalInstanceService approvalInstanceService;
    private final StateMachine stateMachine;

    /**
     * 创建审批实例
     *
     * @param request 创建审批请求
     * @return 审批实例ID
     */
    @PostMapping
    @Operation(summary = "创建审批实例", description = "提交新的审批申请")
    public ApiResponse<Long> createApproval(@RequestBody CreateApprovalRequest request) {
        Long instanceId = approvalInstanceService.createApproval(request);
        return ApiResponse.success(instanceId);
    }

    /**
     * 同意审批
     *
     * @param instanceId 审批实例ID
     * @param request 审批请求
     * @return 处理结果
     */
    @PostMapping("/{instanceId}/agree")
    @Operation(summary = "同意审批", description = "审批人同意当前审批")
    public ApiResponse<Boolean> agreeApproval(
            @Parameter(description = "审批实例ID") @PathVariable Long instanceId,
            @RequestBody ApprovalRequest request) {
        approvalInstanceService.handleApproval(instanceId, request, ApprovalEvent.AGREE);
        return ApiResponse.success(true);
    }

    /**
     * 驳回审批
     *
     * @param instanceId 审批实例ID
     * @param request 审批请求
     * @return 处理结果
     */
    @PostMapping("/{instanceId}/reject")
    @Operation(summary = "驳回审批", description = "审批人驳回当前审批")
    public ApiResponse<Boolean> rejectApproval(
            @Parameter(description = "审批实例ID") @PathVariable Long instanceId,
            @RequestBody ApprovalRequest request) {
        approvalInstanceService.handleApproval(instanceId, request, ApprovalEvent.REJECT);
        return ApiResponse.success(true);
    }

    /**
     * 撤回审批
     *
     * @param instanceId 审批实例ID
     * @param request 审批请求
     * @return 处理结果
     */
    @PostMapping("/{instanceId}/withdraw")
    @Operation(summary = "撤回审批", description = "申请人撤回审批")
    public ApiResponse<Boolean> withdrawApproval(
            @Parameter(description = "审批实例ID") @PathVariable Long instanceId,
            @RequestBody ApprovalRequest request) {
        approvalInstanceService.handleApproval(instanceId, request, ApprovalEvent.WITHDRAW);
        return ApiResponse.success(true);
    }

    /**
     * 获取审批详情
     *
     * @param instanceId 审批实例ID
     * @return 审批实例详情
     */
    @GetMapping("/{instanceId}")
    @Operation(summary = "获取审批详情", description = "查询审批实例的详细信息")
    public ApiResponse<ApprovalInstance> getApprovalDetail(
            @Parameter(description = "审批实例ID") @PathVariable Long instanceId) {
        ApprovalInstance instance = approvalInstanceService.getById(instanceId);
        return ApiResponse.success(instance);
    }
}

四、复杂场景实战：动态分支、会签与并行审批

4.1 动态分支审批实现

动态分支是指审批流程根据业务数据的不同而走向不同的审批路径。例如，我们设计一个费用报销审批流程：

金额 ≤ 1000 元：部门经理审批 → 结束
1000 元 < 金额 ≤ 5000 元：部门经理审批 → 财务经理审批 → 结束
金额 > 5000 元：部门经理审批 → 财务经理审批 → 总经理审批 → 结束

首先，我们需要在数据库中配置这个流程的定义：

-- 插入流程定义
INSERT INTO process_definition (process_key, name, description, category, is_active)
VALUES ('EXPENSE_REIMBURSEMENT', '费用报销流程', '员工费用报销审批流程', 'FINANCE', 1);

-- 获取流程ID（假设为1）
SET @process_id = 1;

-- 插入审批节点
INSERT INTO approval_node (process_id, node_key, name, type, assignee_type, assignee_value, sort, is_skipable)
VALUES
(@process_id, 'DEPT_MANAGER', '部门经理审批', 'NORMAL', 'ROLE', 'DEPT_MANAGER', 1, 0),
(@process_id, 'FINANCE_MANAGER', '财务经理审批', 'NORMAL', 'ROLE', 'FINANCE_MANAGER', 2, 0),
(@process_id, 'GENERAL_MANAGER', '总经理审批', 'NORMAL', 'ROLE', 'GENERAL_MANAGER', 3, 0),
(@process_id, 'END', '结束', 'END', 'NONE', '', 4, 0);

-- 插入节点转换规则
INSERT INTO node_transition (process_id, source_node_key, target_node_key, event, condition_expression, sort)
VALUES
-- 部门经理审批后的分支
(@process_id, 'DEPT_MANAGER', 'END', 'AGREE', 'amount <= 1000', 1),
(@process_id, 'DEPT_MANAGER', 'FINANCE_MANAGER', 'AGREE', 'amount > 1000 && amount <= 5000', 2),
(@process_id, 'DEPT_MANAGER', 'FINANCE_MANAGER', 'AGREE', 'amount > 5000', 3),
-- 财务经理审批后的分支
(@process_id, 'FINANCE_MANAGER', 'END', 'AGREE', 'amount <= 5000', 1),
(@process_id, 'FINANCE_MANAGER', 'GENERAL_MANAGER', 'AGREE', 'amount > 5000', 2),
-- 总经理审批后结束
(@process_id, 'GENERAL_MANAGER', 'END', 'AGREE', '', 1),
-- 各节点驳回规则（回到申请人）
(@process_id, 'DEPT_MANAGER', 'END', 'REJECT', '', 1),
(@process_id, 'FINANCE_MANAGER', 'END', 'REJECT', '', 1),
(@process_id, 'GENERAL_MANAGER', 'END', 'REJECT', '', 1);

当部门经理同意审批后，规则引擎会根据金额判断下一步该走向哪个节点：

// 这部分逻辑已在NodeTransitionService中实现
// 当处理部门经理同意事件时，会调用以下代码
String nextNodeKey = transitionService.findNextNodeKey(
    instance.getProcessId(), "DEPT_MANAGER", "AGREE", businessData);

其中businessData包含了报销金额等信息，规则引擎会根据配置的条件表达式进行判断，返回正确的下一个节点标识。

4.2 会签审批实现

会签审批要求多个角色或用户都审批通过后才能进入下一环节。例如，项目立项审批需要技术部、财务部和业务部三个部门的经理全部同意。

配置会签流程：

-- 假设流程ID为2
SET @process_id = 2;

-- 插入审批节点
INSERT INTO approval_node (process_id, node_key, name, type, assignee_type, assignee_value, sort, is_skipable)
VALUES
(@process_id, 'START', '开始', 'START', 'NONE', '', 1, 0),
(@process_id, 'DEPARTMENT_COUNTERSIGN', '部门会签', 'COUNTERSIGN', 'ROLE', 'TECH_MANAGER,FINANCE_MANAGER,BUSINESS_MANAGER', 2, 0),
(@process_id, 'GENERAL_MANAGER', '总经理审批', 'NORMAL', 'ROLE', 'GENERAL_MANAGER', 3, 0),
(@process_id, 'END', '结束', 'END', 'NONE', '', 4, 0);

-- 插入节点转换规则
INSERT INTO node_transition (process_id, source_node_key, target_node_key, event, condition_expression, sort)
VALUES
(@process_id, 'START', 'DEPARTMENT_COUNTERSIGN', 'SUBMIT', '', 1),
(@process_id, 'DEPARTMENT_COUNTERSIGN', 'GENERAL_MANAGER', 'AGREE', '', 1),
(@process_id, 'DEPARTMENT_COUNTERSIGN', 'END', 'REJECT', '', 1),
(@process_id, 'GENERAL_MANAGER', 'END', 'AGREE', '', 1),
(@process_id, 'GENERAL_MANAGER', 'END', 'REJECT', '', 1);

当流程进入会签节点时，CountersignState的onEnter方法会创建多个审批任务，分别分配给技术部经理、财务部经理和业务部经理：

// CountersignState的onEnter方法会调用以下服务方法
taskService.createCountersignTasks(instance, nodeKey);

// 该方法的实现逻辑大致如下
public void createCountersignTasks(ApprovalInstance instance, String nodeKey) {
    // 查询节点定义
    ApprovalNode node = approvalNodeService.getByProcessIdAndNodeKey(instance.getProcessId(), nodeKey);

    // 解析处理人
    String[] assigneeIds = node.getAssigneeValue().split(",");

    // 为每个处理人创建任务
    for (String assigneeId : assigneeIds) {
        ApprovalTask task = new ApprovalTask();
        task.setInstanceId(instance.getId());
        task.setNodeKey(nodeKey);
        task.setNodeName(node.getName());
        task.setAssigneeId(assigneeId);
        task.setAssigneeName(getUserName(assigneeId)); // 获取用户名
        task.setStatus("PENDING");
        task.setPriority(instance.getPriority());
        save(task);
    }
}

每个处理人完成审批后，系统会记录其审批结果。当最后一个处理人完成审批后，系统会判断所有结果：

// 检查是否所有任务都已完成
boolean allCompleted = allTasks.stream()
    .allMatch(task -> "COMPLETED".equals(task.getStatus()));

if (allCompleted) {
    // 判断是否有驳回
    boolean hasReject = allResults.stream()
        .anyMatch(r -> "REJECT".equals(r.getResult()));

    // 根据结果决定下一步
    ApprovalEvent finalEvent = hasReject ? ApprovalEvent.REJECT : ApprovalEvent.AGREE;
    // ...
}

4.3 并行审批实现

并行审批允许多个审批节点同时进行，全部完成后再进入下一环节。例如，合同审批中，法务审核和财务审核可以并行处理。

配置并行审批流程：

-- 假设流程ID为3
SET @process_id = 3;

-- 插入审批节点（包括并行节点和其子节点）
INSERT INTO approval_node (process_id, node_key, name, type, assignee_type, assignee_value, sort, is_skipable)
VALUES
(@process_id, 'START', '开始', 'START', 'NONE', '', 1, 0),
(@process_id, 'PARALLEL_REVIEW', '并行审核', 'PARALLEL', 'NONE', '', 2, 0),
(@process_id, 'LEGAL_REVIEW', '法务审核', 'NORMAL', 'ROLE', 'LEGAL_MANAGER', 3, 0),
(@process_id, 'FINANCE_REVIEW', '财务审核', 'NORMAL', 'ROLE', 'FINANCE_MANAGER', 3, 0),
(@process_id, 'EXECUTIVE_APPROVAL', '高管审批', 'NORMAL', 'ROLE', 'EXECUTIVE', 4, 0),
(@process_id, 'END', '结束', 'END', 'NONE', '', 5, 0);

-- 插入节点转换规则
INSERT INTO node_transition (process_id, source_node_key, target_node_key, event, condition_expression, sort)
VALUES
(@process_id, 'START', 'PARALLEL_REVIEW', 'SUBMIT', '', 1),
(@process_id, 'PARALLEL_REVIEW', 'EXECUTIVE_APPROVAL', 'AGREE', '', 1),
(@process_id, 'EXECUTIVE_APPROVAL', 'END', 'AGREE', '', 1),
(@process_id, 'LEGAL_REVIEW', 'PARALLEL_REVIEW', 'AGREE', '', 1),
(@process_id, 'LEGAL_REVIEW', 'END', 'REJECT', '', 1),
(@process_id, 'FINANCE_REVIEW', 'PARALLEL_REVIEW', 'AGREE', '', 1),
(@process_id, 'FINANCE_REVIEW', 'END', 'REJECT', '', 1),
(@process_id, 'EXECUTIVE_APPROVAL', 'END', 'REJECT', '', 1);

当流程进入并行节点时，ParallelApprovalState的onEnter方法会创建并行子节点的任务：

// ParallelApprovalState的onEnter方法会调用以下服务方法
parallelNodeRelationService.createParallelRelationsAndTasks(instance, getStateKey());

// 该方法的实现逻辑大致如下
public void createParallelRelationsAndTasks(ApprovalInstance instance, String parentNodeKey) {
    // 查询并行节点的子节点（这里简化处理，实际应根据流程定义查询）
    List<ApprovalNode> childNodes = approvalNodeService.getParallelChildNodes(instance.getProcessId(), parentNodeKey);

    for (ApprovalNode childNode : childNodes) {
        // 创建并行节点关系记录
        ParallelNodeRelation relation = new ParallelNodeRelation();
        relation.setInstanceId(instance.getId());
        relation.setParentNodeKey(parentNodeKey);
        relation.setChildNodeKey(childNode.getNodeKey());
        relation.setStatus("RUNNING");
        parallelNodeRelationMapper.insert(relation);

        // 为子节点创建审批任务
        approvalTaskService.createTaskForNode(instance, childNode);
    }
}

每个子节点的审批完成后，都会回到并行节点。系统会检查是否所有并行子节点都已完成：

// 检查所有并行子节点是否都已完成
List<ParallelNodeRelation> allRelations = parallelNodeRelationService.listByInstanceAndParentNode(
    instance.getId(), getStateKey());

boolean allCompleted = allRelations.stream()
    .allMatch(r -> "COMPLETED".equals(r.getStatus()));

if (allCompleted) {
    // 所有并行节点都已完成，进入下一个节点
    // ...
}

五、状态机审批引擎的高级特性与扩展

5.1 审批回退与撤回机制

在实际业务中，审批回退和撤回是常见需求。我们可以通过状态机模式优雅地实现这些功能：

审批回退：审批人可以将审批单退回至前序节点。实现时需要：
- 在状态转换规则中定义回退路径
- 保存审批历史，以便回退时恢复前序状态
- 处理回退时的任务重新分配

/**
 * 处理回退事件
 */
private StateHandleResult handleRollback(StateContext context) {
    ApprovalInstance instance = context.getApprovalInstance();
    ApprovalAction action = context.getApprovalAction();

    // 获取要回退到的目标节点（可以从action的扩展参数中获取）
    String targetNodeKey = (String) context.getExtraParams().get("targetNodeKey");
    if (!StringUtils.hasText(targetNodeKey)) {
        return StateHandleResult.failure("Target node is required for rollback");
    }

    // 记录回退操作
    action.setAction("ROLLBACK");
    actionService.save(action);

    // 取消当前节点的所有未完成任务
    taskService.cancelTasksByInstanceIdAndNodeKey(instance.getId(), getStateKey());

    // 创建目标节点的审批任务
    taskService.createNextTasks(instance, targetNodeKey);

    return StateHandleResult.success(targetNodeKey, instance);
}

审批撤回：申请人可以在审批完成前撤回申请。实现时需要：
- 检查申请人权限
- 终止当前所有审批任务
- 将状态转换为已撤回

/**
 * 处理撤回事件
 */
private StateHandleResult handleWithdraw(StateContext context) {
    ApprovalInstance instance = context.getApprovalInstance();
    ApprovalAction action = context.getApprovalAction();

    // 检查是否为申请人操作
    if (!instance.getApplicantId().equals(action.getOperatorId())) {
        return StateHandleResult.failure("Only applicant can withdraw approval");
    }

    // 记录撤回操作
    action.setAction("WITHDRAW");
    actionService.save(action);

    // 取消所有未完成任务
    taskService.cancelAllPendingTasks(instance.getId());

    // 更新实例状态
    instance.setStatus("WITHDRAWN");
    instance.setCompleteTime(LocalDateTime.now());

    return StateHandleResult.success("END", instance);
}

5.2 审批代理与权限控制

审批代理功能允许用户将自己的审批权限临时委托给他人。实现这一功能需要：

设计代理规则表，存储代理关系
在任务分配时检查是否有有效的代理关系
在权限验证时考虑代理关系

/**
 * 获取实际处理人（考虑代理关系）
 */
public String getActualAssignee(String originalAssigneeId, LocalDateTime taskCreateTime) {
    // 查询有效的代理规则
    LambdaQueryWrapper<ApprovalProxy> queryWrapper = new LambdaQueryWrapper<>();
    queryWrapper.eq(ApprovalProxy::getOriginalUserId, originalAssigneeId)
        .eq(ApprovalProxy::getIsActive, 1)
        .le(ApprovalProxy::getStartDate, taskCreateTime)
        .ge(ApprovalProxy::getEndDate, taskCreateTime);

    ApprovalProxy proxy = approvalProxyService.getOne(queryWrapper);

    // 如果有有效的代理，返回代理人ID，否则返回原处理人ID
    return proxy != null ? proxy.getProxyUserId() : originalAssigneeId;
}

权限控制则需要在处理审批操作前验证当前用户是否有权限：

/**
 * 验证审批权限
 */
public boolean validateApprovalPermission(Long taskId, String userId) {
    ApprovalTask task = approvalTaskService.getById(taskId);
    if (task == null) {
        return false;
    }

    // 检查是否为任务的处理人或其代理人
    if (task.getAssigneeId().equals(userId)) {
        return true;
    }

    // 检查是否有代理关系
    return hasProxyPermission(task.getAssigneeId(), userId);
}

5.3 与工作流引擎的对比与集成

本文实现的状态机审批引擎与主流工作流引擎（如 Activiti、Flowable）相比，有以下特点：

特性	状态机审批引擎	主流工作流引擎
复杂度	简单，轻量级	复杂，全功能
学习曲线	平缓	陡峭
灵活性	高，易于定制	中等，受规范约束
性能	高	中等
适用场景	中小型审批场景	复杂流程场景

在实际项目中，可以根据需求选择：

简单场景：直接使用本文实现的状态机审批引擎
复杂场景：集成主流工作流引擎
混合场景：核心审批逻辑使用状态机，复杂流程部分集成工作流引擎

集成示例（与 Flowable 集成）：

/**
 * 与Flowable集成的适配器
 */
@Component
public class FlowableAdapter {
    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    /**
     * 启动Flowable流程
     */
    public String startProcess(String processDefinitionKey, Map<String, Object> variables) {
        ProcessInstance instance = runtimeService.startProcessInstanceByKey(processDefinitionKey, variables);
        return instance.getId();
    }

    /**
     * 完成Flowable任务
     */
    public void completeTask(String taskId, String userId, Map<String, Object> variables) {
        // 设置处理人
        taskService.setAssignee(taskId, userId);
        // 完成任务
        taskService.complete(taskId, variables);
    }

    /**
     * 将Flowable事件转换为本地状态机事件
     */
    public ApprovalEvent convertFlowableEventToLocalEvent(FlowableEvent event) {
        // 根据Flowable事件类型转换为本地事件
        if (event instanceof TaskCompletedEvent) {
            return ApprovalEvent.AGREE;
        } else if (event instanceof TaskRejectedEvent) {
            return ApprovalEvent.REJECT;
        }
        // 其他事件转换...
        return null;
    }
}

六、性能优化与最佳实践

6.1 状态机引擎的性能优化

为了提高状态机审批引擎的性能，可以采用以下优化策略：

状态缓存：将常用的状态定义和转换规则缓存到内存中，减少数据库访问

/**
 * 带缓存的节点转换服务
 */
@Service
public class CachedNodeTransitionService extends NodeTransitionService {
    private final LoadingCache<String, List<NodeTransition>> transitionCache;

    public CachedNodeTransitionService(NodeTransitionMapper mapper, RuleEvaluator evaluator) {
        super(mapper, evaluator);

        // 初始化缓存，过期时间设置为1小时
        transitionCache = CacheBuilder.newBuilder()
            .expireAfterWrite(1, TimeUnit.HOURS)
            .maximumSize(1000)
            .build(new CacheLoader<>() {
                @Override
                public List<NodeTransition> load(String key) {
                    // 解析key，格式为"processId:sourceNodeKey:event"
                    String[] parts = key.split(":");
                    Long processId = Long.parseLong(parts[0]);
                    String sourceNodeKey = parts[1];
                    String event = parts[2];

                    // 从数据库加载转换规则
                    return queryTransitionsFromDb(processId, sourceNodeKey, event);
                }
            });
    }

    @Override
    public String findNextNodeKey(Long processId, String sourceNodeKey, String event, Map<String, Object> businessData) {
        try {
            // 从缓存获取转换规则
            String cacheKey = processId + ":" + sourceNodeKey + ":" + event;
            List<NodeTransition> transitions = transitionCache.get(cacheKey);

            // 评估转换条件（与之前逻辑相同）
            // ...

            return nextNodeKey;
        } catch (ExecutionException e) {
            log.error("Failed to get transitions from cache", e);
            // 缓存获取失败时，直接从数据库查询
            return super.findNextNodeKey(processId, sourceNodeKey, event, businessData);
        }
    }

    // 其他方法...
}

异步处理：将审批通知、日志记录等非核心操作异步化

/**
 * 状态机测试示例
 */
@SpringBootTest
public class StateMachineTest {
    @Autowired
    private StateMachine stateMachine;

    @Autowired
    private StateManager stateManager;

    @Test
    public void testNormalApprovalFlow() {
        // 创建测试用例
        ApprovalInstance instance = createTestInstance();
        StateContext context = createTestContext(instance);

        // 测试提交事件
        StateHandleResult result = stateMachine.handleEvent(context, ApprovalEvent.SUBMIT);
        assertTrue(result.isSuccess());
        assertEquals("DEPT_MANAGER", result.getNextStateKey());

        // 测试部门经理同意
        context = createTestContext(instance);
        result = stateMachine.handleEvent(context, ApprovalEvent.AGREE);
        assertTrue(result.isSuccess());
        assertEquals("FINANCE_MANAGER", result.getNextStateKey());

        // 其他测试步骤...
    }

    @Test
    public void testCountersignFlow() {
        // 会签流程测试...
    }

    @Test
    public void testParallelFlow() {
        // 并行流程测试...
    }
}

数据库优化：为常用查询创建合适的索引，使用分页查询等

6.2 最佳实践与设计原则

在使用状态机模式开发审批系统时，应遵循以下最佳实践：

单一职责原则：每个状态类只负责处理与其相关的事件和行为
开闭原则：新增状态或转换规则时，应通过添加新类实现，而非修改现有代码
状态可视化：使用工具将状态转换关系可视化，便于理解和维护
异常处理：在状态转换过程中妥善处理异常，确保状态一致性
事务管理：状态转换操作应在事务中执行，确保数据一致性
审计日志：记录所有状态转换和审批操作，便于追溯
可测试性：设计时考虑可测试性，为每个状态和转换路径编写单元测试

/**
 * 状态机测试示例
 */
@SpringBootTest
public class StateMachineTest {
    @Autowired
    private StateMachine stateMachine;

    @Autowired
    private StateManager stateManager;

    @Test
    public void testNormalApprovalFlow() {
        // 创建测试用例
        ApprovalInstance instance = createTestInstance();
        StateContext context = createTestContext(instance);

        // 测试提交事件
        StateHandleResult result = stateMachine.handleEvent(context, ApprovalEvent.SUBMIT);
        assertTrue(result.isSuccess());
        assertEquals("DEPT_MANAGER", result.getNextStateKey());

        // 测试部门经理同意
        context = createTestContext(instance);
        result = stateMachine.handleEvent(context, ApprovalEvent.AGREE);
        assertTrue(result.isSuccess());
        assertEquals("FINANCE_MANAGER", result.getNextStateKey());

        // 其他测试步骤...
    }

    @Test
    public void testCountersignFlow() {
        // 会签流程测试...
    }

    @Test
    public void testParallelFlow() {
        // 并行流程测试...
    }
}
