从Flash闪存基础到SD NAND实测：一颗“贴片式TF卡”是怎么工作的

一、前言

如果你拆过行车记录仪、无人机或者工业控制器，可能会在电路板上发现一颗黑色的小芯片，大小只有指甲盖的一半，底部有焊盘直接贴在板子上。这颗芯片就是SD NAND，也叫贴片式TF卡。

它和普通TF卡功能一样，但不需要卡座，直接焊接。那么它内部是怎么工作的？和普通NAND Flash有什么区别？实际性能如何？

这篇文章从Flash闪存的基础知识讲起，再到SD NAND的原理和实测数据，尽量写得通俗易懂。

二、Flash闪存基础

2.1 什么是NAND Flash

NAND Flash是一种非易失性存储器，断电后数据不会丢失。它广泛用于U盘、SSD、存储卡等产品。

NAND Flash的基本存储单元是“浮栅晶体管”。通过控制浮栅里的电荷量来表示0和1。写入数据时，给晶体管施加高压，电荷穿过氧化层进入浮栅。擦除数据时，反向施加高压，把电荷拉出来。

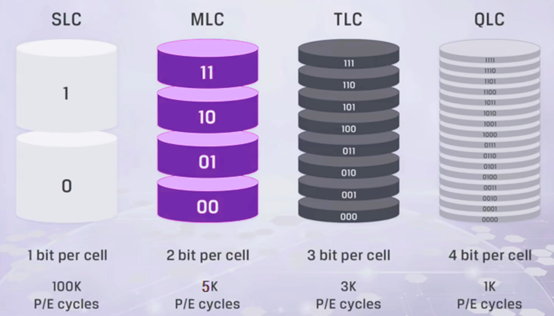

2.2 SLC、MLC、TLC的区别

NAND Flash按每个单元存储的比特数分为几种类型：

• SLC：每单元存1比特，只有0和1两种状态。速度快、寿命长（约10万次擦写）、成本高。
• MLC：每单元存2比特，4种状态。速度、寿命、成本居中。
• TLC：每单元存3比特，8种状态。容量大、成本低，但寿命短（约500-1000次擦写）。
• QLC：每单元存4比特，16种状态。容量更大，寿命更短。

简单理解：一个房间住的人越少，住得越舒服，但人均成本越高。SLC是“单人间”，TLC是“八人间”。

2.3 NAND Flash的几个痛点

NAND Flash有几个天生的问题，需要主控来处理：

坏块：出厂时就可能有坏块，使用过程中还会产生新坏块。主控必须能识别坏块并跳过。

位翻转：读取时可能出现比特错误，需要ECC纠错来检测和纠正。

写放大：NAND不能覆盖写，必须先擦除再写入。擦除以块为单位，写入以页为单位，导致实际写入量大于逻辑写入量。

磨损：每个块的擦写次数有限，需要磨损均衡算法让所有块的擦写次数平均。

这些问题在裸NAND芯片上都需要主控来处理，而SD NAND把这些都封装好了。

三、SD NAND是什么

SD NAND可以理解为“内置了SD控制器的NAND Flash”。它把一颗NAND闪存和一颗SD控制器封装在一起，对外提供标准的SD接口。

它的几个别名：贴片式TF卡、SD Flash、工业级SD卡。

核心特点：

• 即贴即用：直接焊接在PCB上，不需要卡座
• 接口标准：兼容SD2.0/SD3.0，支持SDIO和SPI模式
• 内置算法：ECC纠错、坏块管理、磨损均衡、垃圾回收
• SMART功能：可监测写入量、坏块数、剩余寿命

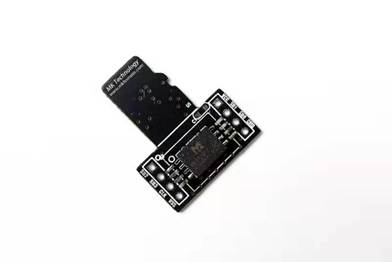

我拿到的是MK米客方德的SD NAND样品，型号MKDV2GIL-AST，容量2Gbit（256MB），SLC颗粒，工业宽温级（-40℃~85℃），LGA-8封装，6x8mm。

四、SD NAND和普通TF卡的区别

核心差异：SD NAND面向工业场景，强调可靠性和长寿命；普通TF卡面向消费场景，强调成本和可更换性。

五、实测数据

5.1 测试环境

• 主控：STM32F407，SPI模式
• 电源：3.3V
• 测试工具：H2testw、Agilent U1252B万用表、高低温箱

5.2 功耗测试

待机仅80μA，对于电池供电的设备来说非常友好。读取电流25mA，在SPI模式SD卡中属于较低水平。

5.3 速度测试

PC端通过读卡器测试：

• 读取：约21.8 MB/s
• 写入：约10.1 MB/s

STM32 SPI模式（25MHz）：

• 读取：约2.5 MB/s
• 写入：约1.8 MB/s

SPI模式速度受限于总线，但对于日志存储、传感器数据采集等应用完全够用。如果需要更高速度，可以切换到SDIO模式。

5.4 温度测试

连续运行72小时，未出现错误。宽温指标扎实。

5.5 与TF卡对比

在同一块板子上对比TF卡槽+普通TF卡（闪迪Class 10）：

振动测试中，TF卡槽在500次振动后开始偶尔掉卡，应该是卡座弹片疲劳导致的接触不良。SD NAND焊接固定，全程正常。

六、SMART功能

SD NAND支持SMART，通过CMD56命令可以读取健康状态信息。

我写了一个简单的读取函数，每星期读取一次：

c

// 读取SMART数据

uint8_t cmd[6] = {0x56, 0x00, 0x00, 0x00, 0x01, 0x00};

sd_send_cmd(cmd, 6);

for (int i = 0; i < 512; i++) {

smart_data[i] = spi_read();

}

解析出的信息包括：

• 总写入数据量
• 出厂坏块数、新增坏块数
• 剩余使用寿命（%）
• 正常/异常掉电次数

目前写入量约2GB，新增坏块数为0，剩余寿命100%。这个功能对于工业设备的预防性维护很有价值。

七、驱动开发要点

7.1 初始化流程

c

// 1. 上电后发至少74个时钟

for (int i = 0; i < 10; i++) spi_write(0xFF);

// 2. CMD0复位

sd_cmd(CMD0, 0, 0x95); // 响应0x01

// 3. CMD8检测电压

sd_cmd(CMD8, 0x1AA, 0x87); // 响应0x01

// 4. 循环ACMD41等待初始化完成

do {

sd_cmd(CMD55, 0, 0x01);

r1 = sd_cmd(ACMD41, 0x40000000, 0x01);

} while (r1 != 0x00);

注意：初始化时钟必须低于400kHz，否则CMD0可能无响应。

7.2 读写操作

c

// 读单块

sd_cmd(CMD17, sector, 0x01);

while (spi_read() != 0xFE);

for (int i = 0; i < 512; i++) buf[i] = spi_read();

// 写单块

sd_cmd(CMD24, sector, 0x01);

spi_write(0xFE);

for (int i = 0; i < 512; i++) spi_write(buf[i]);

while (spi_read() != 0xFF); // 等待写入完成

写操作后的忙检测不可省略。

这颗SD NAND用下来，几点感受：MK SD NAND待机仅80μA、封装6x8mm、支持宽温和SMART预警，适合对抗振、长寿命有要求的工业场景，但成本高于普通TF卡且不可插拔。
