VMware：内存分层如何破解虚拟化环境下的容量困局？

阅读收获

• 掌握分层内存的核心价值链：理解为何内存扩展能直接转化为软件许可证成本削减，以及如何在 TCO 模型中量化这种收益，这对云厂商的架构决策和产品规划具有直接指导意义
• 掌握冷热数据分级的主流方案：Linux AutoNUMA/TPP、商用 SDM 方案（MemVerge）、硬件 Flat Memory Mode、DAMON 等多条技术路线的工作原理与适用场景，为技术选型提供全景视图
• 评估 CXL 对存储体系的重塑潜力：对比 NVMe 与 CXL 在延迟、带宽、一致性等维度的本质差异，预判下一代异构内存架构的演进方向，为研发规划提供技术参考
• 量化分层方案的实际落地效果：通过 VDI（性能损失 1%、容量翻倍）和数据库（Oracle <5%、SQL Server <10% 损耗）的真实基准测试，消除对性能风险的顾虑，加速采购决策

全文概览

在云计算和虚拟化部署中，一个看似矛盾的现象普遍存在：CPU 利用率长期徘徊在 50% 左右，而内存却捉襟见肘。这背后的本质是什么？当 DRAM 容量成为单节点可承载虚拟机数量的硬限制时，企业的选择往往被迫转向增加物理节点——这在成本结构上意味着额外的服务器投资、数据中心空间占用，以及最致命的：按 CPU 插槽计费的软件许可证成本激增。

在国内服务器价格高企、利旧改造需求旺盛的当下，一些云厂商开始探索一条新路径：通过分层内存技术（Memory Tiering），将冷数据卸载至低成本存储介质，在不改变应用代码的前提下，用 NVMe 或 CXL 等技术延伸内存容量。

这不仅是一个工程优化问题，更是一个架构理念的转变——从"用廉价存储代替 DRAM"的简单思路，升级为"通过智能分类释放 CPU 潜力"的系统方案。本文将通过 VMware 官方的真实场景数据，揭示分层内存技术如何在 VDI、数据库等生产环境中实现 2 倍密度提升，以及这背后的技术权衡与未来方向。

👉 划线高亮 观点批注

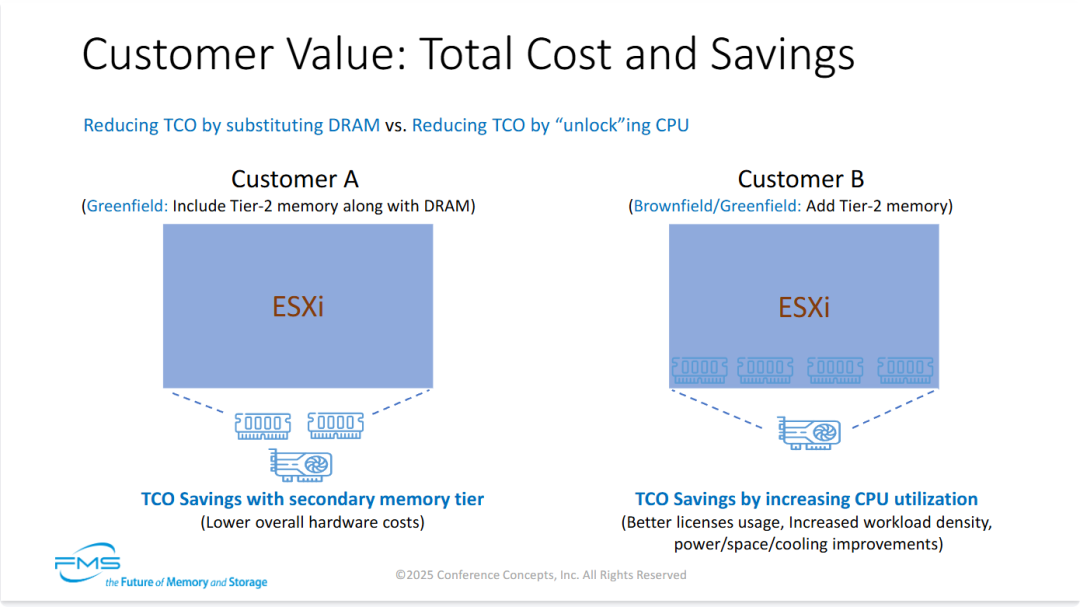

PPT 旨在对比两种通过引入 二级内存层（Tier-2 Memory） 来优化虚拟化环境（以 VMware ESXi 为例）总拥有成本（TCO）的不同策略

• 从“容量替代”转向“性能解锁”： 引入二级内存不仅仅是为了用廉价存储代替 DRAM（如客户 A 关注的硬件单价），更重要的价值在于通过消除内存容量瓶颈，释放 CPU 的计算潜力（如客户 B 关注的整体效率）。
• 内存扩展对软件许可成本的杠杆作用： 在虚拟化环境中（如 ESXi），限制单台服务器承载虚拟机数量的往往是内存容量而非 CPU。通过扩展内存层，可以显著提高单节点的工作负载密度，从而在相同计算需求下减少物理节点数和按 CPU 插槽计费的软件许可证支出。
• 分层内存策略的灵活性： 二级内存（可能涉及 CXL 扩展或持久内存技术）可以根据业务生命周期灵活介入。对于“绿地”项目可作为降本方案，对于“棕地”老旧系统则是通过内存扩容延长硬件生命周期、推迟大规模更替的有效手段。

这让我想起当下国内服务器价格高涨，不少云厂商都在做利旧相关的工作。很多应用场景如虚拟化和云桌面等，实际CPU的利用率并不高，但是通过多租户方式对外提供的资源消耗了大量内存容量。因此当下有不少厂商在基于老旧的服务器DRAM来扩展应用系统的内存容量

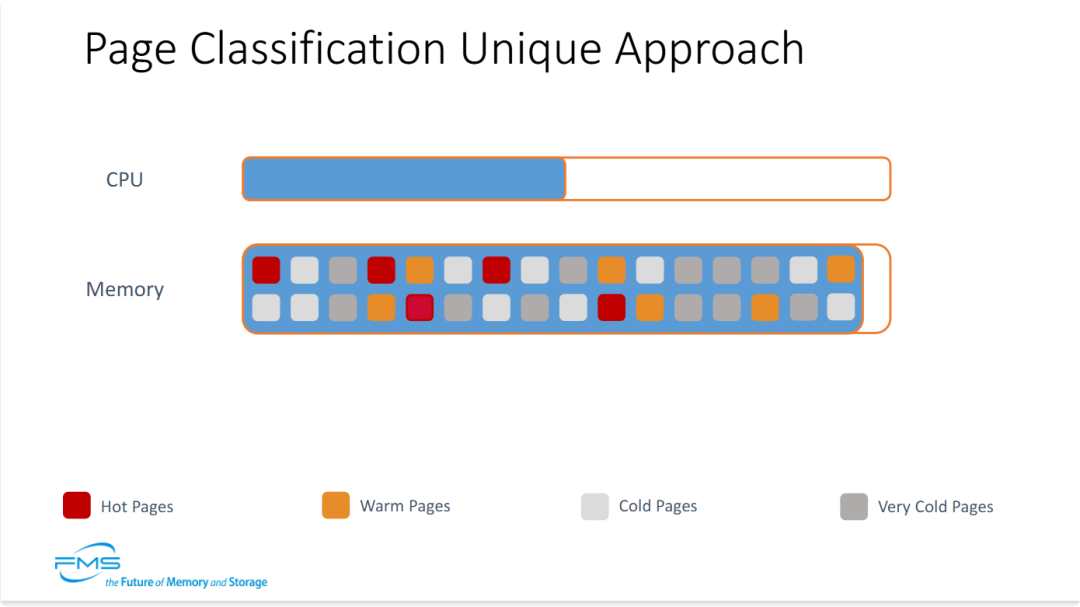

图片通过直观的进度条和色块矩阵，展示了 CPU 负载与内存页面状态之间的关系：

• 精细化数据感知是分层存储的前提： 要实现上一张图中提到的“二级内存层”优化，系统必须能够准确区分哪些是“热页面”，哪些是“极冷页面”。这种分类技术是决定数据放置（Data Placement）策略成败的关键。
• 优化资源分配的依据： 通过将页面分为四级（Hot, Warm, Cold, Very Cold），系统可以将热页面保留在昂贵的、低延迟的 DRAM 中，而将极冷页面迁移至成本更低、容量更大的二级内存（如 CXL 扩展内存或持久内存）中。
• 解决“内存壁垒”问题的切入点： 图片中 CPU 负载仅为一半，而内存页面显得非常拥挤且状态复杂。这暗示了在现代数据中心，通过智能的页面分类和迁移，可以“解锁”被冷数据占用的昂贵 DRAM 空间，从而提升整体 CPU 的有效利用率。

内存页面数据的冷热程度是根据访问频次以及语义来做区分的。业界有哪些方案是可以用来实现冷热数据分级？

Cite

在业界，实现内存冷热数据分级（Memory Tiering）的核心挑战在于：如何在不修改应用程序（透明性） 且极低性能开销的前提下，精准识别哪些内存页（Pages）是活跃的（Hot），哪些是基本不访问的（Cold）。

目前，业界主流方案主要分为操作系统内核、商用虚拟化软件、硬件厂商方案以及超大规模互联网公司自研四类：

Linux内核通过NUMA机制演进实现分级存储：AutoNUMA周期性扫描热页面并迁移至本地DRAM；Meta贡献的TPP（v5.18起）优化内存回收，支持主动降级（冷数据挤至慢速层）与快速升级（热数据提升回DRAM），实测DRAM占20%时性能损失仅5%。

商用SDM方案作为中间层插件提供细粒度控制：MemVerge通过驱动虚拟化统一内存池，自动搬运数据并支持快照；VMware在Hypervisor层将CXL/NVMe识别为NUMA节点，透明调度冷热数据。

硬件方案如Intel Flat Memory Mode将DRAM作为CXL/PMem的硬件缓存（Cache Line级），延迟低但对软件透明、灵活性差。

超大规模厂商自研方案：蚂蚁集团结合用户态监控与内核迁移支撑交易系统降本；Google基于内核DAMON框架（区域采样）进行大规模内存监控与调度。

核心技术对比表

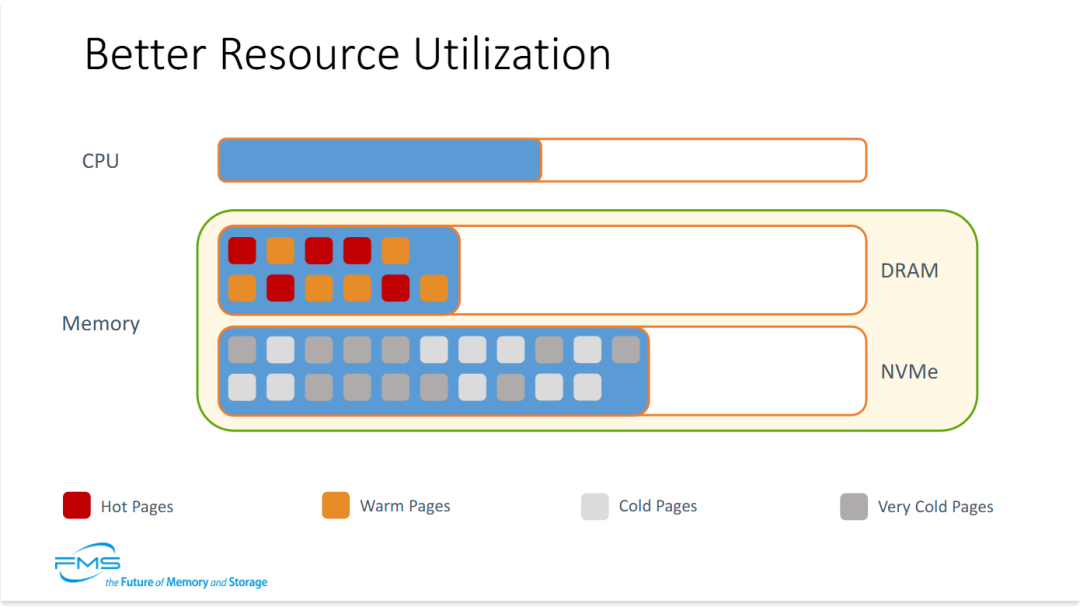

图展示了实施分层内存管理后的理想状态，将不同热度的页面分配到了最合适的物理介质中：

• 实现真正的“降本增效”： 通过将冷页面（Cold/Very Cold Pages）从 DRAM 卸载（Offload）到 NVMe 设备，系统在不影响核心性能的前提下，极大地释放了昂贵的 DRAM 资源。这意味着可以在相同的物理服务器上运行更多的虚拟机或容器。
• 内存容量的弹性扩展： 这种架构打破了传统主板插槽对内存容量的限制。利用 NVMe 存储作为内存的延伸，系统能够以远低于 DRAM 的每 GB 成本，获得近乎“无限”的逻辑内存容量。
• 为 CPU “解锁”更多潜力： 图中 DRAM 的大量空闲空间意味着系统现在有能力处理更多的活动数据。这对应了第一张 PPT 中提到的“通过增加 CPU 利用率来节省 TCO”，因为现在有足够的 DRAM 空间去支撑更多的并发计算任务，而不是让 CPU 处于等待状态。

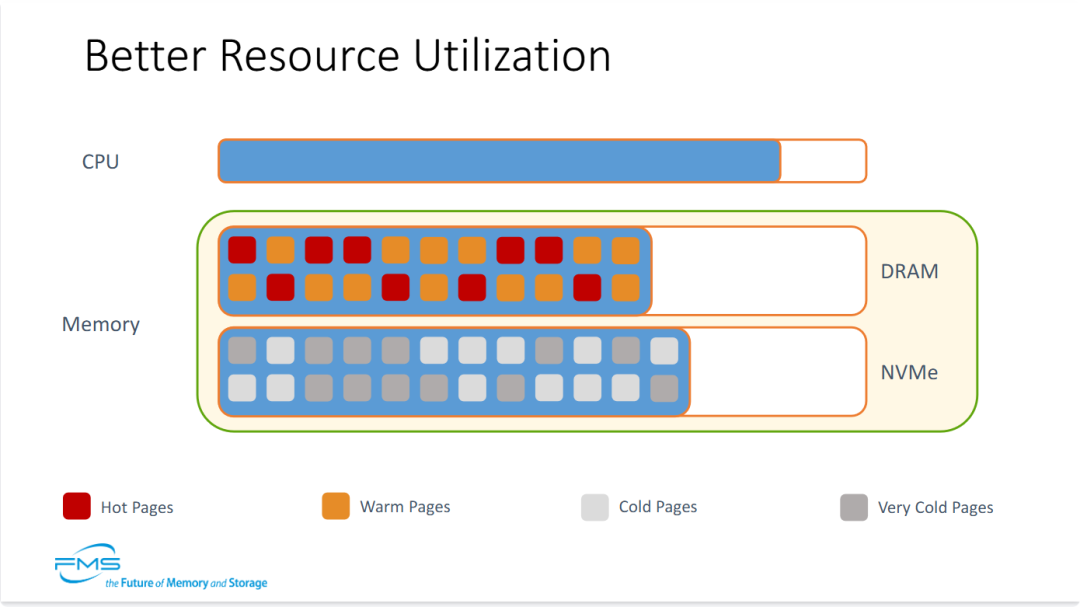

图通过对比 CPU 负载和内存填充情况的变化，揭示了分层内存技术对系统容量的“解锁”效应：

• 实现“内存受限”向“算力受限”的转化： 在传统服务器中，CPU 往往因为内存溢出而无法满载。本图展示了通过 NVMe 扩展内存层，成功将系统的瓶颈从内存容量转移回了 CPU 算力。这正是第一张图中“Customer B”所追求的：通过“解锁”CPU，极大提高了单台服务器的产出比。
• 显著提升硬件密度与投资回报率 (ROI)： 同样的硬件底座，通过分层技术，现在能跑接近两倍的任务（CPU 从 50% 提升至近满载）。这意味着企业可以用更少的物理节点完成相同的业务需求，从而大幅削减了服务器采购成本、数据中心机柜租金以及能耗支出。

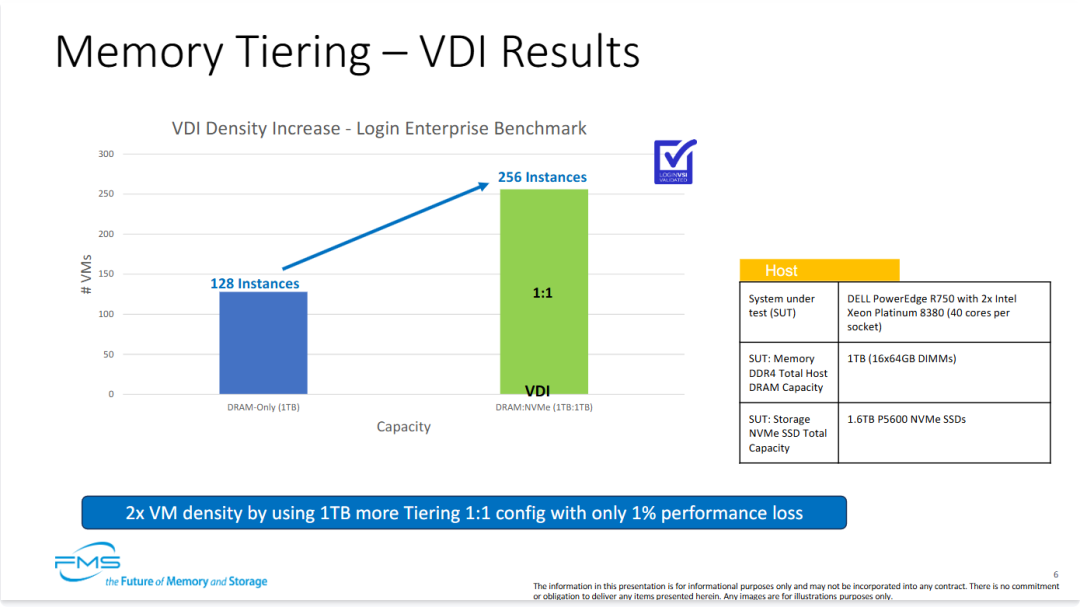

图展示了在 VDI（虚拟桌面基础架构） 场景下，使用 Login Enterprise Benchmark 进行压力测试的结果对比：

• 打破内存容量对密度的桎梏： 在 VDI 环境中，每个虚拟桌面都需要占用固定的物理内存。传统方案中，1TB DRAM 限制了只能跑 128 个桌面；而分层内存通过将“温/冷”桌面数据存放在 NVMe 中，直接让单机承载能力翻倍，验证了前文提到的“解锁 CPU 利用率”的逻辑。
• 近乎无损的性能平衡： 仅 1% 的性能损失是一个极其出色的技术指标。这表明其页面分类算法（Page Classification）和冷热数据迁移逻辑非常精准，确保了高频访问的数据始终驻留在高速 DRAM 中，而用户对二级内存带来的微小延迟几乎无感知。
• 极高的 TCO 优化潜力： 虽然增加了 NVMe SSD 的成本，但相对于再采购一台配备 1TB DRAM 的服务器（包括 CPU、主板、许可证和机架空间）而言，增加 NVMe 的支出微乎其微。这为大规模云桌面部署提供了一个极具性价比的参考模型。

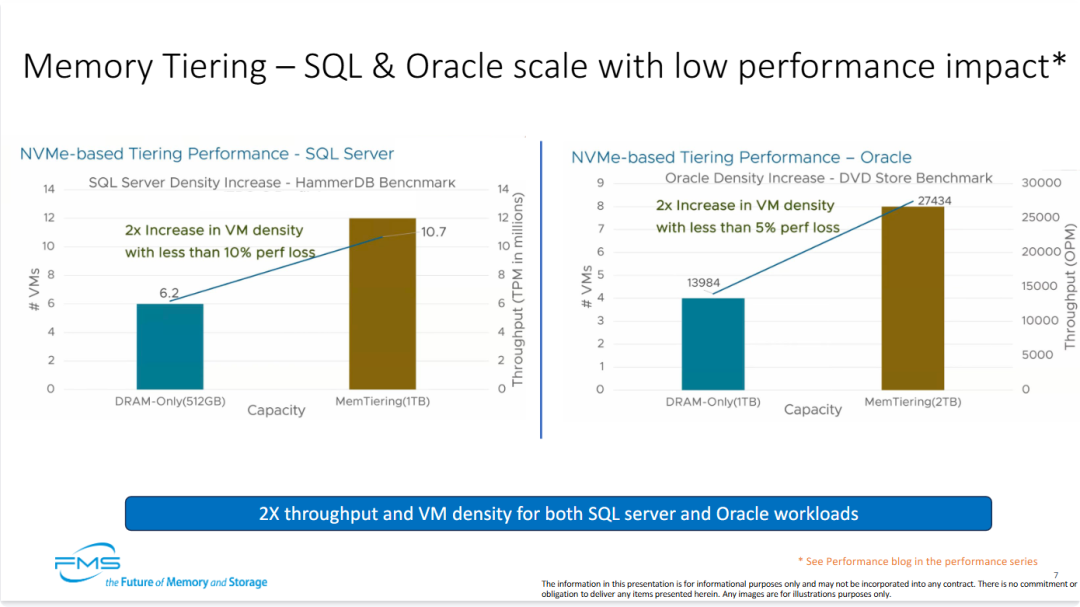

PPT 展示了在两种主流企业级数据库（SQL Server 和 Oracle）下，使用基于 NVMe 的分层内存方案的性能对比：

• 数据库场景下的“高可用内存扩展”： 数据库通常是“内存大户”，传统上为了保证性能必须全部驻留在 DRAM 中。此数据证明，通过智能分层，即便是 SQL Server 和 Oracle 这类重型应用，也可以利用 NVMe 扩展内存池，在不牺牲核心用户体验的前提下，处理双倍的业务流量。
• 性能损耗的可控性： 值得注意的是 Oracle 的性能损耗（<5%）比 SQL Server（<10%）更低。这反映了不同数据库引擎的内存访问模式对分层技术的敏感度差异，但总体而言，这种量级的损耗在换取 2 倍密度提升时，在商业决策中极具吸引力。
• 显著降低单次交易成本： 通过在同一台物理服务器上运行双倍的数据库实例，企业不仅节省了服务器硬件投资，更重要的是节省了极其昂贵的数据库软件许可证（License）费用。这标志着分层内存技术已从“实验室概念”成熟到了足以支撑企业核心任务（Mission-Critical）的水平。

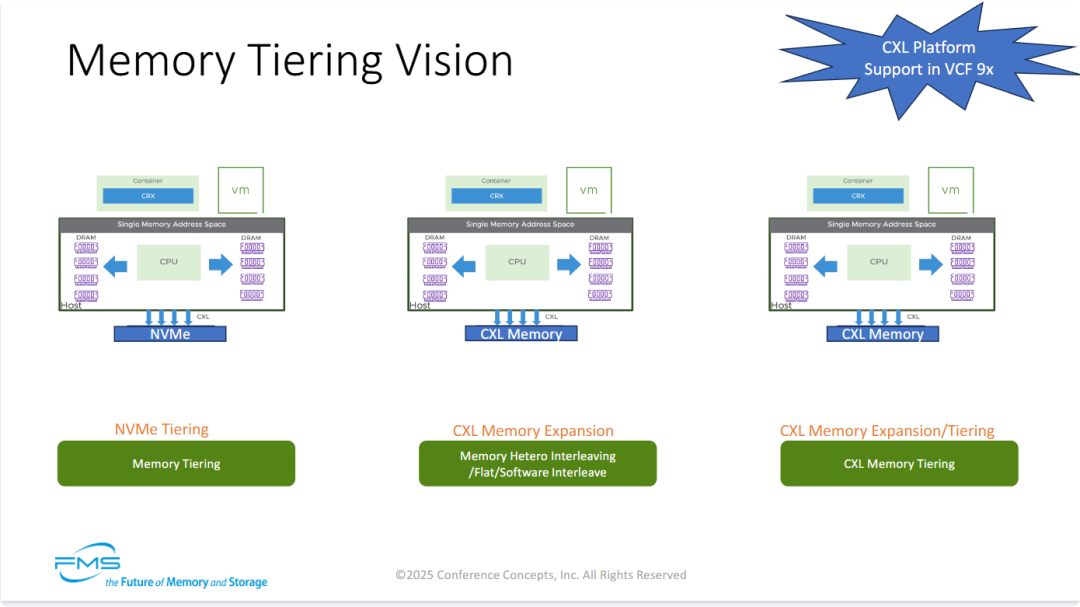

图通过三个阶段的架构图，描绘了内存扩展与分层技术的演进过程，顶部的蓝色星形标注特别强调了 “VCF 9x 版本将支持 CXL 平台”（VCF 指 VMware Cloud Foundation）：

• CXL 是未来内存架构的核心： 图片清晰地表明，业界正在从利用 NVMe 盘做内存分层，转向利用 CXL 协议连接的专用内存模组。CXL 提供了比传统 NVMe 更低的延迟和更高的带宽，使二级内存的性能更接近原生 DRAM。
• 从“存储模拟内存”转向“原生内存扩展”： 愿景的演进体现了从“软件驱动的 NVMe 换页（第一阶段）”到“软硬件协同的异构内存交织（第二阶段）”，再到“智能感知热度的 CXL 分层（终极阶段）”的转变。
• 生态系统的深度集成： 顶部关于 VCF 9x 的标注具有重要的行业意义。这预示着企业级虚拟化平台将原生支持 CXL 硬件，使得这种复杂的异构内存管理对上层的虚拟机（VM）和容器（Container）透明化，降低了企业采纳新技术门槛。

如何理解 CXL 提供了比传统 NVMe 更低的延迟和更高的带宽？

虽然 CXL (Compute Express Link) 和 NVMe (Non-Volatile Memory express) 底层都物理挂载在 PCIe 总线上，但它们在协议层、数据访问模式以及硬件处理逻辑上有着本质的区别。

尽管时下火热的模型推理和 Agentic 沙箱应用等这些场景，都将目光放在了Nvidia更极致的片上互联上，决心通过定制化的片上互联协议，如 NVLink、UAlink 来打破数据访问的内存墙。但笔者认为，在生态完全成熟之前，基于 CXL 的互联存储是相对更容易落地的可行方案，尽管其基于 PCIE 的底层协议注定了没有办法做到极致的传输带宽，但在绝大部分通用场景仍能满足存量应用的架构扩展

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

问题 1：内存分层的精准度瓶颈 文章提及页面分类是分层存储的前提。在实际部署中，如何在不同工作负载切换的场景下（如云桌面用户的日常办公到月末报表分析），保持对热/冷数据的动态识别准确率？这对系统开销和性能损耗会产生怎样的放大效应？

问题 2：CXL 生态的成熟度与替代路线 尽管 CXL 在延迟和一致性上相比 NVMe 有本质优势，但短期内物理硬件生态仍不完善。在等待 CXL 生态成熟的窗口期，国内云厂商是否应该投资基于 NVMe 的分层方案作为过渡？这会如何影响未来向 CXL 的平滑迁移？

问题 3：分层方案对应用架构的长期影响 当分层内存使得单节点容量"近乎无限"后，这是否会改变传统的分布式架构设计理念？换言之，在极端场景下，我们是否需要重新思考"纵向扩展"与"横向扩展"的成本-收益权衡？

原文标题：VMware by Broadcom Memory Vision for Real World Applications

Notice：Human's prompt, Datasets by Gemini-3-Pro

#FMS25 #CXL内存扩展
