网工必看｜VLAN三大端口类型（Access/Trunk/Hybrid）详解，告别配置混淆

做网络配置的小伙伴，肯定都被VLAN端口类型搞晕过——Access、Trunk、Hybrid，光听名字就够绕，配置时更是容易踩坑：明明划分了VLAN，终端却ping不通；交换机之间互联没反应，查了半天是端口模式配错了……

其实这三种端口类型，本质就是“VLAN流量的守门人”，核心区别只在于「允许哪些VLAN通过」和「对VLAN标签（Tag）的处理规则」。今天就用最通俗的语言+实操配置，一次性把这三个“守门人”讲透，新手也能轻松上手！

1. VLAN标签（Tag）：相当于数据帧的“身份凭证”，交换机靠这个标签识别数据属于哪个VLAN，实现不同VLAN流量的隔离。但普通终端（PC、打印机）看不懂这个标签，必须让端口处理后才能正常通信。

2. PVID（端口默认VLAN）：每个端口都有默认VLAN（默认是VLAN 1），当端口收到不带Tag的数据时，会自动给数据打上PVID对应的标签，相当于给“无身份的数据”分配一个默认归属。

铺垫完毕，正式拆解三大端口类型，重点看「核心用途+标签处理+实操配置+适用场景」，建议收藏备用！

一、Access端口：终端的“专属单行道”

Access端口是最基础、最常用的端口类型，主打一个“专一”——只能属于一个VLAN，相当于给终端设备划了一条“专属单行道”，只允许自己所属VLAN的流量通行，多一点都不允许。

核心特性（必记）

• 允许通过的VLAN：仅1个（仅允许VLAN ID与接口PVID相同的数据帧通过）；

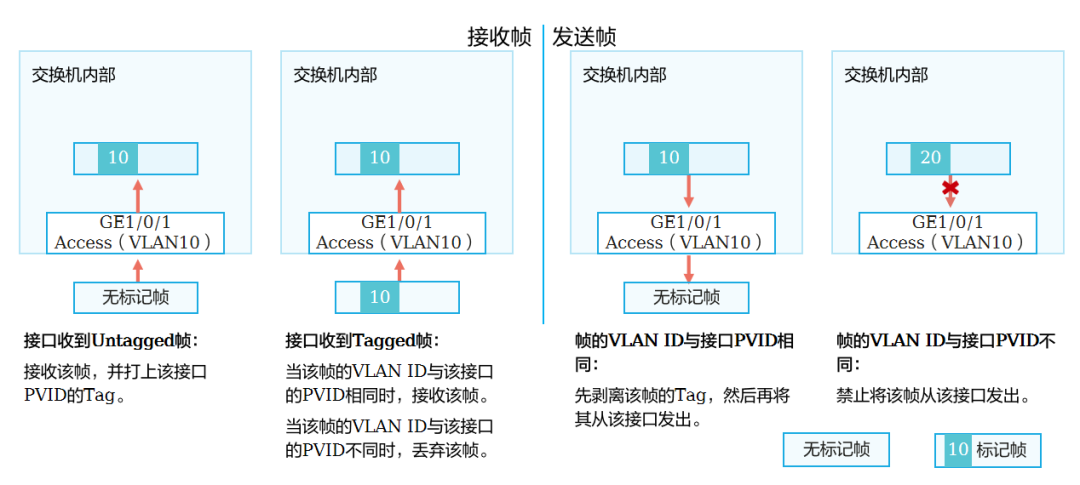

• 标签处理规则（关键）：

Access接口接收数据帧：

终端（PC、打印机等）发送的数据均为无Tag数据，端口接收后，会自动给该数据打上自身PVID（即绑定的VLAN）标签，标记数据归属后，供交换机内部识别和转发；若收到带Tag的数据（非自身绑定VLAN），会直接丢弃，不允许通行。

Access接口发送数据帧：

仅允许自身绑定的VLAN流量通过，转发前会强制剥离该VLAN的Tag标签，将无Tag数据发送给终端，确保终端能正常识别（终端无法解析Tag标签）。

实操配置（华为设备，极简版）

假设将端口0/0/1设为Access模式，绑定VLAN 20（财务部终端接入）：

system-view  # 进入系统视图
interface GigabitEthernet 0/0/1  # 进入目标端口
port link-type access  # 配置端口为Access模式
port default vlan 10  # 绑定VLAN 20（同时设置PVID为20）

适用场景

所有直接连接终端设备的场景，也是网工配置中最常遇到的场景：

• 办公区PC、笔记本接入交换机；
• 企业服务器、打印机（固定归属某一个业务VLAN）；
• 监控摄像头、IP电话（仅需单VLAN通信）。

避坑提醒

Access端口不能连接其他交换机，否则会导致VLAN隔离失效；如果终端无法获取IP，大概率是端口绑定的VLAN和DHCP服务器所在VLAN不一致。

二、Trunk端口：设备间的“多VLAN高速通道”

如果说Access是“终端专属道”，那Trunk就是“设备互联高速路”——专门用于交换机与交换机、交换机与路由器、防火墙等网络设备之间的互联，核心作用是透传多个VLAN的流量，让不同设备上的同名VLAN实现互通。

核心特性（必记）

• 允许通过的VLAN：多个（需手动指定允许透传的VLAN列表，默认仅允许VLAN 1通过）；
• Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

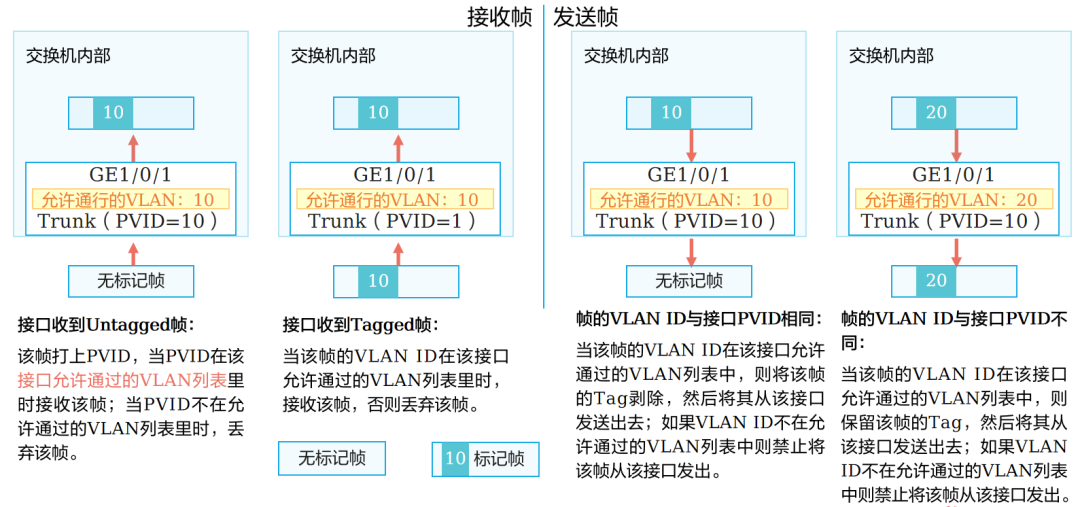

• 标签处理规则（关键）：

Trunk接口接收数据帧： 分两种情况——① 收到带Tag的数据：若该VLAN在端口“允许透传列表”内，直接保留Tag标签转发至交换机内部；若不在列表内，直接丢弃；② 收到无Tag的数据：自动打上端口的PVID（即Native VLAN）标签，标记后转发，若PVID对应的VLAN不在允许透传列表，同样丢弃。 Trunk接口发送数据帧： 仅剥离「Native VLAN（端口PVID）」的Tag标签，发送无Tag数据；其他允许透传的VLAN，均保留原有Tag标签转发，确保跨设备（交换机、路由器）时，VLAN身份不丢失，设备间能准确识别数据归属。

实操配置（华为设备，极简版）

假设将端口0/0/1设为Trunk模式，允许VLAN 10-100透传，修改Native VLAN为10：

system-view
interface GigabitEthernet 0/0/1  # 交换机互联常用端口
port link-type trunk  # 配置为Trunk模式
port trunk allow-pass vlan 10-100  # 允许VLAN 10到100透传
port trunk pvid vlan 10  # 修改Native VLAN为10（可选，推荐）

适用场景

• 楼层交换机与核心交换机互联（需透传所有业务VLAN）；
• 交换机连接路由器子接口（实现VLAN间路由，需透传多VLAN Tag）；
• 交换机连接防火墙、负载均衡器（需统一转发多VLAN数据）。

避坑提醒

1. 两台交换机互联的Trunk端口，「允许透传的VLAN列表」和「Native VLAN」必须一致，否则会出现VLAN不通；

2. 不要将终端直接接到Trunk端口，终端无法识别带Tag的数据，会导致无法上网。

三、Hybrid端口：灵活多变的“万能适配口”

Hybrid端口是Access和Trunk的“升级版”，主打一个“灵活”——既能像Trunk一样透传多个VLAN，又能像Access一样剥离Tag标签，甚至可以自定义“哪些VLAN保留Tag、哪些VLAN剥离Tag”，完美解决复杂场景的配置需求。

注意：Hybrid是华为、H3C等厂商支持的模式，Cisco设备无此概念，需用Trunk替代。

核心特性（必记）

• 允许通过的VLAN：多个（允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。）；
• 与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

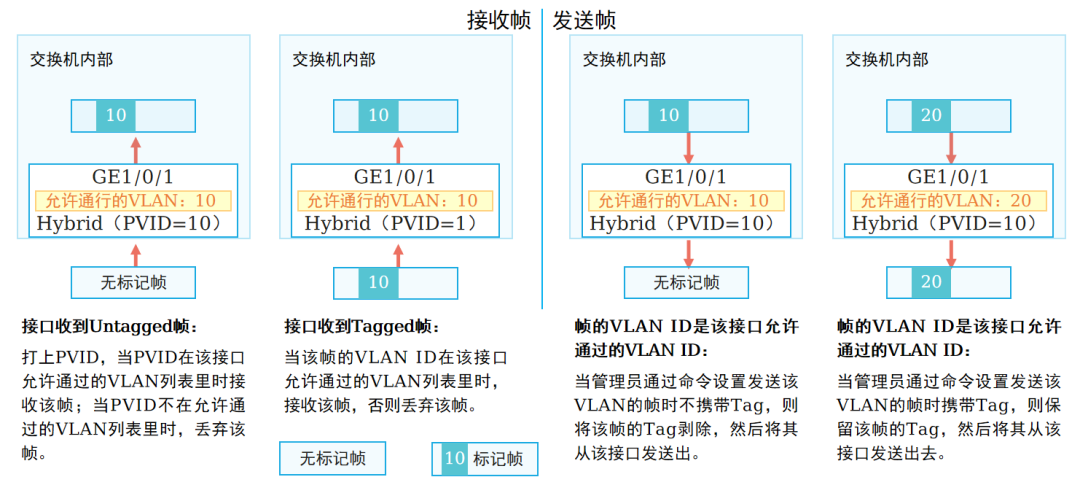

• 标签处理规则（关键）：

Hybrid接口接收数据帧：

与Trunk端口接收逻辑一致——① 带Tag数据：若该VLAN在端口配置列表内（无论tagged还是untagged），保留Tag标签转发；不在列表则丢弃；② 无Tag数据：自动打上端口PVID标签，标记后转发，若PVID对应的VLAN不在配置列表，丢弃。

Hybrid接口发送数据帧：

核心优势在于灵活自定义——通过「tagged」和「untagged」命令区分处理：配置为untagged的VLAN，转发前剥离Tag标签（适配终端）；配置为tagged的VLAN，保留原有Tag标签（适配网络设备），可同时满足终端和设备的接入需求。

实操配置（华为设备，高频场景）

场景：交换机网口同时连接路由器（管理，VLAN 10，需剥离Tag）和业务（VLAN 20，需保留Tag），配置端口0/0/1为Hybrid模式：

system-view
interface GigabitEthernet 0/0/1  # 目标端口
port link-type hybrid  # 配置为Hybrid模式
port hybrid pvid vlan 10  # 管理VLAN设为PVID（无Tag数据默认归为VLAN 10）
port hybrid untagged vlan 10  # VLAN 10：剥离Tag（管理可识别）
port hybrid tagged vlan 20  # VLAN 20：保留Tag（业务需识别）

适用场景

适合“同一端口承载多类业务”的复杂场景，弥补Access和Trunk的灵活性不足：

• 家庭/酒店网口：同一接口同时接IPTV和路由器（宽带）；
• 双业务服务器：服务器同时接入“业务VLAN”和“管理VLAN”，均需剥离Tag；
• 工业场景：同一接口连接终端设备和下级交换机，需透传多VLAN且区分Tag处理。

避坑提醒

Hybrid配置较复杂，重点区分「tagged」和「untagged」的用途，避免混淆导致业务不通；跨厂商互联时，需将Hybrid端口配置为Tagged模式，对应其他厂商的Trunk模式。

接口转发数据帧对比

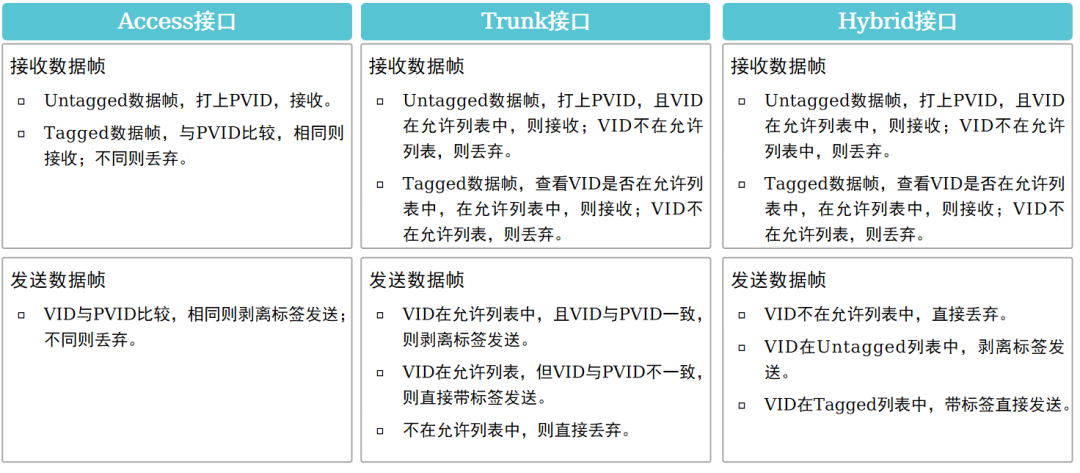

关键对比：一张表分清三种端口（收藏备用）

补充：三种端口模式的等价配置关系（实操重点）

在单VLAN终端接入场景中，Access、Trunk、Hybrid三种端口模式可通过不同配置实现完全相同的功能，三者等价关系如下（以绑定VLAN 10为例，华为设备）：

• Access模式配置： port link-type access port default vlan 10
• Trunk模式等价配置： port link-type trunk port trunk allow-pass vlan 10 port trunk pvid vlan 10
• Hybrid模式等价配置：port link-type hybrid port hybrid pvid vlan 10 port hybrid untagged vlan 10

undo port hybrid vlan 1

说明：以上配置均实现“端口仅允许VLAN 10流量通行，发送数据时剥离Tag标签，接收无Tag数据时打上VLAN 10标签”，适配终端接入场景。实操中可根据端口模式需求灵活选择，但Access模式配置最简单，优先推荐用于终端接入。

总结：怎么选？记住3句话就够了

1. 接终端（PC、打印机），仅需单VLAN → 选Access；
2. 接设备（交换机、路由器），需透传多VLAN → 选Trunk；
3. 同一端口多业务（如管理+业务），需灵活处理Tag → 选Hybrid。

其实三种端口的核心逻辑很简单：Access求“专一”，Trunk求“高效”，Hybrid求“灵活”。掌握它们的标签处理规则和适用场景，配置时就不会再踩坑啦！

最后提醒：配置完成后，可通过「display vlan all」命令查看VLAN和端口绑定情况，快速排查问题～
