全网最通俗 OSPF 精讲｜从原理到配置，一篇吃透企业网核心动态路由

做数通、搞运维、考华为认证，OSPF 绝对是绕不开的硬核考点 + 实战必用。它是企业中大型网络的标配动态路由协议，收敛快、无环路、支持大规模组网，堪称 “内网路由王者”。

这篇用人话 + 图解 + 命令 + 排错，把 OSPF 讲得明明白白，新手也能看懂、会配、会查！

一、先搞懂：OSPF 到底是什么？

OSPF（Open Shortest Path First）开放式最短路径优先

• 属于IGP 内部网关协议，跑在企业 AS 内部
• 链路状态型协议（不靠传路由表，靠传拓扑）
• 用SPF 算法算最短路径，天生无环路
• 支持区域划分、VLSM/CIDR、路由汇总、等价路由
• 组播发送：224.0.0.5（所有 OSPF 路由器）、224.0.0.6（仅 DR/BDR）
• 协议号：89

为什么企业都用 OSPF？

• 比 RIP 强太多：无跳数限制、收敛快、带宽友好
• 支持大规模组网，可划分区域降低设备压力
• 支持认证、等价路由、策略控制，安全又灵活

二、OSPF 核心三要素：三张表撑起整个协议

OSPF 所有工作，都围绕三张表展开，记牢这三张表 = 掌握 OSPF 骨架

1. 邻居表（Peer）

• 作用：记录直连邻居状态，靠 Hello 报文维护
• 查看命令：display ospf peer
• 关键状态：2-Way（邻居）、Full（邻接）

2. LSDB 链路状态数据库（拓扑表）

• 作用：存整个区域的LSA 链路信息，拼出完整拓扑图
• 查看命令：display ospf lsdb

3. OSPF 路由表

• 作用：SPF 算法计算后，生成最优路由
• 查看命令：display ospf routing

一句话总结 OSPF 流程：Hello 交朋友 → 同步 LSDB 画地图 → SPF 算路径 → 写入路由表

三、OSPF 五大报文，一次记全

OSPF 靠 5 种报文完成所有交互，必考必用：

1. Hello：发现、保活、建邻居（10s 一发，死时间 40s）
2. DD/DBD：数据库描述，传 LSA 摘要，选举主从
3. LSR：链路状态请求，要缺失的 LSA
4. LSU：链路状态更新，发送完整 LSA
5. LSACK：链路状态确认，保证可靠传输

四、邻居建立全过程：从 Down 到 Full（面试高频）

OSPF 邻居状态机，标准 7 步走：

1. Down：未发 Hello
2. Init：发送 Hello，未收到对方包含自己的 Hello
3. 2-Way：双向确认，真正成为邻居
4. ExStart：主从选举（Router-ID 大的为 Master）
5. Exchange：交换 DD 报文，同步 LSDB 摘要
6. Loading：用 LSR/LSU/LSACK 同步完整 LSA
7. Full：邻接关系建立完成，LSDB 完全同步

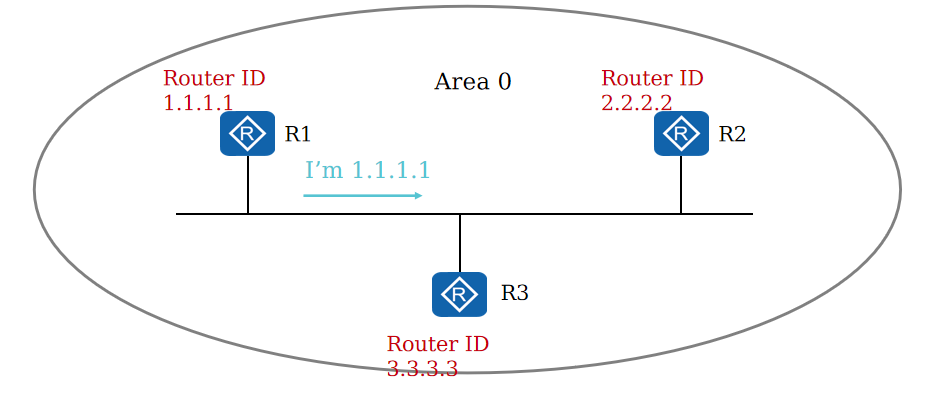

五、Router-ID：OSPF 的 “身份证”

• 32 位，格式同 IP，全网唯一
• 选举优先级：手动配置 > Loopback > 物理接口最大 IP
• 项目规范：一律用 Loopback 0 手动指定，稳定不漂移

配置示例：

[Huawei] ospf 1 router-id 1.1.1.1

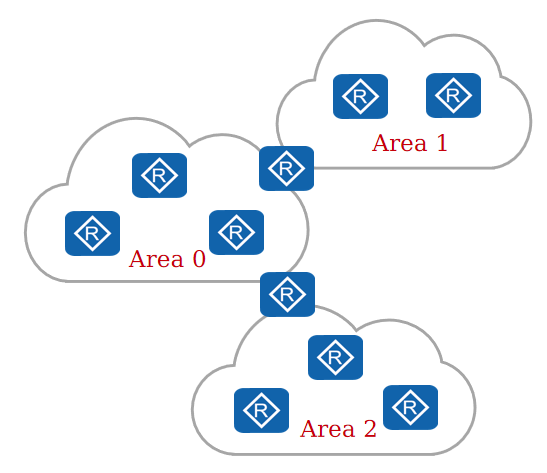

六、区域设计：大型网不乱的关键

OSPF 用区域（Area） 做分层，解决大规模组网压力

区域规则（死记）

1. Area 0 是骨干区域，有且只有一个
2. 所有非骨干区域 必须与 Area 0 直接相连
3. 一个接口只能属于一个区域、一个进程
4. 区域边界在路由器上，不在链路上

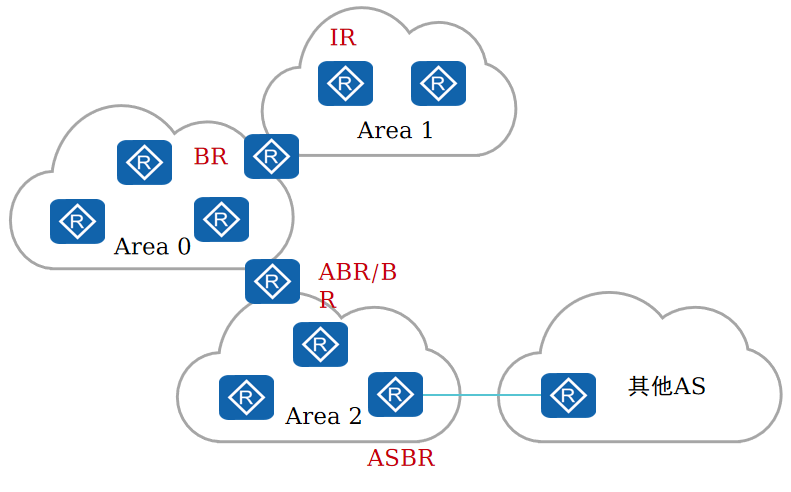

路由器角色

• IR：区域内路由器（所有接口在同一区域）
• ABR：区域边界路由器（跨 Area 0 和其他区域）
• BR：骨干路由器（接口在 Area 0）
• ASBR：AS 边界路由器（引入外部路由，如静态、RIP）

七、Cost 开销：OSPF 选路依据

OSPF 选路只看Cost 累加和，越小越优先

• 公式：Cost = 参考带宽 ÷ 接口带宽
• 华为默认参考带宽：100 Mbps
• 常见接口默认 Cost： GE/100M：1

修改参考带宽（全网必须一致）

[Huawei-ospf-1] bandwidth-reference 1000

手动改接口 Cost

[Huawei-GigabitEthernet0/0/0] ospf cost 10

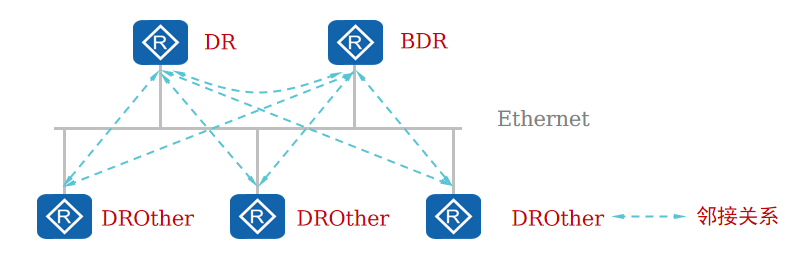

八、网络类型与 DR/BDR（重难点）

OSPF 根据接口二层协议，自动识别网络类型，决定是否选 DR/BDR

4 种网络类型

1. Broadcast（以太网默认）

• Hello 10s，Dead 40s
• 需选举 DR/BDR
• DRother 之间只到 2-Way，不同步 LSA

2. P2P（PPP/HDLC）

• 无 DR/BDR，直接 Full
• 项目中：两台路由器直连以太网，建议改 P2P

3. NBMA（帧中继、ATM）

• 需手动配邻居，选 DR/BDR

4. P2MP：手动改，多用于帧中继星型

DR/BDR 选举规则

1. 比较接口 DR 优先级（0-255，默认 1），越大越优先
2. 优先级相同，比较Router-ID，大的优先
3. 优先级0不参与选举，只做 DRother
4. 非抢占：DR/BDR 一旦选出，不会被新设备抢走
5. DR 挂了 → BDR 直接升 DR，重新选 BDR

修改优先级：

[Huawei-GE0/0/0] ospf dr-priority 100

九、华为设备 OSPF 标准配置（直接复制用）

最简模板（必背）

# 配置Loopback作为Router-ID
interface LoopBack 0
 ip address 1.1.1.1 255.255.255.255
# 启动OSPF进程，指定Router-ID
ospf 1 router-id 1.1.1.1
# 进入区域0
area 0
# 宣告网段（反掩码）
network 192.168.10.0 0.0.0.255
network 10.1.12.0 0.0.0.3
# 点到点链路建议改网络类型
interface GigabitEthernet0/0/0
 ospf network-type p2p

反掩码快速算

• 反掩码 = 255.255.255.255 − 子网掩码
• /24 → 0.0.0.255
• /30 → 0.0.0.3
• /32 → 0.0.0.0

十、最常见排错清单（90% 问题都在这）

• 邻居起不来
  • Router-ID 冲突
  • Area ID 不一致
  • Hello/Dead 时间不匹配
  • 认证不匹配
  • 接口网络类型不一致
  • 网段没宣告或宣告错误
• 有邻居无路由
  • 没到 Full 状态（卡在 2-Way/Loading）
  • 区域划分错误（没连 Area 0）
  • 路由被过滤、策略拒绝
  • LSA 未同步
• 选路不对
  • Cost 计算错误
  • 参考带宽未全网统一
  • DR/BDR 影响了泛洪路径
  • 等价路由未生效

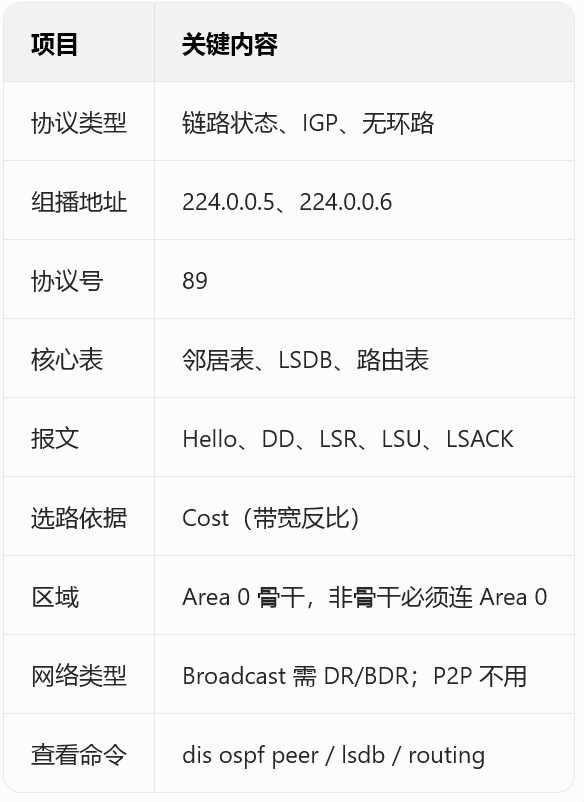

十一、一张表看懂 OSPF 核心速记

结语

OSPF 是数通工程师的基本功，也是 HCIA/HCIP/HCIE 的重中之重。它的逻辑看似复杂，拆解开就是：Hello 建邻 → LSDB 同步 → SPF 算路 → 区域控规模 → Cost 选最优
