02. OSI七层模型与TCP/IP四层模型：网络架构的设计哲学

前言

还记得小时候玩积木吗？我们总是从最底层开始，一层一层地往上搭建，每一层都有自己的作用，底层为上层提供支撑，上层为底层提供意义。网络协议的设计也是如此。

在上一篇文章中，我们了解了计算机网络的基本概念。今天，我们要深入探讨网络世界的"建筑蓝图"——OSI七层模型和TCP/IP四层模型。这两个模型就像是网络世界的"宪法"，定义了数据在网络中传输的基本规则和架构。

理解这些模型不仅能帮助我们更好地理解网络通信的本质，还能在遇到网络问题时快速定位问题所在的层次，从而高效地解决问题。

为什么需要分层架构？

在深入了解具体模型之前，我们先思考一个问题：为什么网络协议要设计成分层的架构？

分层的好处

想象一下，如果让你设计一个从北京到上海的快递系统，你会怎么做？

寄件人快递员上门取件快递网点收集区域分拣中心长途运输目的地分拣中心目的地网点快递员派送收件人

这个快递系统就是典型的分层架构：

• • 应用层：寄件人和收件人（用户）
• • 传输层：快递员（负责端到端的取件和派送）
• • 网络层：分拣中心（负责路径规划和转发）
• • 物理层：运输工具（飞机、卡车等）

分层架构的优势：

1. 1. 模块化设计：每层专注于自己的职责
2. 2. 易于维护：修改某一层不影响其他层
3. 3. 标准化：每层都有统一的接口规范
4. 4. 复用性：上层可以使用不同的下层实现
5. 5. 问题定位：出现问题时可以按层排查

网络分层的必要性

在网络通信中，分层架构解决了以下核心问题：

网络分层解决的问题复杂性管理标准化可扩展性故障隔离将复杂的网络通信分解为简单的子问题每层只需关注自己的职责统一的接口规范不同厂商的设备可以互通新技术可以在特定层实现不影响其他层的设计问题可以定位到具体层次便于调试和维护

OSI七层模型：理论的完美

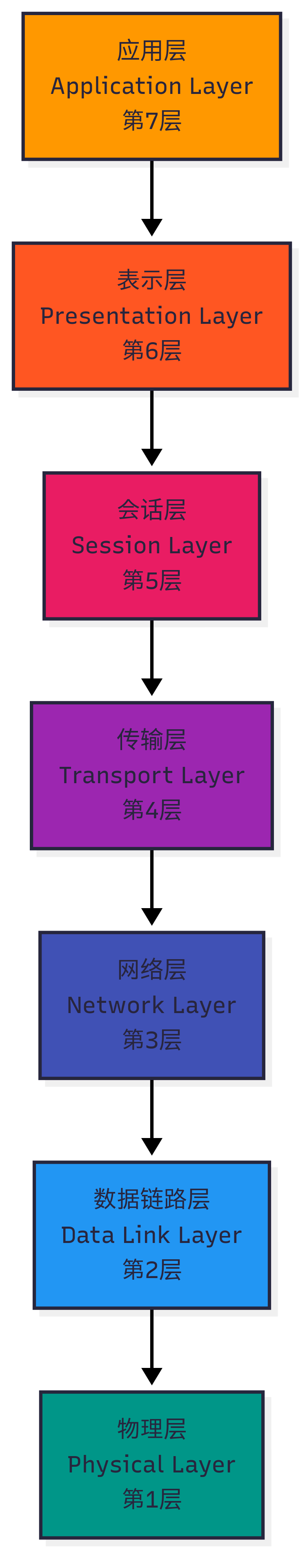

OSI（Open Systems Interconnection）模型是国际标准化组织（ISO）在1984年提出的网络通信标准模型。它将网络通信分为七个层次，每层都有明确的功能定义。

OSI七层模型详解

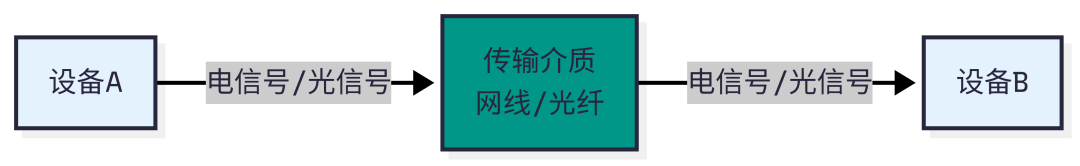

第1层：物理层（Physical Layer）

职责：定义物理媒介的电气、机械、功能和规程特性

功能：

• • 比特流的传输
• • 电压电平定义
• • 连接器规格
• • 传输介质特性

设备：网线、光纤、集线器（Hub）、中继器

类比：就像快递系统中的运输工具（卡车、飞机），负责实际的物理传输。

实际例子：

• • 以太网的RJ45接口标准
• • 光纤的单模/多模规格
• • WiFi的2.4GHz/5GHz频段

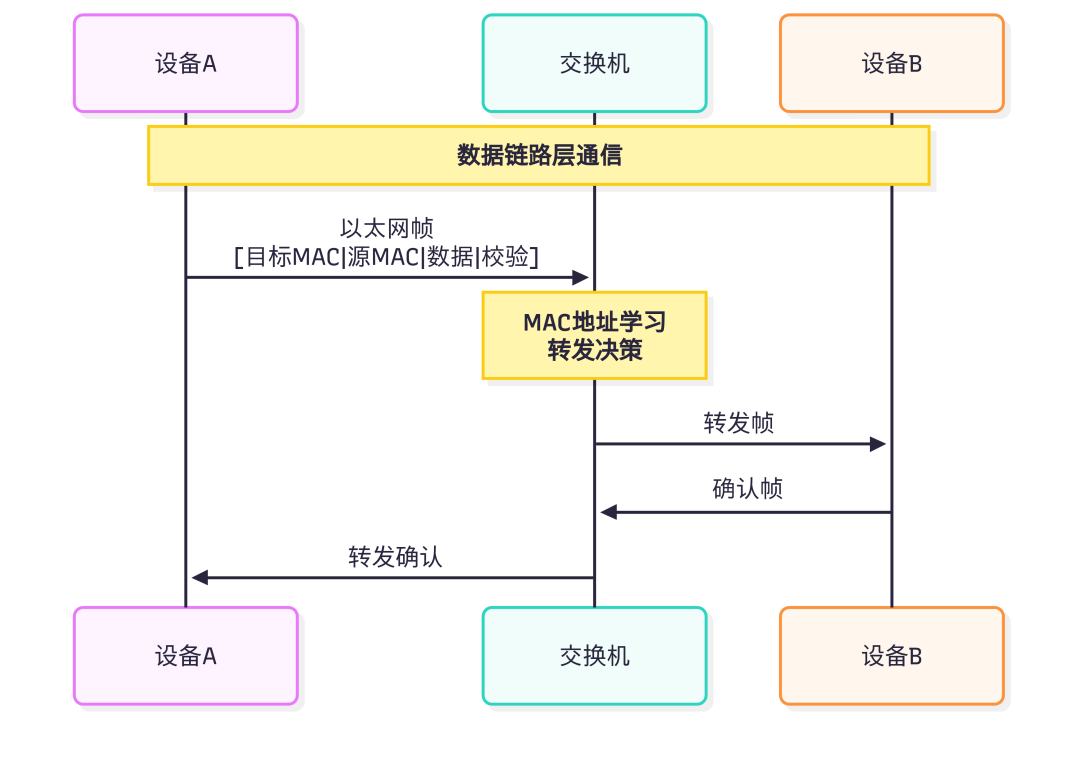

第2层：数据链路层（Data Link Layer）

职责：在直接相连的两个节点间提供可靠的数据传输

功能：

• • 帧的封装和解封装
• • 错误检测和纠正
• • 流量控制
• • MAC地址寻址

设备：交换机（Switch）、网桥

协议：以太网（Ethernet）、WiFi（802.11）、PPP

类比：像快递包装，确保包裹在运输过程中不会损坏，并且有正确的标签。

帧结构示例（以太网）：

• • 前导码：8字节
• • 目标MAC：6字节
• • 源MAC：6字节
• • 类型：2字节
• • 数据：46-1500字节
• • 校验：4字节

第3层：网络层（Network Layer）

职责：在不同网络间进行路径选择和数据转发

功能：

• • IP地址寻址
• • 路由选择
• • 数据包转发
• • 拥塞控制

设备：路由器（Router）、三层交换机

协议：IP、ICMP、OSPF、BGP

类比：像快递的分拣中心，决定包裹应该走哪条路线到达目的地。

IP数据包结构包含：

• • 版本、头长度、服务类型、总长度
• • 标识、标志、片偏移
• • TTL、协议、头校验
• • 源IP、目标IP、选项、数据

第4层：传输层（Transport Layer）

职责：提供端到端的可靠数据传输服务

功能：

• • 端口寻址
• • 连接管理
• • 流量控制
• • 错误恢复
• • 数据分段和重组

协议：TCP、UDP

类比：像快递公司的客服，负责端到端的服务质量，确保包裹能够可靠送达。

TCP vs UDP对比：

第5层：会话层（Session Layer）

职责：建立、管理和终止应用程序之间的会话

功能：

• • 会话建立和终止
• • 会话管理
• • 同步控制
• • 异常恢复

协议：NetBIOS、RPC、SQL会话

类比：像电话通话的管理，决定何时开始通话、何时结束通话，以及通话过程中的管理。

会话建立数据交换同步检查点会话终止异常处理会话恢复

第6层：表示层（Presentation Layer）

职责：数据的格式化、加密和压缩

功能：

• • 数据格式转换
• • 数据加密/解密
• • 数据压缩/解压缩
• • 字符编码转换

协议：SSL/TLS、JPEG、MPEG、ASCII

类比：像翻译官，将不同语言（数据格式）进行转换，确保双方能够理解。

原始数据格式转换加密处理压缩处理传输数据解压缩解密处理格式还原目标数据

第7层：应用层（Application Layer）

职责：为应用程序提供网络服务接口

功能：

• • 网络服务访问
• • 用户接口
• • 应用程序接口

协议：HTTP/HTTPS、FTP、SMTP、DNS、SSH

类比：像快递的收发件人，是实际使用网络服务的用户和应用程序。

Web浏览器HTTP/HTTPS邮件客户端SMTP/POP3/IMAP文件传输工具FTP/SFTP远程登录工具SSH/Telnet应用层

OSI模型的数据封装过程

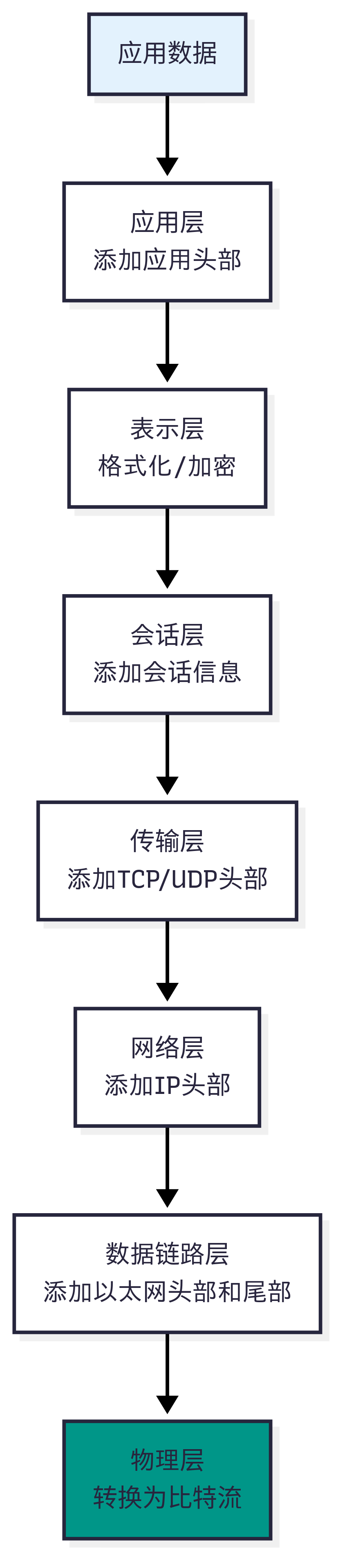

数据在OSI模型中的传输过程就像俄罗斯套娃，每一层都会添加自己的头部信息：

数据封装示例：

• • 原始数据: "Hello World"
• • 应用层: [HTTP头部] + "Hello World"
• • 传输层: [TCP头部] + [HTTP头部] + "Hello World"
• • 网络层: [IP头部] + [TCP头部] + [HTTP头部] + "Hello World"
• • 数据链路层: [以太网头部] + [IP头部] + [TCP头部] + [HTTP头部] + "Hello World" + [以太网尾部]
• • 物理层: 转换为二进制比特流传输

TCP/IP四层模型：实践的智慧

虽然OSI七层模型在理论上很完美，但在实际应用中，TCP/IP四层模型更加实用。TCP/IP模型是互联网的实际架构基础，它将OSI的七层简化为四层。

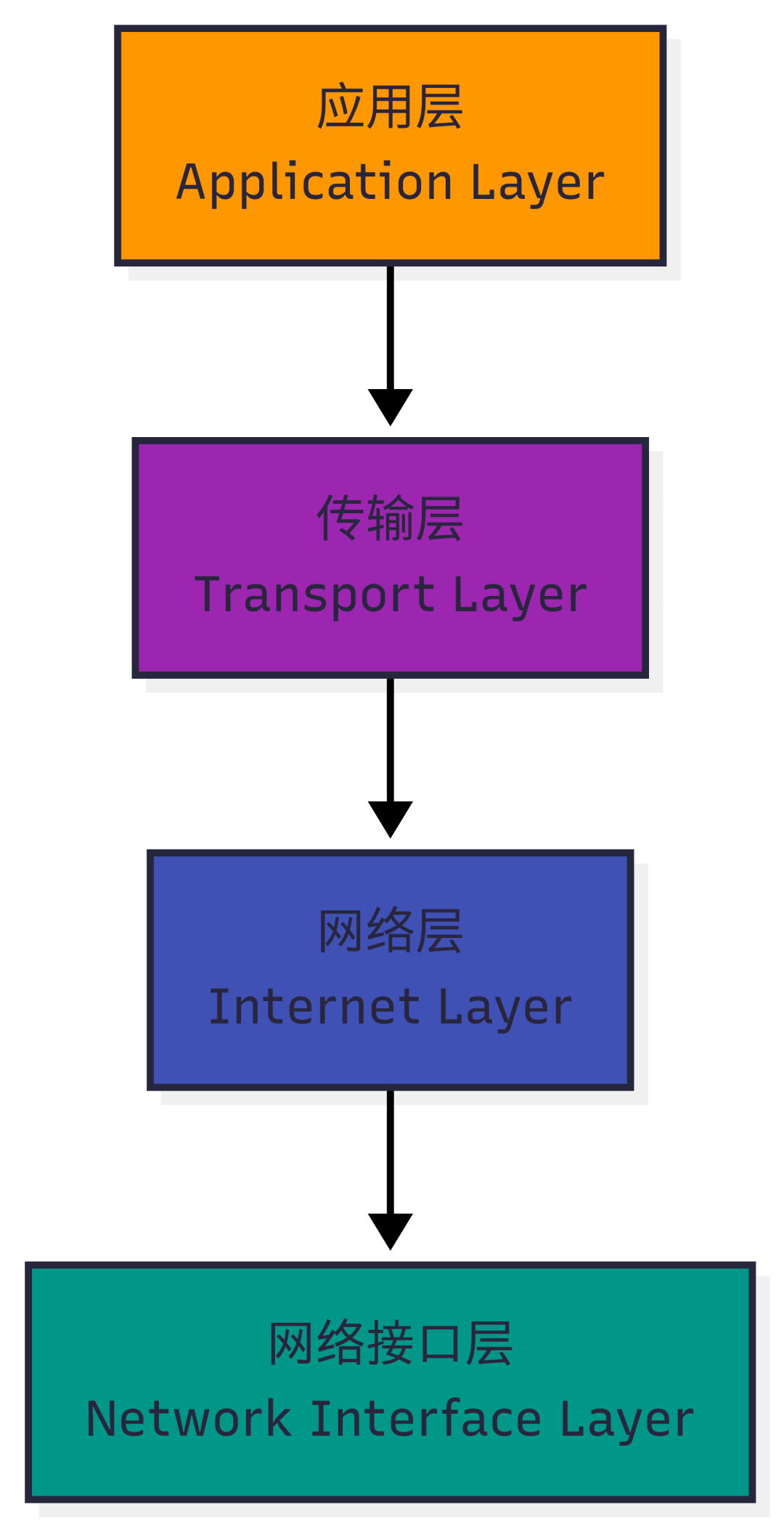

TCP/IP四层模型详解

第1层：网络接口层（Network Interface Layer）

对应OSI：物理层 + 数据链路层

职责：处理与物理网络的连接细节

功能：

• • 硬件地址寻址
• • 帧的封装和解封装
• • 错误检测
• • 物理传输

协议：以太网、WiFi、PPP、ARP

设备：网卡、交换机、集线器

第2层：网络层（Internet Layer）

对应OSI：网络层

职责：处理数据包在网络中的路由

功能：

• • IP地址寻址
• • 路由选择
• • 数据包转发

协议：IP、ICMP、IGMP

设备：路由器

第3层：传输层（Transport Layer）

对应OSI：传输层

职责：提供端到端的数据传输服务

功能：

• • 端口寻址
• • 连接管理
• • 流量控制
• • 错误恢复

协议：TCP、UDP

第4层：应用层（Application Layer）

对应OSI：会话层 + 表示层 + 应用层

职责：为用户应用程序提供网络服务

功能：

• • 应用程序接口
• • 数据格式处理
• • 会话管理

协议：HTTP、FTP、SMTP、DNS、SSH

OSI vs TCP/IP：理论与实践的对话

模型对比

TCP/IP四层模型OSI七层模型应用层表示层会话层传输层网络层数据链路层物理层应用层传输层网络层网络接口层

详细对比分析

各层功能映射

OSI → TCP/IP 映射关系：

1. 1. 应用层、表示层、会话层 → 应用层
   • • 将三层功能合并为一层
   • • 简化了上层协议的设计
   • • 实际应用中这三层往往紧密结合
2. 2. 传输层 → 传输层
   • • 功能基本一致
   • • TCP/UDP协议是核心
3. 3. 网络层 → 网络层
   • • 功能完全对应
   • • IP协议是核心
4. 4. 数据链路层、物理层 → 网络接口层
   • • 将底层实现细节合并
   • • 关注点在于如何接入网络

分层模型的实际意义

1. 网络故障排查

当网络出现问题时，我们可以按层进行排查：

物理层问题：

• • 网线是否连接正常？
• • 网卡指示灯是否亮起？
• • 交换机端口是否正常？

数据链路层问题：

• • MAC地址是否冲突？
• • 交换机配置是否正确？
• • VLAN设置是否有误？

网络层问题：

• • IP地址配置是否正确？
• • 路由表是否有问题？
• • 防火墙是否阻止了通信？

传输层问题：

• • 端口是否被占用？
• • 防火墙是否开放了相应端口？
• • TCP连接是否正常建立？

应用层问题：

• • 应用程序配置是否正确？
• • 协议版本是否兼容？
• • 服务是否正常运行？

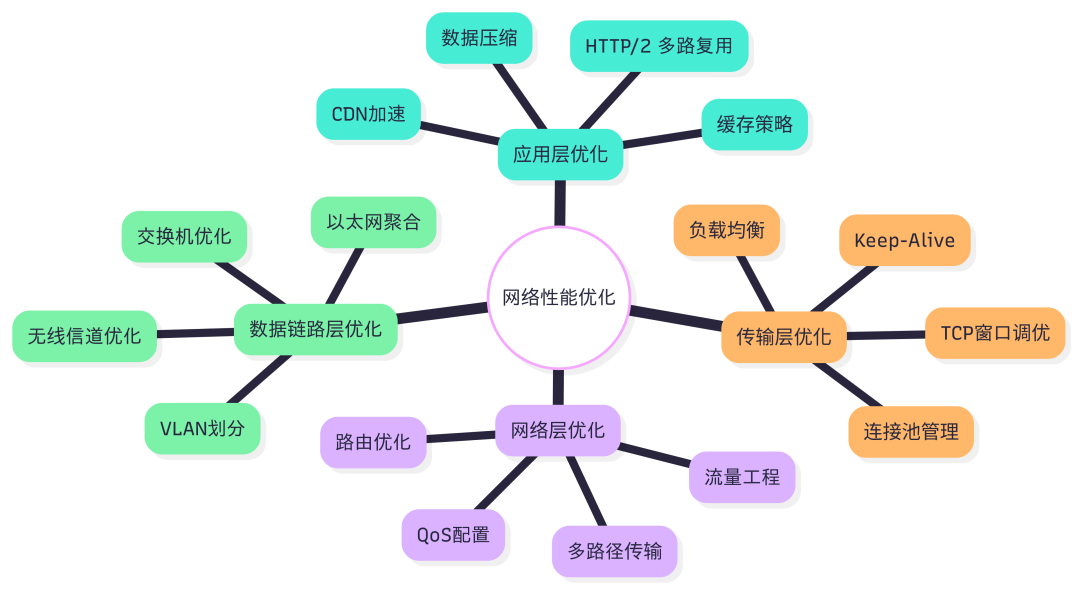

2. 网络性能优化

不同层次的优化策略：

3. 网络安全防护

分层的安全防护策略：

物理层安全：

• • 机房物理安全
• • 网线防窃听
• • 设备防盗

数据链路层安全：

• • MAC地址过滤
• • 端口安全
• • VLAN隔离

网络层安全：

• • 防火墙规则
• • IP地址过滤
• • VPN隧道

传输层安全：

• • 端口访问控制
• • TCP SYN攻击防护
• • 流量限制

应用层安全：

• • 身份认证
• • 数据加密
• • 应用防火墙

实际应用场景分析

场景1：网页浏览（面试高频问题详解）

面试问题："当你在浏览器地址栏输入 www.baidu.com 并按下回车后，发生了什么？"

这是面试中最经典的问题之一，让我们用分层模型来详细分析整个过程：

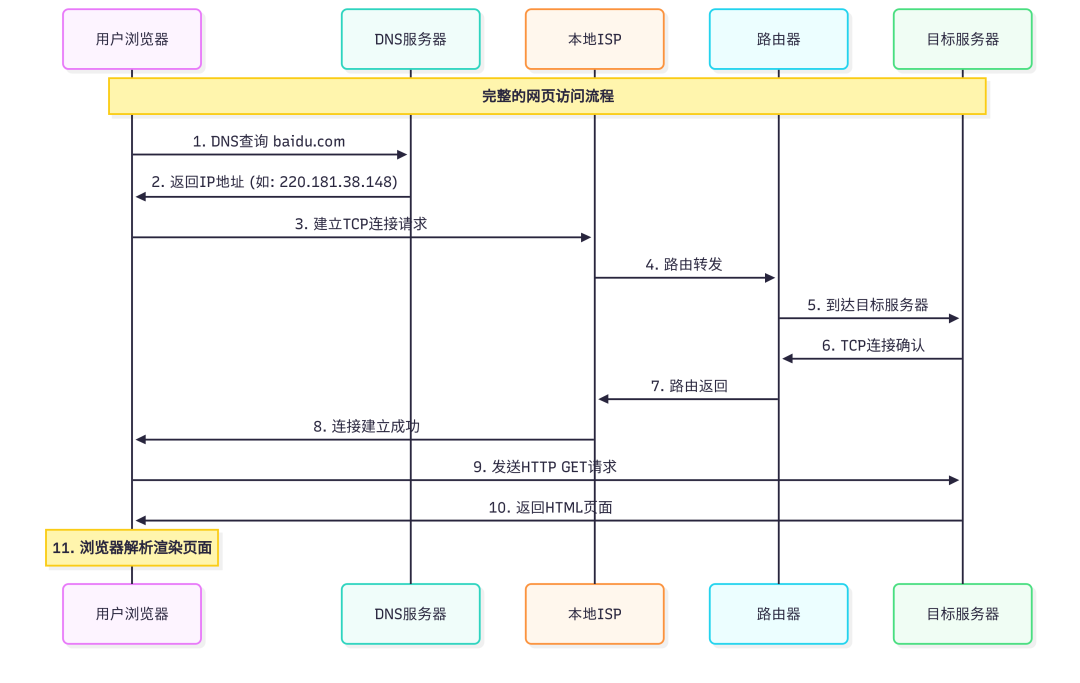

完整流程概览

各层详细工作过程

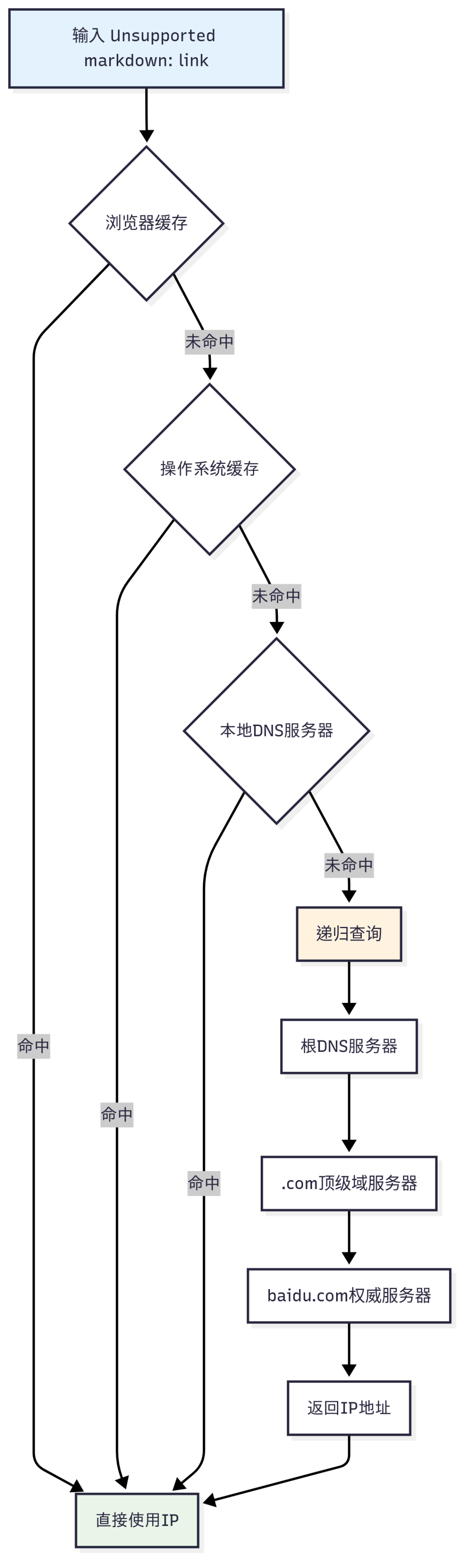

第一步：DNS解析（应用层）

详细过程：

1. 1. 浏览器缓存检查：首先检查浏览器是否缓存了该域名的IP地址
2. 2. 系统缓存检查：检查操作系统的DNS缓存
3. 3. 本地DNS查询：向配置的DNS服务器（如8.8.8.8）发起查询
4. 4. 递归查询过程：
   • • 查询根DNS服务器（.）
   • • 查询顶级域DNS服务器（.com）
   • • 查询权威DNS服务器（baidu.com）
   • • 获得最终IP地址：220.181.38.148

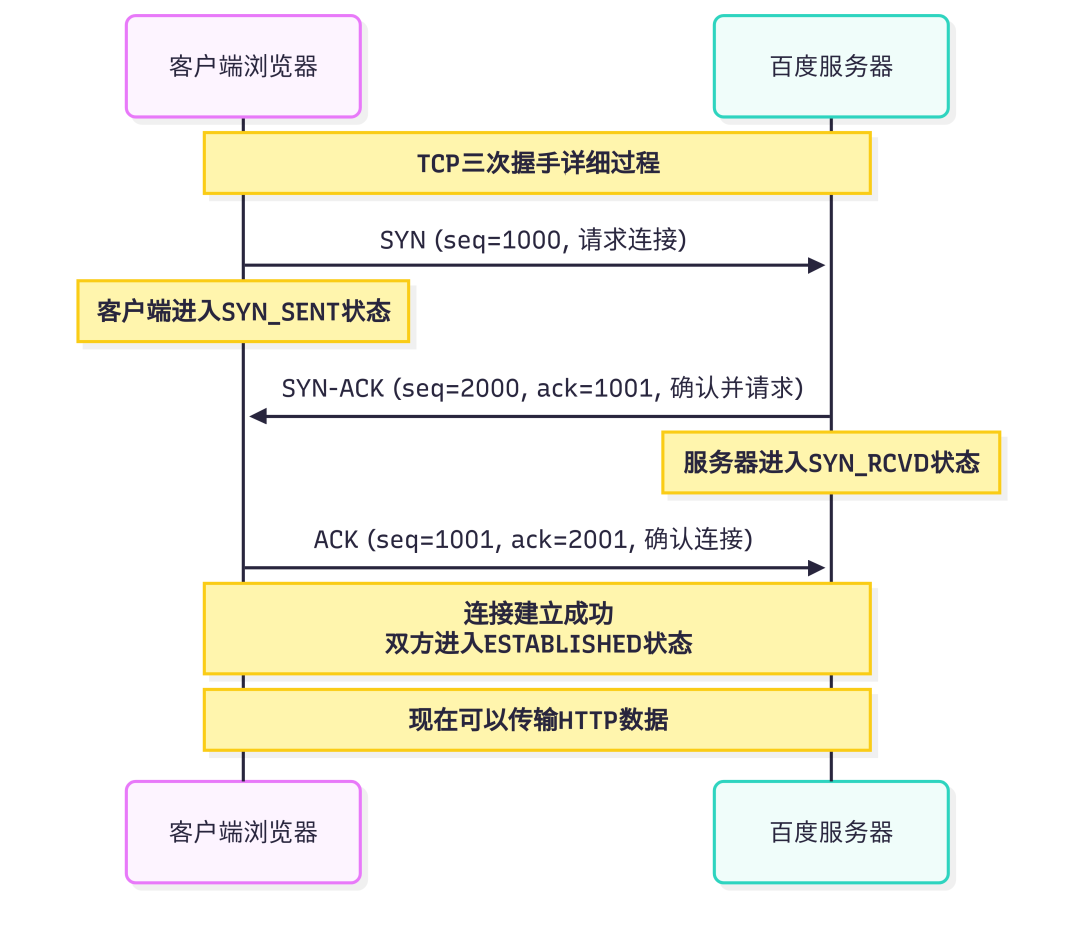

第二步：建立TCP连接（传输层）

关键技术细节：

• • 端口分配：客户端随机选择一个大于1024的端口，服务器使用80端口（HTTP）或443端口（HTTPS）
• • 序列号：用于数据包排序和重传控制
• • 窗口大小：用于流量控制，告诉对方自己能接收多少数据
• • MSS协商：最大段大小，通常为1460字节（以太网MTU 1500 - IP头20 - TCP头20）

第三步：发送HTTP请求（应用层）

HTTP请求格式：

GET / HTTP/1.1
Host: www.baidu.com
User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7)
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
Accept-Language: zh-CN,zh;q=0.8,en-US;q=0.5,en;q=0.3
Accept-Encoding: gzip, deflate, br
Connection: keep-alive
Upgrade-Insecure-Requests: 1

第四步：数据包传输（网络层）

HTTP请求数据TCP分段IP数据包封装添加IP头部路由表查询选择下一跳发送到网关

IP数据包头部信息：

• • 版本：IPv4 (4) 或 IPv6 (6)
• • 头部长度：通常20字节
• • 服务类型：QoS标记
• • 总长度：整个IP数据包长度
• • 标识：用于分片重组
• • 标志位：DF（不分片）、MF（更多分片）
• • TTL：生存时间，防止路由环路
• • 协议：TCP (6)、UDP (17)、ICMP (1)
• • 源IP：客户端IP地址
• • 目标IP：服务器IP地址

第五步：数据链路层传输

IP数据包添加以太网头部目标MAC地址源MAC地址类型字段数据CRC校验发送到物理介质

以太网帧结构：

• • 前导码：8字节，用于同步
• • 目标MAC：6字节，下一跳设备的MAC地址
• • 源MAC：6字节，当前设备的MAC地址
• • 类型：2字节，标识上层协议（0x0800表示IPv4）
• • 数据：46-1500字节，IP数据包
• • FCS：4字节，帧校验序列

关键技术点深入分析

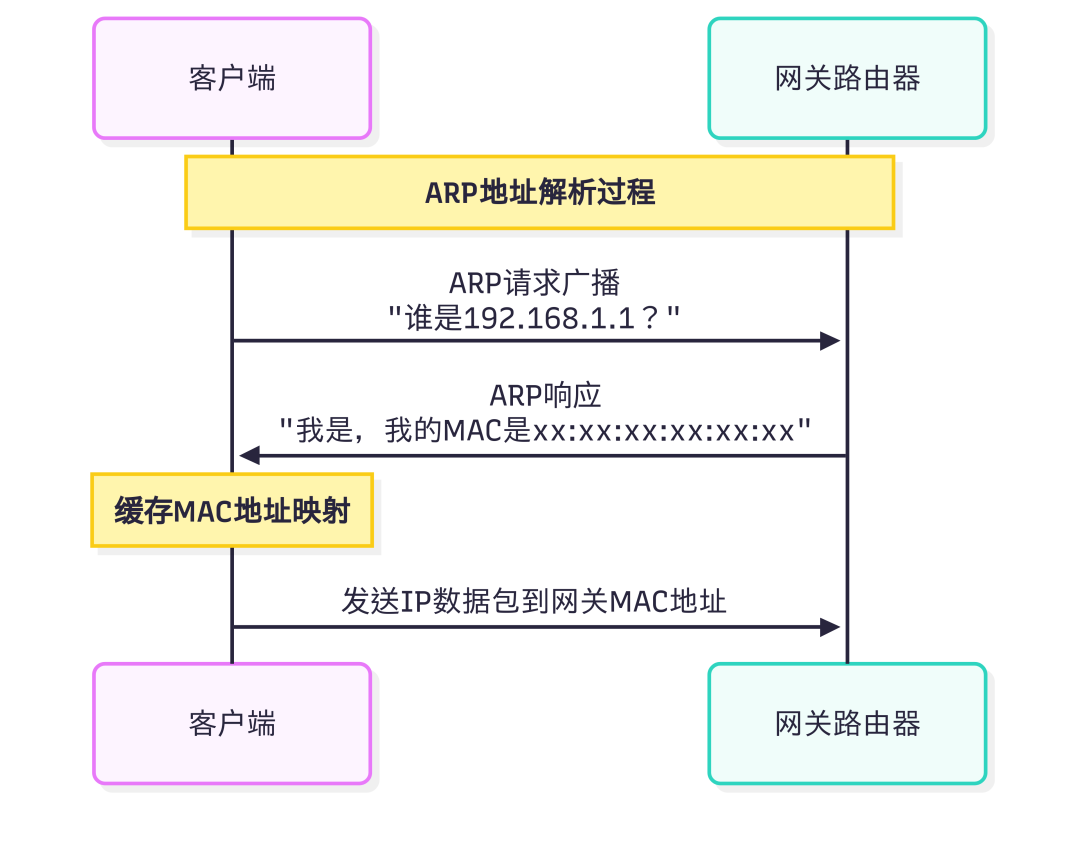

1. ARP协议的作用

当需要发送数据到网关时，需要知道网关的MAC地址：

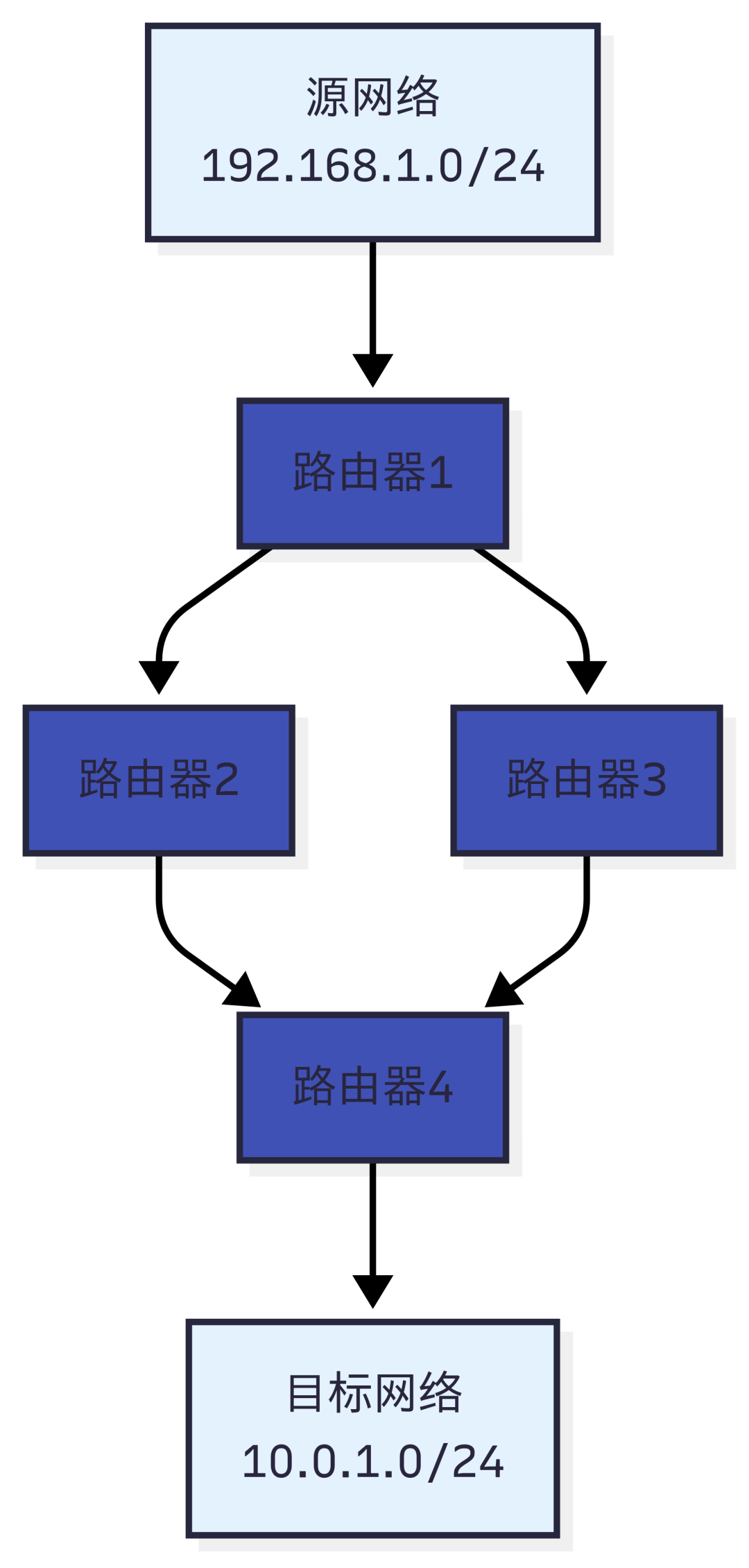

2. 路由选择过程

精确匹配网段匹配默认路由无匹配数据包到达路由器查看目标IP查询路由表匹配路由条目直接转发转发到下一跳转发到默认网关丢弃数据包

3. HTTP响应处理

服务器返回的HTTP响应：

HTTP/1.1 200 OK
Date: Mon, 01 Jan 2024 12:00:00 GMT
Server: Apache/2.4.41
Content-Type: text/html; charset=UTF-8
Content-Length: 12345
Connection: keep-alive

<!DOCTYPE html>
<html>
<head>
    <title>百度一下，你就知道</title>
</head>
<body>
    ...页面内容...
</body>
</html>

面试常考问题扩展

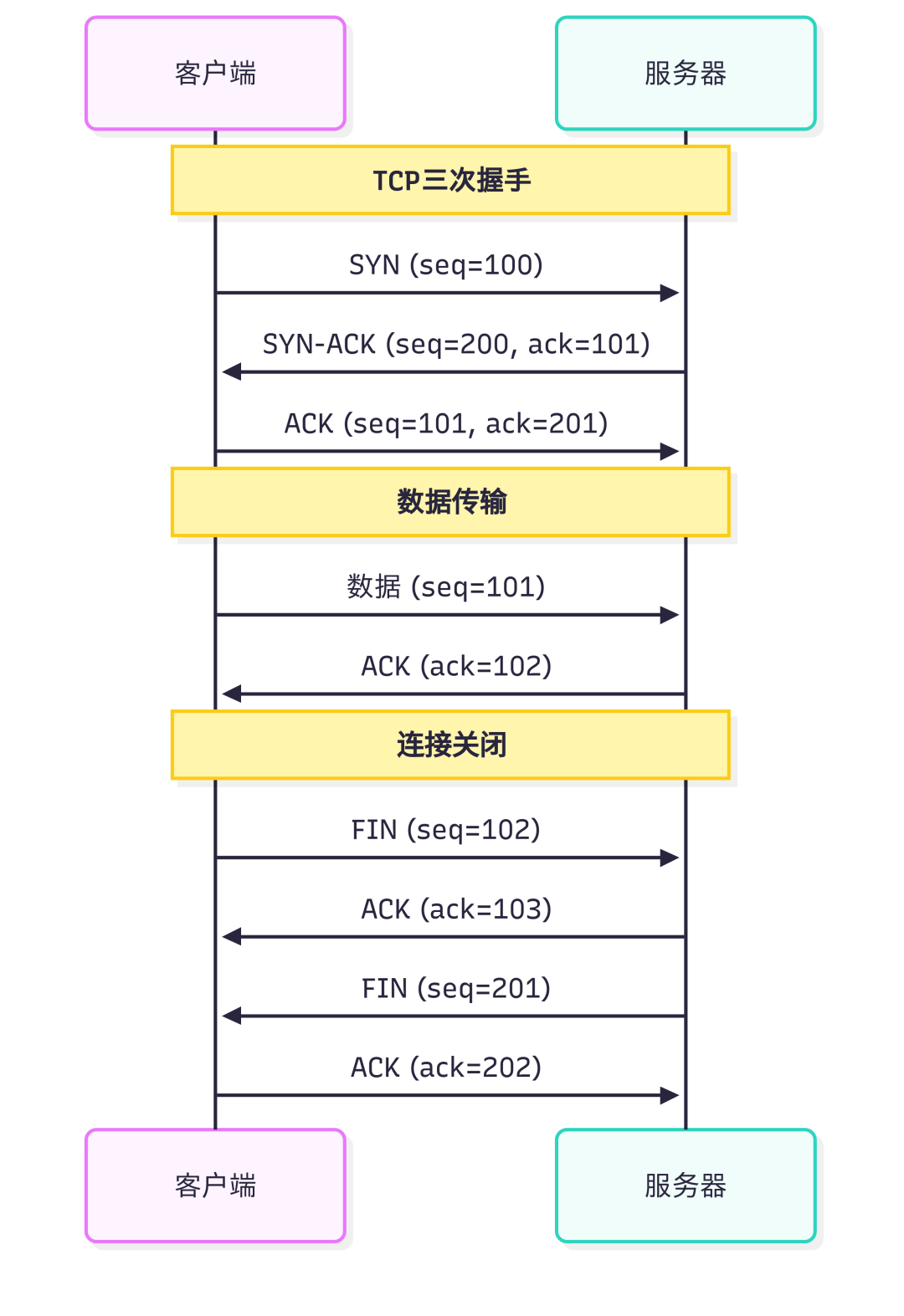

Q1: 为什么需要三次握手，两次不行吗？

答案：防止已失效的连接请求报文段突然又传送到服务端，产生错误。如果只有两次握手，服务器无法确认客户端是否收到了自己的确认信息。

Q2: 一个网页通常需要建立多少个TCP连接？

答案：

• • HTTP/1.0：每个资源一个连接
• • HTTP/1.1：支持keep-alive，可复用连接，但有队头阻塞问题
• • HTTP/2：多路复用，一个连接可并行传输多个资源
• • 现代浏览器：通常对同一域名限制6-8个并发连接

Q3: 如果DNS解析失败会怎样？

答案：

1. 1. 浏览器显示"无法找到服务器"错误
2. 2. 可能的原因：DNS服务器故障、网络连接问题、域名不存在
3. 3. 解决方案：更换DNS服务器、检查网络连接、确认域名正确性

Q4: HTTPS和HTTP的区别在传输过程中体现在哪里？

答案：

• • 端口不同：HTTP使用80端口，HTTPS使用443端口
• • TLS握手：HTTPS在TCP握手后还需要进行TLS握手
• • 数据加密：HTTPS的应用层数据经过TLS加密
• • 证书验证：HTTPS需要验证服务器证书的有效性

性能优化要点

1. DNS优化：

• • 使用DNS预解析：<link rel="dns-prefetch" href="//example.com">
• • 选择快速的DNS服务器
• • 合理设置DNS缓存时间

2. TCP优化：

• • 启用TCP Fast Open
• • 调整TCP窗口大小
• • 使用连接复用

3. HTTP优化：

• • 启用HTTP/2
• • 使用CDN加速
• • 压缩传输内容
• • 合理使用缓存策略

这个完整的流程展示了网络分层模型在实际应用中的协同工作，每一层都有其特定的职责和优化空间。

场景2：视频通话

视频通话应用的分层处理：

1. 1. 应用层：音视频编解码，用户界面
2. 2. 传输层：使用UDP保证实时性，或TCP保证可靠性
3. 3. 网络层：选择最优路径，处理网络拥塞
4. 4. 网络接口层：优化无线传输，处理信号干扰

场景3：文件下载

大文件下载的分层优化：

1. 1. 应用层：断点续传，多线程下载
2. 2. 传输层：TCP窗口调优，拥塞控制
3. 3. 网络层：负载均衡，多路径传输
4. 4. 网络接口层：链路聚合，带宽优化

未来发展趋势

新兴技术对分层模型的影响

软件定义网络（SDN）：

• • 将控制平面和数据平面分离
• • 重新定义了网络层的概念
• • 使网络更加灵活和可编程

网络功能虚拟化（NFV）：

• • 将网络功能软件化
• • 模糊了硬件和软件的边界
• • 改变了传统的分层实现方式

边缘计算：

• • 将计算能力下沉到网络边缘
• • 对低延迟提出了更高要求
• • 需要重新考虑分层优化策略

5G网络：

• • 引入了网络切片概念
• • 支持多种应用场景
• • 对分层模型提出了新的挑战

总结

OSI七层模型和TCP/IP四层模型是理解网络通信的基础框架。虽然它们在设计理念和实现方式上有所不同，但都体现了分层设计的核心思想。

关键要点回顾：

1. 1. 分层的价值：模块化、标准化、易维护、可扩展
2. 2. OSI模型：理论完美，层次清晰，便于教学和分析
3. 3. TCP/IP模型：实践导向，简洁实用，互联网基础
4. 4. 实际应用：故障排查、性能优化、安全防护的指导框架

学习建议：

• • 理解每层的核心职责和主要协议
• • 掌握数据封装和解封装的过程
• • 学会用分层思维分析网络问题
• • 关注新技术对传统分层模型的影响

思考题：

1. 1. 为什么TCP/IP模型在实际应用中比OSI模型更受欢迎？
2. 2. 如果让你设计一个新的网络协议栈，你会采用几层架构？为什么？
3. 3. 在移动互联网时代，传统的分层模型面临哪些挑战？

欢迎在评论区分享你的思考和见解！
