Abaqus 传热与热应力分析(2) - 热传导

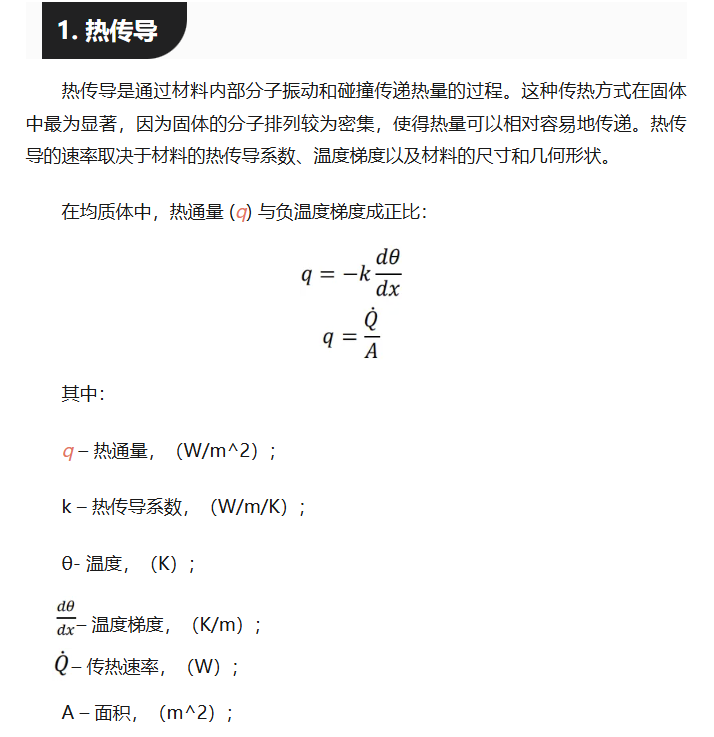

传热通常可以分为三种模式：热传导（conduction）、对流传热（convection）和热辐射（radiation）。

在 Abaqus 中通过定义热传导系数来模拟热传导，这也是传热分析必要的材料参数。热传导系数可以定义为各向同性、正交各向异性或完全各向异性，也可以定义为随温度变化。

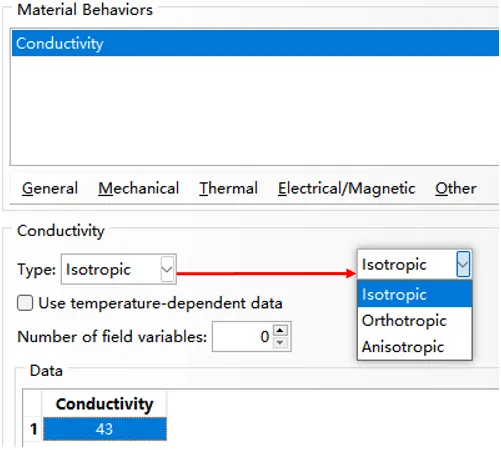

定义热传导系数

2. 一维热传导


一维热传导示意图


其中：


– 热阻，是一个用来描述物体或系统抵抗热量流动的性质。由公式可知，热阻与热传导路径的长度 L 成正比，与传热截面的面积 A 成反比，以及与材料的热导率 k 成反比。热阻在某种程度上类似于电阻的概念，都是描述某种形式的阻碍，热阻越高，表示热量传递越困难；电阻越高，表示电流传输越受阻。

如下图所示，除了A1>A2外，其余参数都相同，则有R1>R2，可以看到，增加热阻可提高温度梯度。


不同热阻的传热比较
