Abaqus 传热与热应力分析(4) – 热辐射

传热通常可以分为三种模式：热传导（conduction）、对流换热（convection）和热辐射（radiation）。

2. Abaqus 中辐射条件设置

在 Abaqus 中，有多种方式模拟辐射。辐射方式均在 Interaction 模块设置。

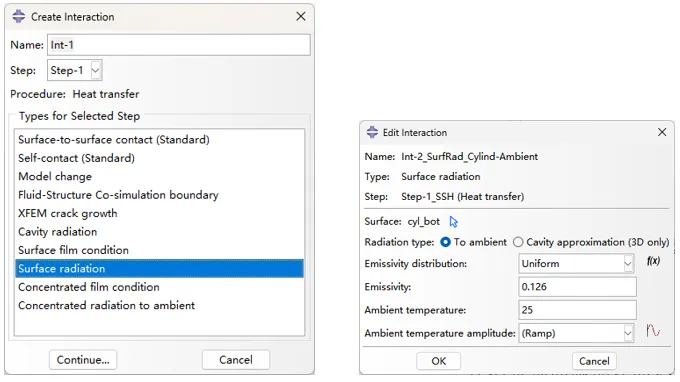

2.1 与环境的辐射 (Surface Radiation)

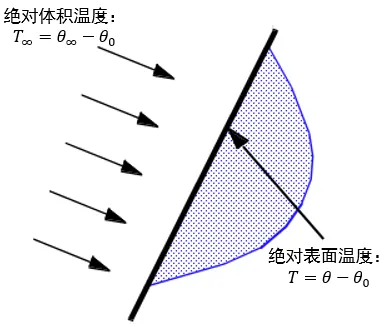

模拟通过与环境的辐射实现能量交换传递到物体或从物体传递到环境。


需定义发射率 𝜖 和环境温度。发射率 𝜖 可以随时间或空间变化。

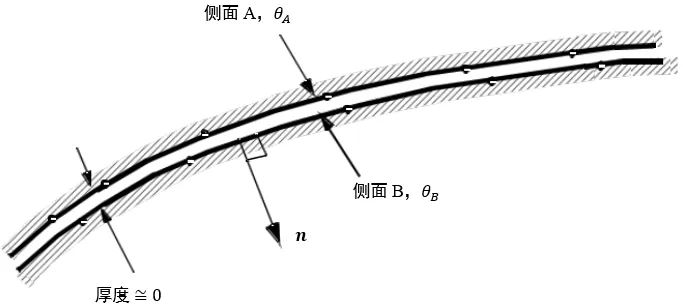

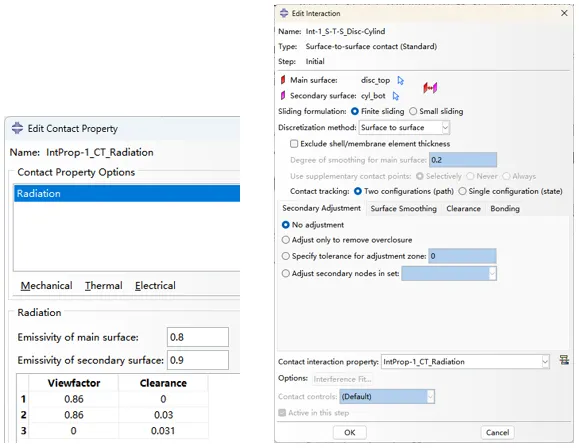

2.2 间隙辐射

Abaqus 中的“间隙辐射”模拟了两个彼此靠近的表面之间的辐射热传递。该条件定义为接触关系。

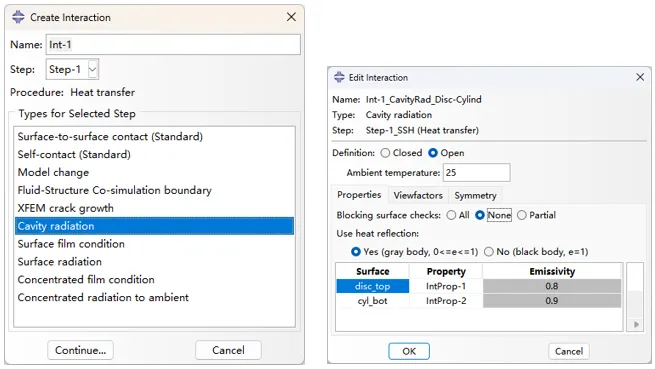

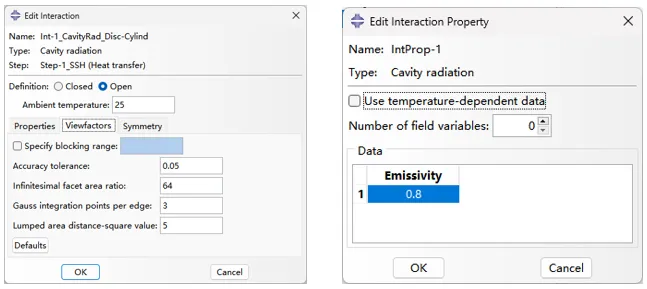

2.3 腔体辐射

当多个面通过辐射传递热量时，与环境的辐射和间隙辐射无法模拟。对于多个表面通过辐射交换热量的情况，可以使用“腔体辐射”功能。




2.4 物理常数

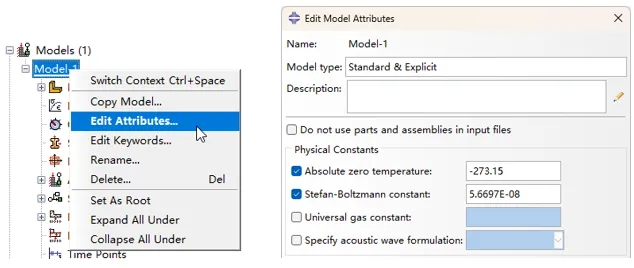

此外，当需要考虑辐射时，必须指定 Stefan-Boltzmann 常数的值，还应指定所用温度单位的绝对零度


值。如当温度使用摄氏度时，绝对零度为-273.15；当使用开尔文时，绝对零度为0。
