综合案例3

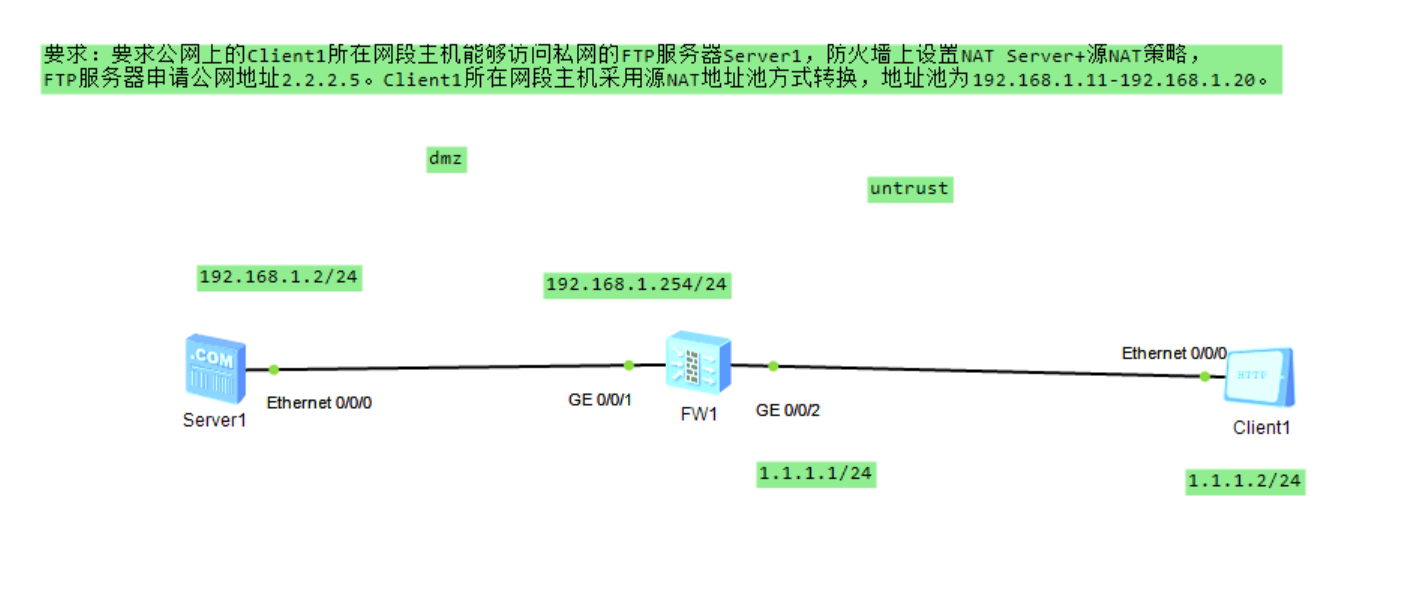

某公司出公网的防火墙采用USG5500，公司私网有一台FTP服务器Server1，公网上有一台PC机Client1，防火墙的端口直接连接到PC机上。拓扑图和IP规划如下。
image-20240624210410881
要求：要求公网上的Client1所在网段主机能够访问私网的FTP服务器Server1，防火墙上设置NAT Server+源NAT策略，FTP服务器申请公网地址2.2.2.5。Client1所在网段主机采用源NAT地址池方式转换，地址池为192.168.1.11-192.168.1.20。

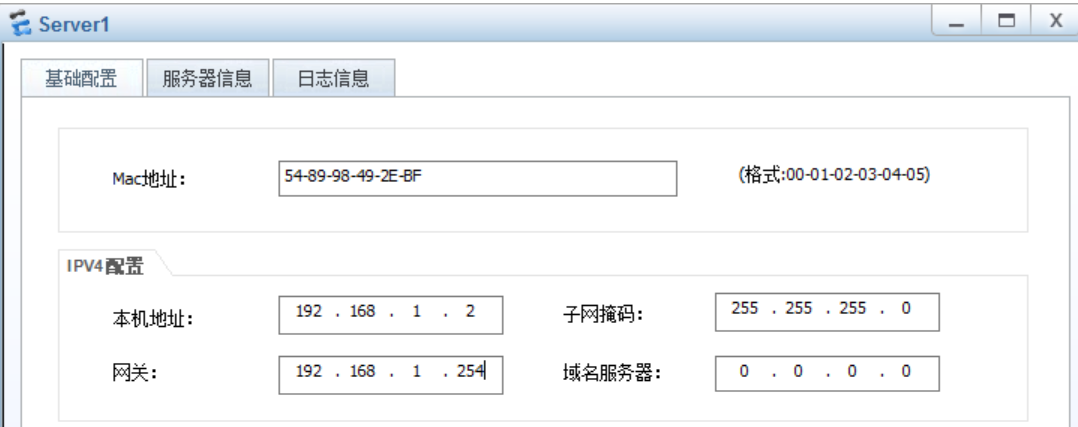

1、配置Server1，点击“保存”
image-20240624210746424
2、配置Client1，点击“保存”
image-20240624210855886
3、配置FW1
（1）进入系统视图
system-view
image-20240624191343166
（2）关闭信息中心
undo info-center enable
image-20240624191421907

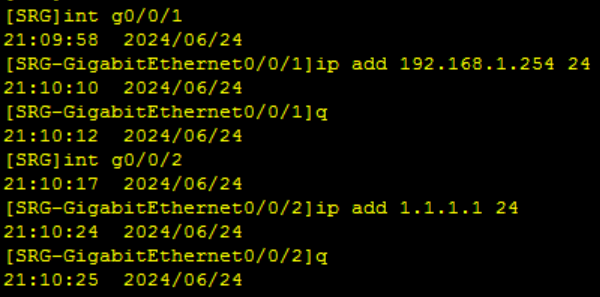

（3）配置接口IP
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 1.1.1.1 255.255.255.0
#
image-20240624211047856

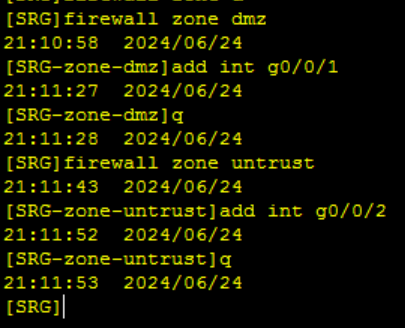

（4）接口加入安全区域
#
firewall zone untrust
add interface GigabitEthernet0/0/2
#
firewall zone dmz
add interface GigabitEthernet0/0/1
#
image-20240624211211198

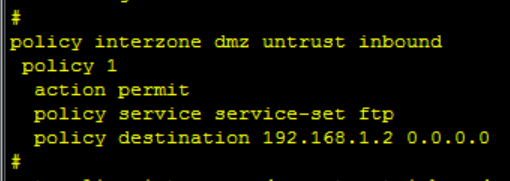

（5）配置安全策略
#
policy interzone dmz untrust inbound
policy 1
action permit
policy service service-set ftp
policy destination 192.168.1.2 0.0.0.0
#
image-20240624214815467
（6）配置NAT Server。
nat server protocol tcp global 2.2.2.5 ftp inside 192.168.1.2 ftp
image-20240624212207838
（6）配置地址池方式的源NAT策略。 先配置地址池：
nat address-group 1 192.168.1.11 192.168.1.20
image-20240624212327963

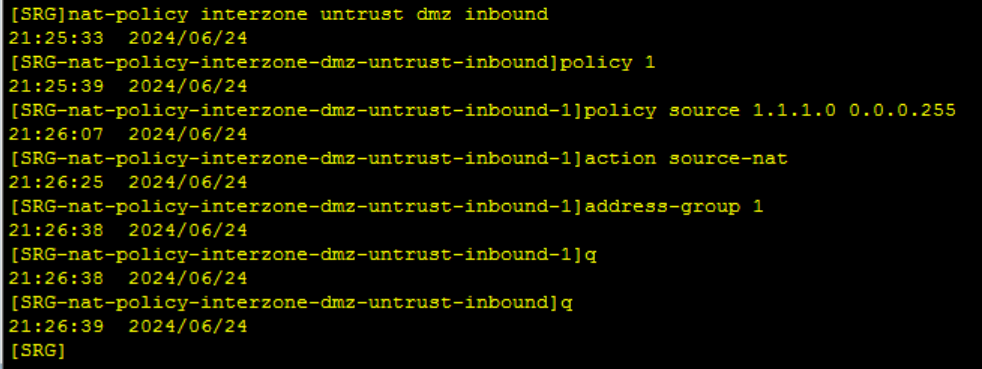

再配置源NAT策略：
#
nat-policy interzone dmz untrust inbound
policy 1
action source-nat
policy source 1.1.1.0 0.0.0.255
address-group 1
image-20240624212658579
4、保存防火墙配置
quit
save
image-20240624212758294

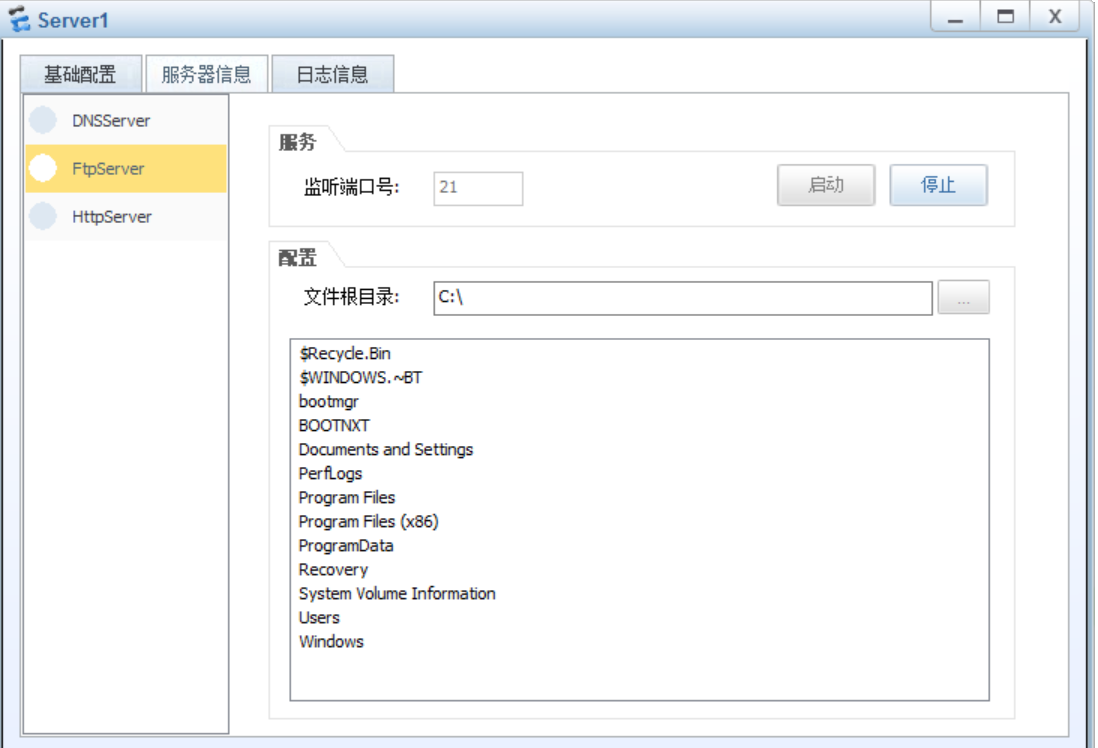

5、测试 在Server1上启动FTP
image-20240624212848568

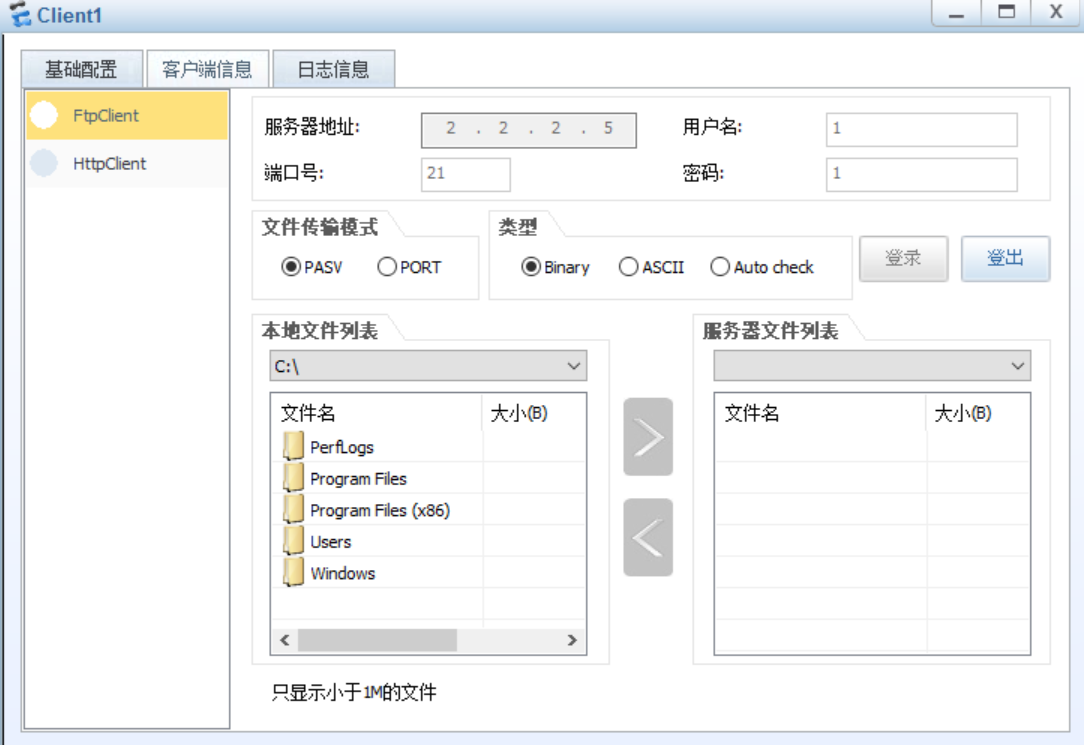

在Client1上访问FTP服务器的公网地址，没有报错就是成功。
image-20240624214405307

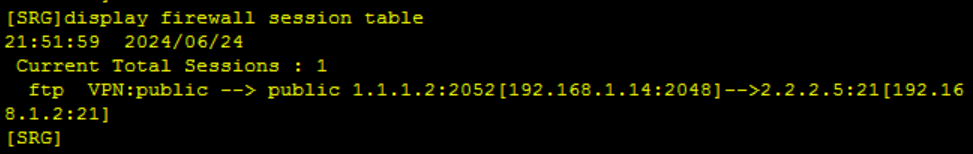

在防火墙上抓包 ，能看到源地址和目的地址都NAT转换成功。
display firewall session table
image-20240624215228920
综合案例4
某公司出公网的防火墙采用USG5500，公司私网有一台FTP服务器Server2，公网上有一台PC机Client1，防火墙的端口直接连接到PC机上。拓扑图和IP规划如下。
要求：要求公网上的Client1所在网段主机能够访问私网的WWW服务器Server2，防火墙上设置NAT Server+源NAT策略，WWW服务器申请公网地址2.2.2.8。Client1所在网段主机采用源NAT地址池方式转换，地址池为192.168.1.101-192.168.1.105。

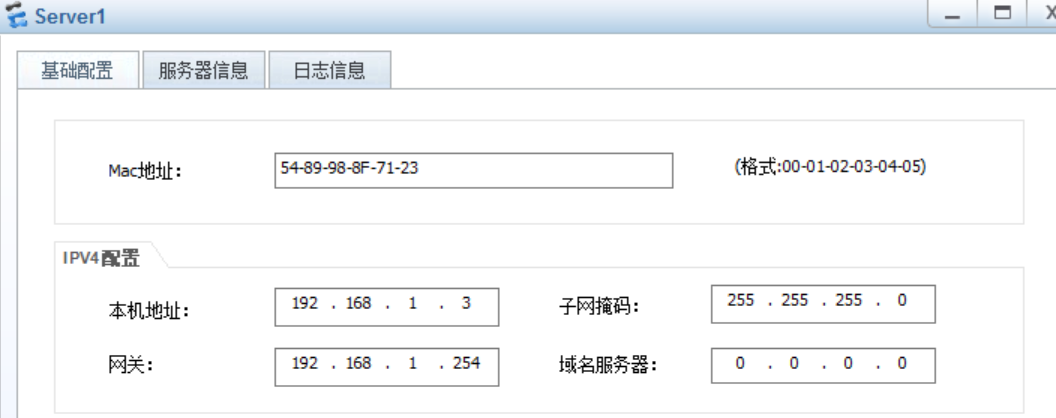

1、配置Server2，点击“保存”
image-20240624221104211
2、配置Client1，点击“保存”
image-20240624210855886
3、配置FW1
（1）进入系统视图
system-viewimage-20240624191343166
（2）关闭信息中心
undo info-center enableimage-20240624191421907
（3）配置接口IP
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 1.1.1.1 255.255.255.0
#image-20240624211047856
（4）接口加入安全区域
#
firewall zone untrust
add interface GigabitEthernet0/0/2
#
firewall zone dmz
add interface GigabitEthernet0/0/1
#image-20240624211211198

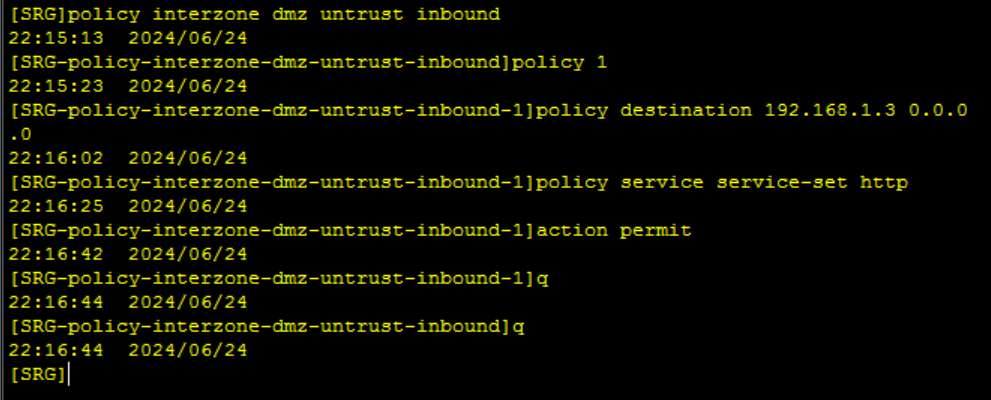

（5）配置安全策略
policy interzone dmz untrust inbound
policy 1
action permit
policy service service-set http
policy destination 192.168.1.3 0.0.0.0
image-20240624221724864
（6）配置NAT Server。

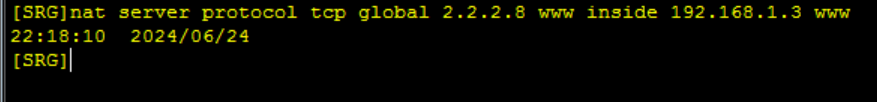

nat server protocol tcp global 2.2.2.8 www inside 192.168.1.3 www
image-20240624221829360
（6）配置地址池方式的源NAT策略。 先配置地址池：
nat address-group 2 192.168.1.101 192.168.1.105
image-20240624222202349

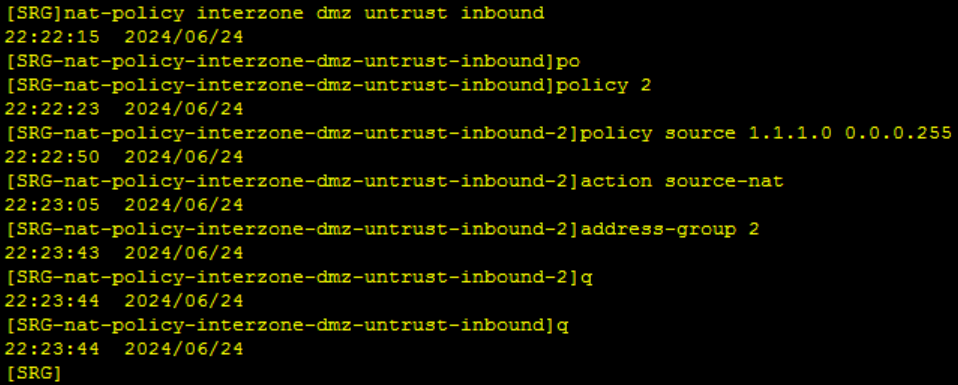

再配置源NAT策略：
nat-policy interzone dmz untrust inbound
policy 2
action source-nat
policy source 1.1.1.0 0.0.0.255
address-group 2
image-20240624222411568

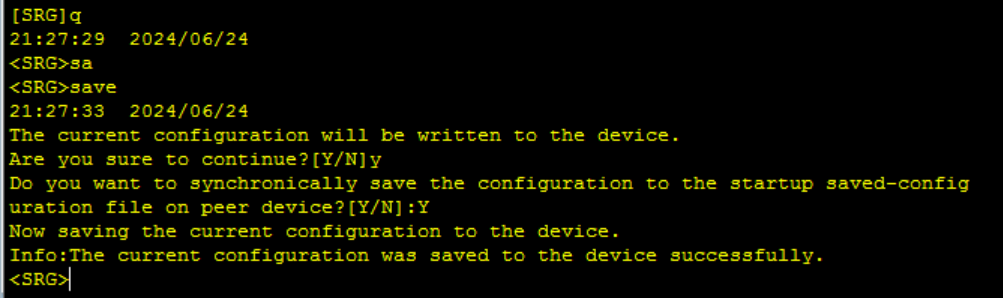

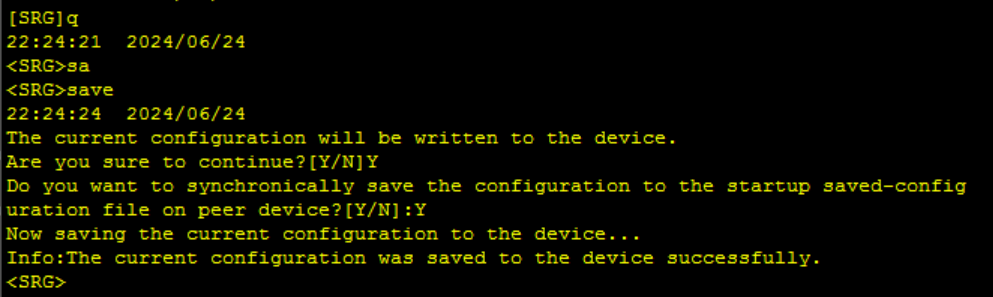

4、保存防火墙配置
quit
save
image-20240624222449466

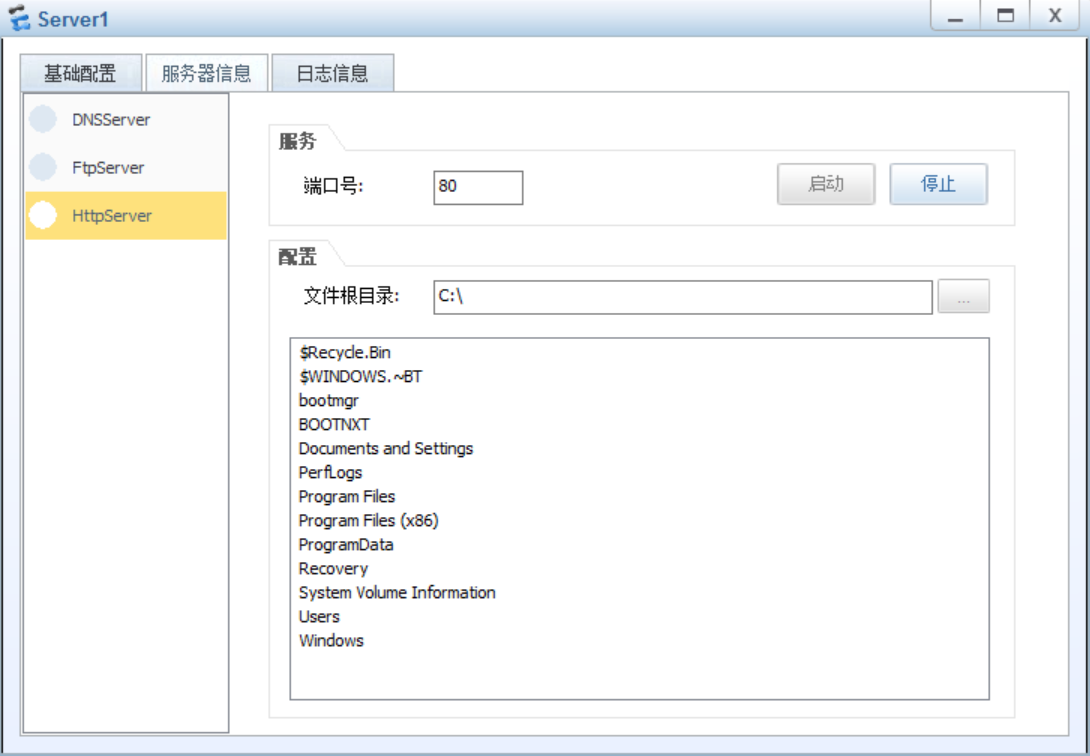

5、测试 在Server2上启动HTTP
image-20240624222541501

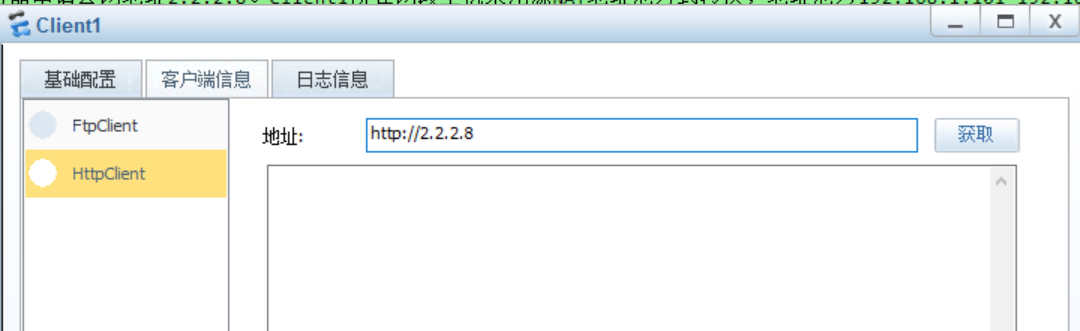

在Client1上访问http服务器。 输入下面的URL，点击“获取”。
image-20240624222748159

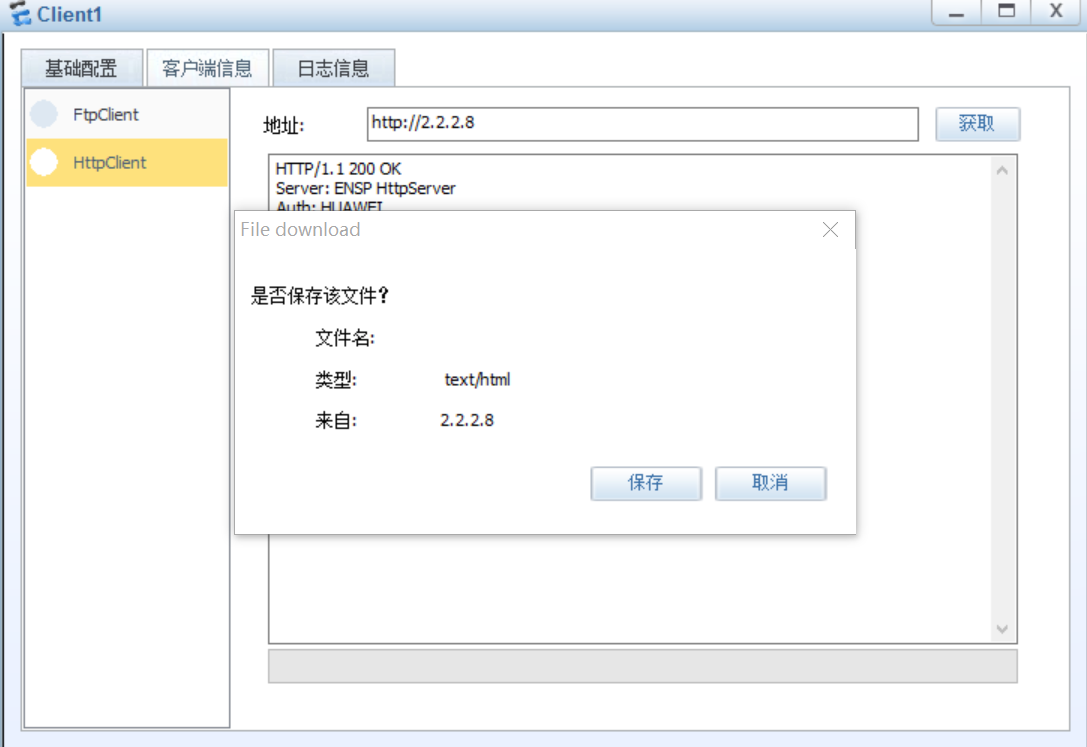

出现下面这个界面，表示访问http服务器成功，不要关闭窗口，去 防火墙上抓包，动作要快点。
image-20240624222652153

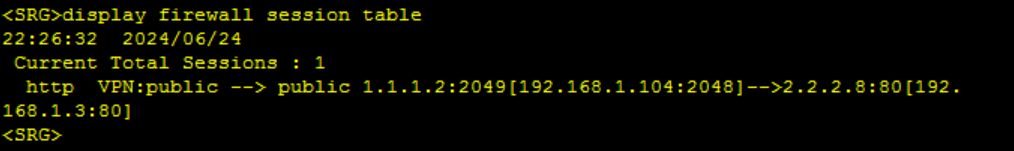

在防火墙上抓包 ，能看到源地址和目的地址都NAT转换成功。
display firewall session table
image-20240624222838075
