CST导入CTIA手部模型介绍

引言

在移动通信设备的研发、测试和认证过程中，设备在实际使用场景中的射频性能表现至关重要。设备被用户手握持时会不可避免地对手持状态下的无线信号传输（特别是毫米波）和天线性能产生显著影响，这一人体遮挡效应是设备设计的重要考量因素之一。

鉴于此，CST Studio Suite® 等 CAE 软件提供了 CTIA 手部模型导入的功能模块，以满足对手握电子设备进行电磁仿真的需求。基于 CST Studio Suite 2025 和 Bio Extension 4.5，本文将介绍导入手部模型的方法，分析各种手部姿态的具体应用场景，介绍自动握持手机的操作方法，并通过一个具体的案例带领读者实操。

一、CTIA 手部模型简介

CTIA 手部模型由 The Wireless Association®（美国无线通信和互联网协会）开发的标准手部模型用于握持不同手机类型，以满足认证测试需求。为移动设备厂商、认证实验室提供符合 CTIA OTA 测试规范的标准化手部模型解决方案，覆盖电磁仿真（CST）、辐射性能测试（TRP/TIS）、人体遮挡评估等场景，助力 5G/毫米波设备认证。


导入方法1

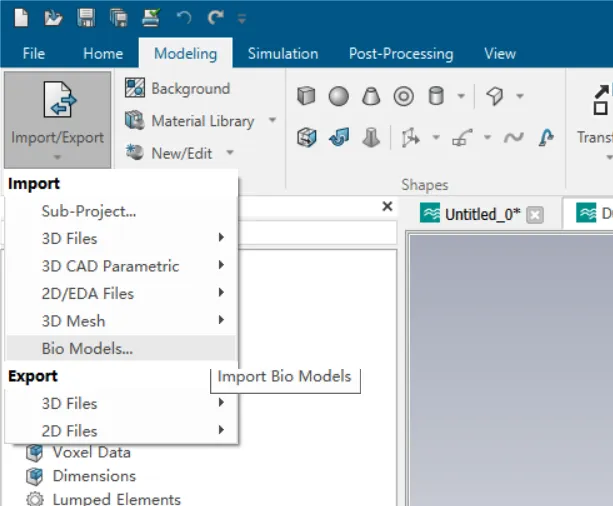

打开 Bio-Models 导入对话框

打开 Bio-Models 导入对话框

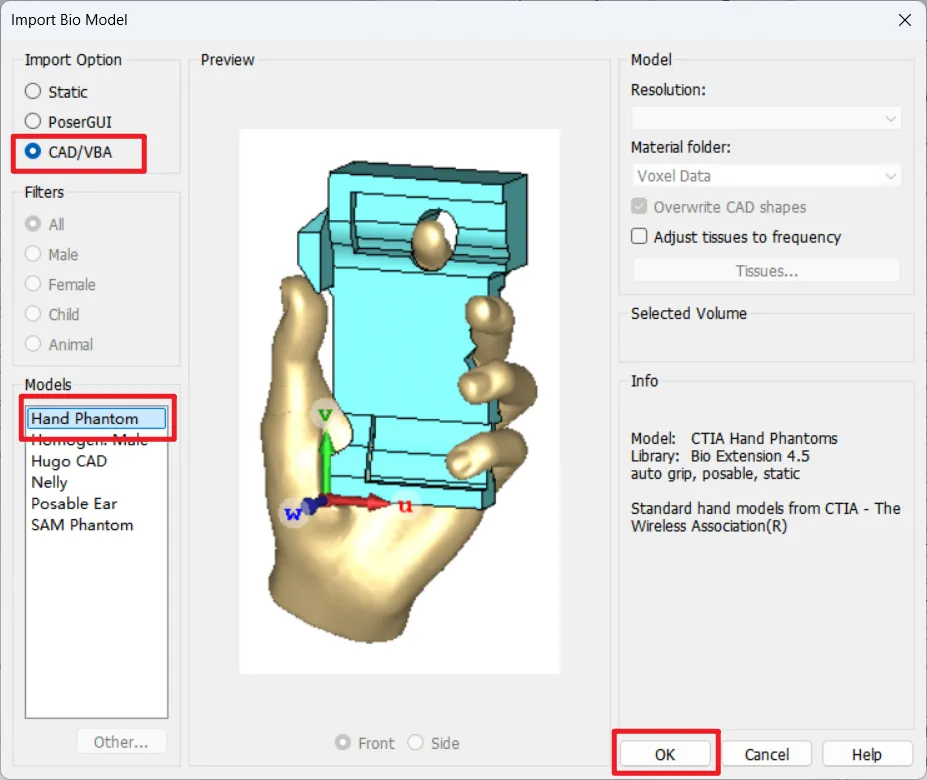

依次选择CAD/VBA - Hand Phantoms

依次选择CAD/VBA - Hand Phantoms

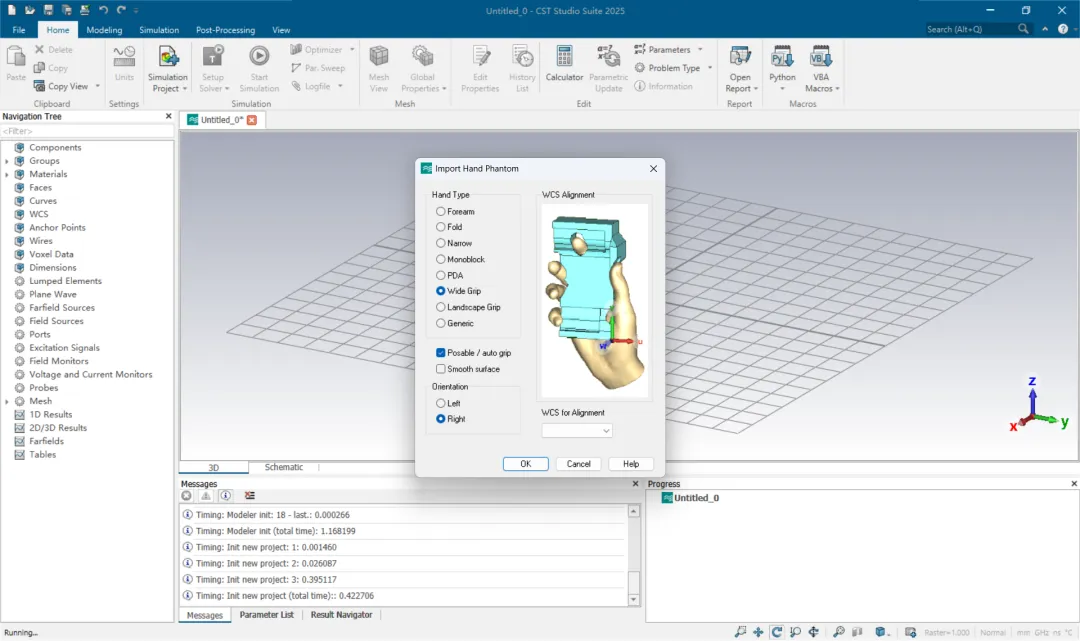

在对话框中选择需要的选项

在对话框中选择需要的选项

导入方法2

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

在对话框中选择需要的选项

在对话框中选择需要的选项

各选项含义及图示

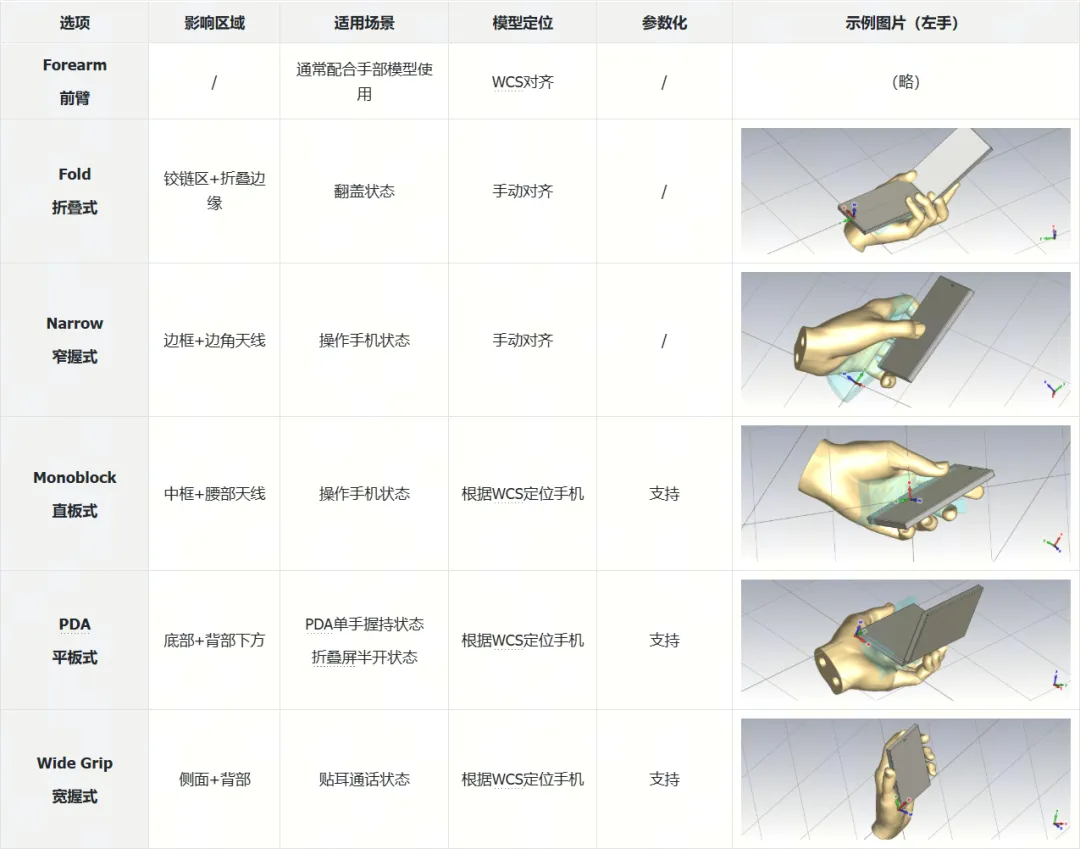

表1：Import Hand Phantom 选项含义



注：

1.根据CTIA Test Plan v3.7.1要求，宽握式、窄握式为强制测试项，其余姿势根据设备形态选择适用项。5G时代窄握式测试权重显著提升（毫米波对遮挡极度敏感）。

2.模型对齐方面，所有模型支持WCS对齐、手动移动对齐等方式，其中自动对齐指的是手指自适应手机模型并完美握持。

3.“PDA”（个人数字助理）与“PAD”（平板电脑）是两种概念的电子设备，对于小型PAD而言，二者形状类似，因此在一定程度上可以将PDA与小型PAD进行类比。

二、静态手部模型

静态手部模型仅可用于导入，这些手部模型可直接作为子项目导入已打开的CST工程，材料属性将自动设置为标准值。

静态手部模型无法修改手指弯曲的角度，且需要手动对齐手机模型。

模型中用于辅助定位的对齐垫片（spacers）被设为真空（Vaccum）材料属性。

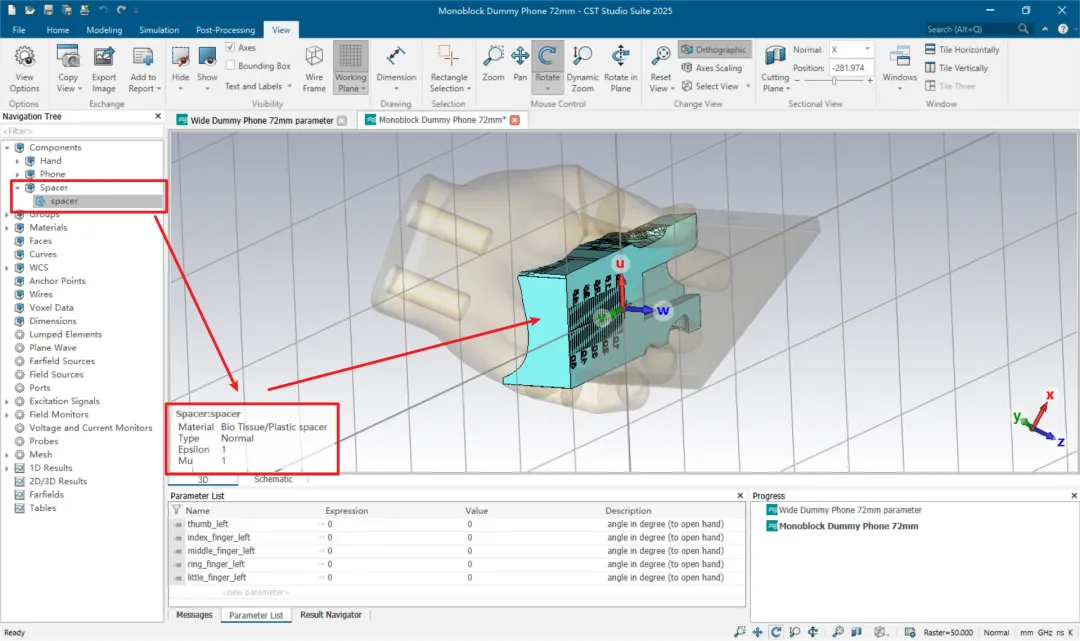

垫片（spacers）的材料属性设置为同真空（Vaccum）材料参数一致

垫片（spacers）的材料属性设置为同真空（Vaccum）材料参数一致

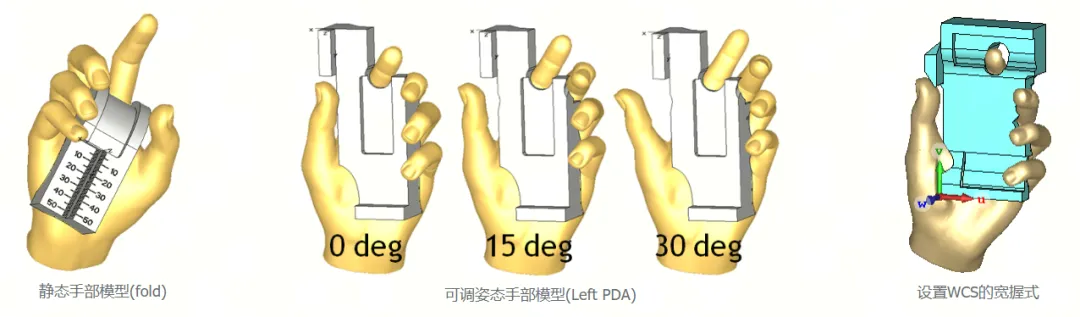

静态手部模型可提供五种握姿：

•宽握式（Wide Grip）

•平板式（PDA）

•直板式（Monoblock）

•折叠式（Fold）

•窄握式（Narrow）

具体效果可以查看上面的表1。

三、自动握持手部模型（姿态可调）

为便于手指贴合手机模型，CST提供适用于宽握式（Wide Grip）、平板式（PDA）和直板式（Monoblock）的VBA宏脚本（含左右手版本）。执行宏脚本会生成定义每根手指位置角度的参数（其中正角度表示张开手掌），手部自动闭合直至每根手指接触手机。

操作步骤

1.放置局部工作坐标系（WCS）

•左手模型：置于手机左下角

•右手模型：置于手机右下角

•u轴 指向手机右侧（双手通用，沿宽度方向）

•v轴 指向手机顶部

•w轴 指向手机背面到正面的方向（即朝向用户头部）

2.框选手机中需接触的部件（通常为手机外边框、外壳等结构）

3.运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

WCS设置方向

WCS设置方向

操作案例

体验自动握持功能并学习 WCS 定位

1.打开 File -> Component Library  搜索 dummy；

2.打开 Dummy Phone 72mm 工程文件；

3.在导航树中选择 Components -> Phone；

4.运行宏：Macros -> Bio Extension 4.x -> Hand Phantom；

5.在对话框中选择宽握式（Wide Grip）、可调姿态（Posable），根据需要选择左手（Left）或右手（Right）， 手部模型将自动加载并握持示例手机。

6.点击 Parameter List 对话框，可以查看并修改手指弯曲的角度参数。

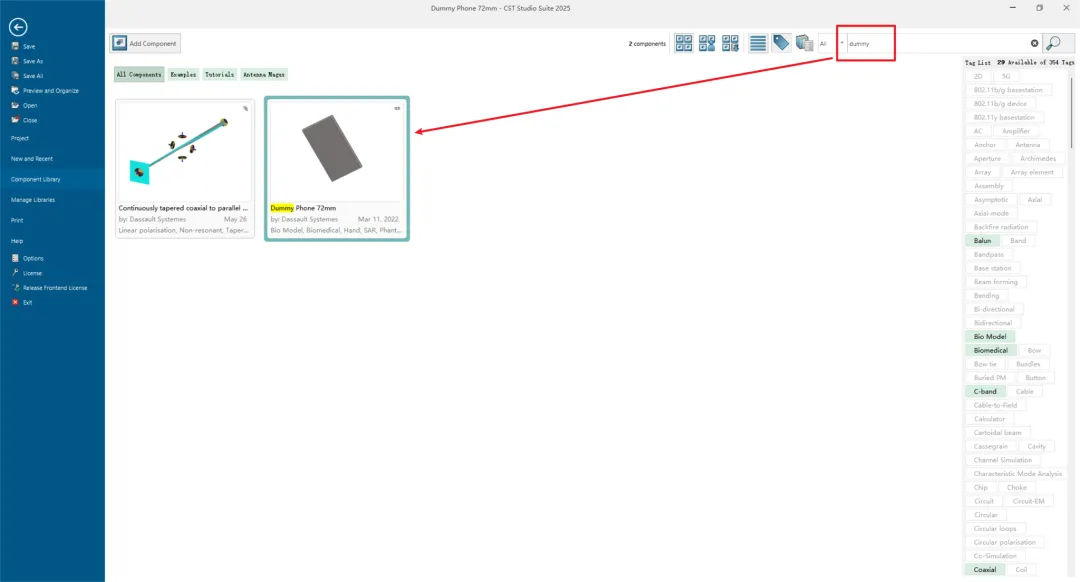

在案例库中检索“dummy”，打开 Dummy Phone 72mm 工程文件

在案例库中检索“dummy”，打开 Dummy Phone 72mm 工程文件

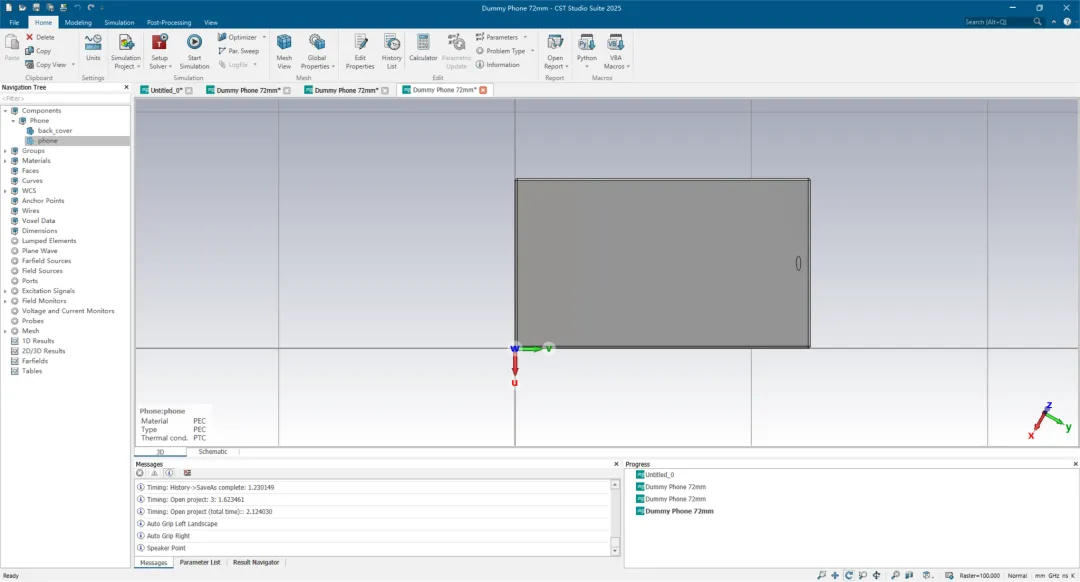

该工程已经自动创建好WCS，在导航树中选择 Components -> Phone（或直接双击手机外壳选中）

该工程已经自动创建好WCS，在导航树中选择 Components -> Phone（或直接双击手机外壳选中）

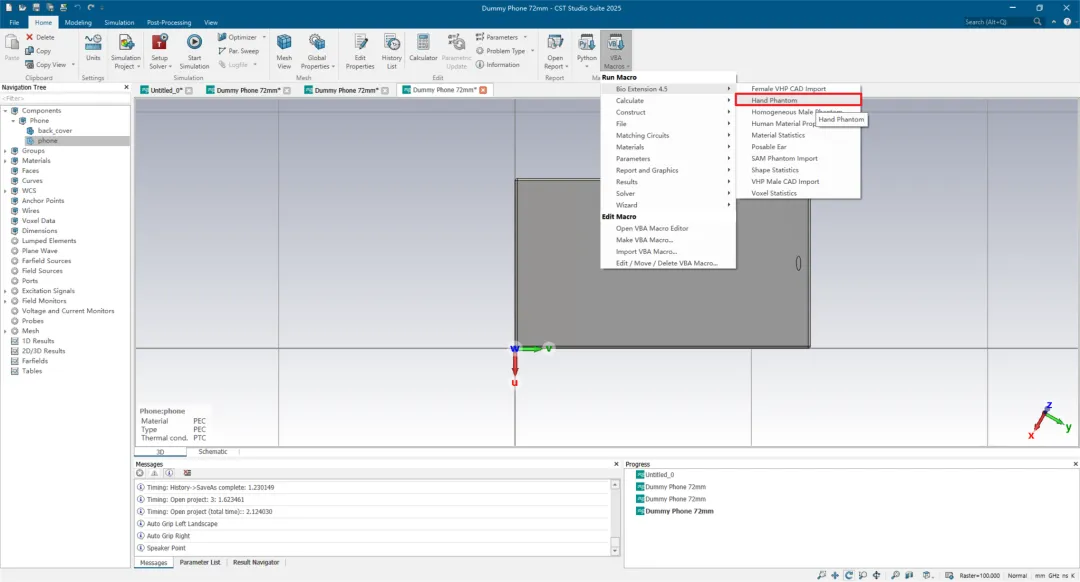

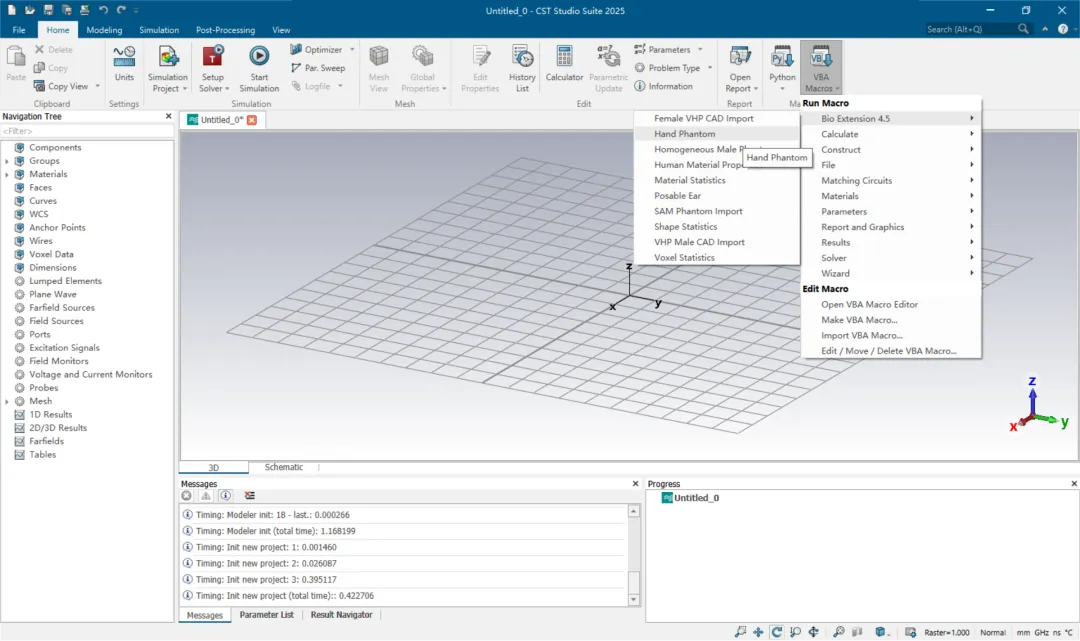

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

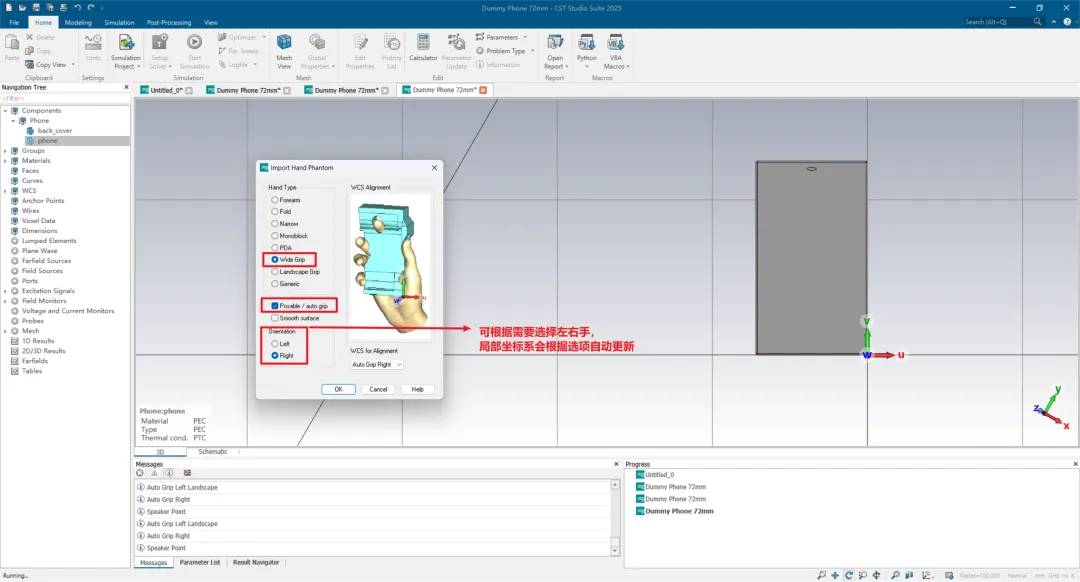

在对话框中选择宽握式 (Wide Grip)、可调姿态 (Posable)，根据需要选择 左手 (Left)或右手（Right）

在对话框中选择宽握式 (Wide Grip)、可调姿态 (Posable)，根据需要选择 左手 (Left)或右手（Right）

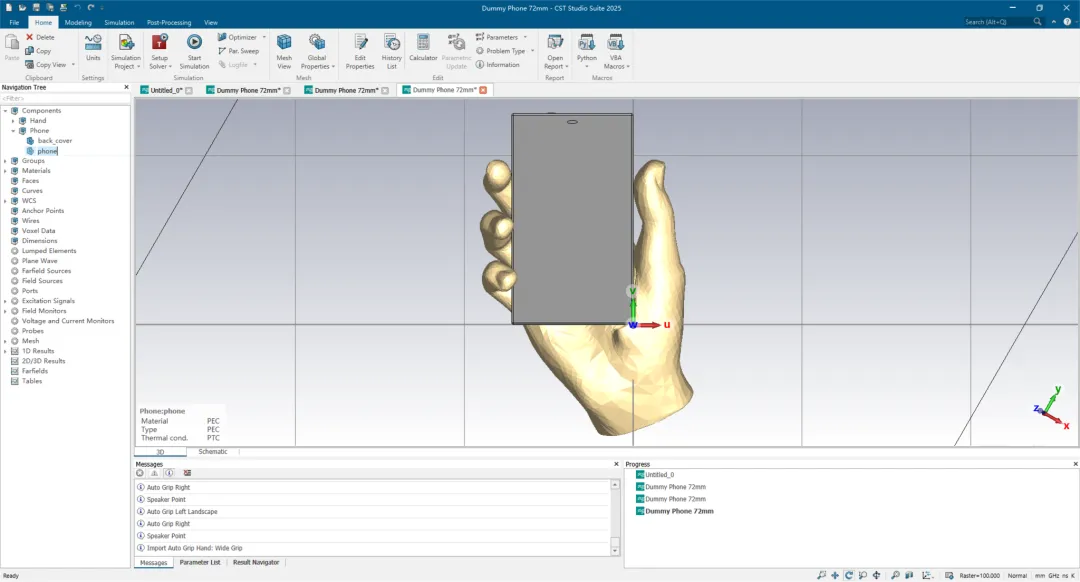

手部模型将自动加载，期间会运算一段时间，完成后将会创建手部模型，握持示例手机

手部模型将自动加载，期间会运算一段时间，完成后将会创建手部模型，握持示例手机

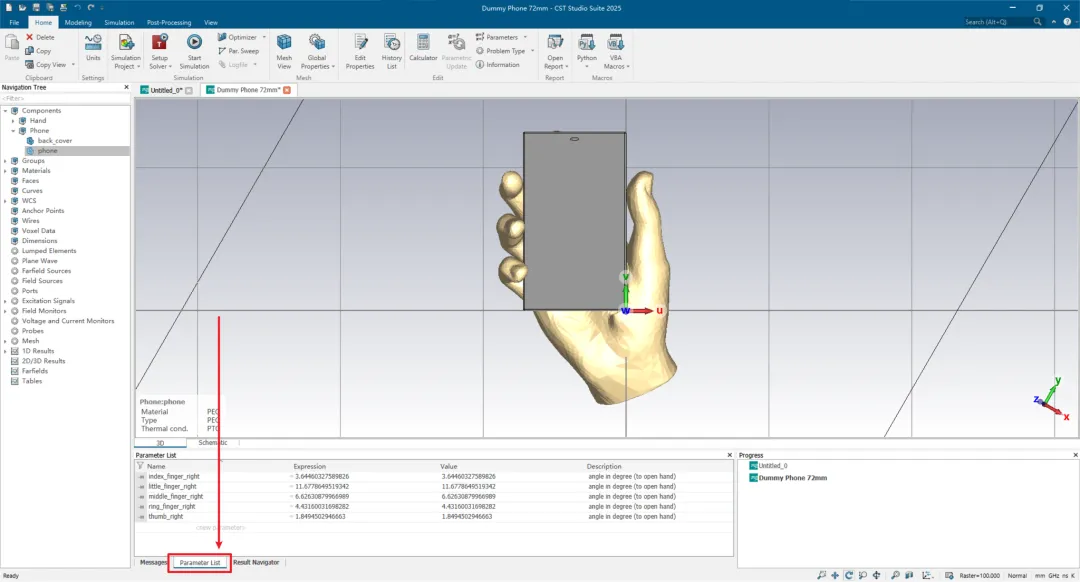

点击 Parameter List 对话框，可以查看并修改手指弯曲的角度参数

点击 Parameter List 对话框，可以查看并修改手指弯曲的角度参数

手部参数调整说明

以左手宽握式（Wide Grip）握持手机为例说明下列参数的含义，右手同理，平板式（PDA）和直板式（Monoblock）握持亦同理。

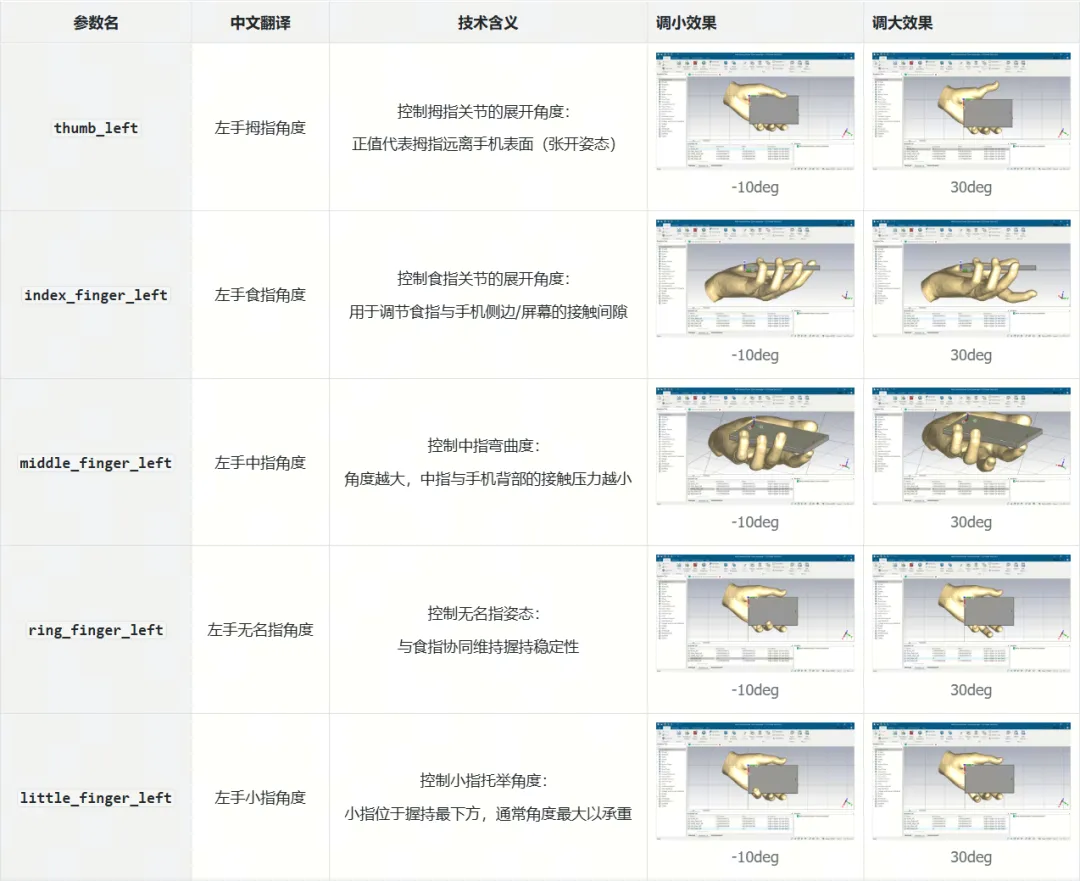

表2：参数说明


说明

1.参数命名规则：<手指名称>_left/right（如 thumb_left 表示左手拇指）

2.角度方向定义：

a.正值 = 手指张开（向远离手机方向移动）

b.负值 = 手指闭合（向贴近手机方向移动）

3.角度单位：度（°）。

4.修改参数后，需要点击 Parametric Update（或按键盘快捷键F7）手动更新模型。

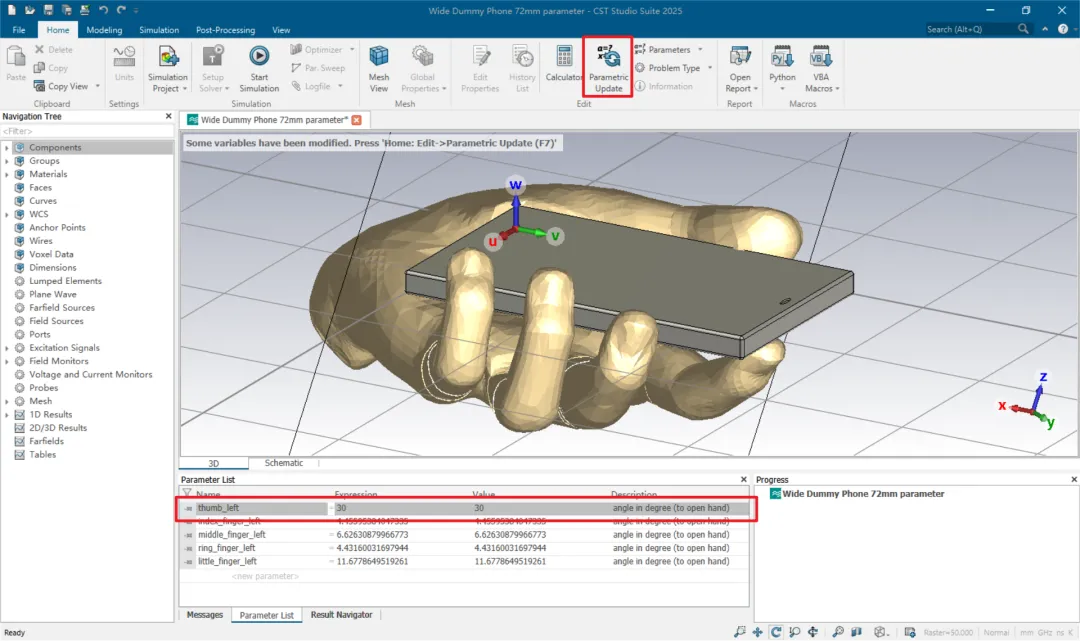

修改参数后，需要手动更新模型

修改参数后，需要手动更新模型

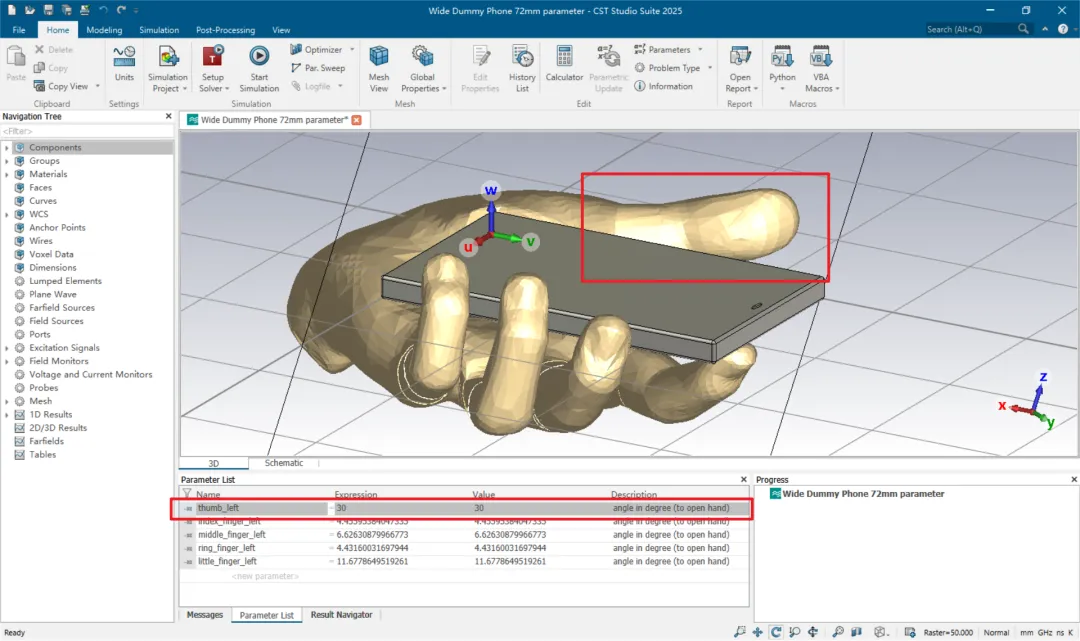

更新模型后，可看到手指角度发生了变化

更新模型后，可看到手指角度发生了变化

四、横屏握持（游戏模式）与通用可调手部模型

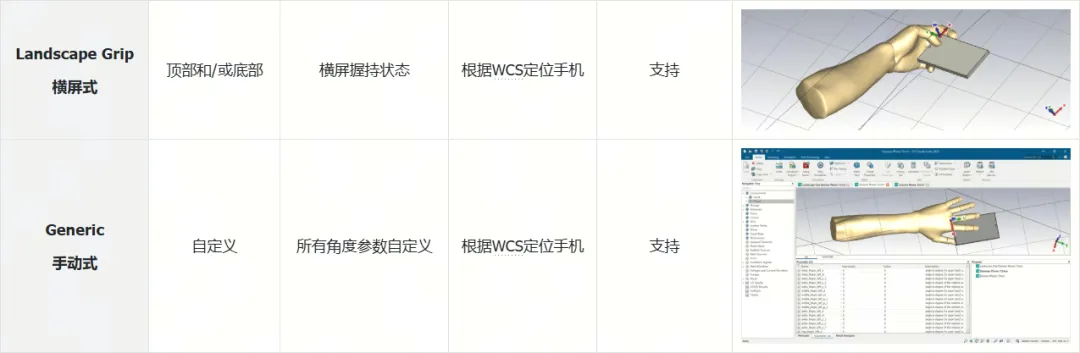

二者的图例可查阅表1中的 Generic 和 Landscape Grip 类别。

通用可调手部模型（Generic）：

•可通过部件库或宏路径 Macros -> Bio Extension 4.x -> Hand Phantom 调用（适用于 Bio Extension 4.3+ 版本）。

•按 CTIA OTA 测试规范尺寸创建，可通过参数列表（Parameter List）调整。

横屏握持手部模型（Landscape Grip）：

•在宏对话框中作为自动握持类型提供；

•左手横屏 WCS 定位示例见部件库中的 Dummy Phone 72mm 工程；

•右手横屏握持的 WCS 定位与纵向握持（portrait orientation）相同。

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

运行宏：Macros -> Bio Extension 4.x -> Hand Phantom

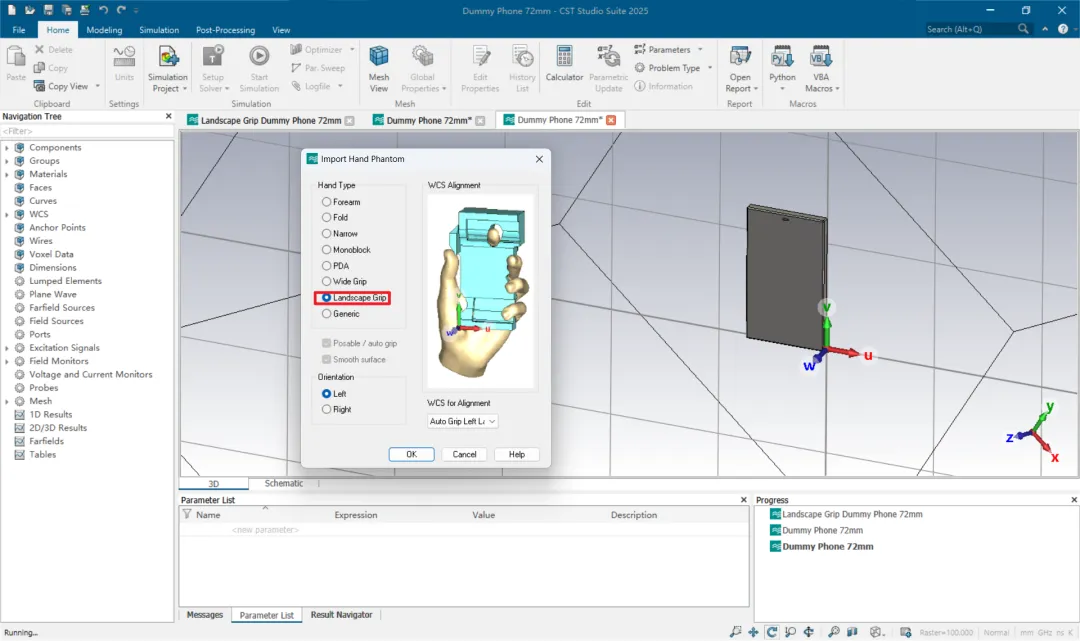

选择横屏握持

选择横屏握持

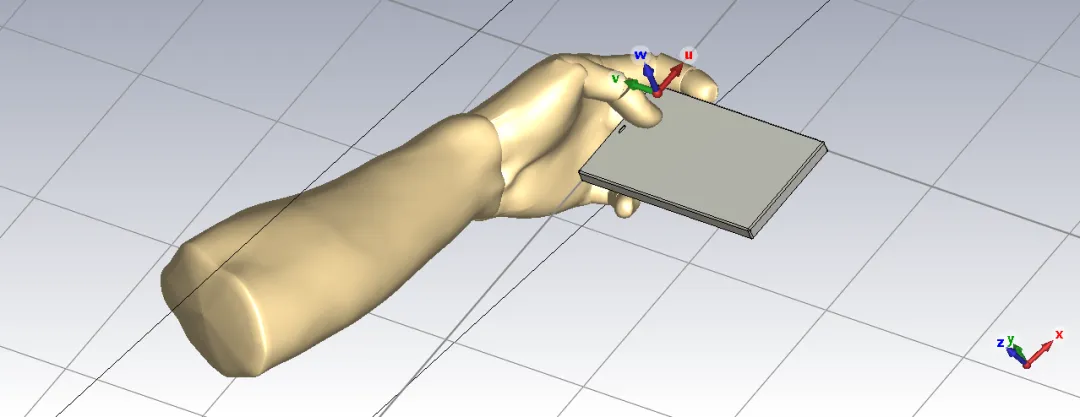

左手横屏握持

左手横屏握持

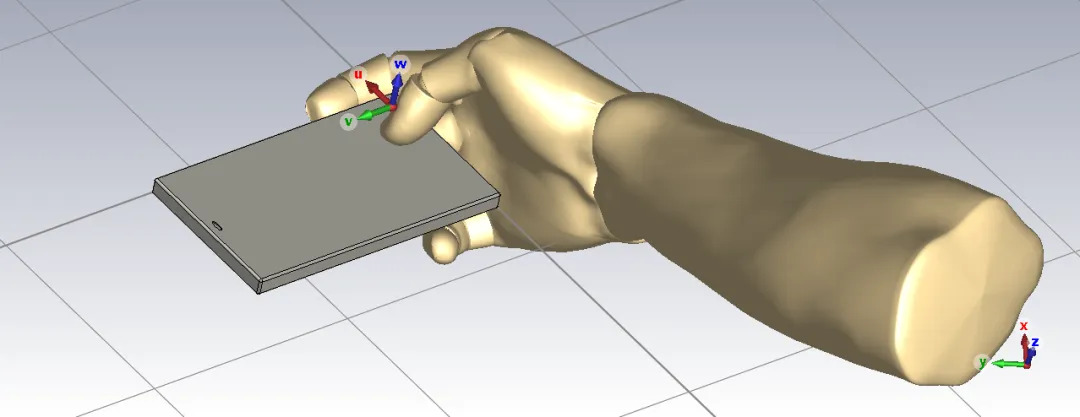

右手横屏握持

右手横屏握持

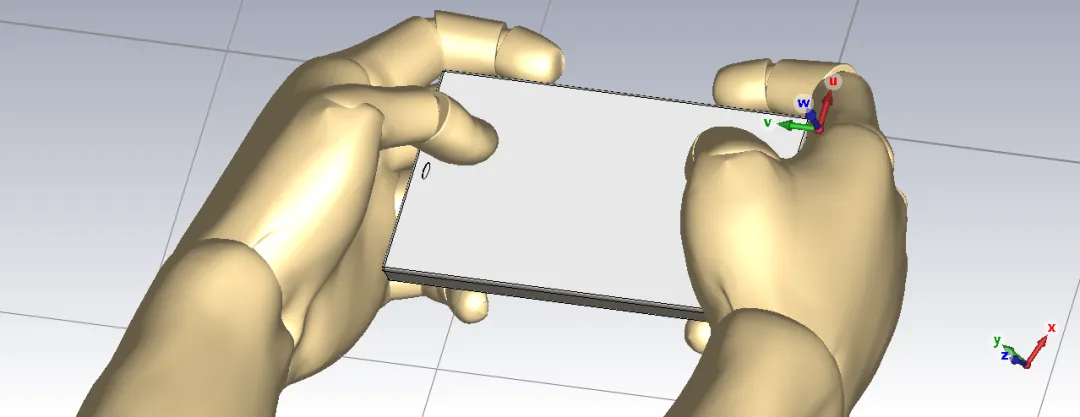

双手握持（镜像复制）

双手握持（镜像复制）

总结

•CTIA 手部模型可使用 Marco 脚本和 Bio-Model 导入向导两种方式添加，并支持多种实现效果。

•模型分为静态和自动握持两种类别，自动握持模型的姿态可以按需调整。

•可以通过CST案例库中的Dummy Phone 72mm工程文件进行实际操作，直观查看不同类别手部模型的区别。
