电池工况下低功耗检测

1、电池电压-低功耗检测

1）概述

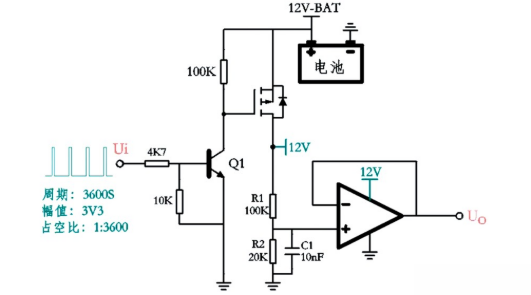

运放配置：运放为电压跟随器（输出直接接反相输入端），作用是缓冲分压后的电压，保证单片机AD采样的准确性，其供电来自 12V（由PMOS管开关控制）。

信号流向：Uo 接单片机 AD管脚，Ui 由单片机产生，整个系统供电均来自 12V-BAT电池。单片机输出周期为 3600秒、幅值3.3V 的方波，占空比为 1:3600，即每小时仅持续1秒高电平，其余时间为低电平。

R1、R2 与 C1 组成低通滤波，用于滤除分压信号中的高频噪声，使 AD采样更稳定。

低通滤波的截止频率公式为：

其中 R// 是 R1 与 R2 的并联电阻。

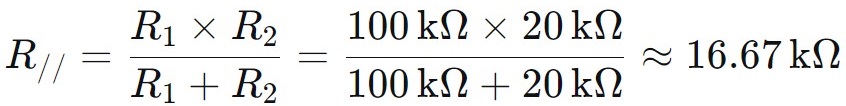

2）计算并联电阻

3）计算截止频率

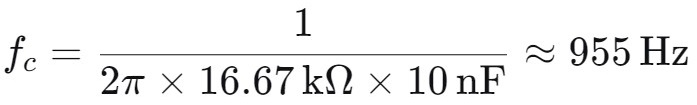

代入 R// = 16.67k，C1 = 10nF 计算：

2、温度-低功耗检测

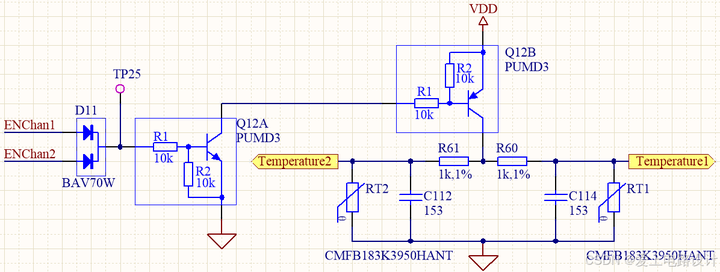

已知：VDD = 5V，10位 ADC。ENCHan1 或 ENCHan2 为高电平时，Q12B 完全导通。在汽车应用中需要考虑静态电流的问题，所以测温电路设置了允许/禁止两种状态。
