从 0 到企业级私有云 ｜ Kubernetes 控制面高可用设计：从单 Master 到多 Master 的演进

本文约 2300 字，阅读约需 10 分钟。 从“能用”到“可靠”，往往只差一次架构升级。这篇文章记录了我将实验环境从单控制平面，演进为生产级高可用架构的全过程思考与取舍。

一、背景：一个实验集群的“边界”

在「从 0 到企业级私有云」系列中，最初搭建的是一套典型入门结构：

1 Master + 3 Worker

这套架构的初衷很明确：

• 快速验证 Kubernetes 核心能力
• 跑通 CI/CD 与基础服务
• 构建最小可用集群

在早期阶段，这样的设计完全合理，甚至是最优解。

但随着使用逐渐深入，当开始承载一些长期运行的基础组件（监控、日志、CI系统），并尝试模拟真实故障时，这套架构的“边界”开始显现：

• Master 一旦重启，控制面立即不可用
• 调度、扩缩容、发布流程全部中断
• 无法进行任何“不中断服务”的运维操作

本质问题只有一个：

控制面存在单点故障（SPOF）

这意味着，这套架构始终停留在：

👉 “可用”，但不“可靠”

二、架构升级目标

这次重构，并不是简单“加机器”，而是一次明确目标的架构演进：

1️⃣ 消除控制面单点（Master HA）
2️⃣ 提供稳定访问入口（API Server HA）
3️⃣ 支撑后续架构扩展能力

对应的方案是：

3 Master + 3 Worker + HAProxy + Keepalived

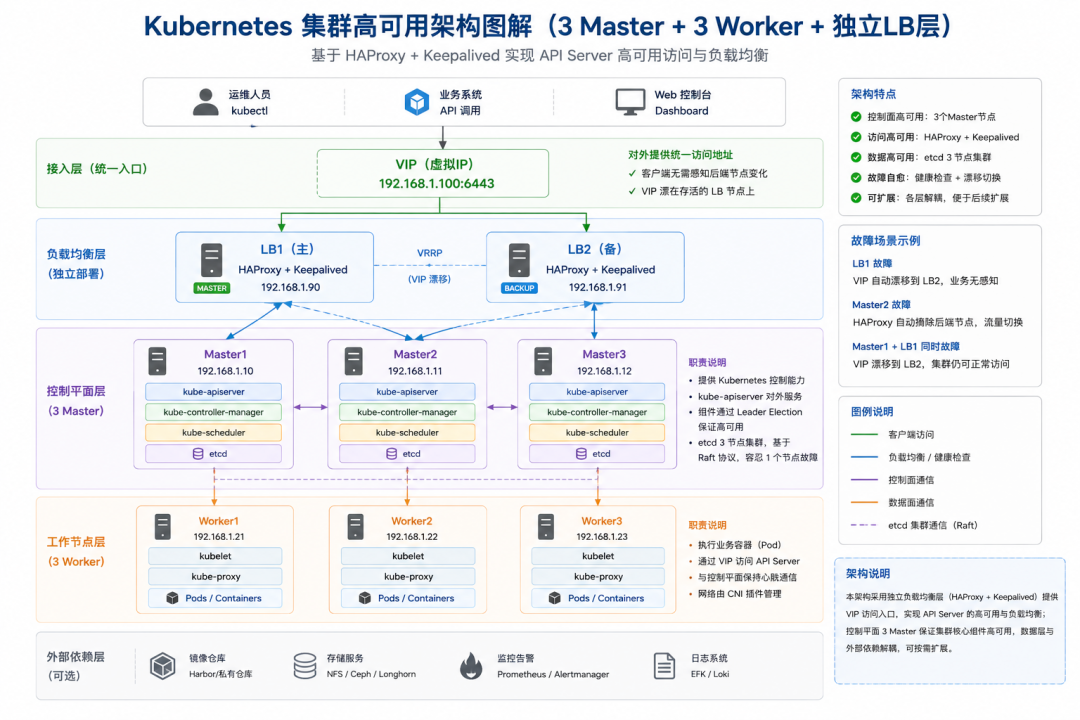

三、新架构：从单点到多活

3.1 核心拓扑

客户端 / kubectl
        ↓
      VIP
        ↓
    HAProxy（多实例）
        ↓
3 × kube-apiserver（Master）
        ↓
   etcd 集群（3节点）
        ↓
    Worker 节点

在资源受限的场景下，HAProxy 与 Keepalived 也可以直接部署在 Master 节点上，这是一种在中小规模私有云中较为常见的折中方案。不过，从架构演进的角度来看，将接入层独立出来，往往是走向生产级设计的重要一步。

四、关键设计思路（核心价值）

这一部分，是整个架构最有价值的地方。

4.1 为什么是 3 Master？

不是经验结论，而是分布式系统的基本原则：

多数派（Quorum）机制

etcd 基于 Raft 协议：

• 2 节点 → 无法容错
• 3 节点 → 可容忍 1 个故障
• 5 节点 → 可容忍 2 个故障（但成本更高）

因此：

3 是生产级控制面的最小规模

4.2 为什么需要 HAProxy？

Kubernetes 控制面的核心入口是：

kube-apiserver

当存在多个 Master 时，必须解决一个问题：

👉 客户端访问哪个 API Server？

HAProxy 的引入，本质上解决了两件事：

✔ 提供统一入口
✔ 实现多 Master 负载分发

同时通过健康检查：

👉 自动摘除异常节点

4.3 为什么还需要 Keepalived？

很多架构在这里容易出现一个误区：

👉 认为有 HAProxy 就已经高可用了

但实际上：

HAProxy 自身也可能成为单点

Keepalived 的作用是：

✔ 提供 VIP（虚拟IP）
✔ 实现 HAProxy 节点之间的主备切换

最终效果：

入口地址永远不变，但后端节点可动态切换

4.4 高可用是如何实现的？

这套架构的高可用，并不是依赖某一个组件，而是多层叠加：

• API Server：多实例 + LB
• HAProxy：多实例 + VIP 漂移
• etcd：多数派机制
• 控制组件：Leader Election

本质上实现的是：

“无单点”设计（No Single Point of Failure）

4.5 从混合部署到独立 LB 层

在早期或资源受限的环境中，HAProxy 与 Keepalived 通常会与 Master 节点进行混合部署，这种方式能够在较低成本下实现控制面的高可用能力。

但随着集群逐步承载实际业务，这种部署方式也会逐渐暴露出一些局限：

• 控制面与流量入口耦合，单节点故障影响范围扩大
• HAProxy 与 etcd、kube-apiserver 之间存在资源竞争（CPU / IO）
• 架构扩展能力受限（难以独立扩展或替换负载均衡层）

因此，在本次架构升级中，对接入层进行了进一步拆分，将 HAProxy 与 Keepalived 从 Master 节点中剥离，独立部署为专用的负载均衡层：

LB1：HAProxy + Keepalived
LB2：HAProxy + Keepalived

Master1：kube-apiserver
Master2：kube-apiserver
Master3：kube-apiserver

这一调整的核心价值，并不只是“多了两台机器”，而在于实现了更清晰的架构分层：

• 接入层（LB）：负责流量入口与高可用切换
• 控制面（Master）：负责集群调度与状态管理

从架构设计角度来看，这种拆分带来了几个关键收益：

1️⃣ 故障域隔离

负载均衡层与控制面解耦后，单一节点故障不会同时影响多个关键角色，从而降低系统整体风险。

2️⃣ 资源隔离

HAProxy 属于高并发网络组件，而 etcd 与控制面组件对 IO 和稳定性较为敏感。独立部署后，可以避免资源争用带来的性能抖动。

3️⃣ 架构可扩展性提升

独立的 LB 层可以根据需要进行横向扩展，或在后续演进中替换为其他实现（如云负载均衡或 MetalLB），而无需影响控制面结构。

需要注意的是，这种架构在带来更高可靠性的同时，也引入了额外的节点成本与运维复杂度。因此，在实际落地时，仍需根据集群规模与业务需求进行权衡。

从演进路径来看，可以将两种模式理解为：

混合部署（成本优先） → 独立 LB（可靠性优先）

这也是从“可用架构”迈向“生产级架构”的一个重要阶段。

五、新旧架构对比（最直观的变化）

这次升级，本质是完成了一次：

从“实验架构”到“生产架构”的跃迁

六、适用场景分析

这套架构并不是“通用最优解”，它有明确边界。

✅ 适用场景

• 中小规模私有云（< 100 节点）
• 无云厂商 LB 的环境（裸金属 / 内网）
• 对稳定性有要求的内部平台
• 技术能力建设与架构实践

❌ 不适合场景

• 超大规模集群（需独立 etcd 或托管控制面）
• 资源极度受限环境
• 单机学习环境

七、隐藏成本与注意事项

架构升级带来的不仅是收益，还有成本：

7.1 etcd 仍然是关键瓶颈

默认情况下：

etcd 与 Master 共节点

这意味着：

• IO 性能直接影响集群稳定性
• 磁盘与网络要求提高

7.2 架构复杂度上升

引入组件：

• HAProxy
• Keepalived
• 多 Master

意味着：

✔ 部署复杂度 ↑
✔ 故障排查难度 ↑
✔ 运维成本 ↑

7.3 不是终点，而是阶段

当前架构仍然只是“第一阶段生产级”：

未来可以继续演进：

• 独立 etcd 集群
• 多集群架构
• 云原生负载均衡（MetalLB / 云LB）
• GitOps 管理

八、总结

这次从 1 Master 到 3 Master 的升级，本质并不是规模扩展，而是理念转变：

从“把服务跑起来” → 到“让系统稳定运行”

也是从“使用 Kubernetes”到“设计 Kubernetes 架构”的第一步。

九、后续计划

下一篇将进入实战部分，完整记录：

• HAProxy + Keepalived 部署
• kubeadm 多 Master 初始化
• 故障演练验证

真正验证这套架构是否具备“生产级”的可靠性。
