前言

众所周知，在地球仪上或地图上，经线和纬线相互交织，就构成经纬网。利用它上面标注的经度和纬度，可以确定地球表面上各地点、各地区和各种地理现象的地理位置。它在军事、航空、航海等方面很有用处。例如，轮船在茫茫大海上航行，飞机在广阔天空中飞翔，无论到了什么地方，人们都可以使用仪器精确地测定出它的经纬度，从而确定其位置。

为了精确地表明各地在地球上的位置，人们给地球表面假设了一个坐标系，这就是经纬线。公元344年，亚历山大渡海南侵，继而东征，随军地理学家尼尔库斯沿途搜索资料，准备绘一幅“世界地图”。他发现沿着亚历山大东征的路线，由西向东，无论季节变换与日照长短都很相仿。于是做出了一个重要贡献——第一次在地球上划出了一条纬线，这条线从直布罗陀海峡起，沿着托鲁斯和喜马拉雅山脉一直到太平洋。

　　公元120年，一位青年也在这座古老的图书馆里研究天文学、地理学。他就是克罗狄斯·托勒密。托勒密综合前人的研究成果，认为绘制地图应根据已知经纬度的定点做根据，提出地图上绘制经纬度线网的概念。为此，托勒密测量了地中海一带重要城市和据点的经纬度，编写了8卷地理学著作。其中包括8000个地方的经纬度。为使地球上的经纬线能在平面上描绘出来，他设法把经纬线绘成简单的扇形，从而绘制出一幅著名的“托勒密地图”。

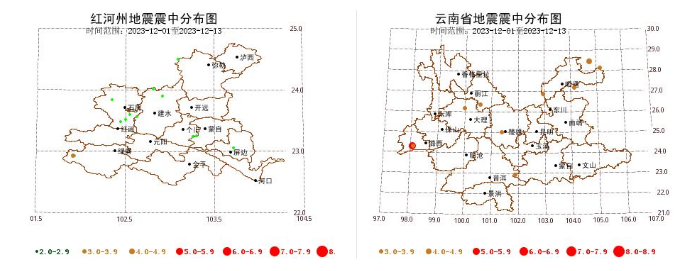

　　在很多的场景中，需要在地图中直观的展示经纬网，方便进行位置定位。比如在地震信息系统中，会在震中区域范围进行展示。如下图：

在之前的博客中，介绍了很多Leaflet的插件，可以利用Leaflet进行webgis系统开发。本文将介绍一款Leaflet的经纬网插件，基于这款经纬网插件，介绍如何实现经纬网功能，clone的Leaflet.Graticule地址。在CSDN社区中，有一些博主做了比较简单的介绍，有一些是自己实现的。感兴趣的朋友可以去下载相关代码和资料来看看。

一、Leaflet.Graticule

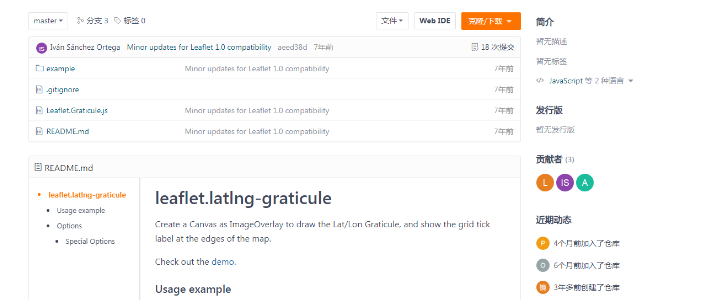

由于gitHub现在有一些不稳定，可以在gitee上看到有网友clone过来的版本，可以看看最新克隆过来的，与原来的github代码是保持同步更新的。

1、参数说明

Leaflet.Graticule的参数配置是比较简单的，下面来简单介绍一下配置参数。

序号	参数名称	说明	默认值
1	showLable	在地图边缘显示网格记号标签	true
2	opacity	光栅和标签的不透明度	1
3	weight	网格线的宽度	0.8
4	color	网格线的颜色	#aaa
5	font	刻度标签的字体样式	12px Verdana
6	fontColor	刻度标签的颜色	#aaa
7	zoomInterval	刻度标签的颜色在不同的缩放级别中使用不同的间隔。例如，您可以设置纬度和经度线，也可以设置不同的纬度和经度间隔，如下所示：	zoomInterval: []

注意：zoomInterval的参数默认如下：

  zoomInterval: [
    {start: 2, end: 2, interval: 40},
    {start: 3, end: 3, interval: 20},
    {start: 4, end: 4, interval: 10},
    {start: 5, end: 7, interval: 5},
    {start: 8, end: 20, interval: 1}
  ]

当然，如果您需要针对经纬度来进行精准的控制，也是可以按照经纬度来自定义的。配置参数如下：

  zoomInterval: {
    latitude: [
      {start: 4, end: 6, interval: 5},
      {start: 7, end: 20, interval: 1}
    ],
    longitude: [
      {start: 4, end: 6, interval: 10},
      {start: 7, end: 20, interval: 2}
    ]
  }

二、集成使用

1、新建网页模板

<!doctype html>
<html lang="en">
<head>
	<title>Leaflet Lat/Lon Graticule 经纬网演示</title>
	<meta charset="utf-8" />
	<meta name="viewport" content="width=device-width, initial-scale=1.0">
	<meta http-equiv="Content-Type" content="text/html; charset=UTF-8" />

<link href="/2d/leaflet/leaflet.css" rel="stylesheet" type="text/css" />
<script src="/2d/leaflet/leaflet-src.js"></script>

<script src="../Leaflet.Graticule.js"></script>

	<style>
		html { height: 100%; }
		body { height: 100%; margin: 0; padding: 0;}
		.map { width: 100%; height: 600px; }
	</style>
</head>
<body>
	<div id="map" class="map"></div>
</body>
</html>

请注意在代码中需要引入经纬网js资源文件

<script src="../Leaflet.Graticule.js"></script>

2、初始化地图对象

<script>
		var map = new L.Map('map',{zoomControl:false}).setView([24.0, 121], 6),
		stamenTerrain = L.tileLayer('http://localhost:8086/data/xxgc/q0403/{z}/{x}/{y}.png').addTo(map);
		//添加格网
		L.latlngGraticule({
			showLabel: true,
			color: 'red',
			zoomInterval: {
				latitude: [
				  {start: 2, end: 4, interval: 30},
				  {start: 5, end: 20, interval: 5}
				],
				longitude: [
				  {start: 2, end: 4, interval: 30},
				  {start: 5, end: 20, interval: 5}
				]
			  }
		}).addTo(map);
	</script>

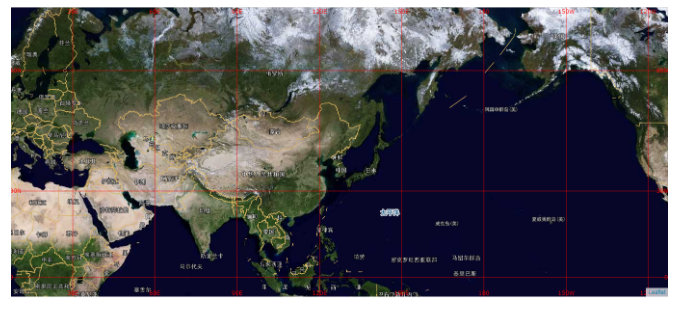

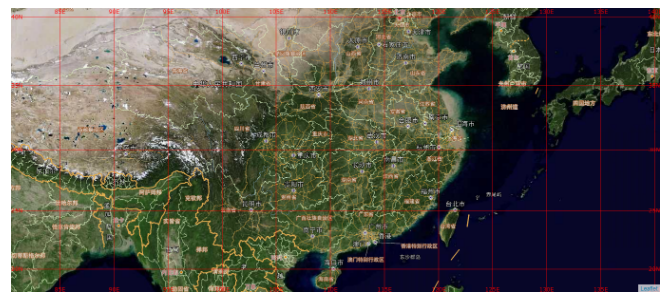

3、运行效果

以上效果基本满足我们的初始需求，可以在地图上进行经纬度的渲染展示。

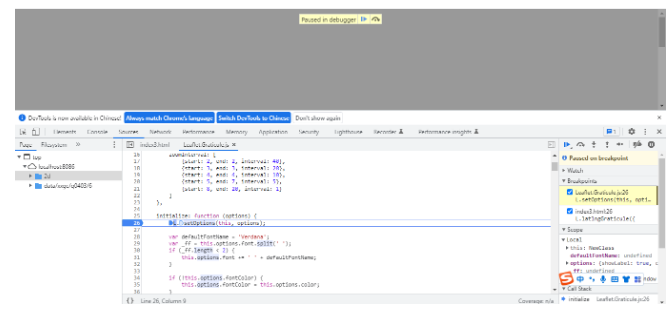

三、源码调用分析

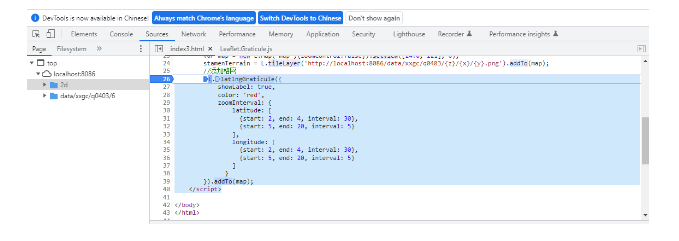

1、参数注入

L.latlngGraticule({
			showLabel: true,
			color: 'red',
			zoomInterval: {
				latitude: [
				  {start: 2, end: 4, interval: 30},
				  {start: 5, end: 20, interval: 5}
				],
				longitude: [
				  {start: 2, end: 4, interval: 30},
				  {start: 5, end: 20, interval: 5}
				]
			  }
		}).addTo(map);
