INT流量路径预览：基于IPT的RoCE网络监控指南

传统监控为何难以应对RoCE网络？

在当前的智算中心场景中，网络已成为影响模型训练效率的关键制约因素。特别是在高性能的 RoCE (RDMA over Converged Ethernet) 网络中，哪怕是微小的丢包或拥塞都会导致系统整体通信性能的显著下降。传统的网络运维与监控方式无法感知微秒级的延迟变化，导致工程师在面对性能瓶颈时往往无从下手。

如何利用TPE(流量路径预览)应对RoCE网络监控挑战？

为了解决上述难题，基于带内网络遥测（INT）技术的运维与监控工具——TPE (Traffic Path Explorer，流量路径预览)，通过部署TPE工具，运维团队可以决策优化以应对更多网络监控挑战。

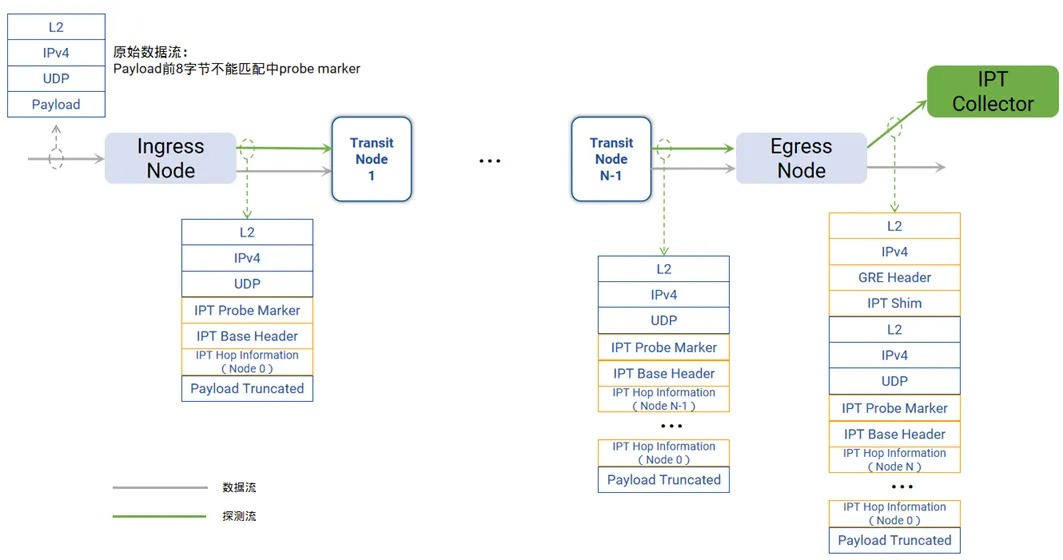

IPT技术原理

技术基石：交换机所需的IPT带内网络遥测

TPE的实现基础是交换机需要具备 IPT（Inband Path Telemetry）带内监控技术。IPT技术通过复制特定业务流量的报文，并携带流量经过的每一跳交换机的相关信息，从而获取端到端转发的统计数据。

TPE的工作原理：从探测到解析

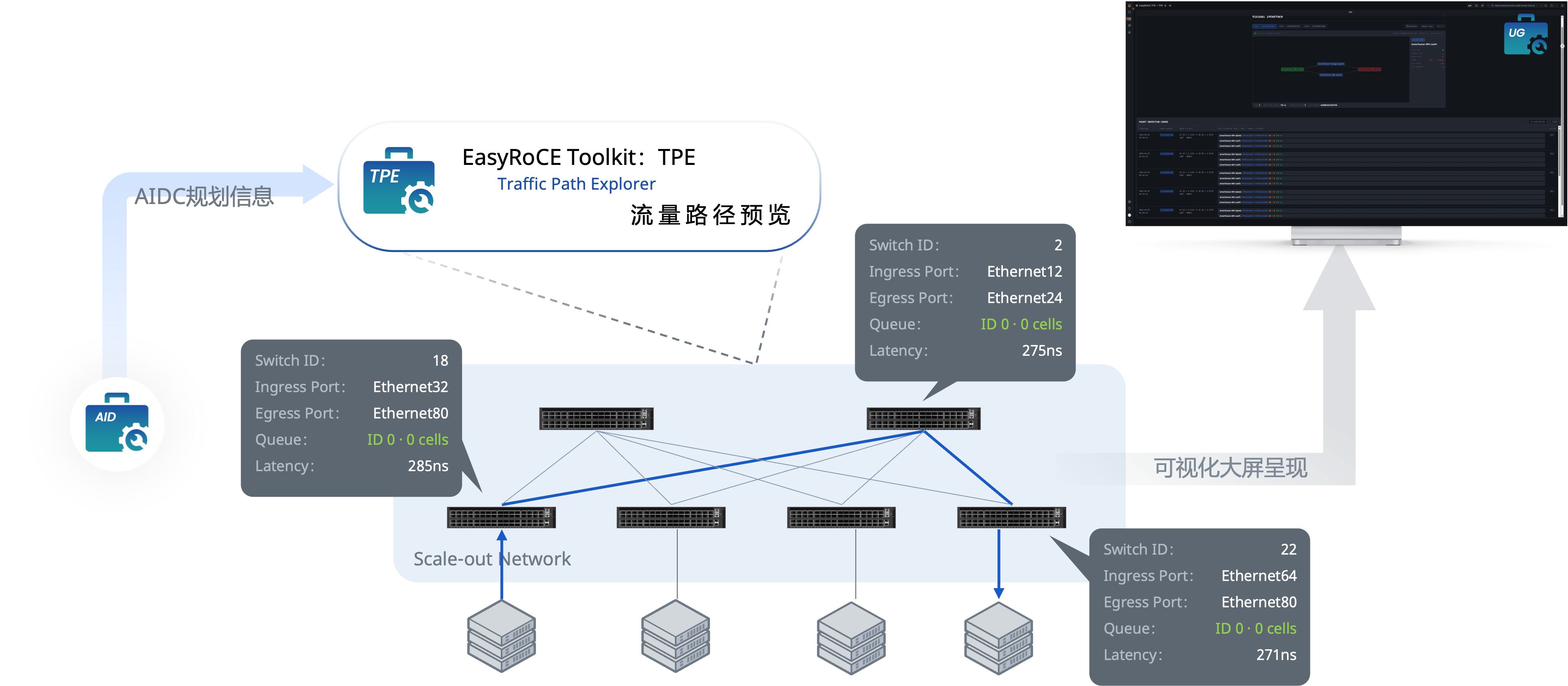

基于IPT技术的监控工具

当交换机启用IPT功能后，入节点（Ingress Node）会为原始数据包生成一个截断payload并携带探针标记（Probe Marker）的探测包。该探测包随业务流在网络中传输，并在出节点（Egress Node）按照三层路由发送给TPE服务器进行解析呈现。

TPE工具的核心优势：无侵入、容器化与可视化

• 无侵入部署：TPE独立部署于单独机器，不影响既有业务，也不会影响集群网络交换机。
• 容器化管理：整个工具以容器方式部署，不影响监控服务器上的其他服务。
• 直观可视化：用户通过图形化界面配置规则并查看拓扑，交换机状态信息一目了然。

如何部署与配置TPE实现深度网络监控？

基础设施蓝图规划（AID）

在部署前，需要在网络拓扑规划工具中按照真实拓扑规划添加交换机信息 。这包括设备名称（Hostname）、网络类型（计算/存储/管理）、设备角色（Spine/Leaf）以及管理地址。

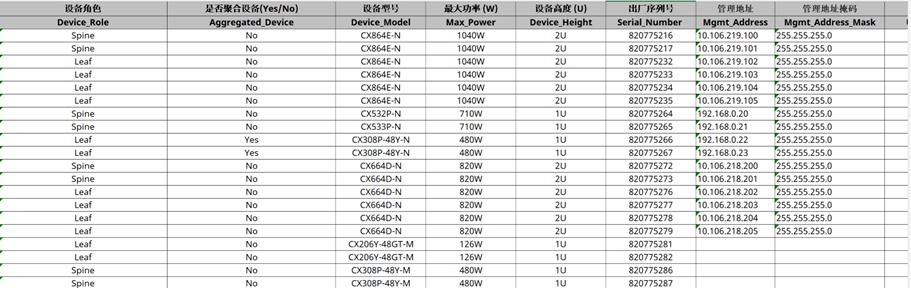

网络拓扑规划工具

在服务器上安装 TPE 工具

上传TPE的容器镜像到服务器中

scp tpe-v1.0.1.tgz root@<TPE服务器IP>:/tmp/
docker run -d --name=tpe --network host --privileged -v /tmp/tpe/data:/app/data tpe:v1.0.1scp tpe-v1.0.1.tgz root@10.240.3.5:/tmp/

导入镜像

docker load -i tpe-v1.0.1.tgz

运行容器

docker run -d --name=tpe --network host --privileged -v /tmp/tpe/data:/app/data tpe:v1.0.1

现在可以通过 Grafana 面板 URL（例如：http://<TPE服务器IP>:3000/d/xxxxxx）来访问操作 TPE。

访问和操作 TPE 工具

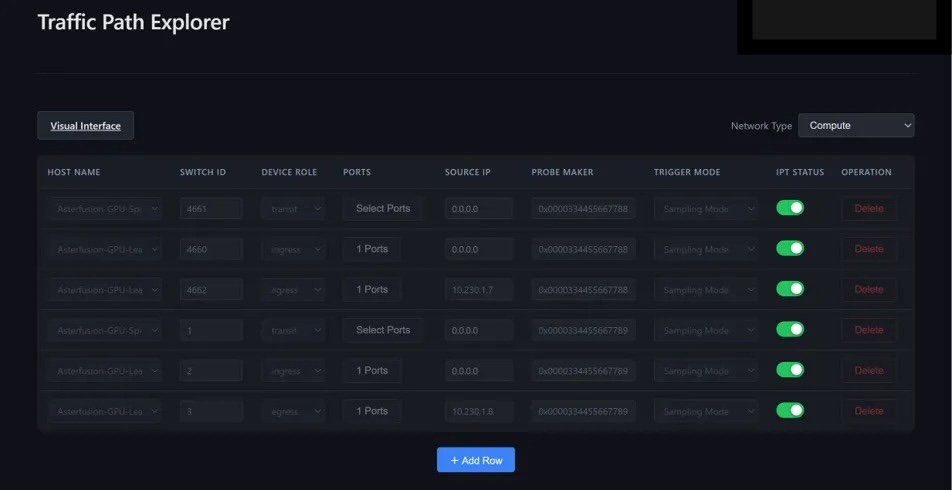

监控工具可视界面

以上是配置页所呈现的效果，便于演示，此处可以预先添加一些交换机的 IPT 规则，实际使用时用户可在配置界面自行添加所需规则。

手动配置IPT规则

手动添加IPT规则需要遵循如下要求：

• 一条完整的业务路线需要按照实际拓扑添加入节点、传输节点以及出节点；
• 入节点需要添加业务进入的设备端口，出节点需要添加业务进入的端口以及INT地址；
• 所有设备的Switch ID唯一且同一链路的Probe Marker必须保持相同。

配置交换机角色：Ingress/Egress/Transit

【关键规则配置项说明】

手动配置规则时，需要确保以下核心要素：

• Switch ID：纯数字且全局唯一，必须与AID一致。
• Probe Marker：同一链路的Marker必须相同，最高2字节须为0。
• 触发模式（Trigger Mode）：可选择全量概率采样或按DSCP过滤采样。
• 节点配置：一条完整的路径需包含入节点、传输节点和出节点，其中出节点需配置INT接口地址（Source IP）。

查看 TPE 可视化界面

完成配置后点击可视化按钮 Visual Interface 即可跳转报文解析页面。

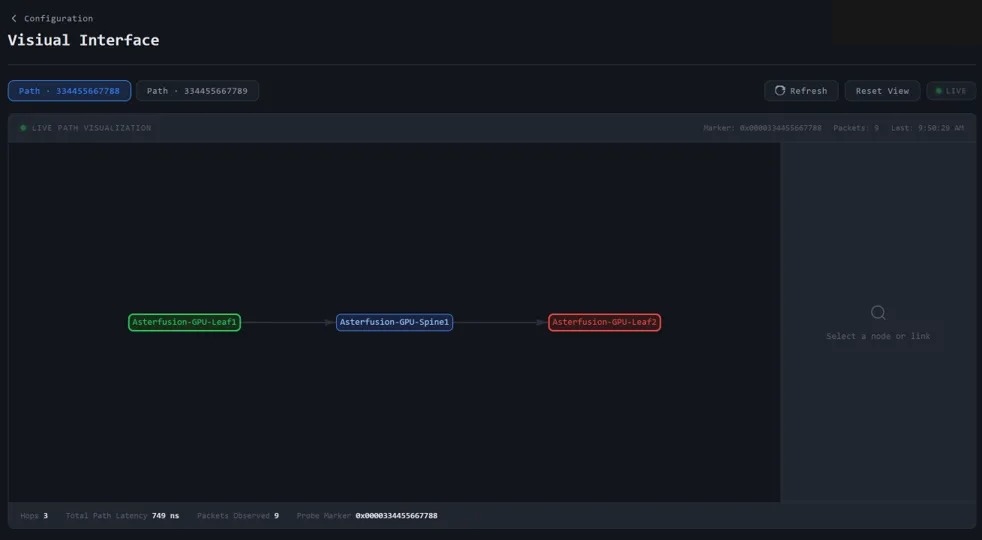

监控工具可视界面演示

此时可以看到根据之前配置的信息生成的一条IPT路径。

点击图上设备或者线路则能显示最新的IPT报文所展示的交换机的状态信息，下方则是 TPE 所解析的最新的 IPT 报文详情。

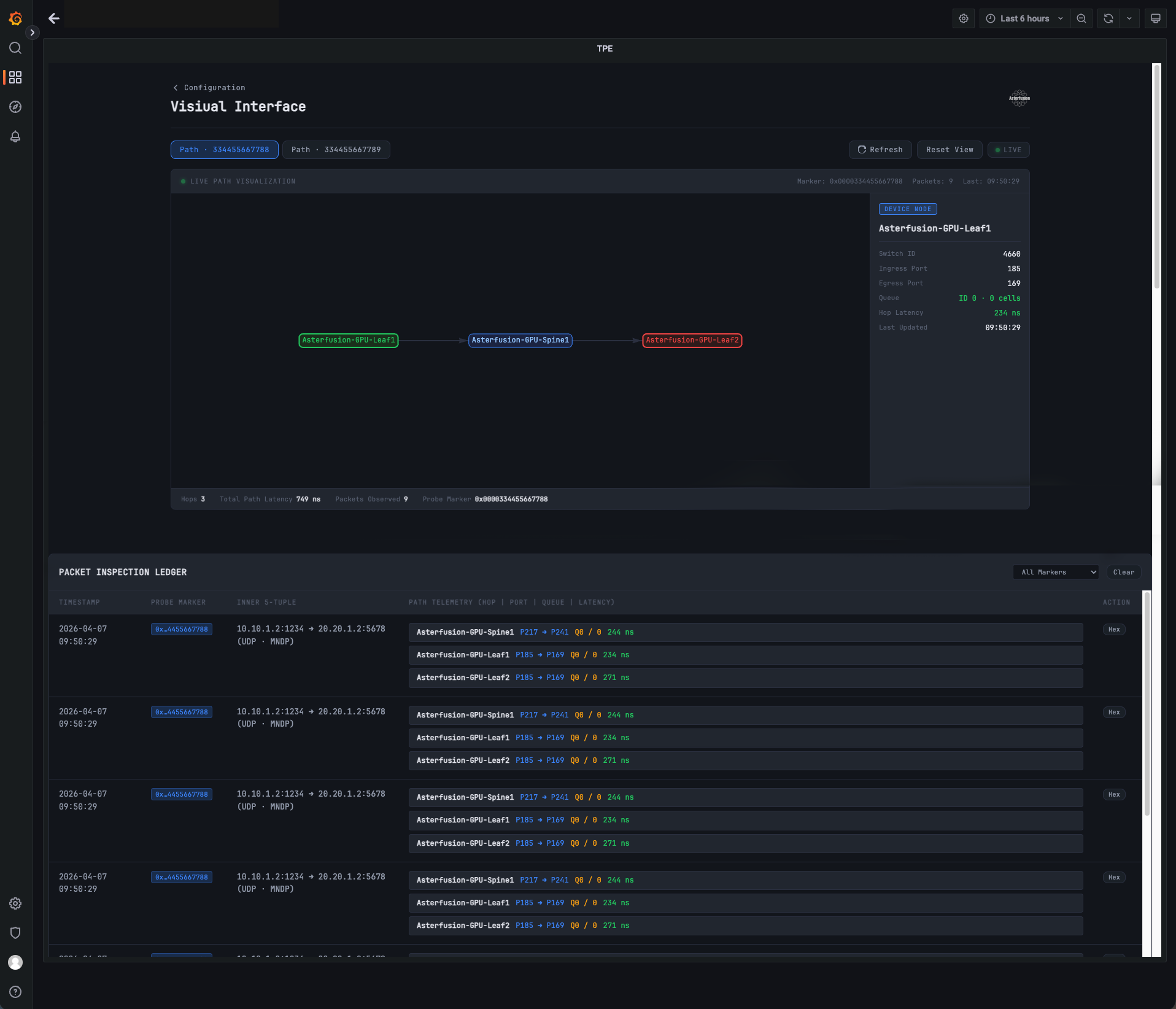

监控工具可视界面演示

构建透明化的RoCE网络运维体系

通过这个基于INT技术的开源/示例工具，运维人员可以实时在可视化界面查看到最新的INT报文详情，包括每跳的延迟、队列占用等关键指标。这种基于TPE的流量路径预览技术，将原本“黑盒”的网络转发过程透明化，是构建高效率智算中心网络重要的一环。
