SD NAND的CLK引脚：注意事项与走线规范

做硬件设计的时候，SD NAND的CLK时钟引脚看起来很简单，就是一根时钟线。但实际调试中，很多奇怪的问题都出在这根线上。

这篇文章把SD NAND的CLK相关的注意事项和走线规范捋一捋。

一、CLK是干什么的？

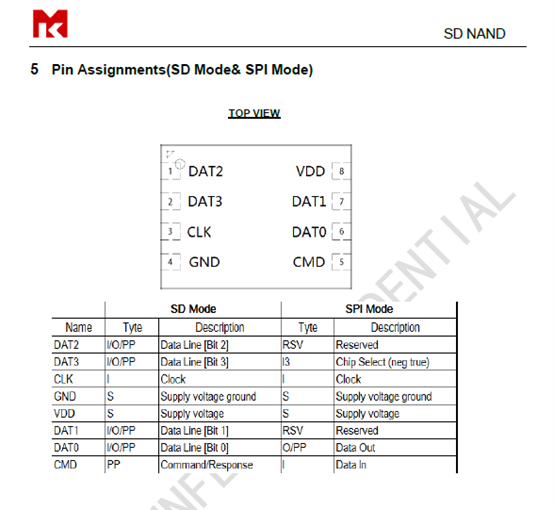

CLK是MK SD NAND的时钟输入引脚。主控（比如MCU）提供一个时钟信号，SD NAND跟着这个时钟的节奏来收发数据。没有时钟，或者时钟不稳定，通信就没法进行。

这个信号是主控发给SD NAND的，SD NAND只负责听。

二、CLK引脚的几个注意事项

1. 频率别超限

CLK跑多快，取决于你的主控和SD NAND支持什么速度。但不管怎么样，不能超过SD NAND规格书里写的最大时钟频率。超了可能会丢数据，甚至通信直接挂掉。

米客方德的SD NAND，SD2.0协议下时钟最高支持到50MHz，SD3.0协议下可以到208MHz。具体看你选的型号。

2. 时序要满足

时钟的上升沿和下降沿是有时间要求的。如果信号边沿太缓、或者有回沟，SD NAND可能采错数据，导致通信失败。这个跟走线质量关系很大。

3. 电压要匹配

CLK引脚的电压要跟SD NAND的IO电压一致。米客方德的SD NAND大部分支持3.3V，部分型号支持1.8V/3.3V双电压。电压高了可能烧芯片，电压低了可能不认卡。

4. 时钟同步得先建好

上电之后，主控要先输出时钟，SD NAND才能完成初始化。这个流程主控会自动做，但硬件设计要保证时钟信号稳定，别断断续续。

5. 空闲时可以停时钟

如果SD NAND暂时不用，主控可以把时钟关掉来省电。但下次要读写的时候，得先把时钟恢复，再发命令唤醒SD NAND。

三、CLK走线规范（容易踩坑的地方）

1. 走线越短越好

CLK是高速信号，线越长，反射和干扰越严重。能走5mm就不要走15mm，能直着走就不要绕弯。

2. 远离干扰源

CLK线不要从电感、大功率器件、射频天线底下走。工厂车间里，这些地方的噪声很容易耦合到时钟线上，导致通信不稳定。

3. 不要加电容滤波

这个坑踩的人最多。

有些工程师习惯在信号线上加个小电容滤波，觉得能抗干扰。但CLK是时钟信号，不是电源。加上电容之后，上升沿和下降沿会变缓，波形变圆，SD NAND可能就不认了。

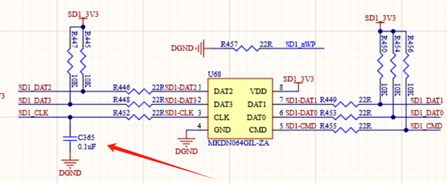

实际遇到过的情况：客户画的板子，SD NAND一直初始化失败。查了半天，发现CLK线上并了一个22pF的电容。去掉电容之后，波形正常了，初始化也过了。

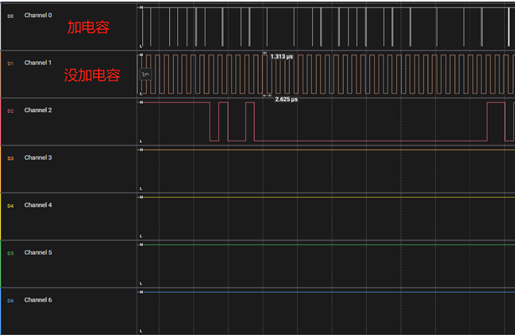

下面是同一段程序出来的波形对比。左边是正常的CLK信号，方方正正。右边是加了电容之后的效果，边沿明显变缓，还带振铃。这种波形给SD NAND，它确实不好认。

IMG_256

IMG_256

CLK走线原则：短、直、远离干扰源。不要串电阻，不要并电容。走得干净比什么都重要。

四、MK SD NAND的CLK设计要求

米客方德SD NAND对CLK的要求跟标准SD卡基本一致，有几个点可以留意一下：

• SD2.0型号：最大时钟50MHz，走线长度建议控制在10cm以内
• SD3.0型号（MKDN系列）：最高支持208MHz，走线要求更高，建议长度控制在5cm以内，尽量做阻抗匹配（50Ω）
• 上拉电阻：CLK线不需要上拉，跟CMD和DAT线不一样

如果拿不准，可以找原厂FAE要一份Layout Guide，里面有详细的走线参考。米客方德的SD NAND应用笔记里也有CLK走线的实测数据和波形图，可以参考着来画板。
