SFF-8636协议解析：光模块的“身份证”Identifier如何驱动交换机识别

一、 引言：网络精准互联的起点

在现代数据中心，可插拔光模块（如QSFP28、QSFP-DD、OSFP）是高速网络连接的基石。当模块插入交换机端口瞬间，系统如何精准识别其能力？这依赖于SFF-8636（及其演进版本CMIS）管理协议。其中，Identifier寄存器如同模块的“数字身份证”，是交换机进行一切初始认知和配置决策的根本依据。

二、 Identifier详解：模块的类型编码

1. 技术定义

在SFF-8636协议中，位于Lower Page的byte0寄存器（地址0x00）的值即为Identifier。这个8位二进制代码遵循SFF-8024标准，是模块类型的唯一标识符。

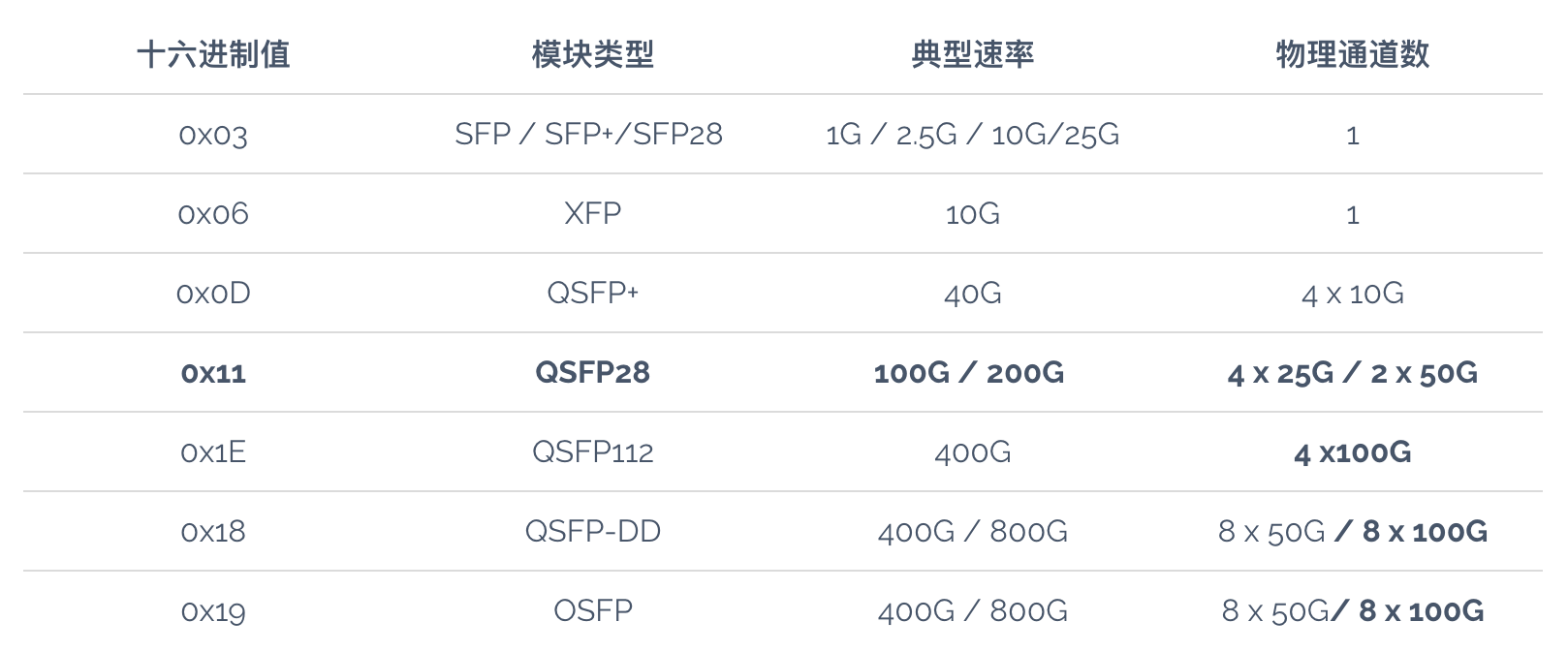

2. 核心代码表

关键机制：协议要求，在Upper Page 00h的byte128（地址0x80）必须存有相同的Identifier值，形成双重验证，确保可靠性。

三、 核心作用：Identifier如何主导交换机行为？

交换机读取Identifier后，将触发一系列关键配置流程：

1. 端口速率与模式自协商

速率决策：根据Identifier判断物理通道数（如QSFP28为4通道）及每通道基础速率（如25G）。

功能配置：决定是否启用PAM4调制、FEC（前向纠错）等高级功能。

电气接口设置：据此调整SerDes（串行器/解串器）的预加重、均衡等参数。

2. 管理协议与数据解析

Identifier指明了模块遵循的管理协议版本（如SFF-8636），交换机据此解析后续数百个寄存器，以读取温度、光功率等诊断监测（DOM）信息。

3. 电源管理与功耗分配

结合Extended Identifier（byte129）中的功耗等级位，交换机为模块分配合适的电源预算，确保系统供电稳定。

4. 兼容性校验与告警

若Identifier值不在交换机的支持列表中，端口将无法启用，并产生“不支持的收发器”等告警日志。

四、 协同字段：构建完整的模块“能力画像”

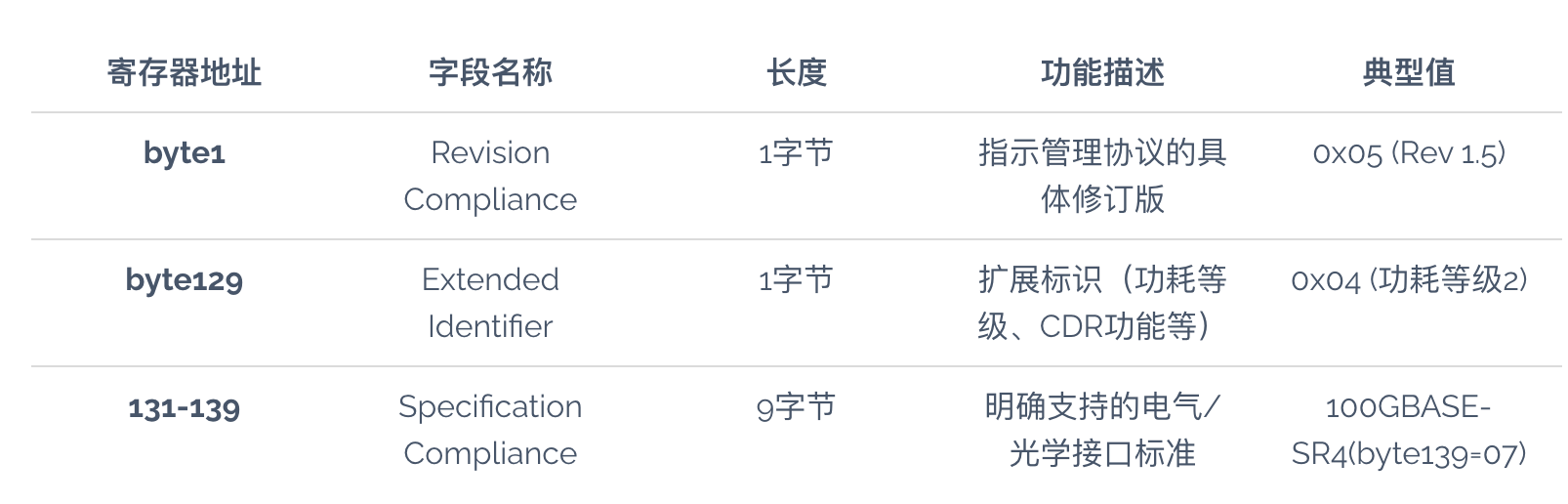

Identifier是主标识，但还需以下关键字段配合，交换机才能完成精确识别与配置：

​协同示例：Identifier=0x11告诉交换机这是QSFP28模块；Extended Identifier进一步明确其功耗等级；Specification Compliance则确认其支持100GBASE-SR4 (byte139=07)标准。三者结合，交换机即构建出该模块的完整能力画像。

五、 故障排查：当Identifier出现异常时

常见问题现象

1.端口无法UP：show interfaces status显示 “Unsupported transceiver”。

2.速率不匹配：100G模块被错误识别为40G模式运行。

3.监控数据异常：无法读取或读数错误的光功率、温度等信息。

基础诊断命令

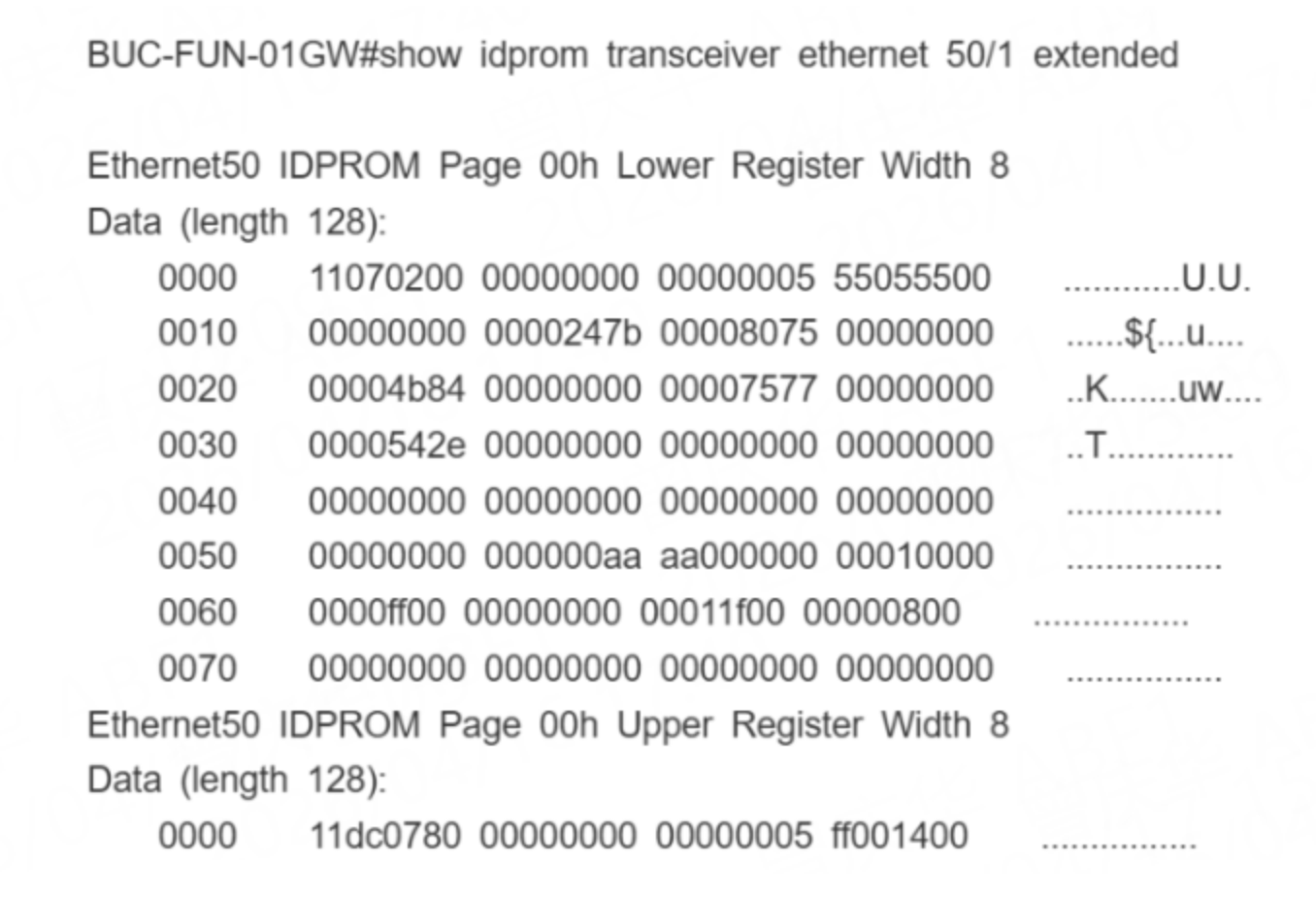

在交换机（如Arista EOS）的系统下，可使用CLI命令读取验证：

恢复思路

软件恢复：通过厂商专用工具重新刷写正确的Identifier值。

硬件替换：更换为已知良好的模块进行交叉测试。

强制配置：部分交换机支持通过CLI命令强制指定端口模块类型。

六、 总结与展望

核心要点

1. 身份基石：Identifier是光模块的“数字DNA”，决定了交换机对其的初始认知与交互基础。
2. 冗余验证：Lower Page和Upper Page的双重存储机制，增强了识别的可靠性。
3. 协同工作：需与Extended Identifier、Specification Compliance等字段协同，才能完成精准配置。
4. 持续演进：从SFF-8636到CMIS，Identifier的核心机制保持兼容，并不断扩展其定义的能力集。

技术趋势

随着CMIS协议的普及，Identifier的作用已从简单的类型标识，扩展为可编程能力集的索引。未来，更智能的模块或许能支持动态Identifier切换，实现“一模块多用”的灵活部署。
