智能调压蝶阀的多协议通信接口设计

1. 问题背景

智能调压蝶阀广泛应用于半导体、光 伏产线。不同客户现场存在多种工业总线标准，若为每种协议单独设计通信板，开发工作量大、软件分支难以维护。需要一种模块化 、可更换的通信接口，使同一阀门硬件快速适配不同产线。

2. 方案设计

本设计选用 HMS Anybus CompactCom B40 作为协议转换核心单元。该模块提供 PROFIBUS-DP、EtherCAT、DeviceNet 等不同协议版本，均通过标准 SPI 从站接口与阀门主控 MCU 连接。

Anybus CompactCom B40 负责所有现场总线底层处理（报文解析、同步时钟、诊断等）

阀门 MCU 仅需通过 SPI 读写过程数据，完全无需关心上层协议差异

更换不同协议的 B40 模块（如 PROFIBUS-DP 版、EtherCAT 版、DeviceNet 版），即可切换总线类型，MCU 端软件完全不变

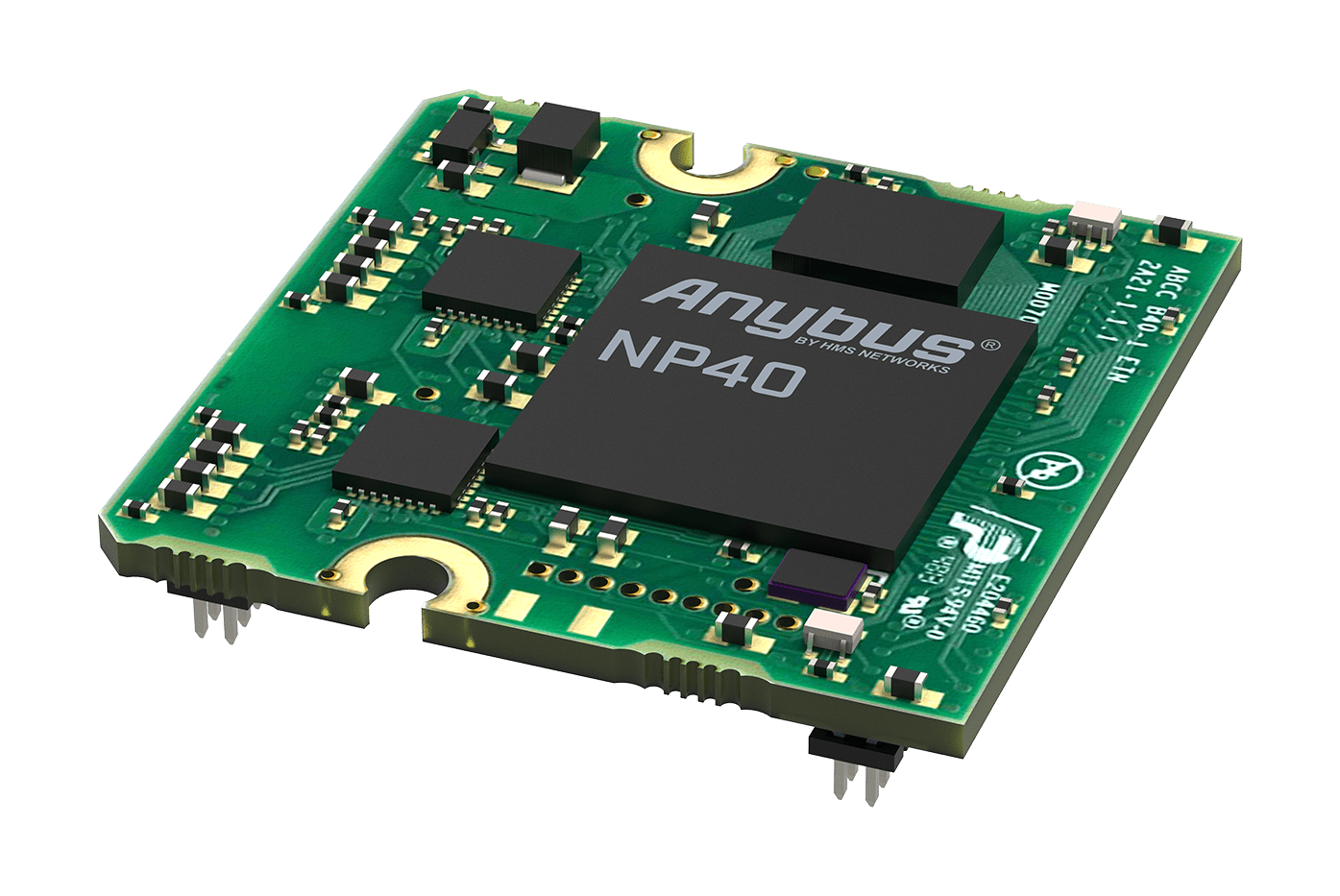

Anybus CompactCom B40

3. 关键实现

硬件连接：阀门主控板设计统一插槽，HMS Anybus CompactCom B40 采用 3.3V 逻辑，直接与 STM32 的 SPI 口连接，并接入模块中断及复位引脚。

软件驱动：编写统一 SPI 驱动，实现周期性数据交换（1~5ms 周期）以及通过索引-子索引方式读写 B40 模块的参数（如站点地址、波特率）。

测试验证：分别使用 B40 的 PROFIBUS-DP 版本连接西门子 S7-1200、EtherCAT 版本连接倍福 CX5130、DeviceNet 版本连接罗克韦尔 PLC。测试表明数据一致，连续运行 72 小时无异常。

4. 效果与讨论

基于 Anybus CompactCom B40 的统一硬件平台，三种协议一次开发完成，后续增加 PROFINET 或 EtherNet/IP 仅需更换对应模块。

开发周期缩短约 60%，物料种类大幅简化，B40 模块已通过各协议一致性认证，可直接用于量产设备。

该设计使智能调压蝶阀以低成本、低风险的方式实现了全球产线兼容。
