使用 CST 仿真，看不到表面电流是什么原因？

不少使用者在 CST Studio Suite 仿真结束后，发现结果中看不到表面电流，给电磁性能分析带来困扰。其实这并非软件 bug，而是模型、求解参数、后处理选项等环节存在疏漏。接下来我们就逐个分析问题根源，并讲解对应的排查与解决办法。

一、结果显示设置的基础疏漏

表面电流的正常显示首先依赖正确的视图配置，很多 “看不到” 的情况源于基础设置缺失。​

1. 未选对结果类型

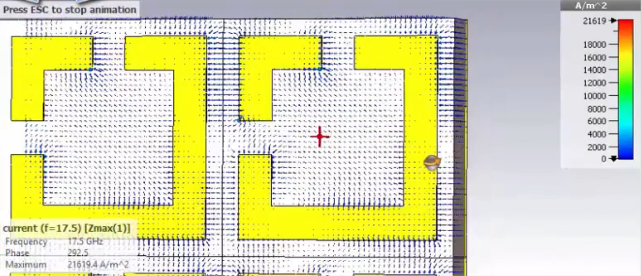

CST 仿真结果类型多样，表面电流（Surface Current）是独立模块。若未在结果导航栏展开 “Currents” 并勾选 “Surface Current”，自然无法看到电流分布；此外，混淆 “体电流” 和 “表面电流”，将模型设为体导体时，软件会优先计算体电流，表面电流可能默认不显示。

1. 显示范围与缩放不当

即便开启显示，电流幅值过小或视图缩放比例不合适，也会造成 “无电流” 错觉。低功率激励或高阻抗结构中，表面电流密度可能低至 nA/m 或 μA/m 量级，软件默认按最大值适配量程，会让微弱电流区域无法识别，此时需手动调整量程或局部放大关键区域。

1. 视图视角与透明度失衡

复杂模型的内部结构会遮挡表面电流，若视角停留在模型背面或内部则无法观测；同时，模型实体透明度过高会掩盖电流颜色，过低则会遮挡电流图层，需在 “视图属性” 中平衡二者显示优先级。

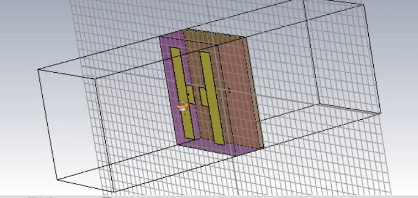

二、模型与材料属性的核心影响

模型结构和材料定义是决定表面电流能否生成及观测的核心，也是新手高频踩坑点。

1. 导体类型选择偏差

CST 中导体分理想电导体（PEC）、有损导体、薄层导体三类。理想电导体电流仅存于表面，易观测；若误设为体积导体且电导率非无穷大，电流会在内部扩散，表面电流幅值骤降；导体厚度远小于趋肤深度时，电流均匀分布，表面特性弱化，显示也会不明显。

1. 材料电导率参数误区

非理想导体的电导率直接影响电流分布，电导率过低则电流幅值极小，难以观测；电导率过高但模型有尖角、缝隙时，会出现电流集中，掩盖其他区域电流；若材料误设为介质或绝缘体，几乎不会产生可观测的表面电流。

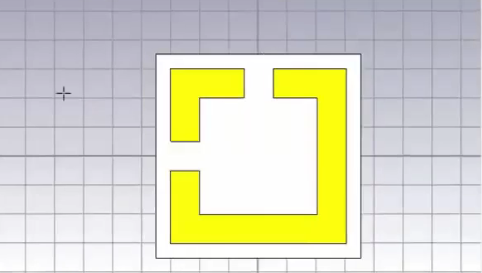

1. 模型几何结构缺陷​

模型尺寸与工作波长不匹配，会降低电磁能量耦合效率，特征尺寸远小于波长时，激励无法有效耦合，表面电流幅值极低；模型存在短路、开路等问题，会让电流在异常区域集中，正常区域电流衰减；网格划分过粗会丢失电流细节，尤其在曲率大的区域，粗网格会平滑电流分布，导致电流无法准确呈现。

CST 电磁仿真中表面电流无法显示，通常是显示配置、模型属性、仿真参数等多重因素共同作用所致。按照从显示设置到模型、材料、仿真参数的顺序逐步排查校准，便可快速定位并解决问题。理清这套排查思路，不仅能正常完成表面电流观测，还能加深对电磁仿真原理的认知，为后续电磁结构设计与性能优化筑牢基础。
