霍尔与差分运放电流采集

​一、霍尔电流采集1

1、单芯片介绍

MLX91208 是一款采用 Tria⊗is® 霍尔技术的单片传感器 IC。传统平面霍尔技术仅对垂直于 IC 表面施加的磁通密度敏感。IMC-Hall® 电流传感器对平行于 IC 表面施加的磁通密度敏感。这一特性是通过集成磁集中器（IMC-Hall®）实现的，该集中器作为额外的后端工艺步骤沉积在 CMOS芯片上。IMC-Hall® 技术已通过汽车级认证。

该产品是一款单芯片霍尔传感器，其输出信号与水平施加的磁通密度成正比，因此适用于电流测量。它非常适合用作开环电流传感器，用于 PCB 或母排安装。它具有小尺寸应用设计和简单的结构，适用于从几安培～1000安培的各种电流范围。

MLX91208 的传输特性在偏移、增益或温度补偿方面可编程。线性模拟输出专为需要极快响应的应用而设计，例如逆变器应用。

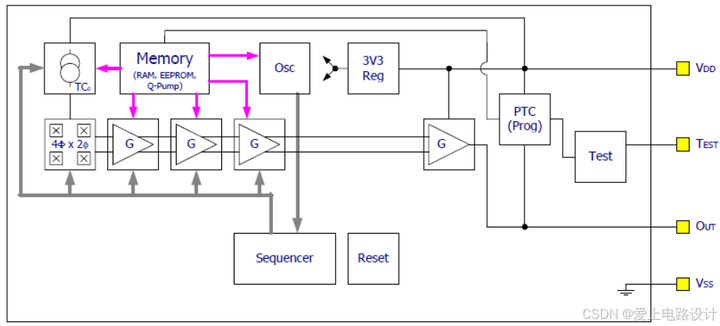

图1.1 框图

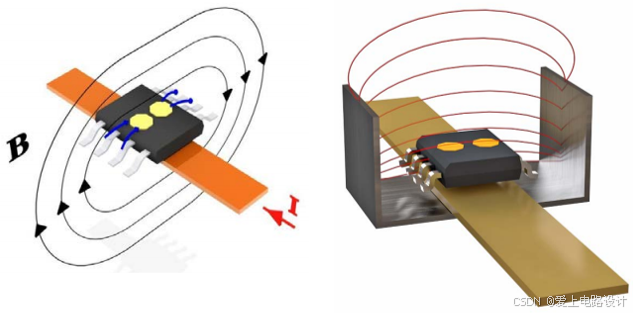

图1.2 典型应用

2、芯片选型

后缀 CAL、CAH、CAV 代表该芯片可检测的最大磁场范围（即量程）不同。它们在内部集成了不同大小的 IMC(Integrated Magnetic Concentrator集成磁通集中器)层，以覆盖不同的电流检测需求。

芯片型号后缀：即 MLX91208 CAL、MLX91208 CAH 或 MLX91208 CAV。

内部的粗调增益(RG)与细调增益(FG)。

要确定芯片型号及其对应的内部增益参数，可以通过以下步骤来实现。

1）选择芯片版本

这是设计的第一步，需根据待测电流的量程来选择合适的芯片版本。它们适用的电流范围有明确的推荐值，可供参考。

2）校准系统增益

MLX91208 的灵敏度并非固定值，而是通过其内部 EEPROM 中的粗调增益(RG)和细调增益(FG)参数来配置的。校准的目标，正是确定最适合系统的 RG 和 FG 值。

方法一：PTC04编程器盲校(官方推荐)

这是最精确、最推荐的校准方法，可以直接将校准参数写入芯片，确保其在生命周期内性能稳定。校准流程如下：

①获取硬件：需要 Melexis 的 PTC04编程器 和 DB-HALL05子板。

②连接待测系统：将芯片与子板连接，并按照实际应用安装好（例如，放入U型屏蔽罩中）。

③进行软件校准：运行官方上位机软件，通过 PTC04 对芯片进行编程。软件通常引导你施加已知电流，读取输出，并自动计算出合适的 RG 和 FG 值，最终将它们固化到芯片的 EEPROM 中。

方法二：MCU 软件校准(适合批量生产)

如果已经批量生产，或无法使用官方编程器，也可以利用主控MCU 进行校准。其核心思想是在应用层进行补偿，而非修改芯片本身。

具体校准步骤如下：

①测量零点偏移：在无电流输入（I = 0A）时，通过 ADC 读取传感器输出Voffset。

②测量满量程输出：给系统通入一个已知的大电流（尽可能接近满量程，记为Imax），读取传感器输出Vout。

③计算系统灵敏度：根据公式计算系统灵敏度S：

④电流计算公式：后续实际应用中，MCU 通过采样到的 ADC 电压 VADC，利用公式进行实时换算，即可得到当前电流值。

这种方法校准的是“系统”（芯片+结构+MCU）的综合增益，使用方便，但其精度受限于 ADC 的分辨率和 MCU 的算法，且每次系统更换都需要重新校准。如果使用这种方法，需自行计算并记录合适的 S 和 Voffset 值，无需关心芯片内部的 RG 和 FG。

总的来说，确定参数的过程即“选型→校准→验证”。因此，实际的电流测量精度，很大程度上取决于校准的精细程度。

3、核心设计参数速查

二、霍尔电流采集2

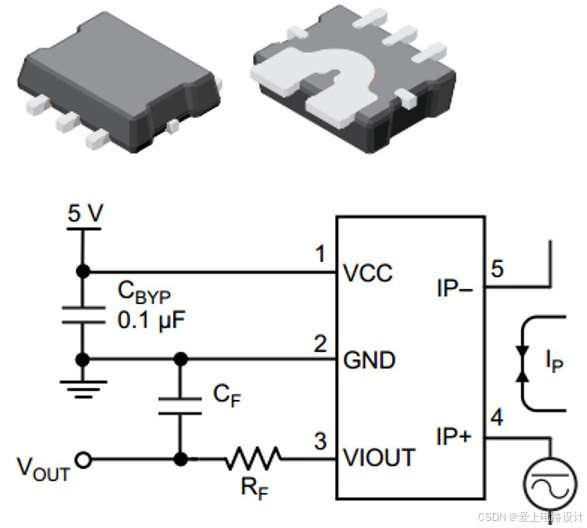

优选 CB封装的汽车级 200KHz 带宽电流传感器IC，比如ACS772。该器件提供宽电流检测范围（0A～400A），并且其导电路径内部电阻仅为 100μΩ，因此功率损耗极低。在整个 IC 的使用寿命期间，从室温到高温的精确度为 ±2.1％。2.5μs响应时间可在安全关键型应用中实现过流故障检测，而强化电隔离可减少材料使用量。

该器件采用 5V 或 3.3V 电源，典型型号列表：

三、差分运放电流采集

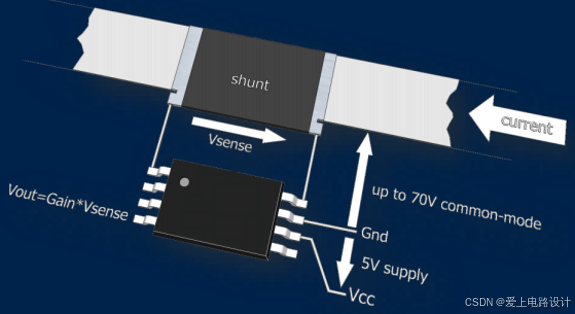

INA280A3QDCKRQ1精密双向电流检测放大器。借助分流电阻，它们可以在从 -20～+70V 的广泛共模电压范围内感应电流，无论电源电压是多少。它们的放大器增益为 20V/V、60V/V 和 100V/V。它们能够感应低至 10mV 满量程的极低压降，从而最大限度地减少测量误差。可在 2.7～5.5V 的宽电源电压范围和 -40～125℃的工业温度范围内完全运行，符合 AEC-Q100标准。

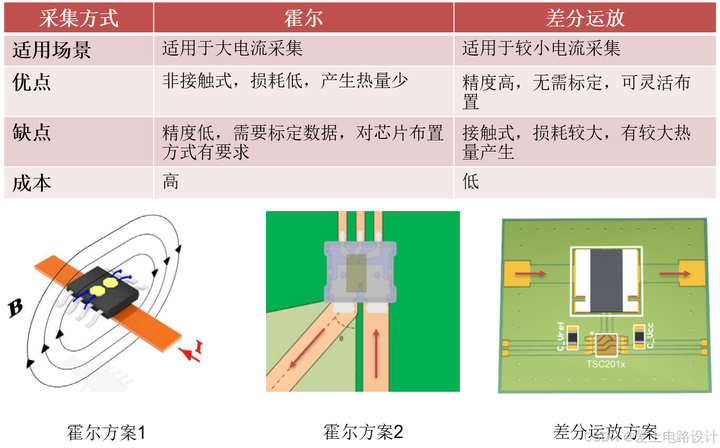

四、电流采集方案比较

如若喜欢这篇文章，不妨留下您宝贵的点赞，这将是对我莫大的鼓励。
