面向AGV智能搬运机器人的RK3588工控机的数据分享

技术笔记 | 基于公开资料整理

AGV智能搬运机器人对工控机的需求较为明确：需要实时处理激光雷达、摄像头等多路传感器数据，完成导航定位与避障决策；同时通过CAN、串口等方式与底盘控制器、举升机构、电池管理系统等执行单元通信；并支持远程调度与状态回传。本文以这款RK3588处理器的嵌入式工控机为例，从处理器、接口配置、环境适应性及AGV应用场景等方面整理其技术特征。

一、处理器与基础算力

该机型采用瑞芯微RK3588处理器，8nm制程，4个Cortex-A76大核与4个Cortex-A55小核构成异构计算单元，可在低功耗下提供较高多线程性能。

• 内存：8GB LPDDR4X
• 主存储：128GB eMMC
• 扩展存储：1个SD卡槽

在AGV场景中，该算力可用于同时运行SLAM建图、路径规划、视觉识别及多机调度协议栈。

二、接口与I/O：面向移动机器人的高密度配置

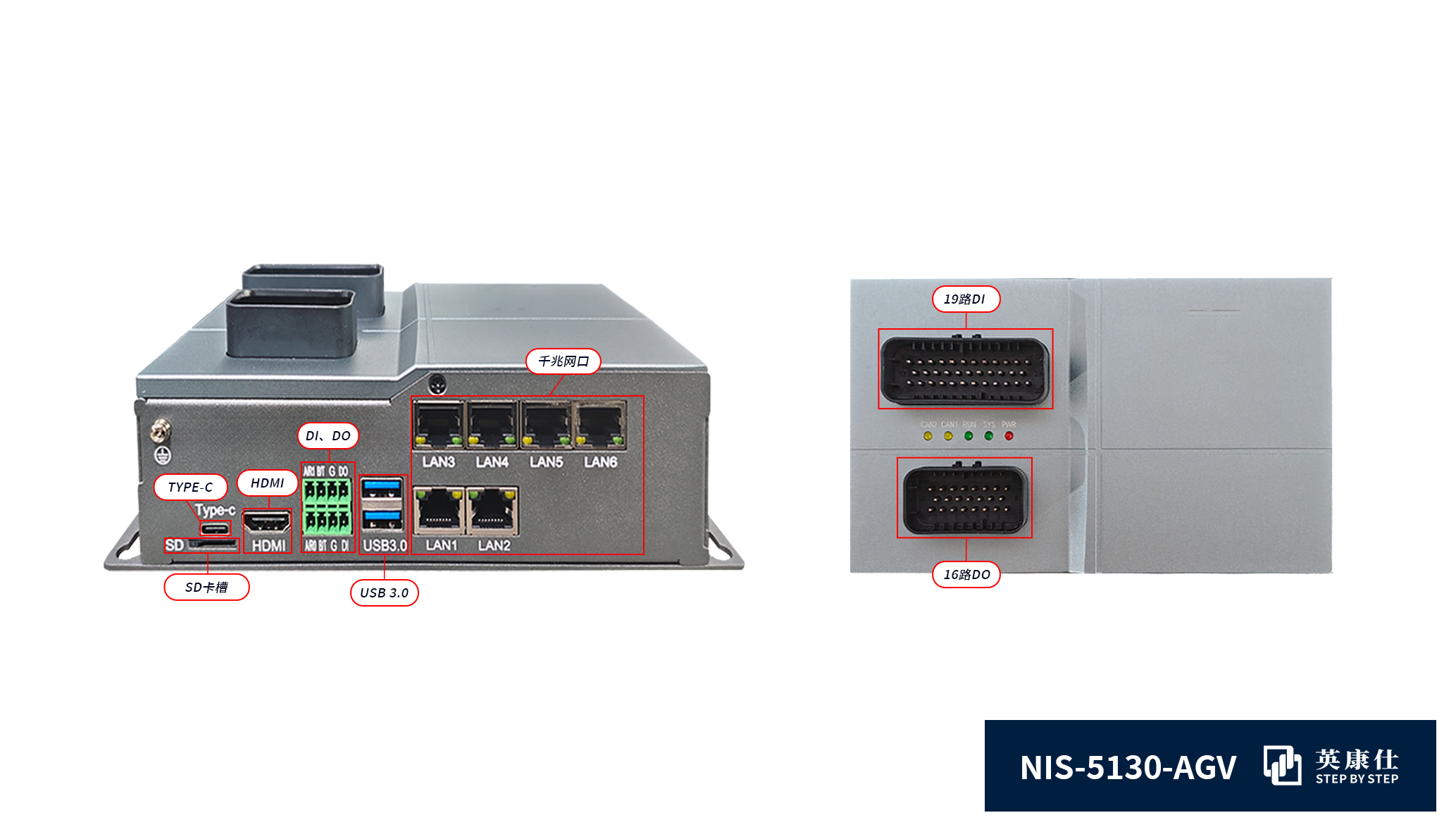

该机型在紧凑尺寸（180mm×110mm×56.2~67.5mm）内集成了丰富的工业接口，分为“前面板”和“AMP”两大部分。

网络通信

• 6个千兆网口：可分别连接激光雷达、摄像头、上层调度系统等，实现数据流隔离
• WiFi 2.4G&5G：支持高速无线局域网通信
• 蓝牙5.0：用于与调试终端或周边传感器配对
• 4G/5G（带SIM卡槽）：实现远程运维与云调度

串口与CAN

• 前面板：2个RS232/RS485跳线可选（默认1个RS232，1个RS485）
• AMP接口：1个RS232 + 6个RS485，共7路串口
• 2个CAN口：用于对接AGV底盘电机控制器、电池BMS等CAN总线设备

数字I/O

• 前面板：1路DI、1路DO
• AMP接口：19路DI、16路DO，总量达20路DI、17路DO。可接入急停开关、充电到位信号、货叉限位开关、地磁传感器等，并输出控制警示灯、电磁制动器、蜂鸣器等执行器。

其他接口

• 显示：HDMI、内部EDP、MIPI（可连接车载显示屏或摄像头）
• USB：2个USB 3.0、1个内部USB 2.0、1个TYPE-C
• 音频：内部扬声器（8Ω5W）和麦克风
• 内部摄像头接口（MIPI CAM）、触摸接口（I2C）、按键接口（可自定义音量/开机）
• DEBUG内部座子

RTC：CR2032可充电电池，误差<±3秒/月，用于系统日志时间戳。

三、电源与环境适应性

• 电源输入：DC 24V（AMP接口），支持电源反向及过压保护。AGV普遍采用24V蓄电池供电，可直接从车载电池取电。
• 工作温度：-20°C ~ 60°C
• 存储温度：-40°C ~ 80°C
• 湿度：0%~90%无凝露

该温湿度范围覆盖了AGV在冷库、高温车间、室外等场景的运行需求。

四、AGV智能搬运机器人中的应用推测

基于上述硬件配置，这款工控机可承担AGV主控单元或边缘计算节点的角色：

1. 感知与导航

• 通过6个千兆网口接入多路激光雷达、深度相机、RTK定位模块，运行SLAM或二维码/磁导航算法。
• 利用RK3588内置NPU（规格中未明确标注但RK3588标配6TOPS NPU）加速视觉识别任务，如货架二维码、行人检测、托盘定位。

2. 运动控制与执行

• 2路CAN接口连接底盘驱动电机控制器、转向电机、刹车系统。
• 7路串口（RS232/485）对接货叉升降控制器、举升泵、姿态传感器等。
• 20路DI采集限位开关、碰撞传感器、充电对接检测、按钮状态；17路DO控制声光报警、电磁铁、继电器等。

3. 通信与调度

• WiFi/4G/5G双无线通道可实现AGV与中央调度系统的实时通信，支持任务下发、状态上报、远程升级。
• 千兆网口也可用于构建车间的本地通信子网。

4. 人机交互与调试

• HDMI/EDP接口可外接触摸屏，用于现场调试或显示AGV状态。
• 内部按键、音频接口可用于语音播报或按键触发任务。

五、物理安装与拓展

• 尺寸：180mm × 110mm × 56.2mm（未包含接口突出部分，最大高度67.5mm）。该体积可嵌入大多数AGV底盘内部或独立控制箱。
• 内部接口：提供MIPI摄像头、EDP背光、I2C触摸、按键等内部扩展，便于集成定制化人机界面。
• 看门狗：0~255秒可编程，保障系统异常时自动复位，适合无人值守运行。

核心特征可概括为：RK3588 + 6千兆网口 + 2CAN + 7串口 + 20DI/17DO + 宽温设计，同时支持WiFi/蓝牙/4G/5G多种无线。它明显面向AGV、AMR等移动机器人场景，满足了感知融合、运动控制、远程调度及丰富I/O扩展的需求。实际选型时，建议根据所需传感器数量、CAN设备数量、I/O点数及工作环境温度进行确认。
