SI 仿真是什么？CST 工作室套装能否开展信号完整性仿真？

在高速电子产品研发设计中，信号完整性（SI）是决定整机运行稳定度与使用可靠性的关键要素。伴随 5G 基站、服务器主板、车载电控系统等设备的信号工作频率持续走高，PCB 布线集成密度大幅提升，反射、串扰、信号畸变等各类信号完整性问题层出不穷，已然成为硬件研发阶段的主要难点。在此背景下，SI 仿真成为电子设计流程里必不可少的仿真环节。众多硬件工程师在选型仿真软件时常会产生疑问：信号完整性 SI 仿真具体指什么？电磁仿真标杆软件 CST Studio Suite（简称 CST），是否具备完整的 SI 仿真分析能力？下文将对此展开完整详解。

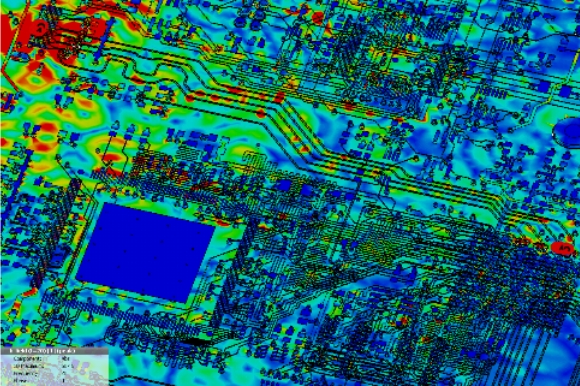

rfgdfhgfjh1_副本

一、什么是SI仿真？

SI，即Signal Integrity（信号完整性），指信号在传输路径中保持原有质量的能力——简单来说，就是“信号从发射端出发，到达接收端时，能否准确还原原始信息”。而SI仿真，就是通过电磁仿真技术，模拟信号在传输线（如PCB走线、连接器、电缆等）中的传输过程，提前预测并分析信号失真、串扰、反射、时延、衰减等问题的仿真手段。

SI仿真的核心价值的在于“提前预判、规避风险”：在产品量产前，通过仿真定位SI问题根源，优化布线方案、调整阻抗匹配、优化封装设计，无需反复制作物理样机测试，大幅缩短研发周期、降低测试成本。其核心分析对象包括：

• 反射问题：因传输线阻抗不连续（如走线拐角、过孔、负载变化）导致信号反射，引发波形畸变；
• 串扰问题：相邻传输线间的电磁耦合，导致信号相互干扰，出现杂波与误码；
• 时延与抖动：信号传输时延超标、抖动过大，导致接收端采样错误；
• 衰减问题：高频信号在传输过程中因介质损耗、导体损耗，导致信号幅度衰减。

SI仿真已成为高科技电子行业高速PCB、连接器、高速接口（如PCIe 4.0/5.0、DDR5、USB4）等设计的“标配流程”，是保障电子设备稳定运行的关键技术手段。

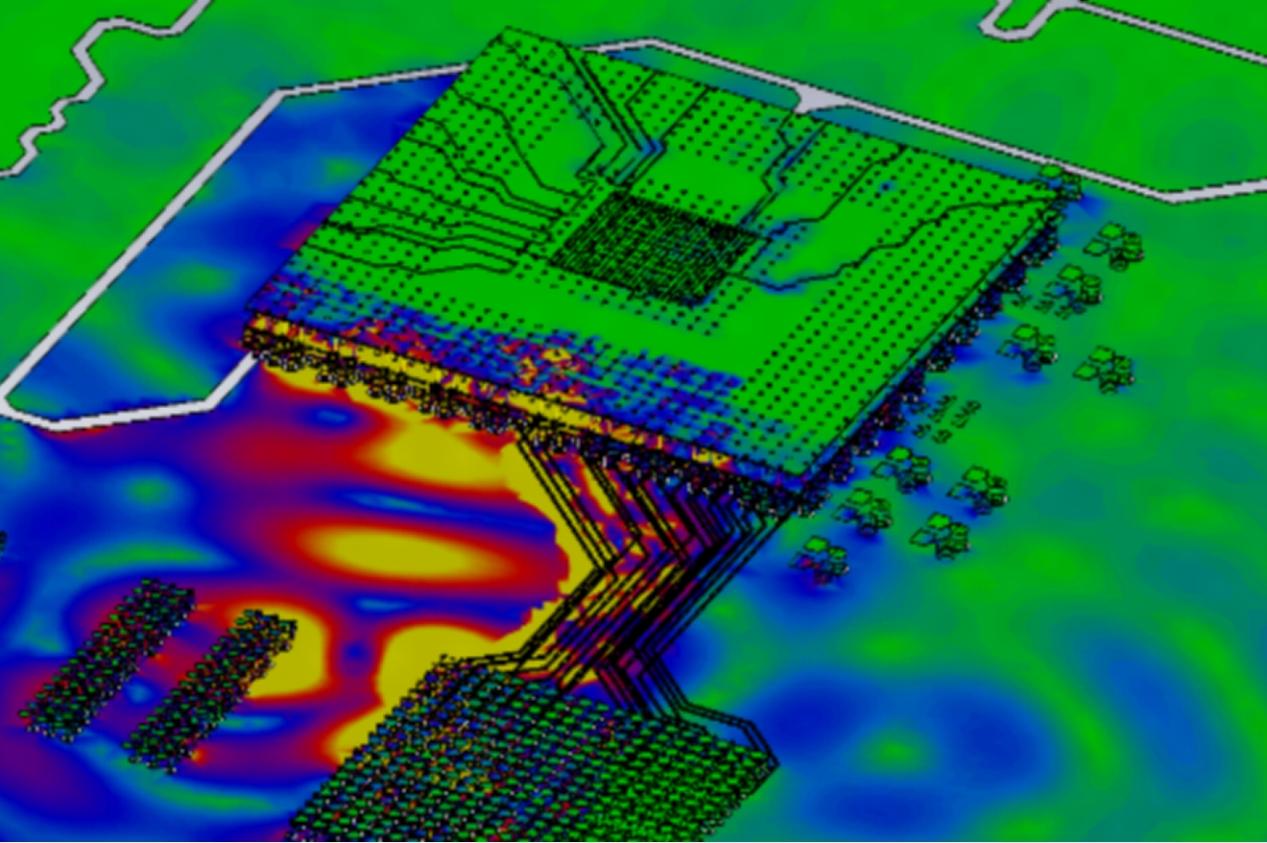

argfdstgjgydkf_副本

二、CST工作室套装可以做SI仿真吗？

答案是：完全可以！作为达索系统旗下旗舰级电磁仿真工具，CST软件不仅在高频电磁仿真领域优势显著，其针对高速电子设计的SI仿真功能也十分成熟——凭借强大的全波电磁求解器、丰富的SI专用模块及精准的多物理场耦合能力，CST可覆盖从PCB板级、封装级到系统级的全流程SI仿真需求，满足高速电子设计的严苛要求。

CST之所以能高效完成SI仿真，核心依托三大技术优势：

1. 全波求解器加持，仿真精度拉满

SI问题的本质是电磁耦合与信号传输的电磁效应，尤其是高频场景下，集总参数模型已无法精准描述信号特性。CST搭载时域求解器、频域求解器、积分方程求解器等全波求解器，可精准模拟信号传输过程中的电磁耦合、阻抗变化等物理现象，无论是低速信号还是GHz级高速信号，都能输出高精度仿真结果，为SI优化提供可靠数据支撑。

2. 丰富SI专用模块，覆盖全场景需求

CST针对SI仿真场景，提供了多个专用模块，可实现从单一传输线分析到复杂系统级SI仿真的全覆盖：

• PCB Studio模块：专门用于PCB板级SI仿真，支持快速导入Gerber、CADENCE等格式文件，自动识别传输线、过孔、焊盘等结构，高效分析走线阻抗、串扰、反射等问题；
• Package Designer模块：针对芯片封装级SI仿真，可模拟封装引脚、键合线、焊球等结构的信号传输特性，优化封装设计以降低SI风险；
• Cable Studio模块：用于电缆、连接器的SI仿真，分析电缆传输中的信号衰减、串扰，以及连接器的阻抗匹配特性，保障线缆系统的信号完整性。

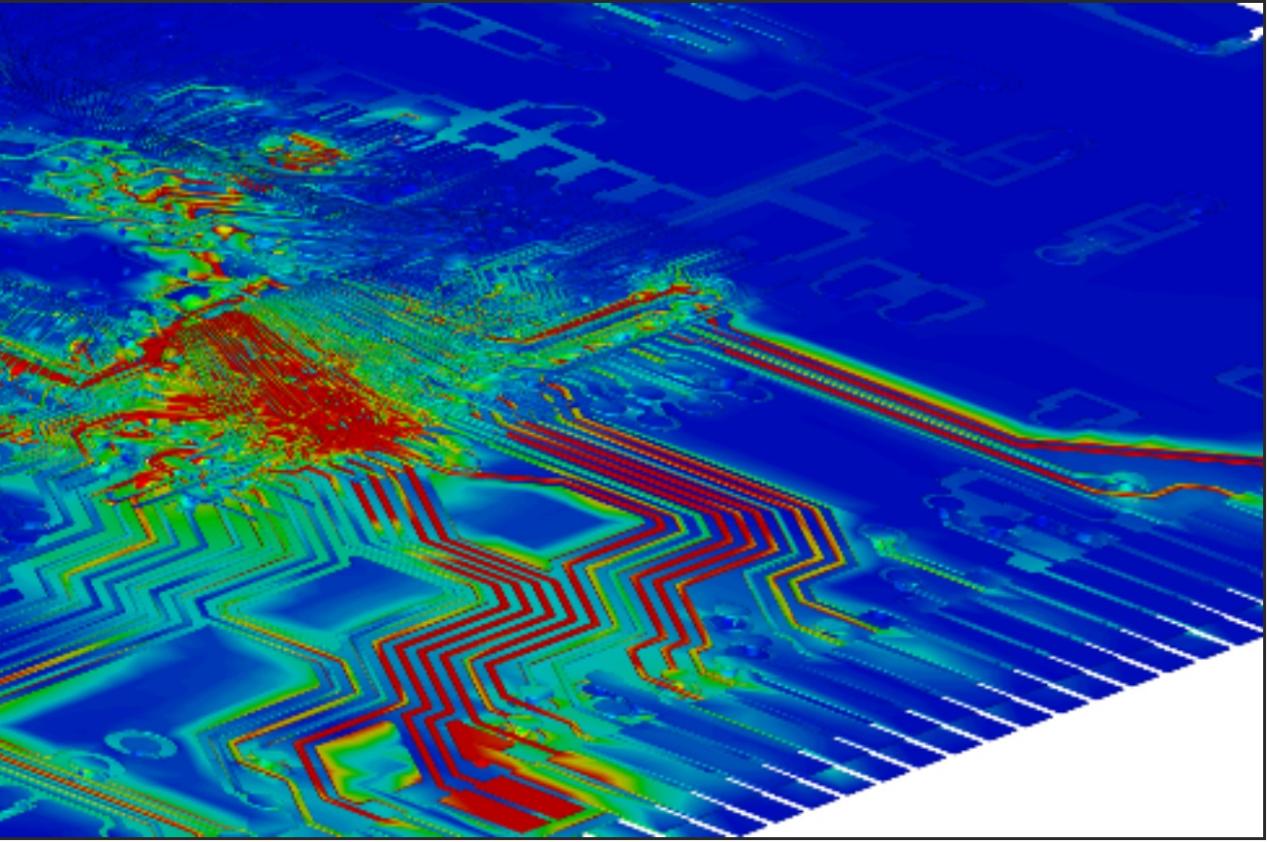

redgtdfgjghjry_副本

3. 无缝协同仿真，适配复杂设计需求

实际电子设计中，SI问题往往与电磁兼容（EMC）、热仿真等问题相互关联。CST支持SI与EMC、热、结构等多物理场协同仿真，可同时分析信号完整性与电磁干扰、散热对SI性能的影响，实现多维度优化设计；同时，CST可与主流EDA工具（如Altium、Cadence、Mentor）无缝对接，无需重复建模，大幅提升仿真效率。

想要解决高速电路信号失真、串扰等问题、提升产品可靠性，SI 仿真必不可少。全能电磁仿真软件 CST Studio Suite 可高效完成 SI 仿真，同时覆盖 PCB 板、芯片封装、整机系统全层级仿真场景。
