AC-DC电源接地设计

在设计AC-DC电源的过程中，需要注意GND的连接方式。

1. 现象描述（内容包含：失效现象、PCB图等关键信息）

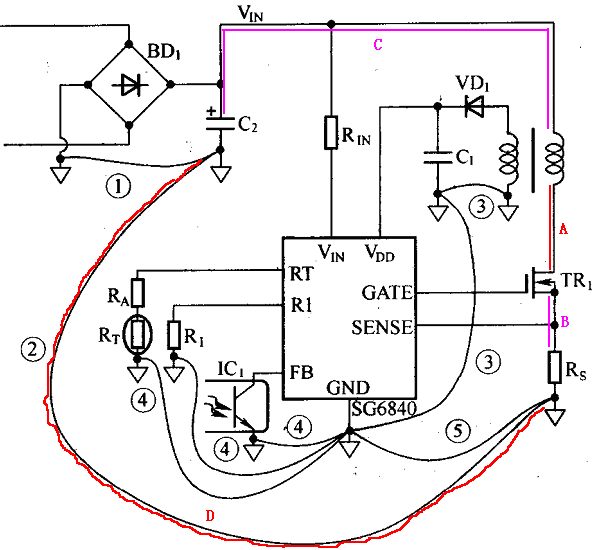

下图是《开关电源的电磁兼容性设计与测试》书本上，推荐的一种GND连接。

注意到，GND ⑤ 是从电流检测电阻Rs连接到控制芯片的。整个控制芯片及其外围电路的GND通过GND ⑤ 与电源的GND单点连接。该连接方式的理由见下：

1、芯片GND单点连接；

2、芯片采样信号，仅仅是Rs两端的信号，不包含GND ② 上的高频噪声，采样信号比较准确。

实测数据对比：

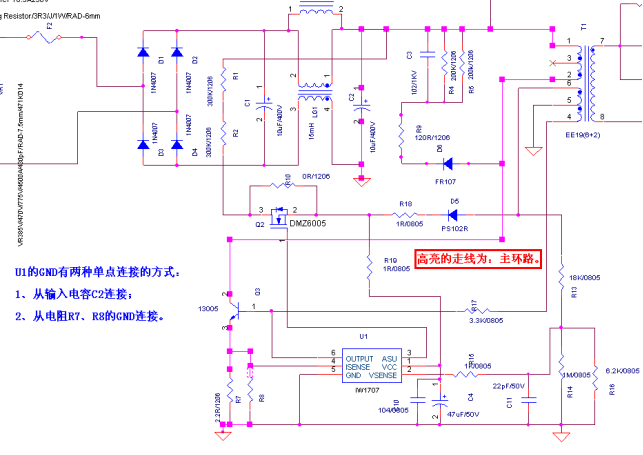

1、原理图

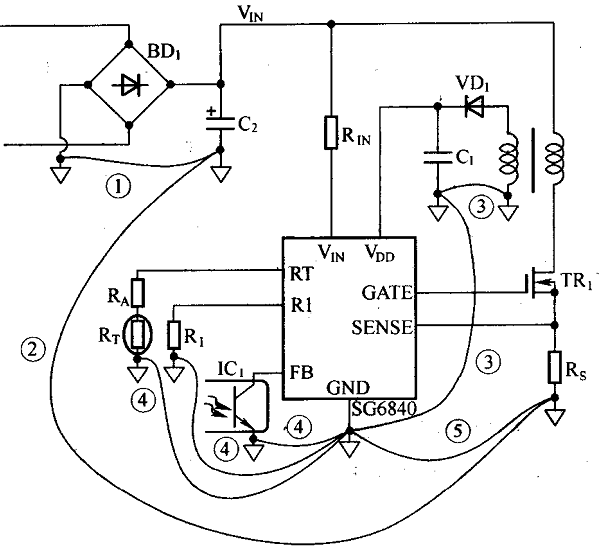

2、原始PCB情况：从输入电容C2连接

3、修改PCB：从电阻R7、R8的GND连接

4、电源传到辐射测试对比

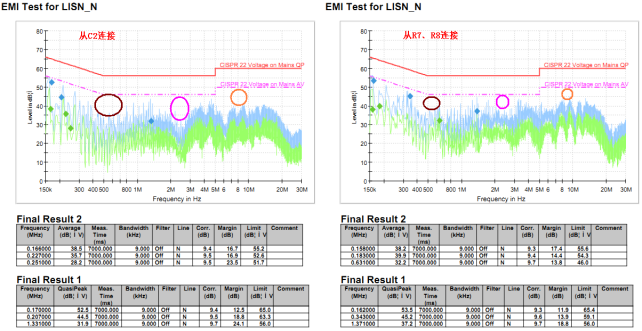

N线测试：见下图，从R7、R8连接的PCB测试数据比较高。

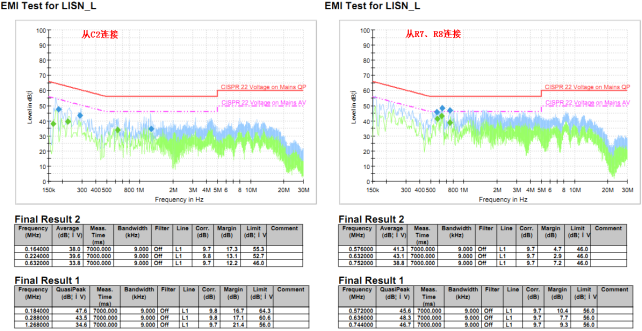

L线测试：见下图，从R7、R8连接的PCB，测试数据压在限值上。

2. 原因分析

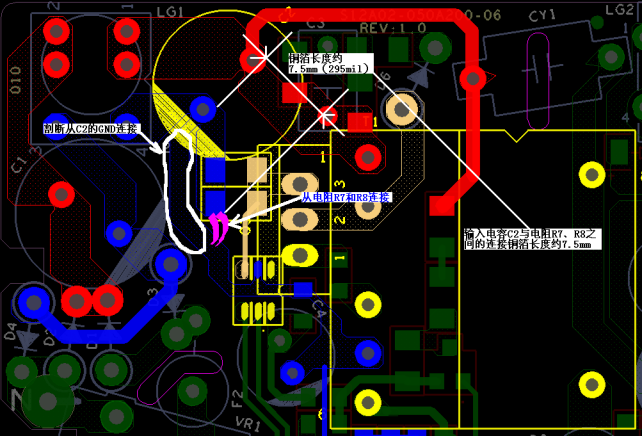

从输入电容C2连接的方式，不会将开关回路上的噪声引入控制电路，甚至辅助绕组。从电流检测电阻R7、R8连接的方式，长7.5mm铜箔上的开关噪声引入了控制回路。

3. 解决对策

以下图为例进行分析

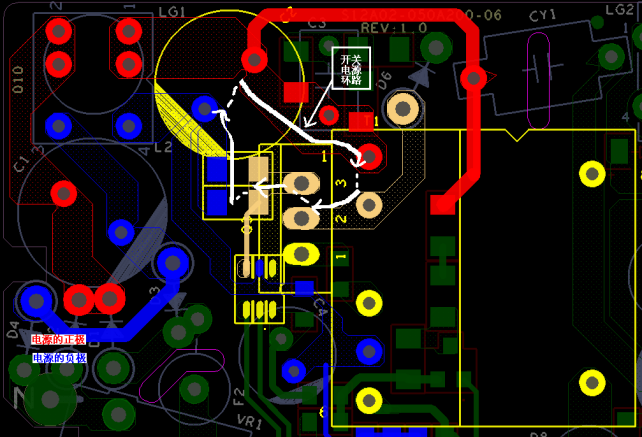

1、使开关回路面积S = A+B+C+D最小，这是基本的要求； 以下调整，均保持S不变。

2、环路A+B+C+D，都属于高di/dt路径。

3、在开关过程中，节点A的电位高低变化（dv/dt），因此A点的长度和面积要小；

4、节点D，属于GND节点。它的噪声有可能串扰到其他电路上，因此节点D也要短小；

5、节点B和节点C，虽然是高di/dt节点，但是它们对其他电路的影响比较小，因此可以比节点A和节点D长一些。

6、注意：以上改动，均保持了环路面积不变，也可以保证环路面积最小。

7、GND ⑤应从输入电容C2连接；

8、另外Rin 应从输入电容C2连接。

4. 对策验证

见测试数据。

5. 结论

从实验的数据来看，在高di/dt节点，长7.5mm铜箔上的噪声是比较严重的。

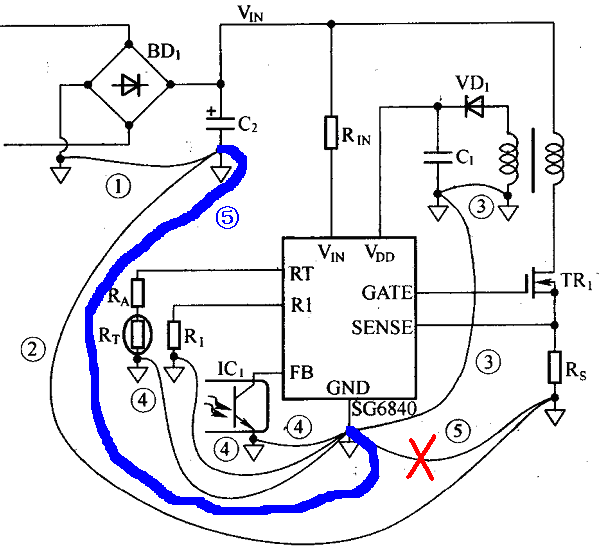

推荐下图的GND连接方式。
