Altium覆铜，过孔全连接，焊盘十字连接

​本处以 Altium Designer 16 描述。PCB 环境下，快捷键“D+R”或 Design→Rules→Plane→Polygon Connect style。

▼过孔与焊盘共有三种连接方式：Relief Connect(十字连接)、Direct Connect(全连接)和No Connect(不连接)，如图1.1 所示。

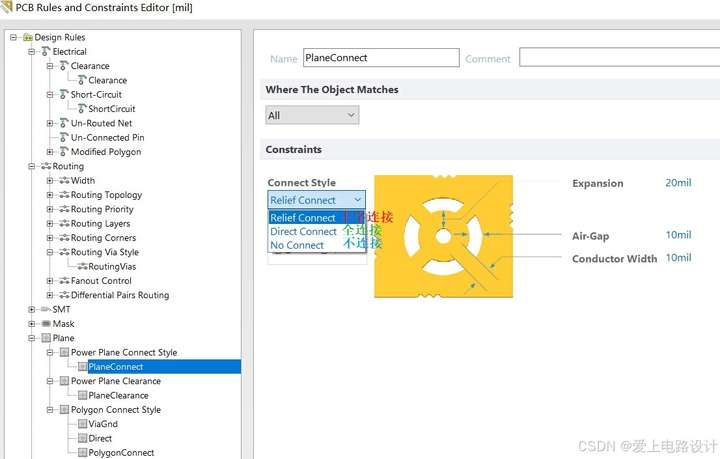

图1.1 三种连接方式

若所有 GND 信号的覆铜均使用 Direct Connect 方式的话，手工焊接因散热快会出现 GND 焊盘难以焊接的情况，此时使用 Relief Connect 较好。但是过孔的连接使用 Direct Connect 地平面更完整。那能不能让鱼与熊掌可以兼得呢？答案是肯定的，下面具体描述。

▼添加或修改两个规则分别为：ViaGnd 和 PolygonConnect，如图1.2 与图1.3 所示。

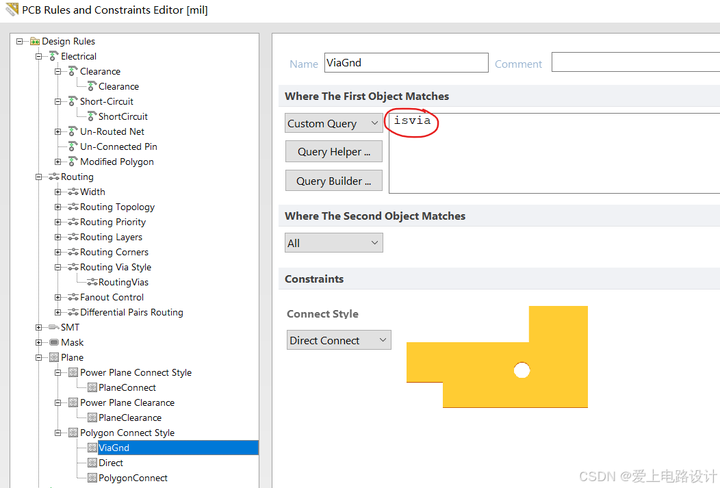

图1.2 ViaGnd

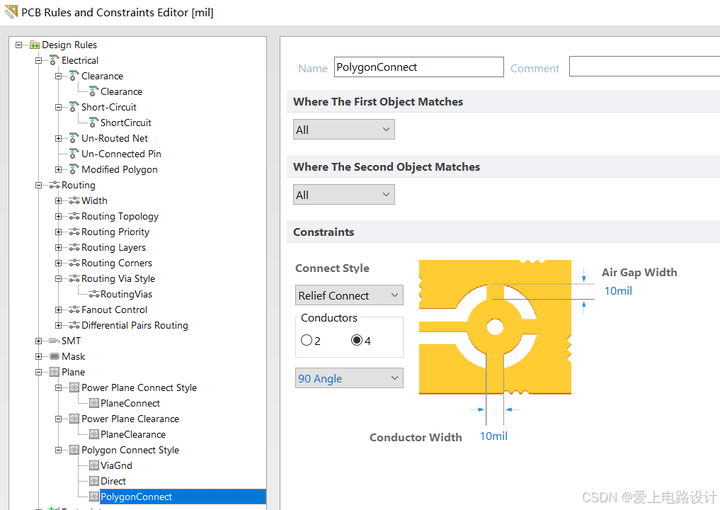

图1.3 PolygonConnect

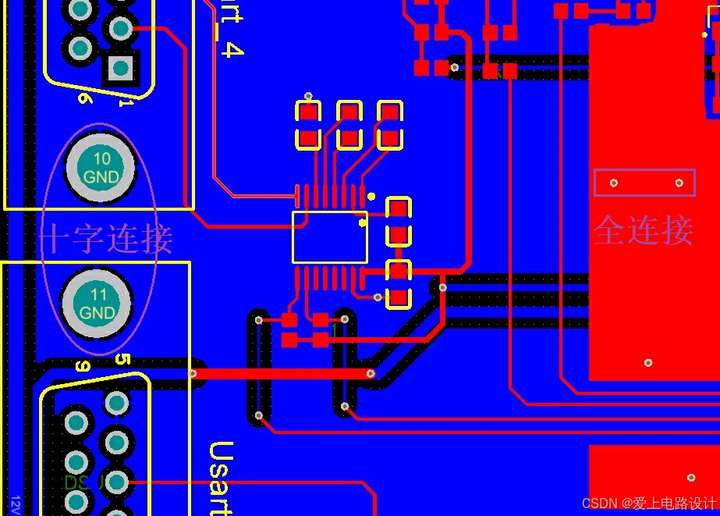

图1.4 实际效果

来源：掌握Altium Designer，让电子设计如虎添翼之3）多边形覆铜，过孔全连接，焊盘十字连接。

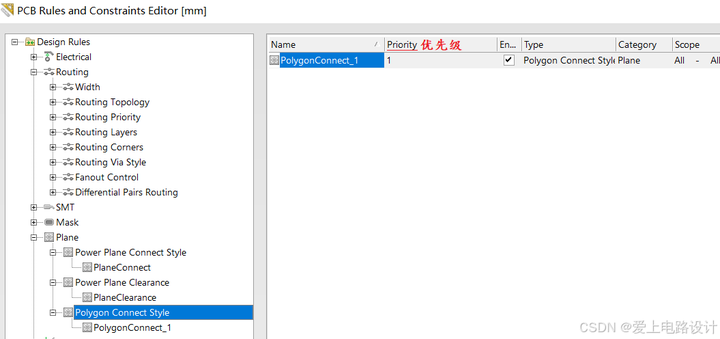

▼有多个铺铜规则的话，遵循规则优先级来决定最终应用哪一条规则，如下图所示。
