无纸记录仪组态软件介绍

无纸记录仪软件专为轻工机械、食品机械、包装设备、烘箱、试验设备、制冷/制热等设备的温度控制而设计。广泛应用于化工、陶瓷、冶金、石化、热处理等行业。同时也可用于温度、压力、流量，液位等介质的在线监测。

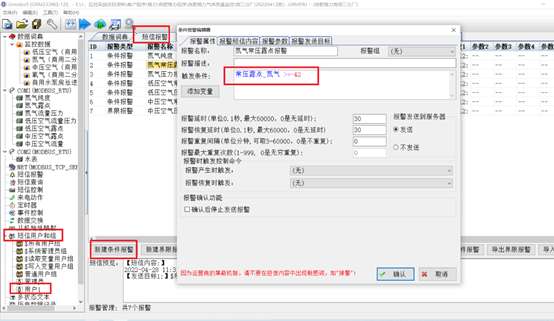

DCS是一套运行于Windows平台上，能够快速构造和生成上位机监控系统的组态软件。具有分散控制、集中管理的特点。控制及数据采集均由ST系列各种型号仪表完成，上位机则对整个工艺过程进行实时监控，完成现场数据采集、实时和历史曲线记录、报警控制、打印等功能。

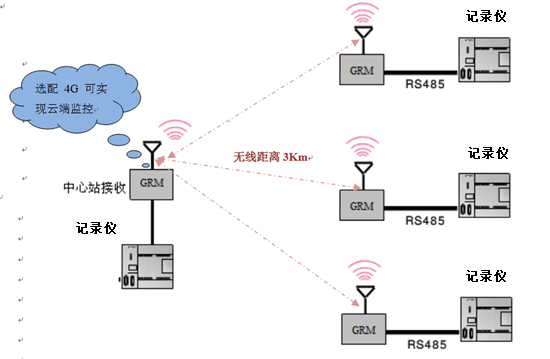

方案原理简介

1. 中心主机用4G和LORA双频的无纸记录仪模块,该模块具备RS485，自身能通过modbus RTU协议采集一个区域的多台记录仪的数据。同时具备4G+LORA双无线频段。

2、其他三个区域采用CS，通过RS485 modbus RTU采集记录仪的数据，通过LORA无线将数据发送到接收网关。

应用场合

性能特点：

 （1）采用分散控制，上位机故障不影响下位机，下位机各仪表之间故障不扩散，避免了因局部故障而造成的整个监控系统的崩溃。

 （2）良好的开放性、兼容性和可扩充性，用户可通过OPC、DDE、ODBC等机制，自行开发应用程序。

 （3）庞大的标准图形库，完整的绘画工具及丰富的多媒体支持，能够快速生成丰富生动的工程画面。

 （4）上位机配置全中文Microsoft Windows 98/ME/NT/2000/XP操作系统，32M以上内存，4M以上显存15寸以上彩显，分辨率不低于800×600，彩色喷墨打印机。
