PoE以太网端口 Sifos PSA3000测试仪使用指导书

1 概述

Sifos公司的PowerSync Analyzer 3000 家族有PSA-3000、PSA-3002、PSA-3048、PSL-3000。公司这边用到的是PSA-3000和PSA-3002，其中PSA-3000支持24端口的测试，PSA-3002只支持两端口的测试，PSA-3000与PSA-3002的差别只是端口数不一样，其IP以及测试软件操作都一致。

1.1 PSA-3000 主要特性

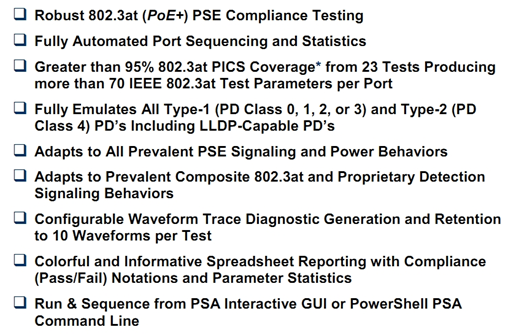

PSA-3000主要具有以下的关键特性

1.2 PSA-3000仪器界面及端口介绍

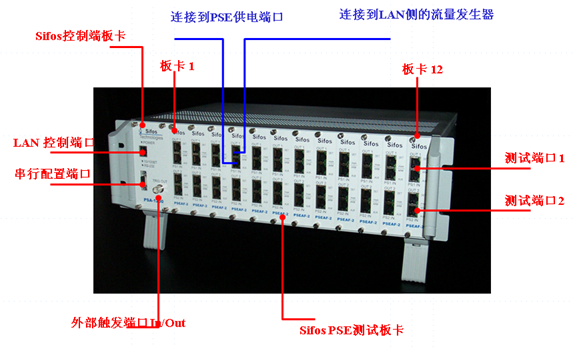

如图1.1，PSA-3000支持24口测试，共12个板卡，从左到右分别是板卡1到板卡12，每张板卡上有2个测试端口，上为测试端口1，下为测试端口2，每个测试端口又分为2个以太网接口，这两个网口内部是相通的，其中PSE口连接到PSE供电端口，OUT口连接到LAN侧的流量发生器。用网线连接电脑和PSA3000左侧的LAN控制端口即可实现对设备的操作，连接串行配置端口的话可对固件进行升级和修改固件IP地址，一般操作只需连接LAN控制端口即可。当需要连接多台PSA3000（最多可连接8台）测试时，可用同轴线连接设备外部触发端口“TRIG”。

图1.1

1.3 测试环境搭建

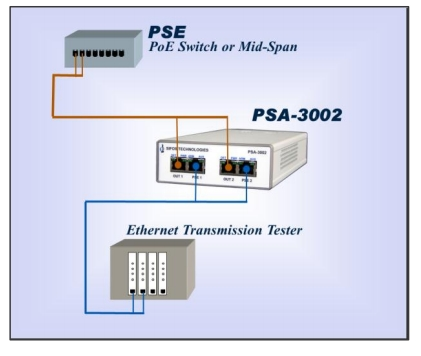

如图1.2 网线连接PC和PSA-3002的LAN控制端口，PSA-3002 的PSE口和PSE(Switch or Mid-Ppan)的POE供电口通过网线连接，PSA-3002 的OUT口和跑流设备连接，如果不需要在POE测试时进行跑流，则无需连接到跑流设备。

PSA-3002测试环境搭建

2 测试步骤

2.1 打开测试软件

搭建好测试环境后，将电脑的IP设为192.168.221.XXX，打开PSA Interactive，进入如下界面，去掉Demo Mode勾选，点击192.168.221.105，当Connet to里识别到192.168.221.105时，点击connet。

2.2 进入主界面

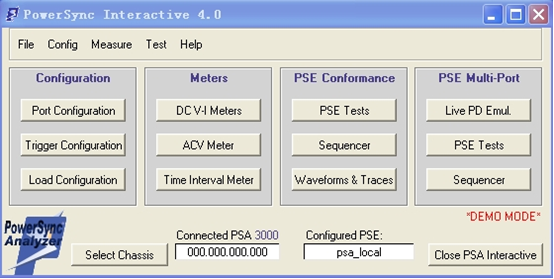

点击Connect后进入主界面，如下图，主界面有四个主选项：

Configuration(配置)

Meters(度量)

PSE Conformance(PSE协议一致性测试)

PSE Multi-Port(PSE多端口性能测试) (此功能只适用于3000和3048)

2.3 Configuration(配置)

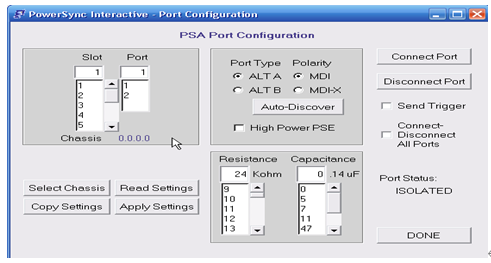

2.3.1 点击Port Configuration，进入PSA Port Configuration界面,如下图

先选择slot(PSA-3002只有1是可选的),然后是port,点击Auto-Discover,在不了解待测物端口极性和传输线对时可使用自动检测，ALT A 是指1、2, 3、6线对供电，ALT B 是指4、5, 7、8线对供电，极性选择MDI是指Positive Polarity，MDI-X是指Nagetive Polarity。同时设备还支持对端口阻抗和电容的配置.一般使用默认配置，最后点击Connect Port连接端口，点击DONE完成设置。

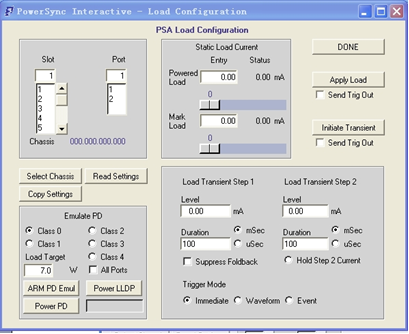

2.3.2 进入Load Configuration 负载配置,指定测试时PSA所模拟PD的等级.

当修改等级后需要Apply Load一下才可生效。

2.4 Meters(度量)

主界面的Meter功能项还提供了一些便捷的测试方式，可以让我们测试PS供电时的电压、电流和功耗。

2.4.1 DCV-I Meter

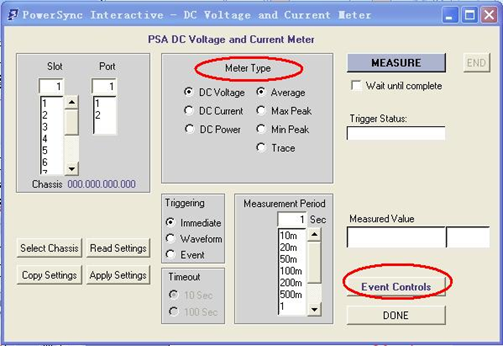

进入DCV-I Meter，如下图，在Meter Type里可以选择电压、电流和功耗测试。

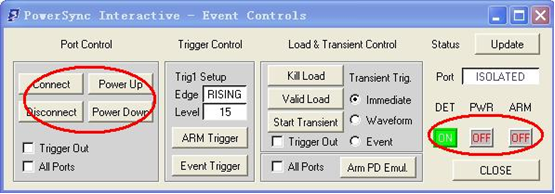

选择完后点击Events Controls进入端口控制，如下图，Port Control里进行连接端口，供电，断电等操作，右边的状态灯可以让我们看到当前PSA的状态。然后点击上一个界面的Measure功能，进行测试，在Measure Value可以查看测试值，当然还可以进行触发以及测试时间的设定。

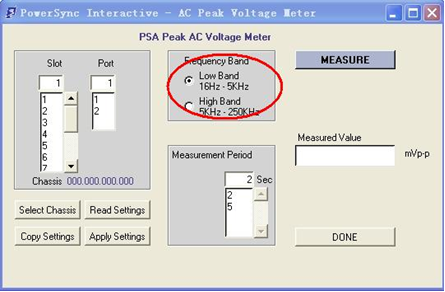

2.4.2 ACV Meter

ACV Meter提供了手动测试PSE供电电压的波纹噪声功能，可以测试高频和低频两种状态。同样，直接点击Measure即可查看到结果。

2.5 PSE Conformance(PSE协议一致性测试)

在PSE conformance测试中有三个界面：

PSE Tests：对单个PSE参数进行测试，不能自动化一次性测试所有参数。

Sequencer：可以自动化测试所有PSE待测参数。

Waveforms：可以提供直接的测试波形图。

2.5.1 PSE Tests

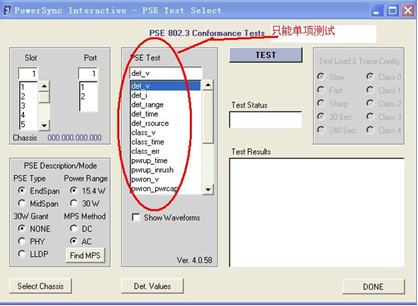

在PSE Tests界面里,选择需要跑的测试项,点击Test即可执行,结果直接在界面上显示，不会弹出Excel的报告.该界面只能单独的运行一个测试项。需要注意左下角的待测物参数，如MPS的方式等,勾选Show Traces可在测试过程中显示波形图。

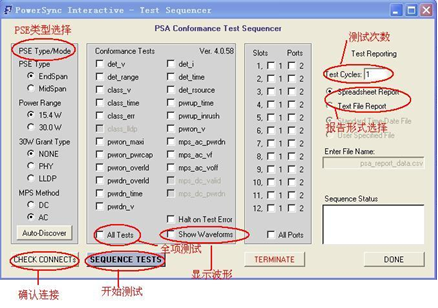

2.5.2 Sequencer

在Sequencer界面可选择多个测试项进行自动化的连续测试,但是同样需要

先选择测试端口，PSE供电类型和工作模式的选择，如为EndSpan还是MidSpan(公司产品基本都为EndSpan), Power Range中选择af（15.4W）或at(30.0W)模式，30W Grant Type选择PHY检测还是LLDP检测（公司设备PSA3000暂未购买LLDP功能模块），MPS Method中选择断路检测法（点击Auto-Discover可自动识别）。Conformance Tests中勾选需要测试项，Show Waveforms选择是否需要显示测试波形等，点击SEQUENCE TESTS即可开始自动化测试，点击TERMINATE可以中断测试，最后可生成excel或文本形式的报告.建议使用默认的报告形式。

2.5.3 Waveforms

可以查看PSE在不同特定条件下的工作状态，并以波形图的形式显示出来。

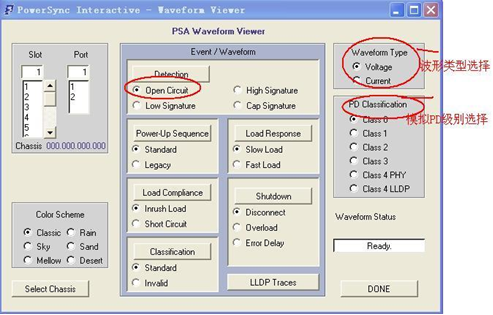

在Event/Waveform界面中我们可以选定PSE在不同状态，不同情况下工作的波形图。 例如，我们要测试PSE的检测电压，只需要在Detection中选定开路状态，然后点击Detection，测试完成后就可以弹出波形图。我们可以选择波形的类型，电压或是电流，以及制定PSA模拟PD的级别。

a) 开路检测（open circuit）

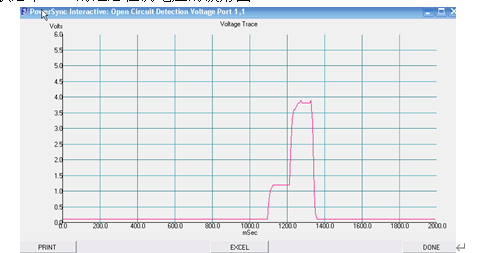

开路状态下PSE的理想检测电压的波形图

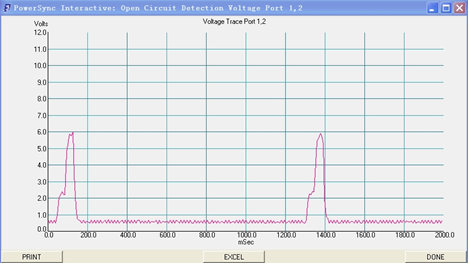

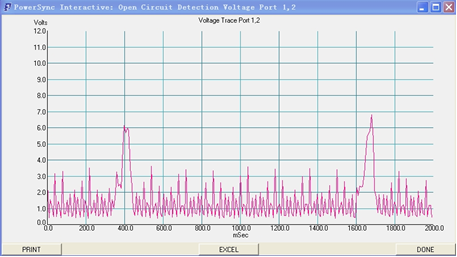

客户样机的Detetion 波形，存在较大的工频噪声

整改后样机 Detetion 波形，工频噪声压下去了，但始终存在0.5V的偏置，但不影响POE的其它测试，目前产生0.5V偏置的原因还未找到

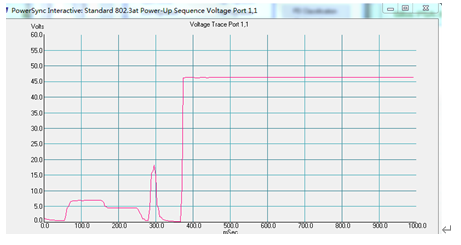

b) 上电过程波形（standard）

c) 负载检测波形（slow load）

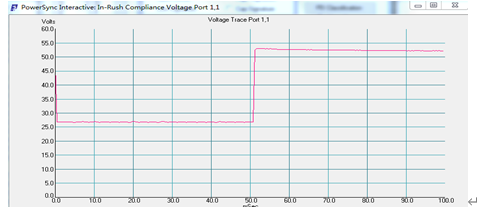

d) 负载灵活性测试波形（Inrush load）

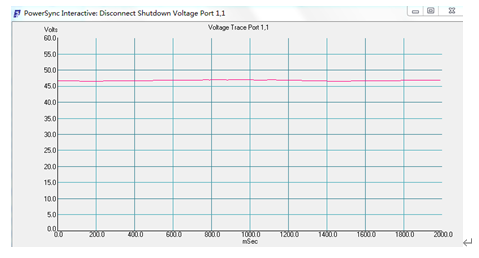

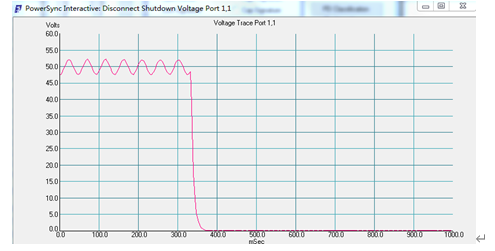

e) 断电过程波形（disconnect

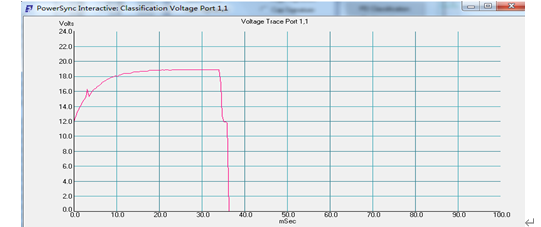

f) 分级过程波形（standard）

2.6 PSE Multi-Port(PSE多端口性能测试)

2.6.1 Live PD Emul 模拟PD负载测试

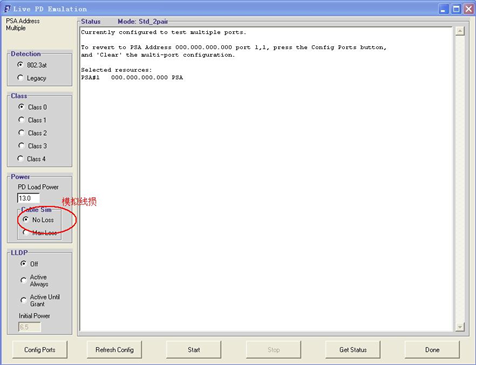

点击PSE Multi-Port中的Live PD Emul，进入PD负载模拟测试界面。如下图所示，选择af或at负载，PD Load Power会自动调整负载电流，也可自行修改。同时Cable Sim中选择是否模拟线损。

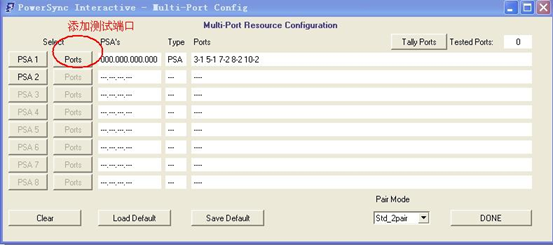

点击Config Ports，进入端口配置页面，点击PSA1进行PSA的IP地址添加和连接，点击对应右边的Ports进行测试端口的添加，如图所示，是添加了3、5板卡的端口1和7、8、10板卡的端口2，设置好后点击DONE，软件自动跳回Live PD Emulation界面，然后点击上图中Start开始带载，点击Get Status可以显示负载电压和功耗。

2.6.2 多端口测试项 PSE Tests

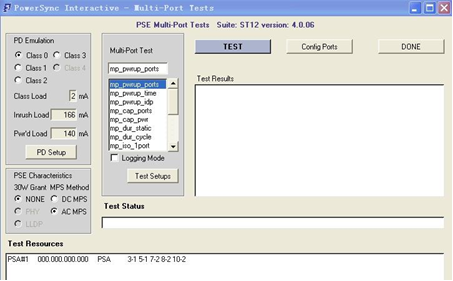

该项是单个多端口测试项测试，一次只能测试一个端口。点击Config Ports，进入端口配置页面，端口配置方法与模拟PD负载测试配置方法一致，最后点击TEST进行测试。

2.6.3 多端口测试项 Sequencer

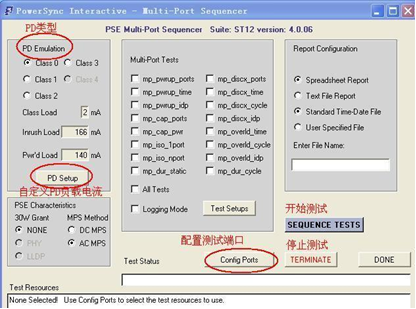

界面如下图所示，目前PD Emulation中最多只能选择到Class3类型（供应商FAE反馈目前还在开发当中），Multi-Port Tests中勾选测试项，MPS Method中选择断路检测法等，点击Config Ports，进入端口配置页面，端口配置方法与模拟PD负载测试配置方法一致，最后点击SEQUENCE TESTS。

3 测试参数分析

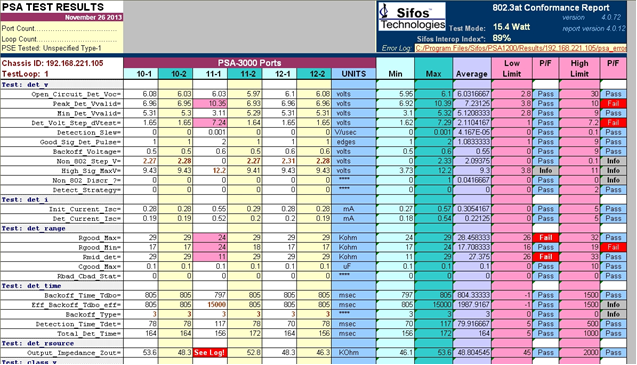

3.1 协议一致性测试报告分析

如下图所示。该份测试结果有4个页签，Loop：各端口测试结果汇总，每个测试项的判定结果；Limits：802.3标准定义的参数范围，以及各测试参数的优先级；Note：对Test Report中每个参数的具体含义做了说明，以及需要特殊注意的事项；Interop：根据优选级和测试结果得出的待测PSE整体性能结果。

3.2 多端口测试特性报告分析

多端口特性测试的是PSE的整体电性指标，如测试所有端口上电总时间、检测是否有端口无法上电、模拟给一个端口上电查看对其它端口的影响等等。802.11af和802.11at协议中并没有对多端口特性有相关规定，不同客户有不同需求，中国电信也有相关要求，测试结果以满足客户需求为准。SIFOS在测试结果EXCEL中有给出参考判据，在右边Multi-Port Test Limits栏中。测试结果截图如下所示。

3.3.1 协议一致性测试项

3.3.2 多端口性能测试项
