离散制造数据中台的架构路径：从六层数据模型到 ISA-95 的对齐实践

摘要

离散制造企业的数据治理难点在于订单、工艺、设备、质量数据分散于多个异构系统，无法形成可计算、可追溯的统一链路。本文以某头部自动化控制企业的数据中台建设项目为案例，系统阐述基于 DAMA-DMBOK2 与 DCMM 框架的"理采存管用"方法论在离散制造场景的落地实践。重点分析"订单—工单—工序—设备—人员—物料"六层数据模型的架构设计及其与 ISA-95（IEC 62264）标准的对齐关系，并提炼出面向离散制造行业数据中台建设的架构启示。

1. 问题定义：离散制造的数据链路断裂

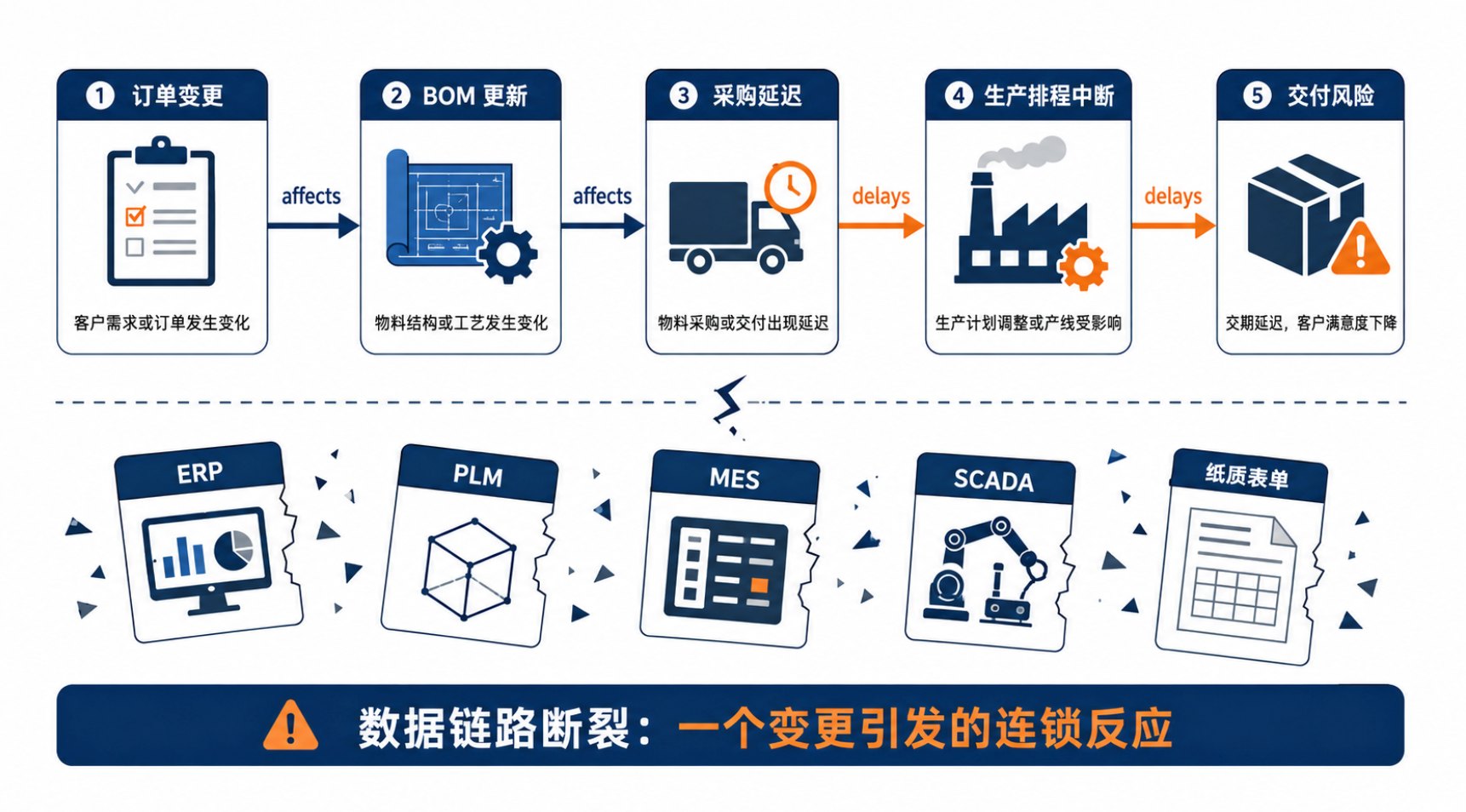

离散制造的典型特征是按单设计、多品种小批量，生产过程中订单变更、BOM 调整、采购延迟、设备故障等变量高频发生。这些变量之间存在着严格的因果链：订单变更影响 BOM，BOM 变化影响采购，采购延迟影响排产，设备停机影响交付。然而，在大量离散制造企业中，上述数据分别驻留在 ERP、PLM、MES、SCADA 等独立系统中，缺乏统一的语义层和关联机制。

龙石顾问团队对某头部自动化控制企业（年产控制阀数十万台，覆盖石油化工、电力、冶金等行业）的 ERP、PLM、MES、SCADA 等核心系统进行全面调研后，归纳出离散制造的四个共性痛点：

• 计划排产失准：销售订单交期频繁变更，设计 BOM 常需修改，采购到货不准时，设备突发故障——任一环节波动均会导致排产结果与实际执行严重脱节。
• 过程透明度不足：控制阀经历机加工、装配、测试、喷涂等多道工序，在制品数量、进度、质量状态主要依赖纸质流转单，管理层获取实时信息的延迟以半天计。
• 质量追溯效率低下：客户投诉某批次产品缺陷时，需追溯原材料批次、加工设备、操作人员、检验记录，数据散落在不同工位的纸质记录和 Excel 中，一次完整追溯耗时 2-3 天。
• 设备管理缺乏数据支撑：数控机床、加工中心等设备众多，但运行状态、故障记录、OEE 等数据未系统采集，预防性维修无从谈起。

诊断结论直接明确：离散制造的问题本质不是系统数量不足，而是缺乏一套实时汇聚全要素数据、自适应业务变化的数据底座。 解决路径遵循"理、采、存、管、用"五阶段方法论。

2. 治理先行：主数据统一与能力转移机制

2.1 "理"阶段的工程挑战

项目实施中最大的挑战不在技术层面，而在"理"——即梳理规划环节。调研发现，同一零部件（如控制阀的阀体）在 ERP 系统中使用采购编码，在 PLM 中使用设计图号，在 MES 中又有一套车间自编号。三个部门的编码体系各自独立运行，同一物理实体无法跨系统关联。

项目团队联合采购、设计、生产三个部门，将核心物料逐一拉通对账，历时近三周，最终形成企业级主数据标准。这一过程验证了 DAMA-DMBOK2 的核心主张：数据治理是数据价值实现的基石[1]，主数据标准的统一是所有后续分析可信度的前提条件。

2.2 "产品+培训+陪跑"的能力转移模式

龙石数据在该项目中采用的"产品+培训+陪跑"模式，是一种从项目交付向能力建设转型的实践范式，分为两个阶段：

第一阶段：培训。 企业信息部门核心团队集中学习三个层次的内容——理论层覆盖 DCMM 和 DAMA 框架，帮助团队建立数据治理的整体认知；模拟层以沙盘案例演练"理采存管用"的完整流程；实操层直接在数据中台上手，从配置数据标准到跑通质量规则，将知识转化为操作能力。

第二阶段：陪跑。 顾问进入客户现场，选取生产域作为真实业务域，与客户团队协同推进。实施原则明确为"顾问指导，客户操作"——从归集 MES 数据到配置在制品跟踪看板，每一步均由客户团队动手完成，顾问负责技术把关与风险管控。目标不是"替客户完成数据治理"，而是"使客户具备持续治理的能力"。

DCMM 国家标准（GB/T 36073-2018）在多个能力域中强调，数据管理能力的提升需要组织文化、人员技能和流程机制的综合配套[2]——仅靠工具部署无法实现成熟度的跃升。该模式正是这一原则的工程化落地。

3. 架构实现：六层数据模型与系统集成

3.1 从主数据到行业数据模型

项目最先推进的不是数据建模，而是主数据统一。团队带领采购、设计、生产三个部门的业务骨干，将订单、物料、BOM、工序、设备等核心主数据逐一拉通，制定企业级编码规范。

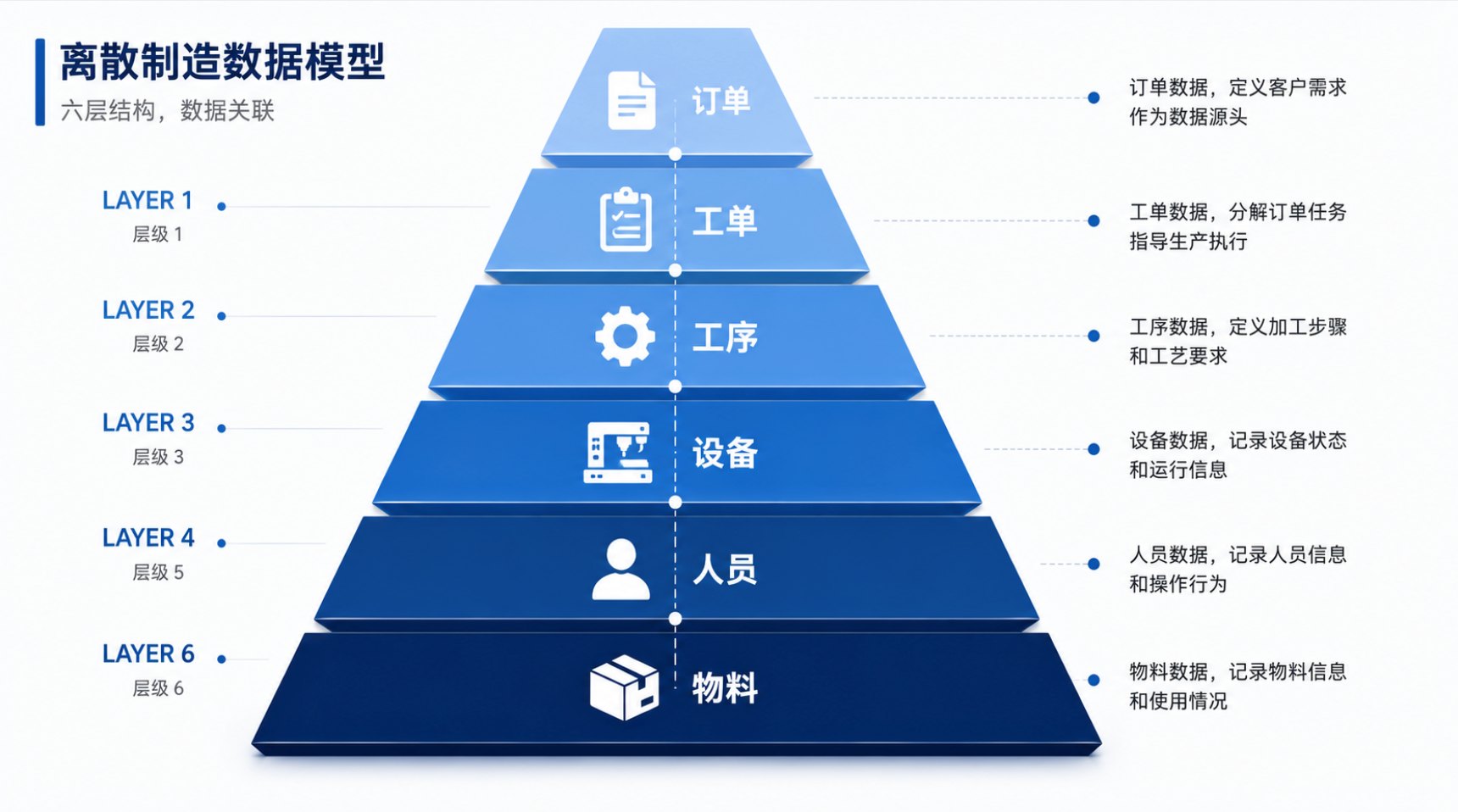

在此基础上，针对离散制造的业务特征，团队抽象出"订单—工单—工序—设备—人员—物料"六层行业数据模型。该模型的架构意义在于：将离散制造的核心生产要素从各业务系统中解耦，形成一个独立于具体系统实现的语义层。不同系统通过这一语义层实现对同一业务实体的统一引用，从而实现跨系统的数据关联。

值得注意的是，这一六层模型与国际自动化学会（ISA）发布的 ISA-95（IEC 62264）标准在架构思路上高度对齐。ISA-95 将制造企业划分为企业层、车间层、设备层等功能层次，强调各层级数据的标准化建模与互操作[3]。六层模型可以视为 ISA-95 标准在离散制造场景的具体实例化——"订单"对应企业层，"工单"和"工序"对应车间层，"设备""人员""物料"对应设备层与资源层。

3.2 数据集成与治理的同步实施

主数据统一后，项目组将 ERP、PLM、MES、SCADA、质量系统的数十张核心业务表全部接入数据中台。围绕计划排产、在制品跟踪、质量追溯、设备 OEE 四个主题构建关联模型——通过统一的订单号、物料编码、设备编号，跨系统数据首次实现按需关联。

数据接入与治理规则同步落地，而非分阶段串行推进：

• 物料主数据去重与合并：解决同一物料在多个系统中存在多条记录的问题
• 工序编码标准化：统一各车间对同一工序的命名和编码规则
• 质量检验项字典统一：建立企业级质量检验项的标准字典

元数据自动采集与血缘分析遵循 DAMA-DMBOK2 的最佳实践，使数据"从哪里来、经过了什么处理"具备完整的可追溯性[1]。这一环节的架构价值在于：将数据治理从"事后稽核"转变为"事前内建"——治理规则嵌入数据集成管道，而非在数据接入完成后另行补建。

3.3 三个核心应用

在上述数据底座之上，项目交付了三个核心应用：

在制品跟踪看板：集成工序报工与设备状态数据，自动计算每个订单在各工序的完成数量、在制数量、合格数量，关联工艺路线中的标准工时，生成订单进度看板。管理层点击任一订单，即可下钻至当前所在工序、预计完成时间、已延误原因。

质量追溯查询：建立"原材料批次—加工设备—操作人员—检验记录"的关联模型。当触发质量问题时，通过订单号自动关联所用原材料的采购批次、各工序的加工设备与操作人员、每个检验项目的实测值，实现全链路追溯。

设备 OEE 分析：通过设备运行信号与停机记录等数据，计算每台设备的 OEE（时间开动率、性能开动率、合格品率），并按故障、换型、待料等维度分类统计停机原因。

4. 效果评估：五项可量化指标

五项指标的改善并非孤立发生，而是数据底座统一后的系统性结果。准交率提升的驱动力来源于在制品跟踪看板使管理层能实时识别延误风险并主动干预；质量追溯效率的提升来源于四层关联模型的建立使全链路数据实现一键获取；非计划停机减少来源于 OEE 分析使设备科能够制定基于数据的预防性维护计划。

5. 架构启示

从本案例的工程实践中，可提炼出以下面向离散制造行业数据中台建设的架构启示：

1. 六层数据模型是离散制造数据中台的架构核心。 "订单—工单—工序—设备—人员—物料"模型将离散制造的核心生产要素抽象为独立于系统的语义层，是实现跨系统数据关联的前提条件。该模型与 ISA-95 标准在层次划分上高度对齐，可视为国际标准在离散制造场景的工程实例化。不同行业应构建符合自身业务特征的数据模型——如化工行业的"批次—配方—工艺参数"，建筑行业的"项目—标段—分项"——但抽象思路一致：将核心业务要素从系统中解耦，形成独立的企业级语义层[3]。

2. 治理先行是不可违背的架构时序约束。 DAMA-DMBOK2 将数据治理定位为数据价值实现的基石[1]。本案例验证了一个关键原则：在数据标准统一之前启动数据集成或应用建设，会导致下游分析结果的系统性失真。主数据标准的统一耗时近三周，但为后续所有环节的准确性提供了保障。反之，跳过"理"阶段直接进入"采"和"用"，是大量数据中台项目失败的结构性原因。

3. 治理能力应内建于数据管道，而非事后稽核。 物料主数据去重、工序编码标准化、质量检验项字典统一等治理规则，在数据接入的同时即嵌入管道，而非在数据接入完成后另行补建。这种"内建式治理"架构使数据在进入中台的瞬间即接受质量约束，避免了先接入后治理所导致的返工成本——数据资产的网络效应决定了上游缺陷在下游会被逐级放大，修复成本呈指数增长。

4. 能力转移机制应作为架构选型的评估维度。 "产品+培训+陪跑"模式使企业从对供应商的永久依赖转向自主持续治理能力。DCMM 指出数据管理能力的提升需要组织文化、人员技能和流程机制的综合配套[2]——技术平台的交付只是能力建设的起点，而非终点。在架构选型阶段即应评估厂商是否具备系统化的能力转移机制，而非仅关注功能列表。

5. 以真实业务痛点驱动架构迭代，避免"大而全"陷阱。 在制品跟踪、质量追溯、设备 OEE 三个场景的选择标准不是"功能列表上有"，而是"企业每天都被这些问题困扰"。用最痛的点驱动治理与架构建设，有助于快速验证价值、获取业务侧支持，从而为后续扩展建立组织基础。

参考文献

[1] DAMA International. DAMA-DMBOK2: Data Management Body of Knowledge (2nd ed.). Technics Publications, 2017.

[2] 全国信息技术标准化技术委员会. GB/T 36073-2018 数据管理能力成熟度评估模型（DCMM）. 北京: 中国标准出版社, 2018.

[3] International Society of Automation (ISA). ISA-95 (IEC 62264): Enterprise-Control System Integration.

[4] 龙石数据. "理采存管用"数据中台建设方法论.
