基于RK3568机架式工控机/动环监控主机的接口解析及其在具体应用中的探讨

技术笔记 | 基于公开资料整理

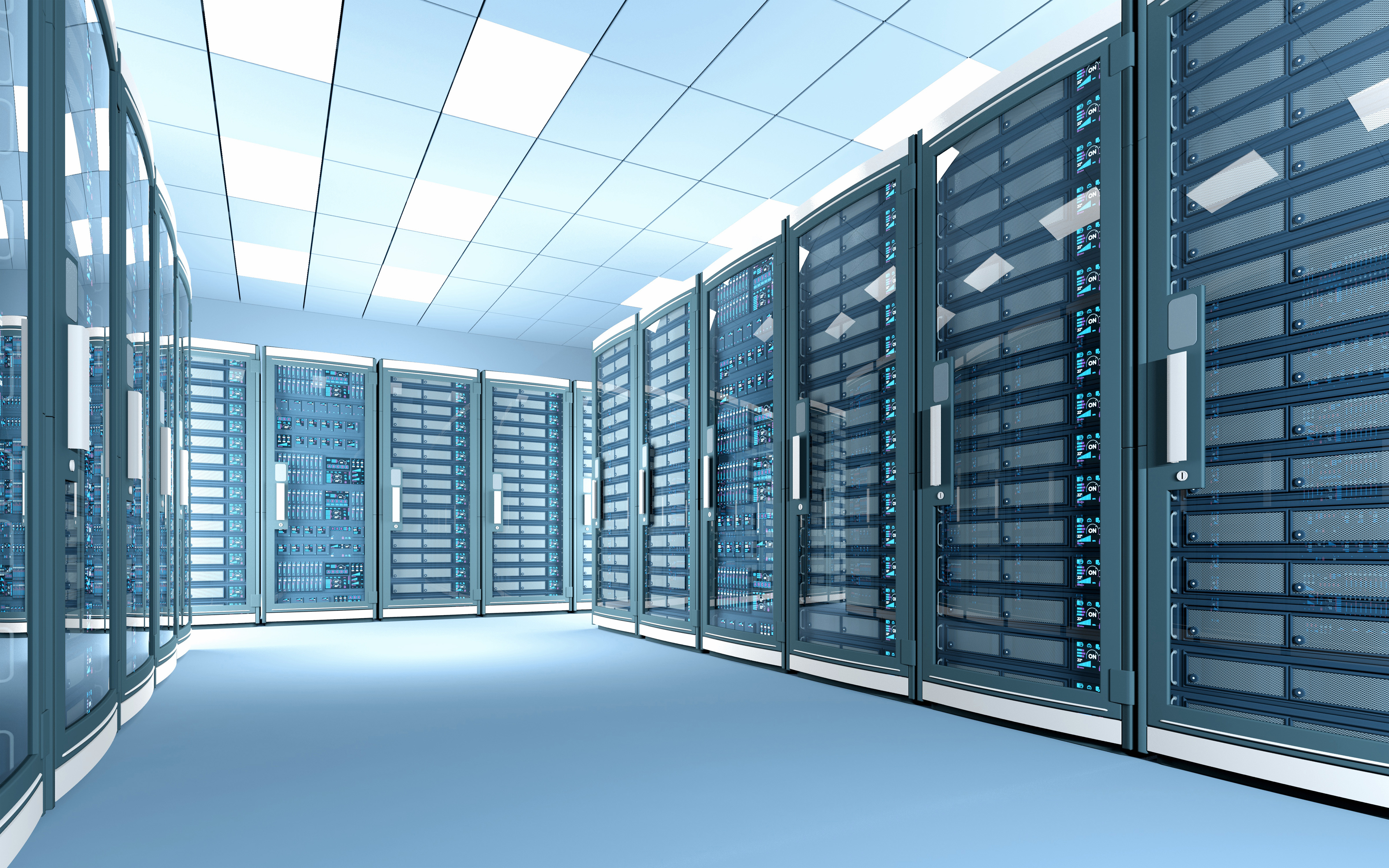

在数据中心、通信基站、配电房、轨道交通站点等场所，动环监控系统需要对UPS、精密空调、温湿度传感器、漏水检测、烟感、门磁、视频监控等众多设备进行统一采集、协议转换并实时上传至监控中心。现场设备接口不一、通信协议各异，且场地通常要求7×24小时不间断运行，这对边缘侧动环监控主机的接口密度、协议兼容性及供电可靠性提出了较为明确的要求。本文以型号 ESU-1B-838 的1U机架式工控机为例，从处理器、接口配置、电源方案及动环监控场景等方面整理其作为动环监控主机的技术特征。

一、处理器定位：面向数据采集与转发场景

该机型采用瑞芯微RK3568处理器，四核64位Cortex-A55架构，主频最高2.0GHz。相比RK3588等高端平台，RK3568的算力更侧重于中低功耗下的数据采集、协议转换与轻量级边缘处理，对于动环监控主机这类以多路数据汇聚和上传为主要工作负载的场景较为匹配。

• GPU：Mali-G52，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1
• NPU：1 TOPS算力，可用于轻量级AI推理，如设备指示灯状态识别、表计读数OCR等
• 内存：2GB LPDDR4X
• 主存储：16GB eMMC
• 扩展存储：1个Micro SD卡座

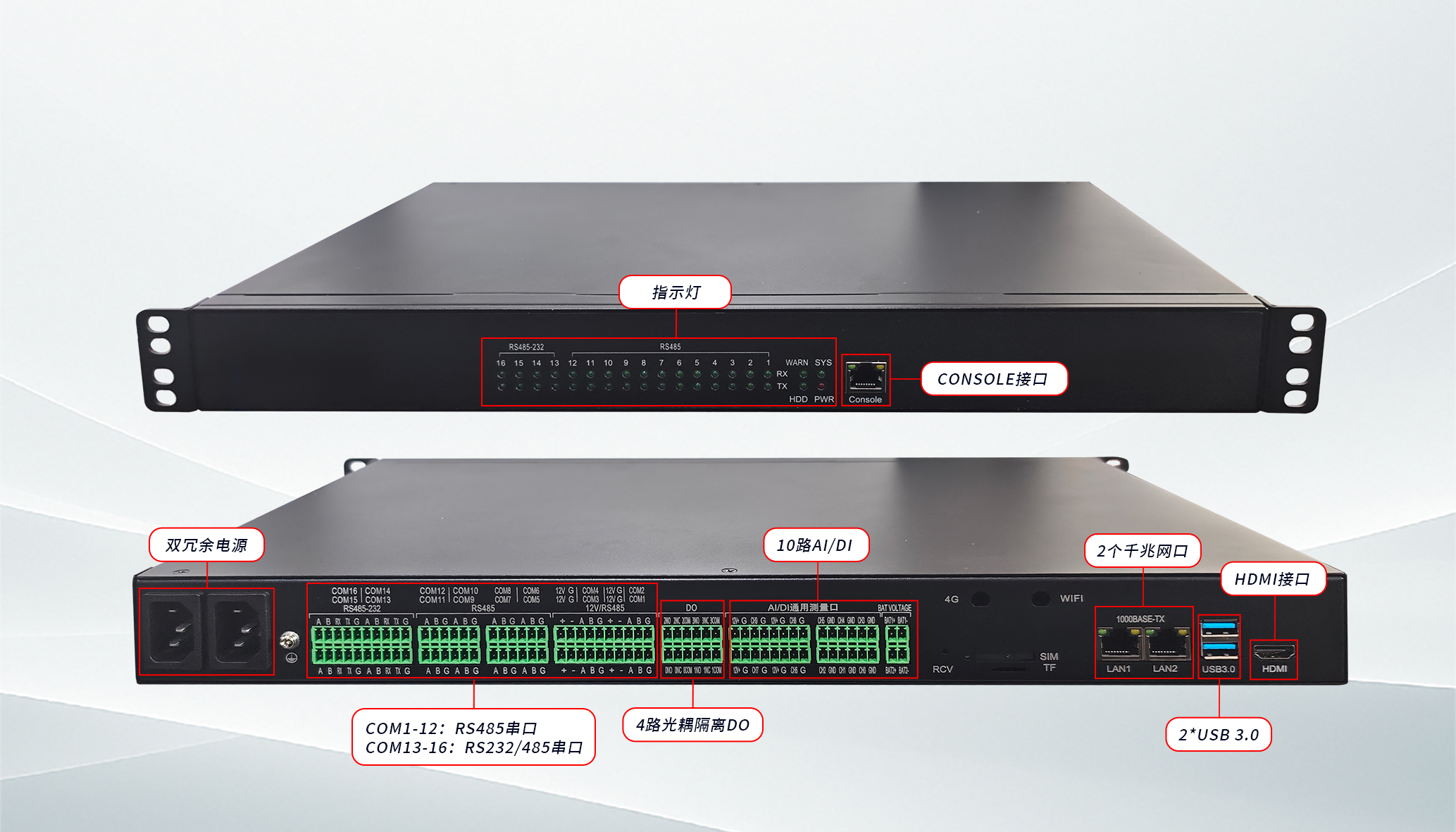

二、串口布局：16路串口的集中配置

该机型作为动环监控主机，最突出的硬件特征是16路串口，按功能分为三组：

16路串口均位于后面板，并配有16路串口指示灯，便于现场排查通信状态。前8路（COM1-COM8）额外提供12V 2A供电，可直接为外部变送器或传感器供电，简化现场布线。

在动环监控场景中，这种高密度串口配置可使动环监控主机同时对接大量Modbus RTU设备，如智能电量仪、UPS、精密空调、温湿度传感器、漏水控制器等，无需额外配置串口服务器，减少了中间故障点。

三、模拟量与数字量接口

除了串口，该机型还集成了多路混合信号接口，适合接入动环监控中常见的模拟量传感器和开关量信号：

• AI/DI共10路：可软件配置为模拟量输入或数字量输入
  • AI模式：直流电压0~10V，直流电流4~20mA（可接入温湿度变送器、压力传感器、液位变送器等）
  • DI模式：≤0.8V为逻辑0，≥2V为逻辑1（可接入门磁、烟感、水浸探头等开关量信号）
  • 其中4路带12V 1A供电输出，方便连接二线制传感器，无需外接电源
• DO共4路：功率继电器输出，触点容量250VAC或30VDC @3A，可直接控制声光报警器、风机、空调启停等小型负载

这种配置意味着单台动环监控主机可同时完成模拟量采集、开关量检测和联动控制输出，无需额外配置PLC或I/O模块。

四、网络与其他通信接口

• 有线网络：2个千兆网口（带指示灯），可将动环监控网络与办公管理网络物理隔离
• 无线扩展：选配WiFi 5、蓝牙4.2、4G/5G（带SIM卡槽）、GPS，适用于无线回传或远程运维场景
• USB：2个USB 3.0
• 调试口：前面板1个Console RJ45（RS232调试串口）
• 显示：1个HDMI，支持1080P@60Hz，最大4K@60Hz
• 其他：看门狗定时器（0~255秒）

五、电源方案：双路220V AC冗余设计

ESU-1B-838 的电源方案针对动环监控主机高可用场景设计：

• 主电源：220V AC输入，双电源冗余设计，同时接入两路220V电源，一路断电时另一路无缝接管。这在动环监控中较为实用——监控主机本身就需要监控自身供电状态，双冗余设计可避免因单路电源检修或故障导致监控盲区。
• 电源输出：8路DC 12V输出，每路最大2A，可为外部串口设备、传感器等集中供电，减少额外电源模块的部署。
• 安全防护：欠压保护、短路保护、过流保护、过压保护。

六、环境与物理规格

• 工作温度：-20°C ~ 60°C
• 存储温度：-20°C ~ 75°C
• 湿度：20%~90%无凝露
• 尺寸：437mm（含耳朵483mm）× 262mm × 44.4mm（标准1U机架高度）
• 指示灯：16路串口指示灯 + 警告指示灯 + 系统指示灯 + 硬盘指示灯 + 电源指示灯

前面板布局紧凑，调试口和指示灯齐全，适合标准19英寸机柜安装，1U高度在机房机架空间有限的情况下也较为节省位置。

七、在动环监控场景中作为主机的应用整理

基于上述硬件配置，ESU-1B-838 在动环监控系统中可承担数据采集网关或前置处理节点的角色：

1. 环境量采集

• 通过AI接口接入温湿度变送器、漏水检测器、烟雾探测器、红外传感器等模拟量/开关量设备
• 通过RS485串口连接多台智能电量仪、精密空调控制器、UPS通信卡等Modbus设备

2. 设备协议转换

• 16路串口可同时对接不同协议的现场设备，将Modbus RTU、Modbus TCP、私有协议等统一转换为标准格式（如MQTT、Modbus TCP、IEC 104等）上传至上层动环监控平台

3. 本地联动控制

• 4路继电器DO可根据预设逻辑（如温度超限、漏水报警）自动控制风机启停、空调开关、声光报警器等，实现边缘侧快速响应，减少对上层平台的依赖

4. 远程通信与运维

• 2路千兆网口可实现动环监控网络与管理网络物理隔离
• 选配4G/5G模块后，可作为备用通信链路，在主网络中断时继续上传告警信息
• 选配WiFi/蓝牙可用于现场调试

5. 供电与可靠性

• 双冗余电源设计保障动环监控主机自身供电不中断
• 8路DC 12V输出可为现场传感器集中供电，减少单独布线
• 看门狗定时器确保系统异常时可自动复位

最后

ESU-1B-838 作为动环监控主机的核心特征可概括为：RK3568 + 16路串口（部分带隔离/供电）+ 10路AI/DI + 4路继电器DO + 双路220V冗余电源。与之前介绍的ESU-1B-5130（RK3588平台）相比，这款机型在算力上有所降低，但接口布局几乎一致，更侧重于纯数据采集与转发场景。它主要面向动环监控、小型储能站数据采集、楼宇自控等需要高密度串口接入、混合I/O采集以及高可用供电的机架式部署场景。选型时需注意串口隔离等级、AI/DI的量程范围以及无线模组的具体配置。
