JT/T 808 协议多类型车载传感器扩展接入技术实现与工程落地

JT/T 808协议标准化定义了营运车辆定位、行驶状态、基础告警的通讯规范，广泛应用于国内各类营运车辆监控系统。但协议原生固定字段仅覆盖通用行车数据，无法满足工程车辆、冷链运输、客运车辆等细分场景的专属工况监测需求。在不替换存量车载终端、不改动核心固件的前提下，可通过终端IO接口、RS485 Modbus总线扩展外接行业传感器，依托协议自定义附加字段完成多源数据的标准化封装、上传与解析。

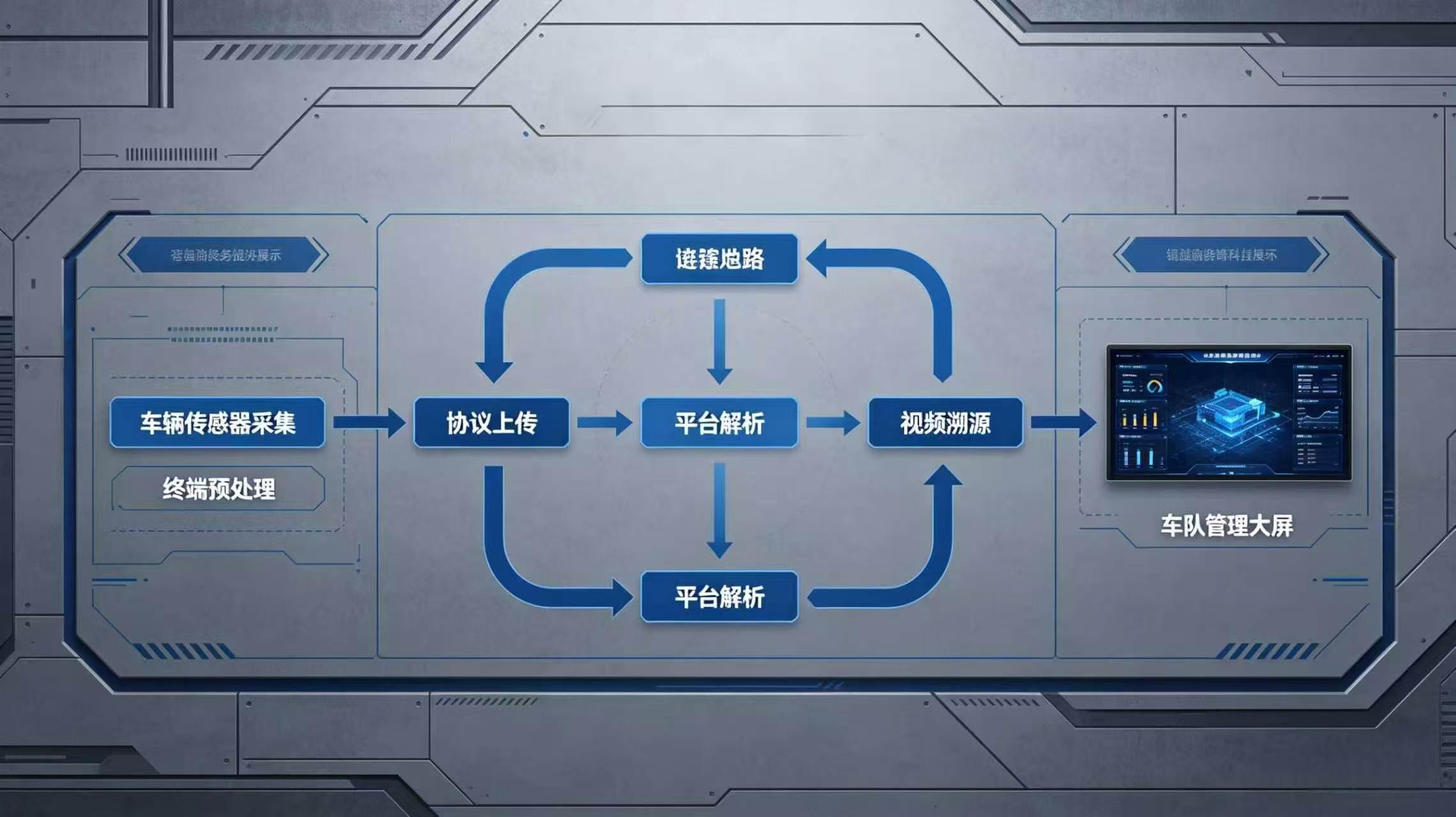

本文从硬件信号特性、终端本地预处理逻辑、808扩展报文封装规范、平台解耦解析架构、JT/T 1078视频联动机制、工程落地问题优化六个维度，系统阐述多类型车载传感器并行接入的完整技术方案，覆盖搅拌车滚筒传感器、泵车油杆位移传感器、冷链温湿度传感器、车门门磁传感器、渣土车载重与举升传感器，可为车载监控系统二次开发、行业项目落地、工况数字化改造提供技术参考。

1 多行业车载传感器信号类型与采集场景

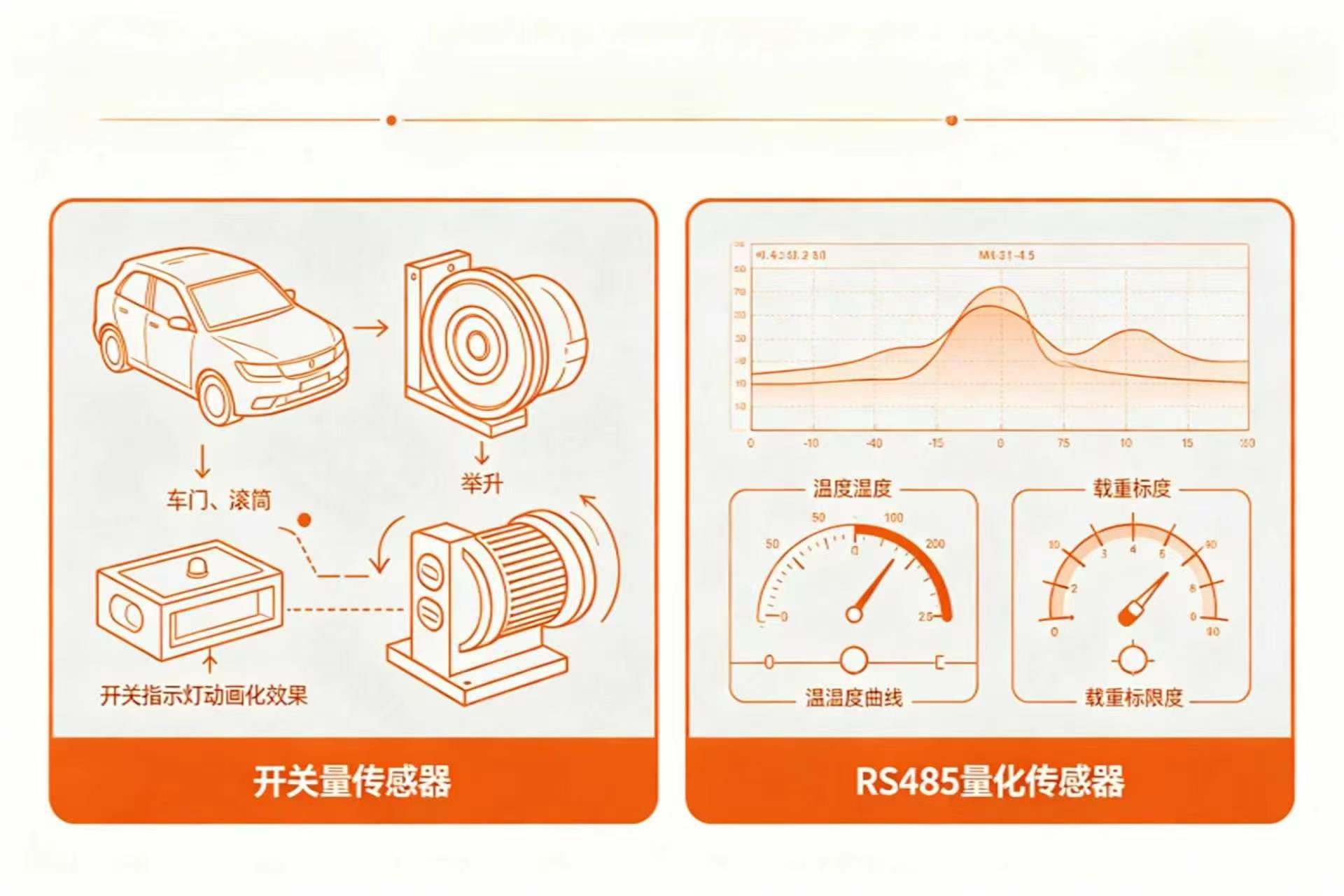

现阶段营运车辆监控系统均以卫星定位、JT/T 1078音视频流媒体监控为基础能力，行业差异化工况监测功能，主要依靠外接专用传感器实现。根据信号输出方式，可将车载传感器分为开关量传感器与RS485总线模拟量传感器两类，适配不同车型管控需求。

1.1 开关量传感器采集逻辑与应用场景

开关量传感器输出高低电平信号，由车载终端IO接口直接采集，主要用于设备状态二值化识别，结构简单、适配性强。门磁传感器用于识别客运、货运车辆车门开合状态，可联动车速、位置数据判定违规开门行为；搅拌车磁感应传感器通过磁信号相位差，识别滚筒正转、反转、静止三种工作状态，区分运输搅拌与现场卸料工况；渣土车举升传感器监测举升机构升降状态，结合电子围栏实现倾倒作业合规管控。

工程车辆作业环境存在高震动、高粉尘、电磁干扰等问题，开关量信号易出现瞬时跳变杂波，需通过终端软件滤波、防抖机制优化采集精度。

1.2 RS485总线传感器采集逻辑与应用场景

RS485 Modbus总线传感器输出连续模拟数值，用于量化车辆与设备工况，支持单总线多节点挂载，可实现多设备并行采集。冷链温湿度传感器支持多温区同步采集，全程留存时序数据，满足冷链运输合规溯源要求；泵车油杆位移传感器实时监测油箱油位行程变化，精准采集油量消耗与剩余油量数据，实现油耗数字化管控；渣土车载重传感器通过车身悬架形变换算载重数值，精准区分超载、重载、空载状态。

实际工程场景中，单台车辆可混合挂载多路不同类型传感器，终端通过多接口并行采集、数据独立封装，可兼容复杂外设组合场景。

2 基于JT/T 808协议的扩展报文封装规范

JT/T 808协议0x0200位置上报报文支持不定长自定义附加信息，是目前行业外设扩展接入的主流标准化技术方案，可在不改造终端固件的前提下，实现多类传感器数据结构化上传。

通用扩展报文固定结构为：1Byte附加ID + 1Byte数据长度 + NByte业务数据。通过为不同类型传感器分配独立专属附加ID，可分别封装存储滚筒状态、温湿度数值、门磁状态、油杆油量、载重数据等业务信息，报文结构统一、解析逻辑规范。

针对多传感器并发接入场景，多组扩展数据可自由拼接组合上报，平台通过识别附加ID完成自动路由解析，无需固定上报顺序。当扩展数据长度超出单帧报文上限时，终端自动执行智能分包并标记序号，平台接收后完成报文重组，彻底解决多外设并发导致的报文溢出、数据丢失问题。

3 平台双层解耦解析与分层存储架构

平台采用双层解耦解析架构，实现基础数据与扩展数据独立处理、互不干扰。第一层负责解析JT/T 808协议原生字段，提取车辆位置、车速、时间戳等基础行车数据；第二层负责解析自定义扩展字段，解码各类传感器工况数据。新增传感器类型仅需配置解析映射规则，无需修改平台核心代码，扩展性强、迭代成本低。

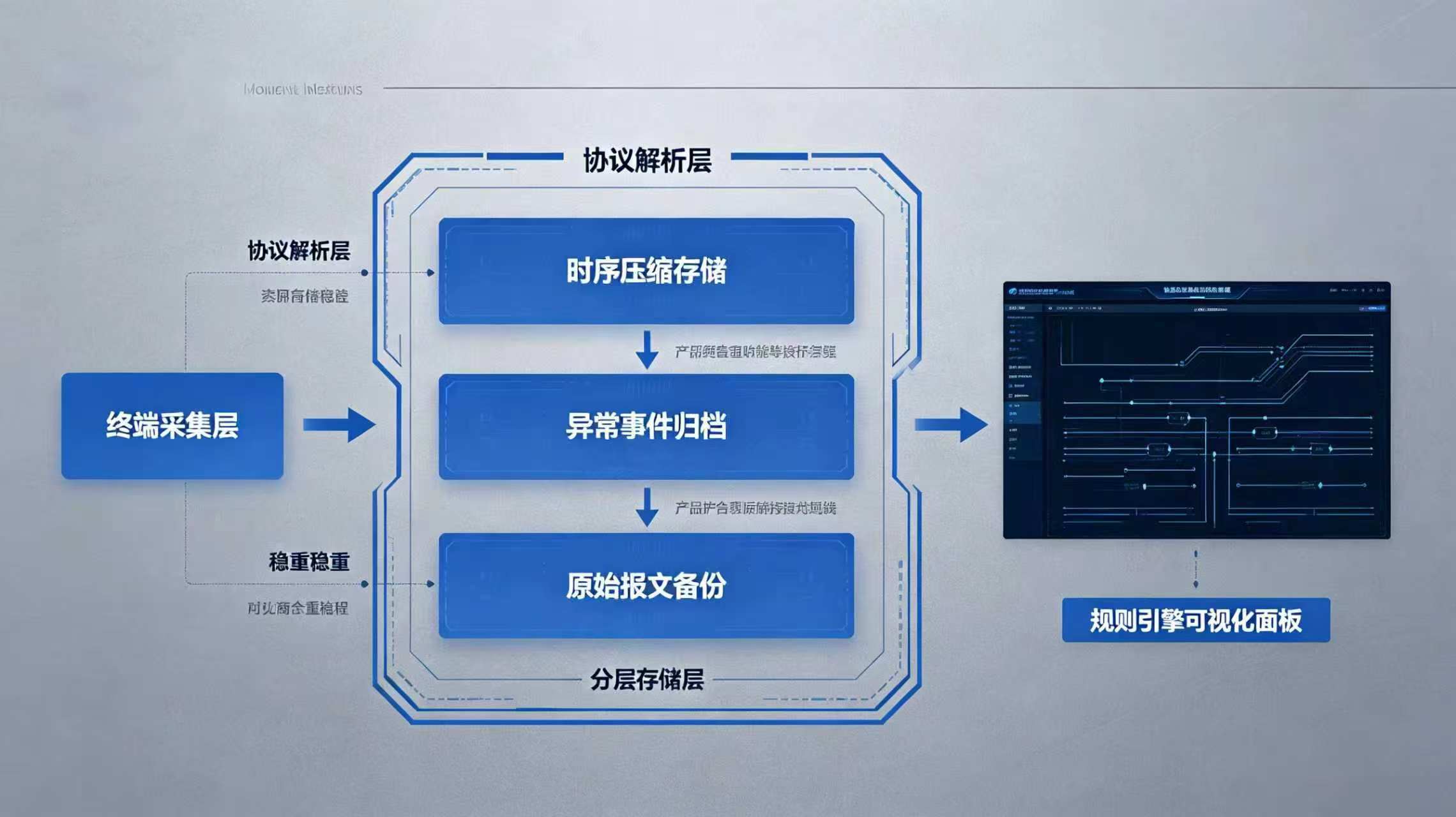

系统采用分层分类存储策略，时序类稳态工况数据采用压缩存储，提升查询效率；异常事件、违规告警数据独立建表归档，便于溯源检索；原始二进制报文备份留存，用于设备兼容排查、故障运维复盘。

平台支持多维度场景化规则运算，联动车速、地理位置、电子围栏、传感器状态综合判定作业行为，过滤无效告警，适配不同行业的管控标准。

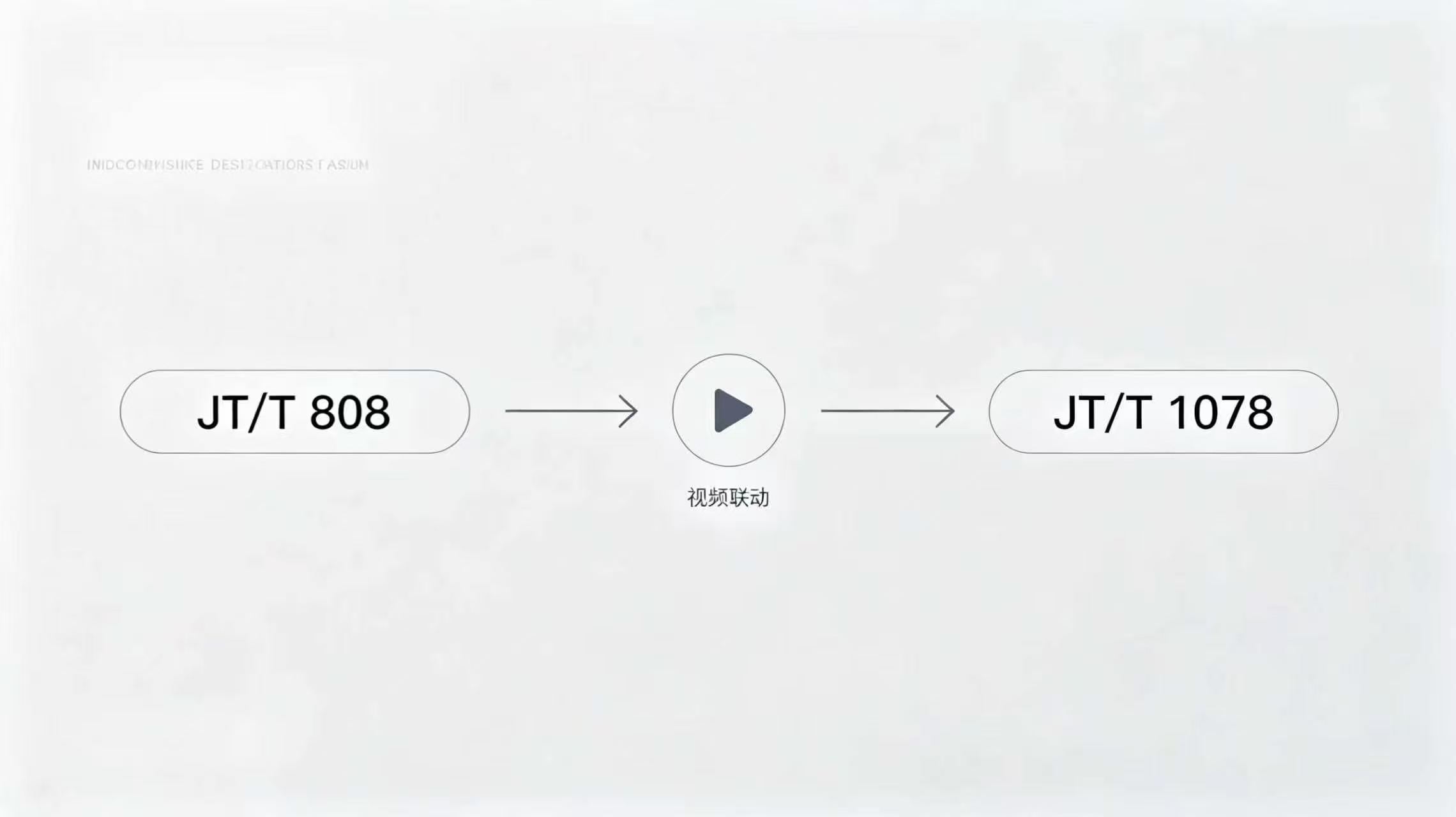

4 JT/T 808工况数据与JT/T 1078视频联动机制

系统采用双协议物理隔离、业务联动的架构模式，JT/T 808协议承载短报文形式的定位、传感器、告警数据，带宽占用低、实时性强；JT/T 1078协议承载高清流媒体视频数据，保障画面播放流畅度。

当传感器监测到异常工况、违规行为时，平台可自动触发实时视频调取指令，实现可视化核查；所有工况事件、告警记录绑定精准GPS时间戳，可精准检索并回放对应时段的车载录像，实现数据与视频双向溯源。

针对工地、郊区等弱网区域，系统支持智能带宽调度，优先保障核心工况、告警数据稳定上传，动态下调视频码率；网络环境恢复后自动还原高清画质，有效平衡复杂场景下的数据稳定性与视频体验。

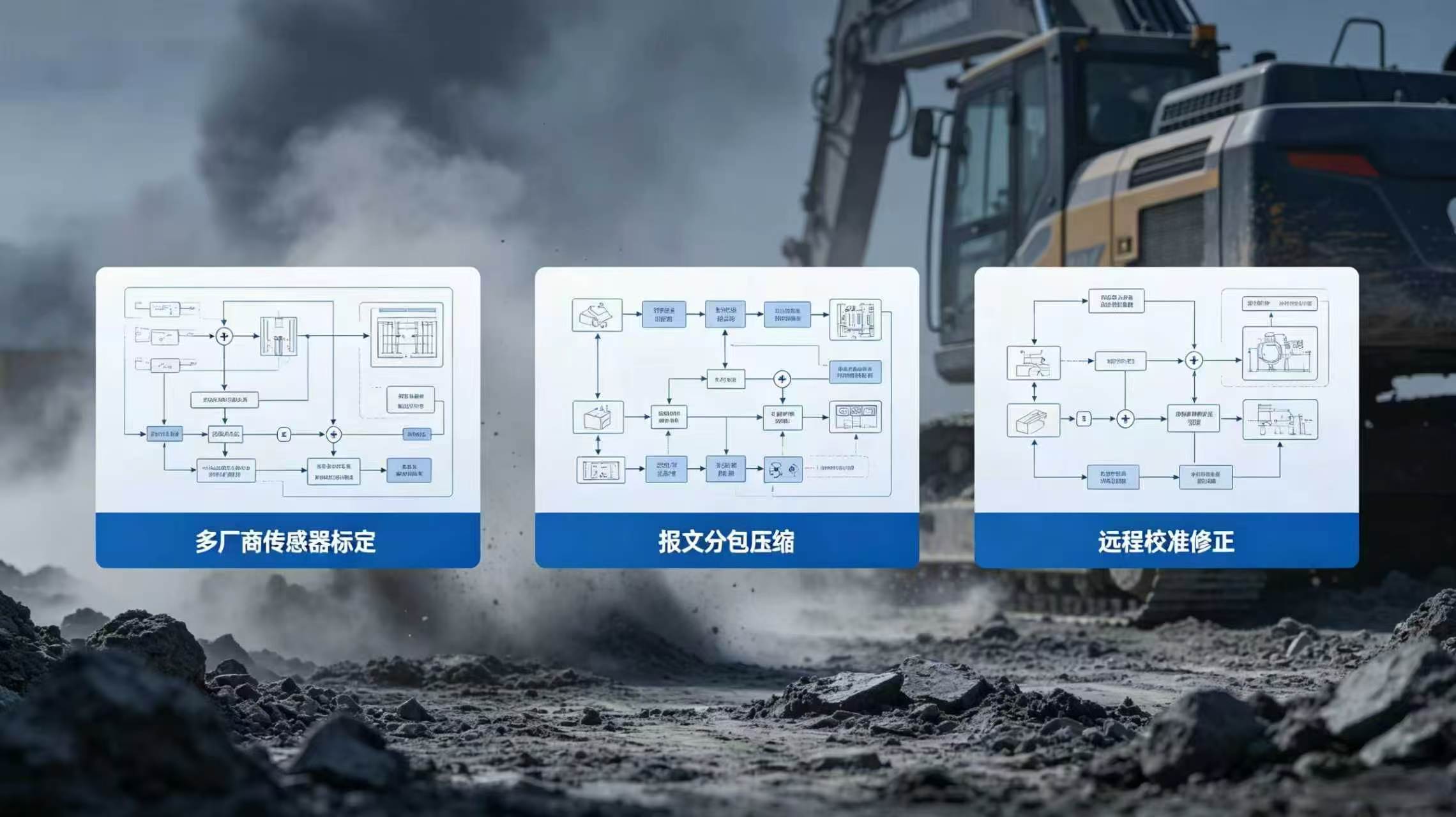

5 工程落地常见技术问题与优化方案

在多传感器批量落地过程中，存在三类典型技术问题，对应标准化优化方案如下：

多厂商传感器参数不统一：不同品牌同类设备的标定系数、输出基准存在差异，通过平台设备档案绑定独立标定参数，终端上传原始采集数据，平台统一完成换算校准，适配全品牌外设。

多外设并发报文溢出：多路传感器数据叠加易造成单帧报文超长，通过分级上报、稳态数据压缩机制，严格控制单帧报文长度，规避分包丢失、数据残缺问题。

恶劣工况数据漂移：高温、强震动环境易导致传感器采集基准偏移，系统支持远程参数校准与本地基准修正，无需拆机调试，降低现场运维成本。

6 总结

基于JT/T 808协议扩展的多传感器接入方案，是营运车辆行业轻量化智能化改造的主流可靠路径。该方案充分利旧现有车载终端与监控设备，通过终端数据预处理、标准化协议封装、解耦式平台解析、音视频联动优化，可全面适配工程车、冷链车、客运车、货运车等全品类车辆的工况监测需求。方案有效解决了多外设兼容、复杂环境数据稳定、精准溯源、低误报等工程难题，具备通用性强、改造成本低、运行稳定、可迭代拓展的特点，广泛适用于各类车队数字化、合规化管控项目落地。
