边界条件作为 CST Studio Suite 电磁仿真的关键基础设置,定义了仿真域边界的电磁物理特性与电磁波能量交换规则,可适配各类电磁场分析需求与工程应用场景。合理配置边界条件能够高度还原器件真实工作环境,同步提升仿真计算精度与求解效率。

一、吸收边界条件(ABC)
核心作用是模拟无限大自由空间,让电磁波无反射穿过边界,避免边界反射对仿真结果产生干扰,广泛应用于开放场电磁辐射、散射场景。
CST中主流类型为“完全匹配层(PML)”,适配时域与频域求解器,吸收效果优于传统ABC,可精准模拟电磁波在无界空间的传播衰减。适用于天线辐射、雷达散射截面(RCS)计算、微波器件远场分析等场景。设置时需合理调整PML厚度与损耗参数,平衡吸收效果与计算资源,避免过厚增加仿真耗时。
二、周期边界条件(PBC)
针对周期性结构设计,可通过模拟单个单元的电磁响应,等效还原无限周期阵列的整体特性,大幅减少计算量,是超表面、频率选择表面(FSS)、天线阵列仿真的核心条件。
分为“电周期(E-PBC)”与“磁周期(H-PBC)”,分别对应电场、磁场在周期边界的连续性要求。适用于微纳周期超表面、阵列天线、光栅结构等场景,可精准模拟单元间的电磁耦合效应。设置时需确保模型单元与周期边界严格对齐,避免非周期结构干扰等效结果。

三、电/磁壁边界条件
属于理想边界条件,模拟极端电磁反射特性,适配封闭场、传导结构仿真场景,简化模型复杂度。
电壁(Electric Wall,EW)等效理想导体边界,电磁波入射后全反射,电场垂直于边界、磁场平行于边界,适用于金属屏蔽腔、导体外壳、传输线内壁等场景。磁壁(Magnetic Wall,MW)等效理想磁导体边界,磁场垂直于边界、电场平行于边界,实际应用较少,多用于对称结构简化、特定谐振腔设计等场景,可减少模型尺寸与计算量。
四、对称/反对称边界条件
利用结构对称性简化仿真模型,通过一半或四分之一模型等效整体特性,显著降低计算负荷,适配具有对称结构的电磁器件。
对称边界条件要求电场、磁场在对称面满足连续性,反对称边界条件则要求场量反向对称。适用于对称天线、滤波器、谐振器、传输线等场景,例如对称振子天线可仅仿真半结构,通过对称边界还原整体辐射特性。设置时需精准识别结构对称面,避免对称面选择错误导致结果失真。
五、端口边界条件

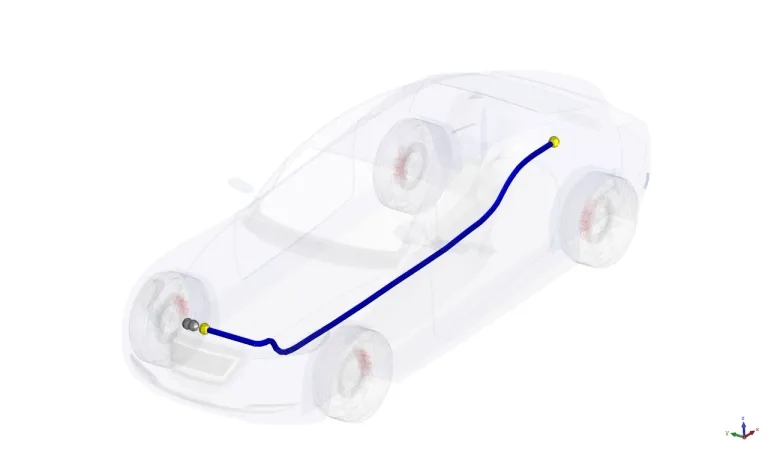

用于定义电磁能量的输入/输出端口,模拟信号源激励与负载特性,是端口器件(如传输线、滤波器、连接器)仿真的核心设置。
主流类型包括“波端口(Wave Port)”与“集总端口(Lumped Port)”。波端口适配高频传输线,可激发特定模式电磁波(如TEM、TE、TM模式),精准计算S参数、阻抗匹配特性;集总端口适用于低频电路、集总元件场景,等效电压/电流激励,简化端口建模。设置时需匹配端口尺寸与器件特性,确保激励模式与实际工况一致。
六、其他特殊边界条件

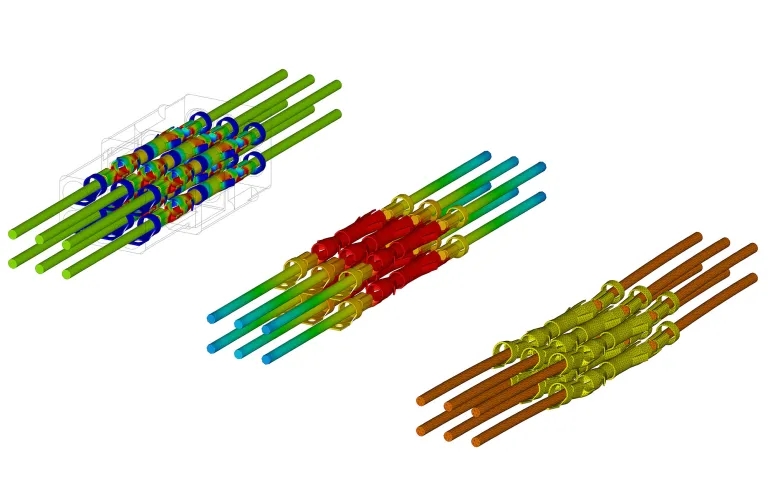

除上述主流类型外,CST还提供适配特殊场景的边界条件:一是“连接边界(Connection Boundary)”,用于模拟不同部件的电连接特性,适配装配体仿真;二是“阻抗边界(Impedance Boundary)”,模拟非理想导体表面的阻抗特性,精准计算导体损耗;三是“温度边界”,适配多物理场仿真,结合电磁-热耦合场景,定义边界温度分布与热交换规则。
CST边界条件的选择需紧扣仿真场景与结构特性:开放场选PML,周期结构选PBC,对称结构用对称边界,端口器件用波端口/集总端口。实际仿真中,常需组合多种边界条件,同时结合求解器类型、模型尺寸优化设置,才能在保证精度的前提下,实现仿真效率最大化。
