【技术实战】从源码到 K8s：QMQ 消息队列 ARM64 镜像构建与部署全攻略

程序员架构进阶

发布于 2026-06-29 16:44:28

650

文章被收录于专栏：架构进阶架构进阶

注：本篇是源于实际项目需求，基于 qunarcorp/qmq 开源项目，完成源码编译、Docker 镜像构建、K8s 编排部署的端到端实践，附踩坑记录与验证方案。文章较长，阅读需要约 15 分钟。

📋 全文目录

背景：为什么需要自建 QMQ 镜像
QMQ 架构与组件解析
环境准备与源码获取
源码编译：Docker 内 Maven 构建
镜像构建：Dockerfile 设计思路
镜像导出与导入
K8s 部署：从 YAML 到全组件 Running
踩坑记录：三个关键问题的排查与修复
功能验证
国内 Docker 镜像源推荐
总结与展望

一、背景：为什么需要自建 QMQ 镜像

QMQ 是去哪儿网开源的分布式消息队列（github.com/qunarcorp/qmq），在消息可靠性、顺序消费、延迟消息等场景有着成熟的生产实践。但在实际项目中，QMQ的使用范围并不如kafka、rabbitMq等其他项目广泛。并且官方仅提供 x86_64 架构的镜像，随着 ARM64 信创服务器的普及，我们面临一个现实问题：

官方 QMQ 镜像仅支持 linux/amd64，在 ARM64（鲲鹏/飞腾/M1）服务器上无法运行。K8s 集群已全面切换到 ARM64 节点，亟需自建兼容镜像。

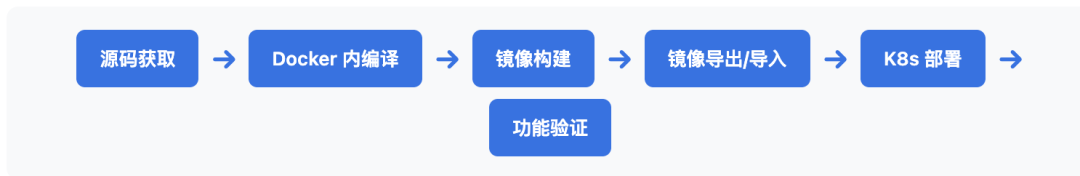

本文完整记录了从源码编译到 K8s 部署的全过程，涵盖以下关键环节：

二、QMQ 架构与组件解析

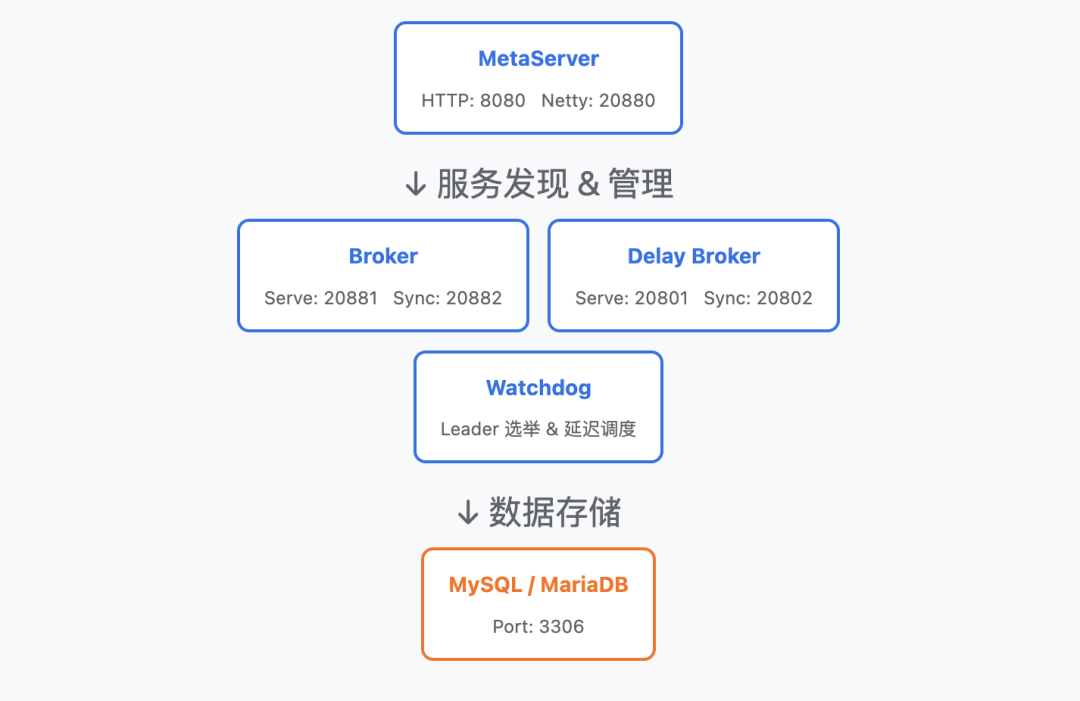

QMQ 由 4 个核心组件构成，理解其架构是后续部署的基础：

组件	Main Class	职责
MetaServer	qunar.tc.qmq.meta.startup.Bootstrap	服务发现、Broker 注册、路由管理
Broker	qunar.tc.qmq.container.Bootstrap	消息存储与转发，实时消息
Delay Broker	qunar.tc.qmq.delay.container.Bootstrap	延迟消息处理
Watchdog	qunar.tc.qmq.task.Bootstrap	延迟调度、Leader 选举

💡 关键机制

Broker 启动前必须通过 HTTP 接口 /management（AddBrokerAction）向 MetaServer 注册，注册成功后才能通过 Netty 协议 acquire_meta 获取路由信息。这一机制是后续踩坑的根源之一。

三、环境准备与源码获取

3.1 环境要求

项目	版本	说明
操作系统	macOS / Linux (ARM64)	M1/M2 或鲲鹏/飞腾
Docker	20.10+	支持 --platform linux/arm64
Minikube	v1.32+	本地 K8s 测试
kubectl	v1.28+	集群管理
JDK	8	QMQ 源码编译要求

3.2 源码获取

QMQ 官方仓库在国内访问可能较慢，推荐使用 GitHub 镜像加速：

# 方式一：官方仓库
git clone https://github.com/qunarcorp/qmq.git

# 方式二：国内镜像加速（推荐）
git clone https://ghfast.top/https://github.com/qunarcorp/qmq.git

⚠️ 注意

QMQ 源码要求 JDK 8 编译，不要使用 JDK 11+，否则会出现 javax.annotation.PreDestroy 找不到等编译错误（JDK 9+ 移除了 java.annotation 包）。

四、源码编译：Docker 内 Maven 构建

直接在宿主机编译需要安装 JDK 8 和 Maven，但不同版本的依赖冲突容易翻车。推荐方案是使用 Docker 容器编译，一次命令搞定：

docker run --rm \
  --platform linux/arm64 \
  -v $(pwd)/qmq:/build \
  -v ~/.m2:/root/.m2 \
  -e http_proxy=http://10.228.0.116:8080 \
  -e https_proxy=http://10.228.0.116:8080 \
  -w /build \
  maven:3.9-amazoncorretto-8 \
  mvn -B -U clean package -Pdist \
    -Dmaven.test.skip=true -DskipTests \
    -am -pl qmq-dist

关键参数说明：

--platform linux/arm64确保在 ARM64 环境下编译
-v ~/.m2:/root/.m2挂载本地 Maven 缓存，避免重复下载依赖
-Pdist激活 dist profile，生成完整的分发包
-pl qmq-dist仅编译 dist 模块及其依赖
amazoncorretto-8AWS 维护的 JDK 8 发行版，Maven 镜像集成

编译产物位于 qmq-dist/target/qmq-dist-1.1.44-SNAPSHOT-bin.tar.gz，解压后包含：

qmq-dist-1.1.44-SNAPSHOT-bin/
├── bin/          # 启停脚本
├── conf/         # 配置模板
├── lib/          # JAR 依赖
└── sql/          # 数据库初始化脚本
    ├── init.sql
    └── init_client.sql

五、镜像构建：Dockerfile 设计思路

5.1 单阶段构建方案

由于编译我们已在 Docker 容器中完成，Dockerfile 只需打包运行时即可，完整Dockerfile如下：

# syntax=docker/dockerfile:1
ARG REGISTRY=docker.1ms.run/library
ARG BASE_IMAGE=${REGISTRY}/eclipse-temurin:8-jre-jammy
FROM ${BASE_IMAGE}

LABEL org.opencontainers.image.title="qmq"
LABEL org.opencontainers.image.version="1.1.44-SNAPSHOT"

# 静态 curl 二进制（避免 apt-get 受公司代理干扰）
COPY docker/scripts/curl /usr/local/bin/curl
RUN chmod +x /usr/local/bin/curl

# qmq-dist 产物: bin/ conf/ lib/ sql/
COPY docker/qmq-dist/ /app/

# 启动脚本 + 符号链接兼容
COPY docker/scripts/ /app/scripts/
RUN ln -sf /app/scripts/start_metaserver.sh /app/start_metaserver.sh && \
    ln -sf /app/scripts/start_broker.sh /app/start_broker.sh && \
    ln -sf /app/scripts/start_delay_broker.sh /app/start_delay_broker.sh && \
    ln -sf /app/scripts/start_watchdog.sh /app/start_watchdog.sh && \
    ln -sf /app/scripts/copy_config_files.sh /app/copy_config_files.sh && \
    chmod +x /app/scripts/*.sh /app/bin/*.sh 2>/dev/null || true

RUN mkdir -p /app/logs /app/pid /data /config/db /config/token /config/extra

ENV QMQ_HOME=/app JAVA_HOME=/opt/java/openjdk

HEALTHCHECK --interval=30s --timeout=5s --start-period=90s --retries=3 \
    CMD /app/scripts/healthcheck.sh || exit 1

CMD ["/app/scripts/start_metaserver.sh"]

5.2 设计要点

JRE 8 而非 JDK，镜像体积从 ~400MB 降到 ~180MB

5.3 一键构建脚本

将编译+构建整合为 build.sh：

#!/usr/bin/env bash
set -euo pipefail

SCRIPT_DIR="$(cd "$(dirname "${BASH_SOURCE[0]}")" && pwd)"
QMQ_SRC="${QMQ_SRC:-${SCRIPT_DIR}/../qmq}"
REGISTRY="${REGISTRY:-docker.1ms.run/library}"

# Step 1: docker run maven 编译
docker run --rm --platform linux/arm64 \
  -v "${QMQ_SRC}":/build \
  -v ~/.m2:/root/.m2 \
  -w /build \
  ${REGISTRY}/maven:3.9-amazoncorretto-8 \
  mvn -B -U clean package -Pdist \
    -Dmaven.test.skip=true -DskipTests -am -pl qmq-dist

# Step 2: 解压产物
DIST_TAR=$(find "${QMQ_SRC}/qmq-dist/target" -name "qmq-dist-*-bin.tar.gz" | head -1)
rm -rf "${SCRIPT_DIR}/docker/qmq-dist"
mkdir -p "${SCRIPT_DIR}/docker/qmq-dist"
tar -xzf "${DIST_TAR}" -C "${SCRIPT_DIR}/docker/qmq-dist" --strip-components=1

# Step 3: docker build
docker build --platform linux/arm64 \
  -t qmq:1.1.44-arm64 \
  -f "${SCRIPT_DIR}/docker/Dockerfile" \
  "${SCRIPT_DIR}"

💡 构建加速

REGISTRY 变量控制基础镜像源，默认使用 docker.1ms.run 镜像加速，也可替换为 docker.m.daocloud.io/library 等其他源。构建完成后镜像约 318MB。

六、镜像导出与导入

信创环境通常无法直连 Docker Hub，需要离线导入。QMQ 镜像导出约 314MB：

# 导出
docker save qmq:1.1.44-arm64 -o qmq_1.1.44-arm64.tar

# 在目标机器上导入
docker load -i qmq_1.1.44-arm64.tar

# Minikube 环境：直接加载到集群
minikube image load qmq:1.1.44-arm64

⚠️ Minikube 镜像更新

minikube image load 对同名 tag 不会自动覆盖旧镜像。如需更新，先在 minikube 内删除旧镜像： minikube ssh "docker rmi qmq:1.1.44-arm64" 然后重新执行命令： minikube image load。

七、K8s 部署：从 YAML 文件到全组件 Running

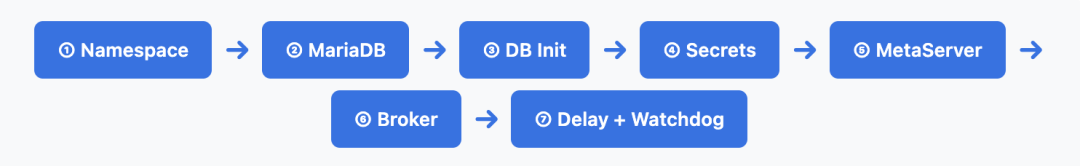

7.1 部署顺序

7.2 逐个部署过程

① 创建Namespace

apiVersion: v1
kind: Namespace
metadata:
  name: goo

② MariaDB

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: qmq-mariadb
  namespace: goo
spec:
  serviceName: qmq-mariadb
  replicas: 1
  template:
    spec:
      containers:
        - name: mariadb
          image: mariadb:10.6
          imagePullPolicy: IfNotPresent
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: "qmq_root_pass"
            - name: MYSQL_DATABASE
              value: "qmq_meta"
          readinessProbe:
            exec:
              command: [mariadb-admin, ping, -h, localhost, -u, root, -pqmq_root_pass]
            initialDelaySeconds: 15

③ 数据库初始化

使用 QMQ 官方 SQL 初始化数据库表结构：

# 将 SQL 文件拷贝到 MariaDB Pod
kubectl cp qmq/qmq-dist/sql/init.sql goo/qmq-mariadb-0:/tmp/init.sql
kubectl cp qmq/qmq-dist/sql/init_client.sql goo/qmq-mariadb-0:/tmp/init_client.sql

# 执行初始化
kubectl exec -n goo qmq-mariadb-0 -- bash -c \
  "mysql -uroot -pqmq_root_pass -e 'CREATE DATABASE IF NOT EXISTS qmq_meta DEFAULT CHARACTER SET utf8mb4; CREATE DATABASE IF NOT EXISTS qmq_client DEFAULT CHARACTER SET utf8mb4;' \
  && mysql -uroot -pqmq_root_pass qmq_meta < /tmp/init.sql \
  && mysql -uroot -pqmq_root_pass < /tmp/init_client.sql"

④ Secrets 配置

两个关键 Secret：qmq-datasource（数据库连接）和 qmq-token（API 认证）：

# datasource.properties（注意 key 是 jdbc.url 而非 jdbcUrl）
apiVersion: v1
kind: Secret
metadata:
  name: qmq-datasource
  namespace: goo
type: Opaque
data:
  datasource.properties: <base64 encoded>
  # 内容:
  # jdbc.url=jdbc:mysql://qmq-mariadb.goo.svc.cluster.local:3306/qmq_meta?...
  # jdbc.username=root
  # jdbc.password=qmq_root_pass
  # jdbc.driverClassName=com.mysql.jdbc.Driver

# valid-api-tokens.properties（注意 key 格式）
apiVersion: v1
kind: Secret
metadata:
  name: qmq-token
  namespace: goo
type: Opaque
data:
  valid-api-tokens.properties: <base64 encoded>
  # 内容: admin=admin
  # 注意：不能写成 tokens=admin！

⑤ MetaServer

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: qmq-metaservers
  namespace: goo
spec:
  replicas: 1
  template:
    spec:
      initContainers:
        - name: wait-mysql
          image: mariadb:10.6
          command: [bash, -c, "until mysqladmin ping -h qmq-mariadb ... --silent; do sleep 3; done"]
      containers:
        - name: qmq-meta
          image: qmq:1.1.44-arm64
          command: [/app/start_metaserver.sh, start]
          ports:
            - {containerPort: 8080, name: http}
            - {containerPort: 20880, name: meta}
          volumeMounts:
            - {name: datasource, mountPath: /config/db/}
            - {name: api-token, mountPath: /config/token/}

⑥ Broker + ⑦ Delay Broker + Watchdog

Broker 和 Delay Broker 的部署结构相似，核心差异在于端口和注册信息：

组件	GROUP_NAME	ROLE	Serve Port	Sync Port
Broker	k8sgroup	0 (MASTER)	20881	20882
Delay Broker	k8sgroup-delay	5 (DELAY_BACKUP)	20801	20802

Broker 的关键环境变量配置：

env:
  - name: GROUP_NAME
    value: k8sgroup
  - name: TOKEN
    value: admin
  - name: ROLE
    value: "0"
  - name: METASERVER
    value: qmq-metaserver-service.goo.svc.cluster.local:8080
  - name: BROKER_PORT
    value: "20881"
  - name: SYNC_PORT
    value: "20882"

7.3 一键部署命令

# 按顺序执行
kubectl apply -f 00-namespace.yaml
kubectl apply -f 05-mariadb.yaml
kubectl -n goo rollout status statefulset/qmq-mariadb --timeout=120s

# 初始化数据库（执行 QMQ 官方 SQL）
kubectl cp qmq-dist/sql/init.sql goo/qmq-mariadb-0:/tmp/init.sql
kubectl exec -n goo qmq-mariadb-0 -- bash -c \
  "mysql -uroot -pqmq_root_pass qmq_meta < /tmp/init.sql"
kubectl cp qmq-dist/sql/init_client.sql goo/qmq-mariadb-0:/tmp/init_client.sql
kubectl exec -n goo qmq-mariadb-0 -- bash -c \
  "mysql -uroot -pqmq_root_pass < /tmp/init_client.sql"

# 部署 QMQ 组件
kubectl apply -f 07-secrets.yaml
kubectl apply -f 10-metaserver.yaml
kubectl -n goo rollout status statefulset/qmq-metaservers --timeout=120s

kubectl apply -f 20-broker.yaml
kubectl apply -f 30-delay-broker.yaml
kubectl apply -f 40-watchdog.yaml

# 等待全部就绪
kubectl -n goo get pods

八、踩坑记录：三个关键问题的排查与修复

部署过程中，我遇到了三个棘手问题，每一个都值得记录：

问题 1：datasource.properties 的 key 名称不对

现象：MetaServer 启动报错：配置项: jdbc.url 值为空

原因分析：Secret 中写的是 jdbcUrl=jdbc:mysql://...（驼峰命名），但 QMQ 源码 DefaultDataSourceFactory.java 中使用 config.get("jdbc.url")（点号分隔）读取配置。

修复方法：将 Secret 中的 jdbcUrl 改为 jdbc.url，同时把主机名从 qmq-mysql 改为 qmq-mariadb。

同时，数据库表也不对：我们手动创建的表名是 broker_group，而 QMQ 官方 SQL 中是 broker 表。解决方法是直接使用 QMQ 源码中的 qmq-dist/sql/init.sql，而非手动建表。

问题 2：API Token 格式错误

现象：Broker 注册时 MetaServer 返回：{"status":-1,"message":"没有提供合法的 Api Token"}

原因分析：Secret 中 valid-api-tokens.properties 内容为 tokens=admin。而源码 TokenVerificationAction.java 的验证逻辑是：

// 源码简化
Map<String, String> validApiTokens = config.asMap();
// validApiTokens = {"tokens": "admin"}
String token = request.getHeader("X-Api-Token"); // token = "admin"
return validApiTokens.containsKey(token); // containsKey("admin") = false!

Map 的 key 是 tokens，而查找的 key 是 admin（Token 值本身），自然找不到。

修复方法：将 valid-api-tokens.properties 内容改为 admin=admin，使 Map 的 key 为 admin。

🔍 问题 3：Watchdog 缺少 appCode 和 meta.server.endpoint

现象：Watchdog 启动报错：配置项: appCode 值为空，修复后又报 配置项: meta.server.endpoint 值为空

原因分析：Watchdog 的配置文件 watchdog.properties 中没有 appCode 和 meta.server.endpoint 两个配置项。虽然 start_watchdog.sh 脚本有注入逻辑，但 K8s lifecycle.postStart 钩子会异步执行 copy_config_files.sh，可能在注入之后覆盖了配置文件，导致注入丢失。

修复方法：在 K8s YAML 的 command 中直接执行注入逻辑，避免 postStart 的竞态条件：

command:
  - bash
  - -c
  - |
    QMQ_HOME="${QMQ_HOME:-/app}"
    . "${QMQ_HOME}/scripts/common.sh"
    "${QMQ_HOME}/scripts/copy_config_files.sh" || true
    inject_property "${QMQ_HOME}/conf/watchdog.properties" \
      "meta.server.endpoint" "http://${METASERVER}/meta/address"
    inject_property "${QMQ_HOME}/conf/watchdog.properties" \
      "appCode" "${APPCODE:-qmq_watchdog}"
    exec /app/start_watchdog.sh

九、功能验证

9.1 组件状态检查

$ kubectl -n goo get pods

NAME                          READY   STATUS    RESTARTS   AGE
qmq-mariadb-0                 1/1     Running   0          5m
qmq-metaservers-0             1/1     Running   0          4m
broker-0                      1/1     Running   0          3m
delay-broker-0                1/1     Running   0          3m
watchdog-5594b9b597-xxxxx     1/1     Running   0          2m

9.2 服务发现验证

# 从 Broker Pod 内访问 MetaServer 服务发现接口
$ kubectl -n goo exec broker-0 -- \
  curl -sS http://qmq-metaserver-service.goo.svc.cluster.local:8080/meta/address

10.244.0.23:20880

返回 MetaServer 的集群内 IP 和 Netty 端口，说明服务发现正常。

9.3 Broker 注册验证

# 查询已注册的 Broker 列表
$ kubectl -n goo exec qmq-metaservers-0 -- \
  curl -sS "http://127.0.0.1:8080/management" \
    -X POST -H "X-Api-Token: admin" \
    -d "action=ListBroker"

9.4 端口转发本地测试

# 转发 MetaServer 端口到本地
kubectl -n goo port-forward svc/qmq-metaserver-service 8080:8080

# 转发 Broker 端口到本地（用于消息收发测试）
kubectl -n goo port-forward svc/broker-svc 20881:20881

十、国内 Docker 镜像源推荐

在国内拉取 Docker Hub 镜像经常遇到超时或被代理阻断的问题，以下是实测可用的国内镜像源：

渠道	地址	使用方式	实测状态
DaoCloud（首选）	docker.m.daocloud.io	docker pull docker.m.daocloud.io/library/mariadb:10.6	✅ 延迟 0.23s，秒级拉取
1ms.run	docker.1ms.run	docker pull docker.1ms.run/library/mariadb:10.6	✅ 可用
轩辕镜像（免费）	docker.xuanyuan.me	docker pull docker.xuanyuan.me/library/mariadb:10.6	✅ 延迟 0.9s
AtomHub（开放原子）	atomhub.openatom.cn	仅含基础镜像	⚠️ 镜像数量有限

💡 使用技巧

拉取 Docker Hub 官方镜像时，只需在镜像名前加 docker.m.daocloud.io/library/ 前缀即可，拉完后再 docker tag 为标准名称。例：docker pull docker.m.daocloud.io/library/mariadb:10.6 && docker tag docker.m.daocloud.io/library/mariadb:10.6 mariadb:10.6

十一、总结与展望

本文完整实践了 QMQ 消息队列从源码到 K8s 的端到端部署流程：

✅ 源码编译：使用 Docker 容器内 Maven 构建，避免 JDK 版本冲突
✅ 镜像构建：JRE 8 运行时 + 静态 curl + 配置注入脚本，镜像仅 318MB
✅ 离线导入：镜像导出为 tar，支持信创环境离线部署
✅ K8s 部署：5 个组件全部 Running，服务发现和 Broker 注册正常
✅ 踩坑修复：jdbc.url key 格式、API Token Map 结构、postStart 竞态条件

后续可进一步优化：

引入 Prometheus + Grafana 监控 QMQ 各组件的关键指标
编写 QMQ Java 客户端 Producer/Consumer，端到端验证消息收发
基于 Helm Chart 统一编排，支持生产环境多副本部署
适配多架构构建（docker buildx），同时输出 amd64 + arm64 镜像

📌 参考资料

QMQ 官方仓库：github.com/qunarcorp/qmq
Eclipse Temurin JRE 8：adoptium.net
DaoCloud 镜像源：docker.m.daocloud.io
Minikube：minikube.sigs.k8s.io

本文所有部署产物（Dockerfile、K8s YAML、启动脚本、一键构建脚本）均已开源，可直接复用。https://gitcode.com/liuhuoxingkong/qmq-arm-images

本文参与腾讯云自媒体同步曝光计划，分享自微信公众号。

原始发表：2026-06-28，如有侵权请联系 cloudcommunity@tencent.com 删除

镜像

本文分享自程序员架构进阶微信公众号，前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与腾讯云自媒体同步曝光计划，欢迎热爱写作的你一起参与！

登录后参与评论

0 条评论

热度
