一、 系统框图说明

本设计是基于电路实现的以太网端口的电源设计(POE)系统,基于Microsemi的PD69108+PD39100控制器。兼容傻瓜型与管理型POE设计。

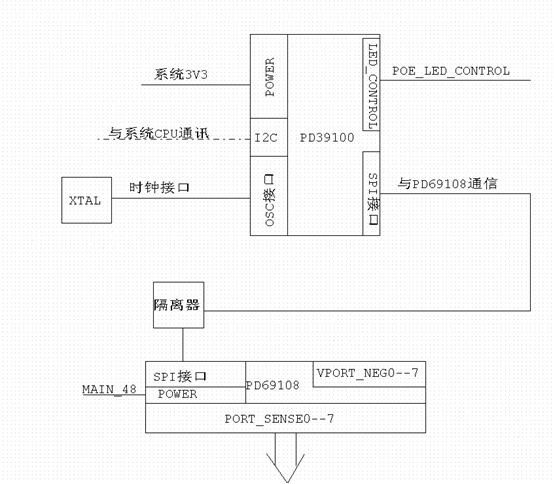

具体功能实现系统框图如下:

苏州秬联POE子卡内部说明

(一).PD39100部分说明:

1. 电源部分,PD39100只是用到3V3,该电源是由系统板提供,属于低压部分;

2. 通讯接口部分,PD39100有SPI通讯接口,可与PD69108通讯对接,而PD69108属于高压部分,PD39100与PD69108通讯使用磁偶(隔离器)。PD39100通过SPI接口查询PD69108寄存状态以及配置PD69108寄存;

3. LED指示接口,PD39100有八路并行LED指示灯输出,低有效,用于指示POE状态;

4. 与系统CPU通讯有I2C接口,该I2C接口是UART复用接口,可以通过串口在线烧录(PD39100内置EEPROM);

5. 时钟接口,用于时钟输入,为PD39100提供时钟;

6. xSys_ok POE系统运行状态灯;

(二).PD69108部分说明:

1. 电源部分,PD69108使用48V输入,该电源由电源模块提供,属于高压部分;

2. SPI接口与PD39100通讯;

3. port_SENSE接口,检测PD设备;

二、接口说明

信号名

装配位置

功能描述

3V3

CN8_1

PD39100 3V3 电源输入,输入

GND

CN8_2

GND 系统地,输入

LED0&RXD

CN8_3

POE灯与I2C复用脚,通过R40与R44选择。输出&输入

LED1&TXD

CN8_4

POE灯与I2C复用脚,通过R42与R45选择,输出&输入

LED2

CN8_5

POE灯 输出

LED3

CN8_6

POE灯 输出

LED4&XDISABLE

CN8_7

POE灯与POE供电使能脚,输出&输入

LED5

CN8_8

POE灯 输出

xRESET

CN8-9

PD39100外部复位脚,输入

xSys_ok

CN8_10

PD39100管理运行灯,输出

LED6

CN8_11

POE灯 输出

LED7

CN8_12

POE灯 输出

VMAIN48

CN8_13

48V 输入

VMAIN48

CN8_14

48V 输入

NC

CN8_15

--

NC

CN8_16

--

AGND_-48

CN8_17

-48V 输入

AGND_-48

CN8_18

-48V 输入

AGND_-48

CN8_19

-48V 输入

AGND_-48

CN8_20

-48V 输入

VPORT_NEG0

CN11_1

POE负输出端口

AGND_-48

CN11_2

-48V 输入

VPORT_NEG1

CN11_3

POE负输出端口

AGND_-48

CN11_4

-48V 输入

VPORT_NEG2

CN11_5

POE负输出端口

AGND_-48

CN11_6

-48V 输入

VPORT_NEG3

CN11_7

POE负输出端口

AGND_-48

CN11_8

-48V 输入

VPORT_NEG4

CN11_9

POE负输出端口

AGND_-48

CN11_10

-48V 输入

VPORT_NEG5

CN11_11

POE负输出端口

AGND_-48

CN11_12

-48V 输入

VPORT_NEG6

CN11_13

POE负输出端口

AGND_-48

CN11_14

-48V 输入

VPORT_NEG7

CN11_15

POE负输出端口

AGND_-48

CN11_16

-48V 输入

VPORT_NEG4

CN12_1

POE负输出端口

AGND_-48

CN12_2

-48V 输入

VPORT_NEG5

CN12_3

POE负输出端口

AGND_-48

CN12_4

-48V 输入

VPORT_NEG6

CN12_5

POE负输出端口

AGND_-48

CN12_6

-48V 输入

VPORT_NEG7

CN12_7

POE负输出端口

AGND_-48

CN12_8

-48V 输入

NC

CN12_9

--

AGND_-48

CN12_10

-48V 输入

NC

CN12_11

--

AGND_-48

CN12_12

-48V 输入

NC

CN12_13

--

AGND_-48

CN12_14

-48V 输入

NC

CN12_15

--

AGND_-48

CN12_16

-48V 输入

3V3

CN13_1

串口电源3V3

GND

CN13_2

串口电源地

TXD

CN13_3

TXD

RXD

CN13_4

RXD

NC

CN13_5

--

说明:

1. 复用脚可以通过跳电阻的方式决定是那种形态;

2. CN11连接器可以输出8口POE控制,主要是基于2*4口RJ45设计;

3. 预留串口调试接口,可以通过串口设置PD39100寄存器;

三、配置说明

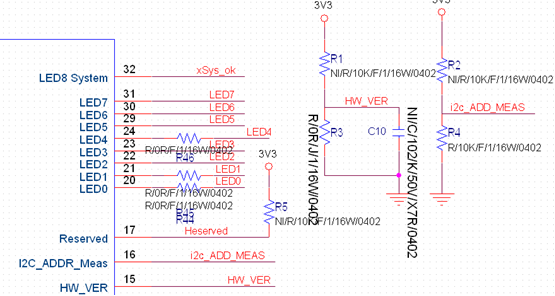

1.PD39100

(1).复位方面:PD39100内部集成复位,兼容外部复位。

(2). POE供电禁能,低有效。

(3).Rmode_Meas预配置系统power budget,在没有外部通讯的情况下,可以通过配置引脚设置系统的power budget默认配置(对应表格请参考DS第6页)。

在有通讯的情况下,一般是直接通过修改寄存器来实现配置。 PD39100是有串口通讯,修改寄存器后,引脚配置就失效。

(4).I2C地址以及硬件版本

I2C地址为0,硬件版本为0

2.PD69108

Power supply monitoring:全部下拉,预留上拉;

PD69108地址全部下拉,预留上拉;

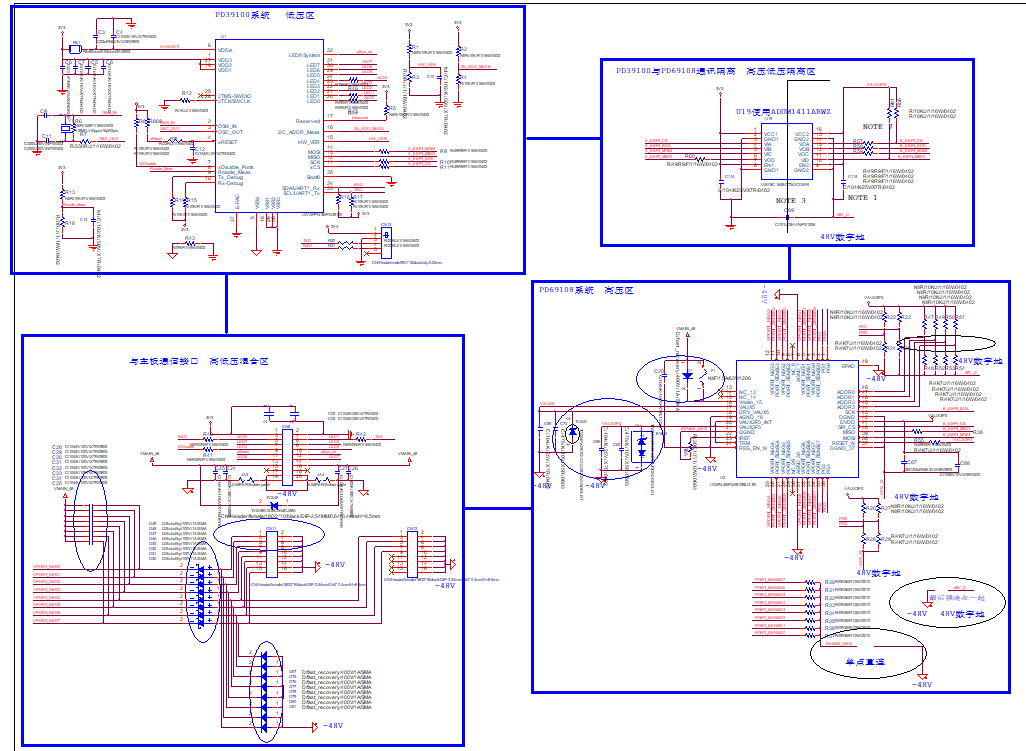

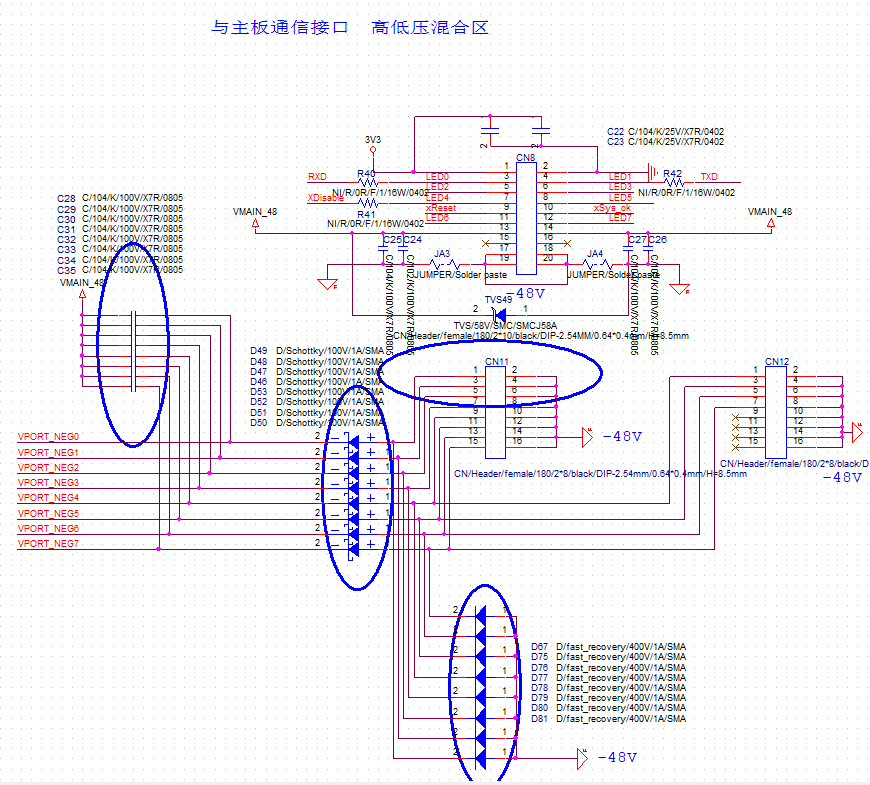

四、附录详细原理图
