CST FAQ 007：如何将CST结果保存为GIF格式

用户在仿真完成后，调取CST仿真结果制作仿真报告时，为了直观生动地了解产品结构和仿真结果等信息，希望调取CST的结果能以视频或者动态的形式显示，这篇文章将讲解如何将CST结果保存为GIF格式。

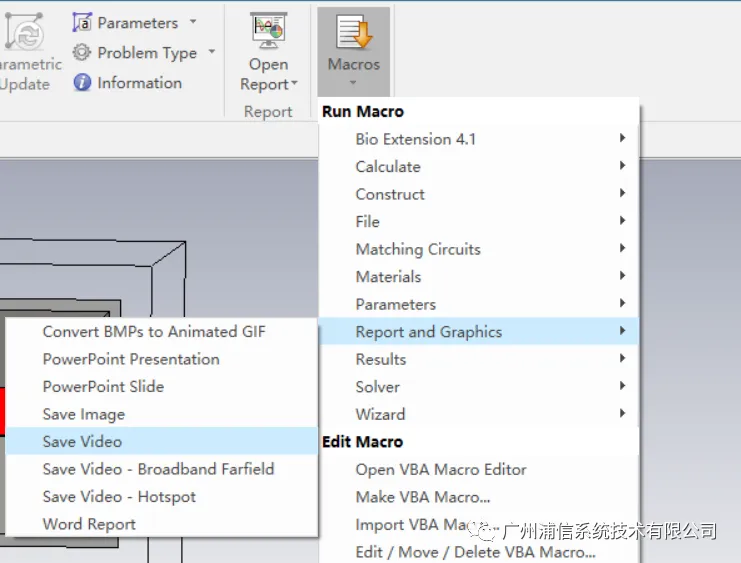

软件提供了可以从主绘图窗口生成动画的宏功能：Macro->report and Graphics->save video。该功能支持生成的动画内容包括相位、时间相关的场图，几何参数的变化视图等。

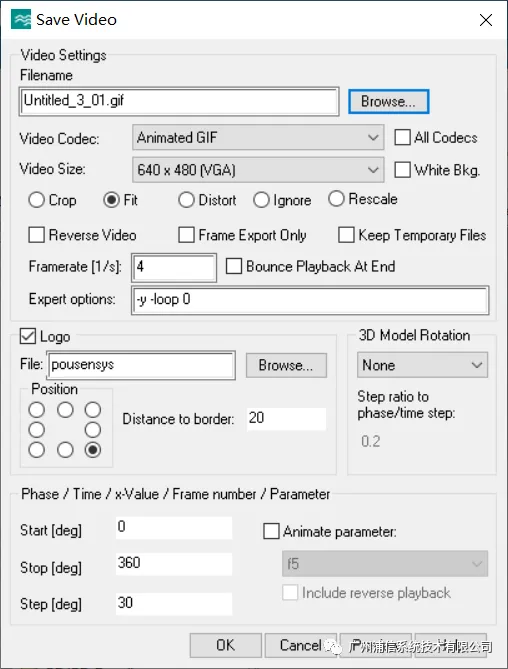

下面我们将介绍Save Video窗口中几个对生成GIF文件有较大影响的设置。用户也可以点击窗口的Help按钮获取CST帮助文档对Save Video窗口设置说明。

1、Filename:生成视频文件的文件名，点击Browse按钮指定文件保存路径，如果不指定位置，默认保存在工程文件下（注意：不要有中文路径）。

2、Video codec:保存的Video格式，默认GIF格式。

3、Video size:分辨率。下面Crop\fit\Dsitort等选项会影响截图效果。用户可以点击Preview按钮预览不同效果。

4、Framerate[1/s] :可以为视频指定每秒帧数。更大的数字将导致更快的视频播放速度。

5、Logo：导入图片文件的分辨率大小和前面的选定GIF文件Video size大小的相对值决定了Logo的大小，用户如果发现Logo的大小不是我们想要的结果，请尝试修改导入的图片文件的分辨率大小。

6、3D Model Rotation：以指定方式旋转主页面视图。转速可以通过phase/time步长比来控制。

7、更多信息请参考Help。

下面我们将以结构参数变化、模型旋转、电场动态图三个例子显示宏：Save video的设置及其效果图。

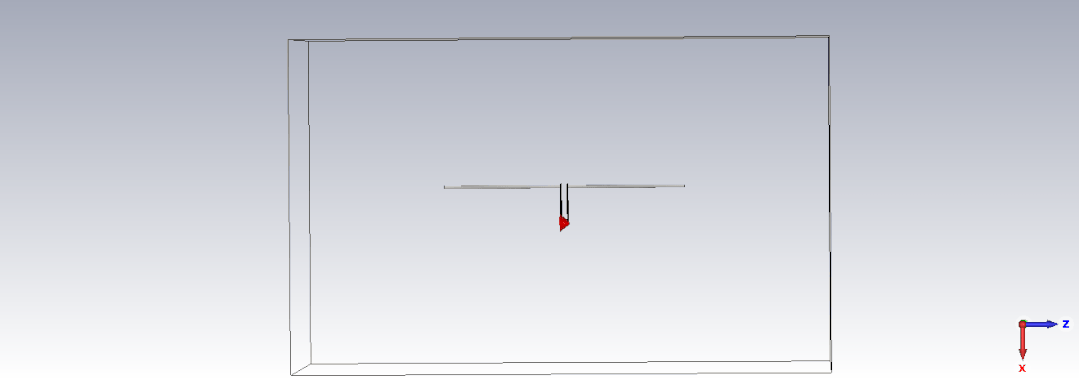

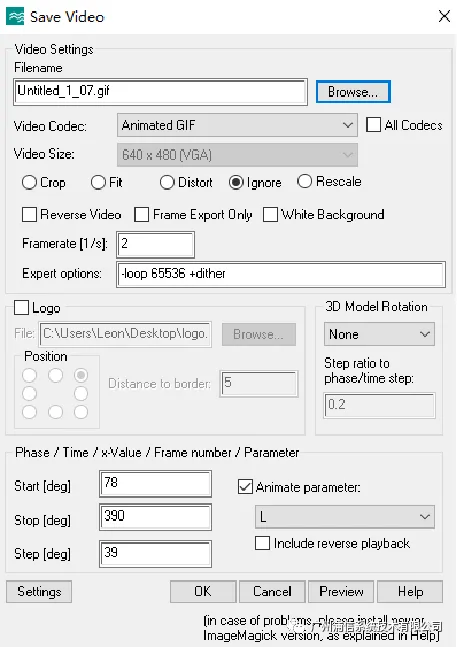

（1）结构参数变化，以偶极子天线的臂长为变化参数，宏：Save video的设置及其效果图如下：

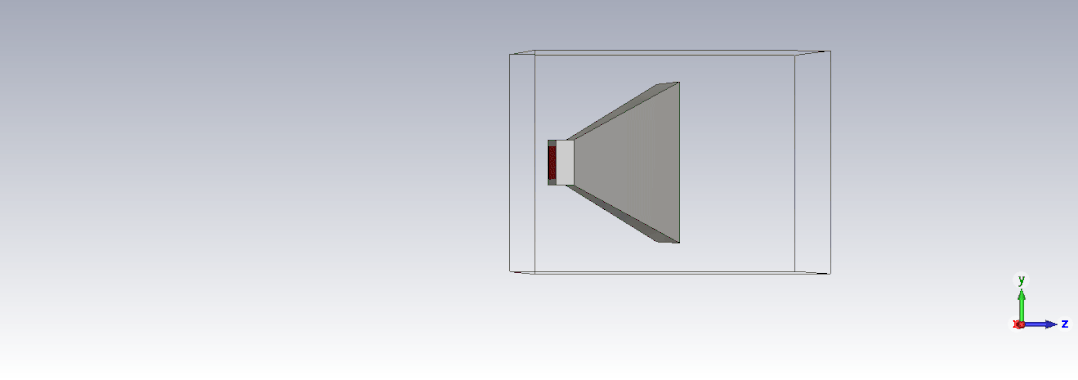

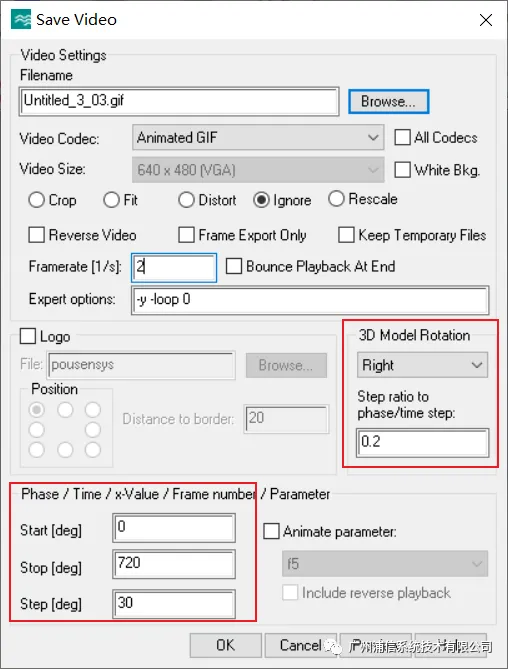

（2）模型旋转：Save video的设置及其效果图如下：

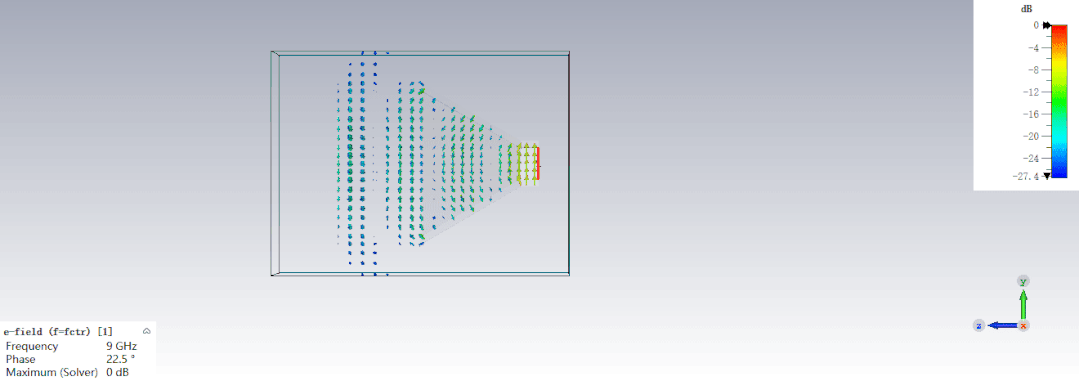

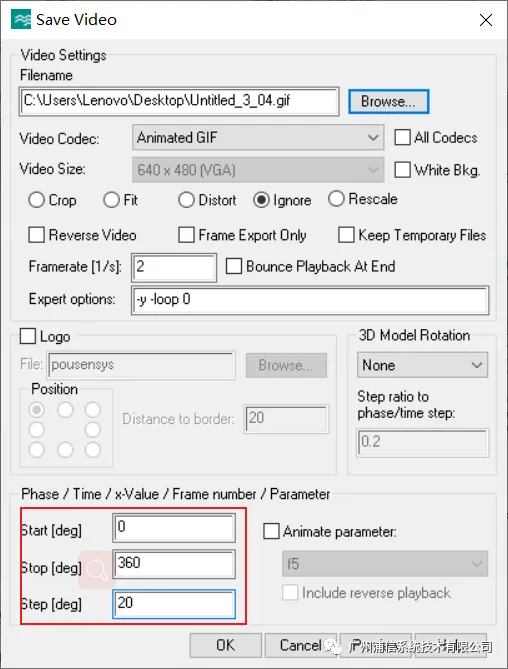

（3）电场动态图：在启功宏前，需要先在主视图窗口动态显示3D/E-Field结果。Save video的设置及其效果图如下：



用户可以根据自己的需求，生成更多动态显示的结果。
