前言

本文档主要介绍基于单板机/工控机的Modbus协议开发案例。

备注：本文适用于SBCTL3588单板机及EPCTL3588工控机系列（由SBCTL3588单板机搭配扩展板与外壳组成），文中所有演示均基于4GByte LPDDR4X + 32GByte eMMC硬件配置的工控机开展。

开发环境

Windows开发环境：Windows10 64bit、Windows7 64bit

Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit

系统版本：Tronlong-Desktop 22.04（类Ubuntu）、Linux-6.1.141、U-Boot 2017.09

sysroot：rk3588-Tronlong-Desktop-22.04-sysroot-[版本号].tar.gz

应用开发交叉编译工具链：aarch64-linux-gnu-gcc（版本为11.4.0，通过网络下载）

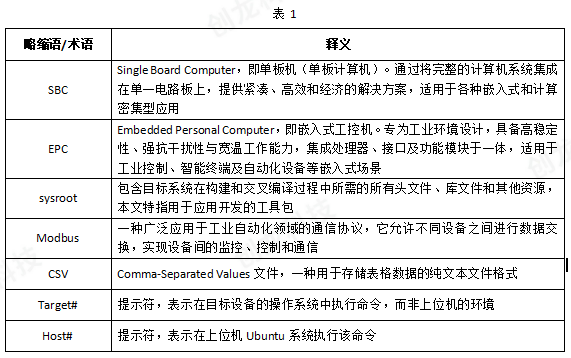

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

注意事项

（1）请先参考《应用开发手册》完成应用开发环境搭建。

（2）无特殊说明，默认从eMMC启动系统，使用DEBUG接口作为调试串口，通过路由器与PC机进行网络连接，请确保PC机、Ubuntu系统可正常访问互联网。

一、modbus_humiture_capture_save案例

1.1案例说明

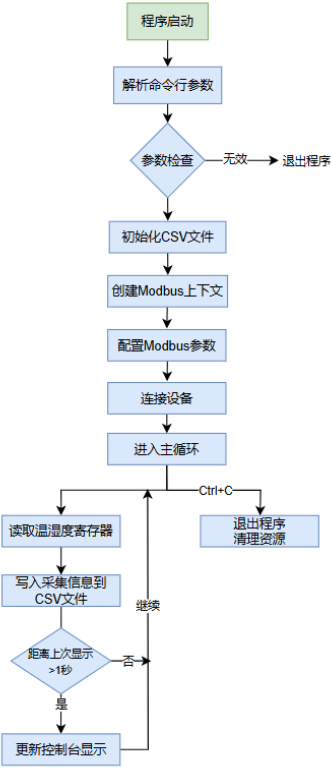

本案例演示基于Modbus RTU协议的温湿度数据采集，并在串口终端打印温湿度数据，同时支持将数据保存至CSV文件。程序的运行流程如下：

案例相关资料位于产品资料

“4-软件资料\Demo\platform-demos\modbus_humiture_capture_save\”目录下。

案例bin目录存放可执行文件，src目录存放源码。

1.2案例测试

本次操作基于EPC-TL3588-BU工控机、温湿度变送器（厂家：中盛科技，型号：ZS-SHT30-1T-1H-5-36V-RS485）进行演示。

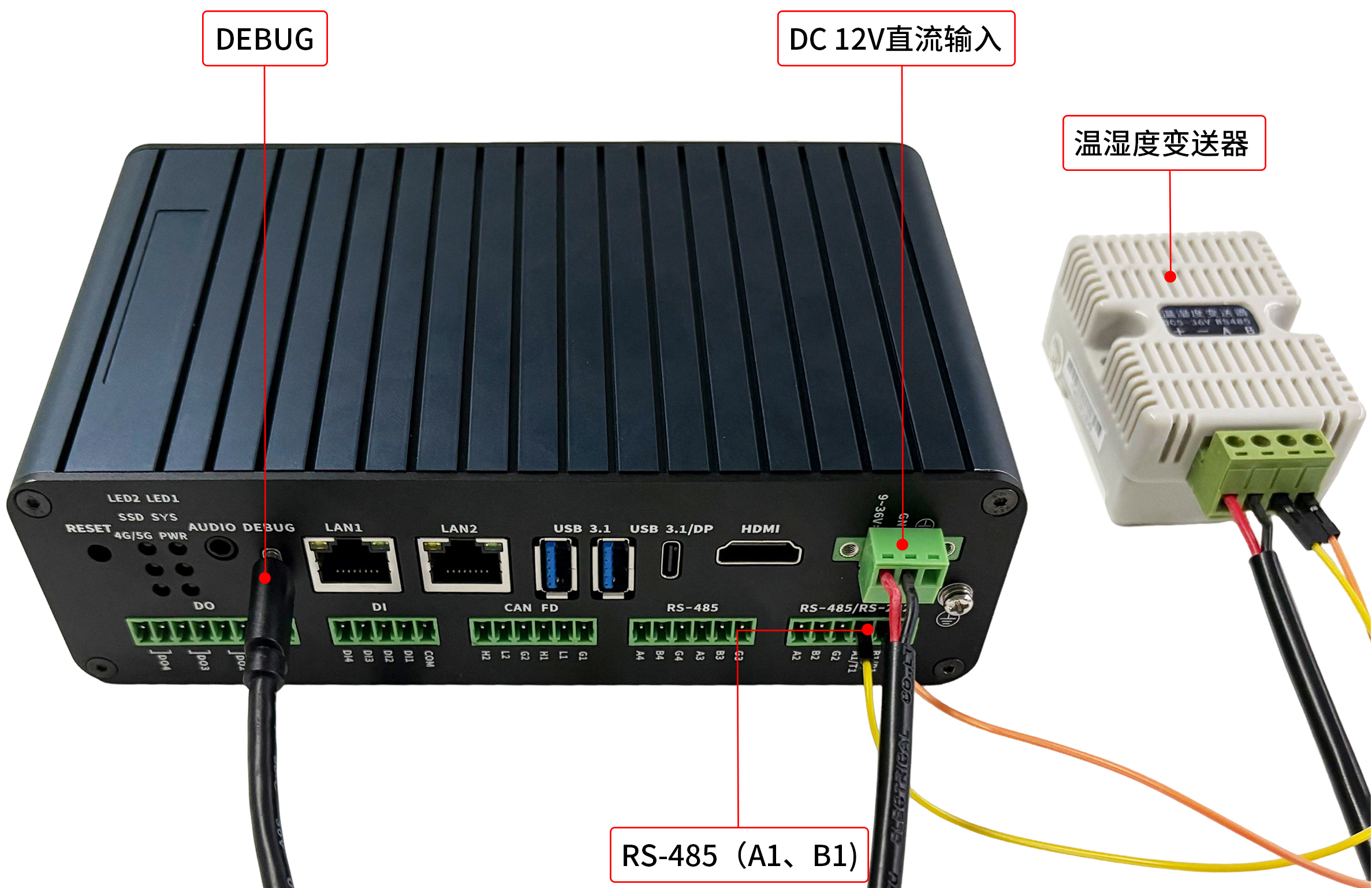

请使用杜邦线将温湿度变送器RS-485接口的A、B端子分别连接至RS-485串口的A1、B1端子，硬件连接如下图所示。

备注：如需使用其他RS-485接口进行测试，硬件连接方法类似。

请将本案例bin目录下的可执行程序modbus_humiture_capture_save拷贝至文件系统，并在可执行程序所在目录下，执行如下命令运行程序，查看程序参数说明。

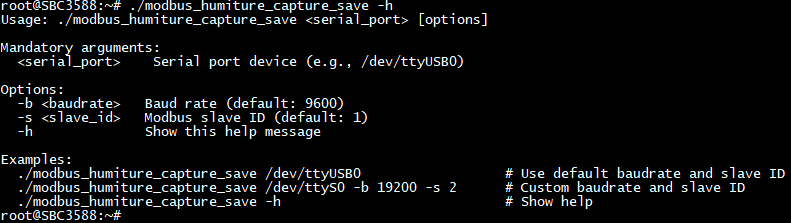

Target# ./modbus_humiture_capture_save -h

参数解析：

<serial_port>：表示RS485对应的串口。

-b：设置波特率（默认为9600）。

-s：设置从站ID（默认为1）。

-h：查看帮助信息。

执行如下命令，采集温湿度变送器的数据。

备注：本次操作RS-485串口的设备节点为"/dev/ttyS9"。若使用其他RS-485串口，请参考《EPC-TL3588工控机使用说明书》修改为对应的设备节点。

Target# ./modbus_humiture_capture_save /dev/ttyS9 -b 9600 -s 1

由以上打印信息可知，当前环境温度为26.7°C，湿度为68.9%。同时，可观察到该温湿度信息每秒刷新一次。

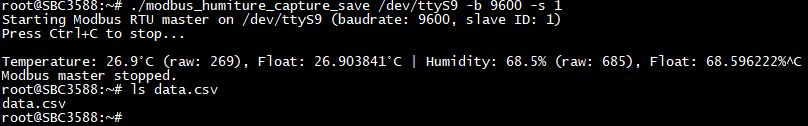

按下"Ctrl + C"即可停止程序运行，并且生成.csv文件。

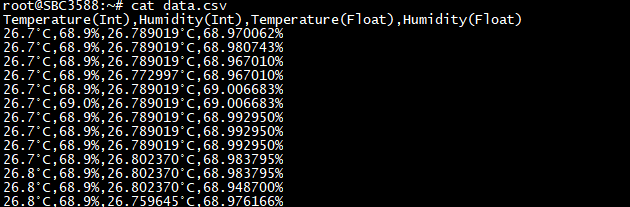

执行如下命令，查看.csv文件，可以看到程序每秒获取到的温湿度数据。

Target# cat data.csv

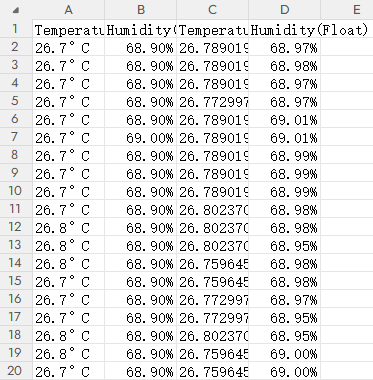

将.csv文件拷贝至PC机，可通过Excel表格查看获取温湿度数据。

1.3案例编译

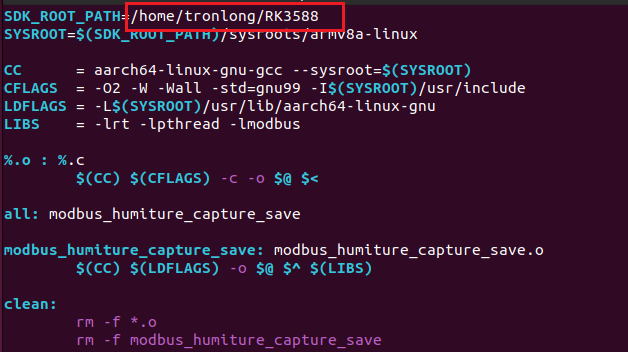

请将产品资料“4-软件资料\Demo\platform-demos\modbus_humiture_capture_save\”案例源码拷贝至Ubuntu工作目录。进入案例源码目录，执行如下命令，修改Makefile文件，确保"SDK_ROOT_PATH"为sysroot解压路径，用户请根据实际情况修改。如下图所示。

Host# vim Makefile
