华三服务器 RAID 直通模式保姆级配置，附完整截图

做系统集成、机房运维的小伙伴有时会遇到这个问题：

华三服务器新装硬盘、重装系统、搭建虚拟化、存储直通场景时，硬盘识别异常、磁盘被RAID卡锁定、无法直通给系统直接使用、ESXi无法识别单盘、Linux不识别物理磁盘。

其实问题就出现在RAID配置里：华三服务器默认的RAID模式是将硬盘虚拟成逻辑盘，想要直通裸盘使用，必须手动开启RAID直通模式（HBA/JBOD模式）。

今天给大家整理一套华三全系列服务器通用的RAID直通模式配置教程，G2/G3/G5机型、P460/LSI系列阵列卡全覆盖，步骤零跳过、全程图文对照，新手也能一次配置成功，再也不用反复翻厂商文档！

一、先搞懂：什么是RAID直通模式？什么时候必须开？

很多刚入行的小伙伴分不清RAID模式和直通模式，干活经常出错返工，这里一次性讲清楚：

1、RAID模式（默认模式）

阵列卡接管所有物理硬盘，必须组建RAID0/1/5/10才能识别使用，系统只能看到虚拟逻辑盘，无法单独识别单块物理硬盘。适合阵列部署、数据冗余场景。

2、直通模式（HBA/JBOD模式）

关闭阵列卡RAID功能，硬盘直接穿透阵列卡，直通交给操作系统、虚拟化平台识别，每块硬盘都是独立裸盘。

✅ 必须开启直通模式的场景

• VMware ESXi、Proxmox 虚拟化直通硬盘
• 搭建分布式存储、超融合、NAS 单盘挂载场景
• Linux系统直接物理磁盘分区、做LVM、磁盘快照
• 不需要RAID冗余，追求硬盘原生性能与兼容性
• 新装硬盘识别不到、磁盘状态异常排查修复

重要提醒：开启直通模式会清除硬盘所有数据，操作前务必备份数据！

二、配置前准备

• 华三服务器（R290/R390/R490/G2/G3/G5全系列通用）
• 支持阵列卡：P460/P2404/P4408、LSI-9361/9440/9460/9560 系列
• 操作方式：本地KVM直连 / HDM远程控制台（推荐远程操作，无需机房值守）
• 设备状态：服务器正常开机，硬盘物理识别正常，无硬件告警

三、实操步骤

步骤1：进入服务器BIOS/阵列卡配置界面

服务器开机自检，屏幕出现阵列卡提示时，快速按 Ctrl+R 进入RAID配置界面

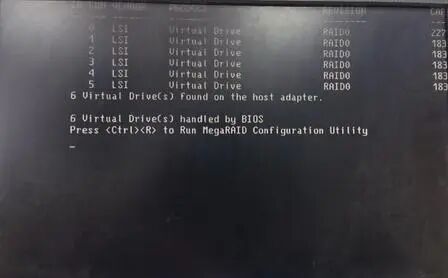

【服务器开机自检界面，阵列卡快捷键提示】

若错过快捷键，可重启服务器重新操作，HDM远程KVM同样支持快捷键唤起。

步骤2：选中对应RAID阵列卡控制器

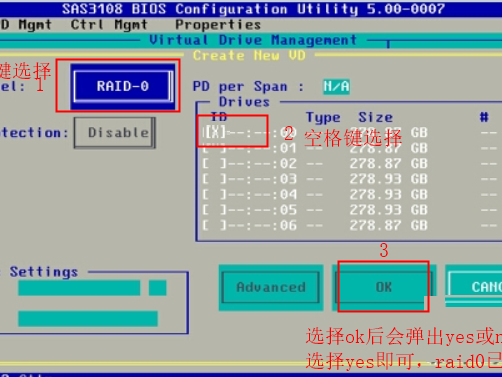

进入配置界面后，系统会自动识别服务器搭载的阵列卡，界面会显示控制器型号、硬盘数量、固件版本等信息。

单阵列卡机型，直接选中默认控制器（ID一般为0）；多卡机型核对对应插槽控制器即可。


• 顶部栏：VD Mgmt（虚拟磁盘管理）、PD Mgmt（物理磁盘）、Ctrl Mgmt（控制器管理）
• 列表第一行：Controller 0 LSI 9361-8i（控制器 ID0，单卡默认选中），显示缓存、固件版本、硬盘总数
• 下方展示所有物理盘（Unconfigured Good 未配置硬盘）、已有 RAID 虚拟盘
• 操作：上下光标选中Controller 0，按下F2弹出控制器高级菜单
• 多阵列卡机型：区分 PCI 插槽编号，选中业务硬盘对应的控制器

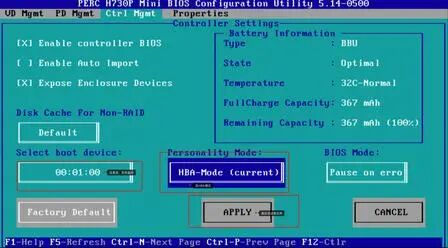

步骤3：修改控制器端口模式，开启HBA直通模式

这是最核心的一步，决定硬盘是否能裸盘直通：

1、F2 菜单选择：Configure Controller Port Mode（控制器端口模式）

2、下拉选项 3 种模式：

• RAID Mode：仅识别 RAID 阵列，不支持裸盘直通（出厂默认）
• Mixed Mode：同时支持 RAID + 单盘直通
• HBA Mode：全盘直通，关闭所有阵列功能（超融合裸盘专用）

3、选中HBA Mode，回车确认，点击Submit Changes提交

4、强制前提：控制器内无任何 RAID 逻辑盘，否则 HBA 选项灰色不可选

关键点：华三服务器阵列卡中，HBA模式=硬盘直通模式，开启后所有物理硬盘将脱离RAID管控，直接直通系统。

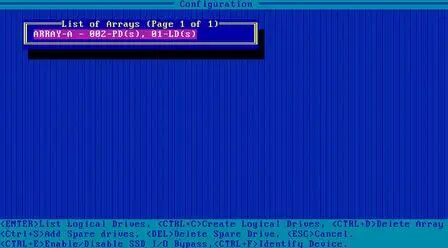

步骤4：清空原有RAID配置，释放物理磁盘

若服务器之前组建过RAID阵列，必须先删除原有逻辑盘，否则直通模式不生效：


1、返回 VD Mgmt 主界面，光标选中已存在的Virtual Drive（RAID 阵列）

2、按 F2，选择Delete Logical Drive

3、弹窗提示删除会清空阵列内全部数据，选择 Yes 确认

4、等待几秒刷新，阵列消失，所有硬盘变为 Unconfigured Good 空闲状态

新机无 RAID 可直接跳过本步骤

步骤5：单盘单独开启直通

如需只对部分硬盘开启直通，保留部分RAID磁盘，可单独配置单盘属性：


适用场景：部分盘做 RAID、部分盘裸盘直通（Mixed 模式下操作）

1、切换至 PD Mgmt 物理磁盘列表，选中目标硬盘

2、F2 打开磁盘菜单，选择Set PD to Passthrough

3、确认后磁盘状态变更为Passthrough，系统可单独识别该裸盘

注意：全盘 HBA 模式无需单盘配置，所有硬盘自动直通

步骤6：保存配置，重启服务器生效

1、所有配置完成后，按 Ctrl+S 保存阵列卡配置


2、退出配置界面，重启服务器

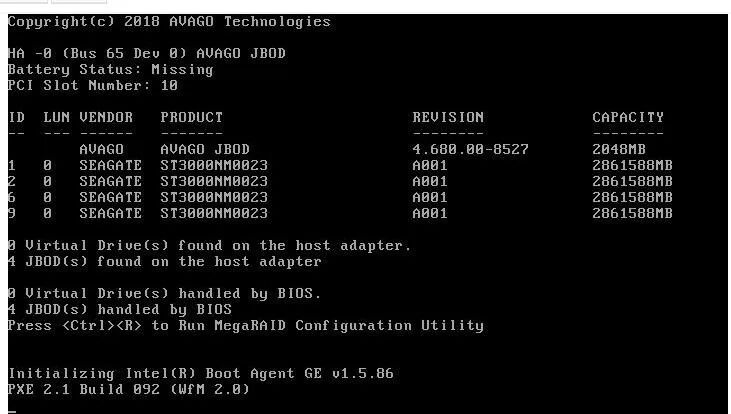

3、开机后进入系统/虚拟化平台，即可直接识别所有物理裸盘

四、高频故障排查&避坑指南

1、开启直通后硬盘依旧识别不到

大概率是未删除原有RAID逻辑盘，阵列卡仍占用磁盘资源，彻底删除所有Logical Drive后重启即可。

2、切换HBA模式后开机报错

旧固件版本兼容性问题，升级阵列卡固件至官方最新版本，重新配置即可解决。

3、部分硬盘无法开启直通

检查硬盘状态是否为Foreign（外来配置），先清除磁盘外来配置，再重新设置直通模式。

4、直通模式和RAID模式能否混用？

不建议混用！同一块阵列卡下，优先统一模式，否则极易出现磁盘冲突、识别异常、开机告警。

五、模式切换总结（快速记忆）

• 做阵列、数据冗余、常规业务：保持 RAID模式
• 虚拟化、分布式存储、裸盘使用：切换 HBA直通模式
• 模式切换必做：备份数据 → 删除旧阵列 → 修改模式 → 保存重启
