一、IM端到端的加密目标

信息安全是各个IT系统的生命线，而E2EE加密是IM通讯里最硬核的技术。部分大厂app的高级研发有公开这个功能领域部分设计,基于大厂已有公开资料信息，梳理总结看他们是如何实现。不一定对，权当学习分享。

1.1 端到端IM加密要守住的几条底线

• 服务端不可解密：消息离开发送方设备到进入接收方设备前，任何中间节点都拿不到能解密的密钥。
• 前向安全：某次会话密钥泄露，之前的历史消息仍然解不开。
• 后向安全（未来安全）：某次会话密钥泄露，之后的新消息能在有限轮次内重新恢复保密。
• 身份认证 + 完整性：接收方能确认消息是发送方本人发的，传输中改一个 bit 都能被发现。

这几条不是一次到位的：朴素方案先满足"服务端不可解密"，再被逐条逼着补上身份认证、前向安全、后向安全。

链路安全，就是一条"打穿—补洞—又打穿"的链：

朴素 DH        → 服务端解不开,但有中间人 + 必须在线两个洞
加签名 DH      → 挡住中间人,但仍要对方在线
公钥仓库       → 对方不在线也能发,但单密钥泄露=全历史暴露
KDF 棘轮       → 前向安全有了,但链密钥泄露=未来全暴露
DH 棘轮        → 后向安全有了,但离线/乱序两个工程坑冒出来
离线/乱序规约  → 坑补上,但还剩长期密钥隐患
X3DH 三类密钥  → 长期密钥不再单点
群聊 Sender Key→ N² 协商扛不住,退回单棘轮 + 签名
分层加密       → 正文密文,控制层明文供服务端路由

二、一步步逼出来的密钥设计

具体每一步的设计实现，按公开资料搜索了解到的信息，我们看大厂是如何一步步去迭代实现升级的。

2.1 朴素 DH 与中间人

第一道坎：怎么让通信双方在一条不可信信道上，得到同一个对称密钥，而中间的服务端拿不到？

业界几乎都不用 RSA/ECC 那种"公钥加密、私钥解密"，而是用 Diffie-Hellman 密钥交换（DH）：双方各生成一对公私钥、只交换公钥，各自用"自己的私钥 + 对方的公钥"算出同一个共享密钥。

为什么是 DH 不是公钥加密？核心区别在密钥暴露面：公钥加密要一方生成对称密钥、再把这个密钥本身发到网上——即便被公钥裹了一层，密钥实体终究在信道里走了一趟；而 DH 协商出的共享密钥从不在网络上传输，两边各自独立算出同一个值，信道上只看得到两个公开的公钥（破解依赖离散对数难题）。从根本上减少了密钥暴露面。附带一提，DH 还能延展到多人协商出同一个密钥，为群聊留了口子。

但朴素 DH 有两个致命洞：

洞 1 · 中间人攻击:
    DH 本身不带身份认证。攻击者站在中间,
    分别和 Alice、Bob 各做一次 DH,做两条加密链路居中转译。
    双方都以为在跟对端通信,实际密钥都在攻击者手里。

洞 2 · 双方必须在线:
    一来一回交换公钥,接收方离线整个流程就卡住——
    IM 里发消息时对方常常不在线,这条直接不可用。

那如何解决洞1问题？防止中间人攻击？

2.2 加签名挡住中间人

中间人之所以能得手，根因是"收到的公钥到底是不是对方的"没法验证。大厂的补法很直接：给临时公钥加一层签名——用一把和身份绑定的长期密钥，签自己发出去的 DH 临时公钥，对方收到先验签确认来源再算共享密钥。完整性还会配 HMAC 保证没被改过一个 bit；算法上通常用 ECDH（椭圆曲线版），同等难度下密钥更短、计算更快。

加签名后洞 1 堵上了。但洞 2 还在——签名只解决"这把公钥是不是对方的"，没解决"对方此刻不在线、没法一来一回交换公钥"。这正是 IM 区别于实时音视频握手的核心难点。

2.3 对方不在线的异步难题

IM 是异步的：发"在吗"时对方大概率不在线，但 DH 协商要双方各拿到对方公钥。破局点很巧：DH 公钥本来就可以随便公开。既然能公开就不必当面交换——让每个人提前把公钥上传到一个公开的密钥仓库（一个第三方角色，专存"用户标识 → 公钥"映射），任何人想发消息先去仓库取对方公钥、配自己私钥算出共享密钥，完全不需要对方此刻在线。

注册时:   每个客户端生成 DH 公私钥对,公钥传密钥仓库,私钥留本地
发消息时: Alice 去仓库取 Bob 公钥 → 配自己私钥算共享密钥 → 加密发出
Bob 上线: 取 Alice 公钥 → 配自己私钥算出同一个共享密钥 → 解密

密钥仓库只是个公钥货架，看不到任何私钥。洞 2 堵上了。但这个最朴素的异步方案有个更可怕的洞：双方自始至终只用这一把共享密钥加密所有消息——一旦它在任何时刻泄露（设备被取证、内存被 dump），过去全部历史和未来全部消息一次性全暴露。这就引出前向安全这条底线。

2.4 单密钥泄露与 KDF 棘轮

要做到"某次密钥泄露，之前的消息仍解不开"，核心思路是让每条消息用不同密钥，且新密钥能往前推、旧密钥推不回来。实现靠 KDF（密钥派生函数）的单向性：KDF 本质是 Hash，喂给它当前密钥导出新密钥，新密钥切成两半——前半作为下一次 KDF 的输入（链密钥），后半作为本条消息密钥（用完即丢）。每发一条棘轮步进一格；Hash 单向不可逆，拿到当前密钥推不出上一条——前向安全成立。

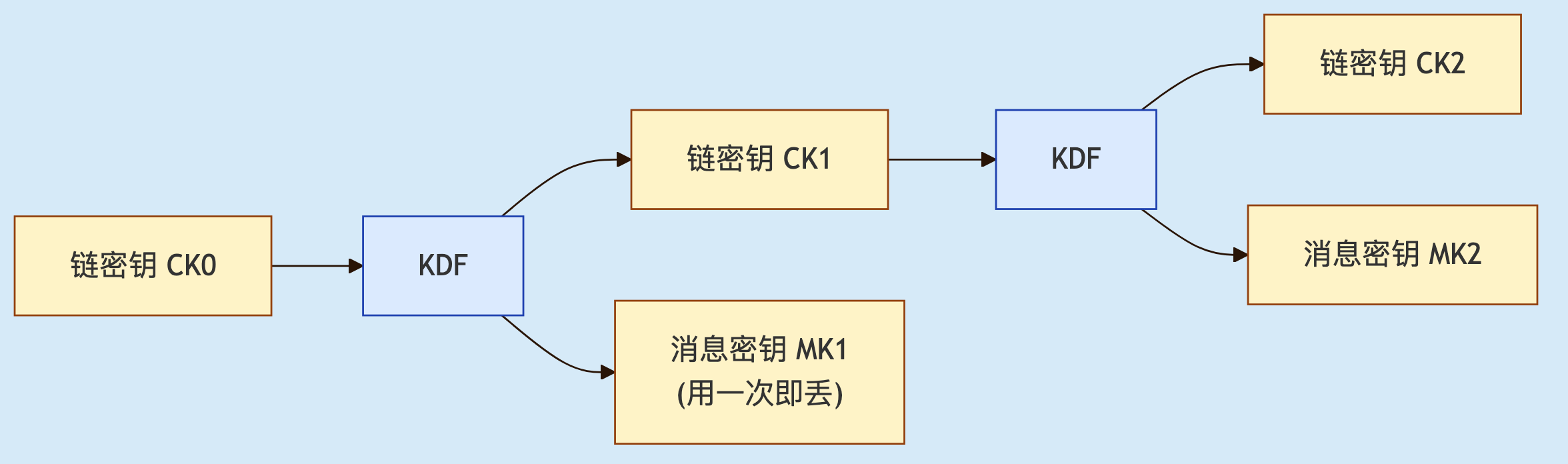

KDF 棘轮。链密钥单向往前派生，每步产出一把一次性消息密钥；单向性 → 前向安全。

KDF 棘轮把"单密钥泄露全暴露"砍掉了一半——之前的安全了。但它还留着另一半窟窿：KDF 是确定性的，如果有人掌握了某一步的链密钥，他就能照着同样的算法一路往后算出之后所有的消息密钥。换句话说，KDF 棘轮有前向安全、没有后向安全。

2.5 链密钥泄露与 DH 棘轮

KDF 棘轮的软肋是"链密钥泄露=之后全暴露"。要补上后向安全，思路是：每隔一段就往 KDF 链里掺一份谁也预测不了的新随机量，这样即便此刻链密钥泄露，掺入新随机量之后的密钥就重新不可推算了。

这份"新随机量"从哪来？还是 DH——它的特性是换掉一对密钥，协商出的新密钥就跟着变。于是每完成一个消息轮回，双方各自更新自己的临时 DH 密钥对，拿"对方最新临时公钥 + 自己最新临时私钥"协商出一个新值，作为盐喂进 KDF 棘轮。攻击者掌握了某一步链密钥，也算不出后续轮次掺进来的 DH 协商值，后续密钥重新安全。这就是第二个棘轮——DH 棘轮，两个合起来就是 双棘轮：

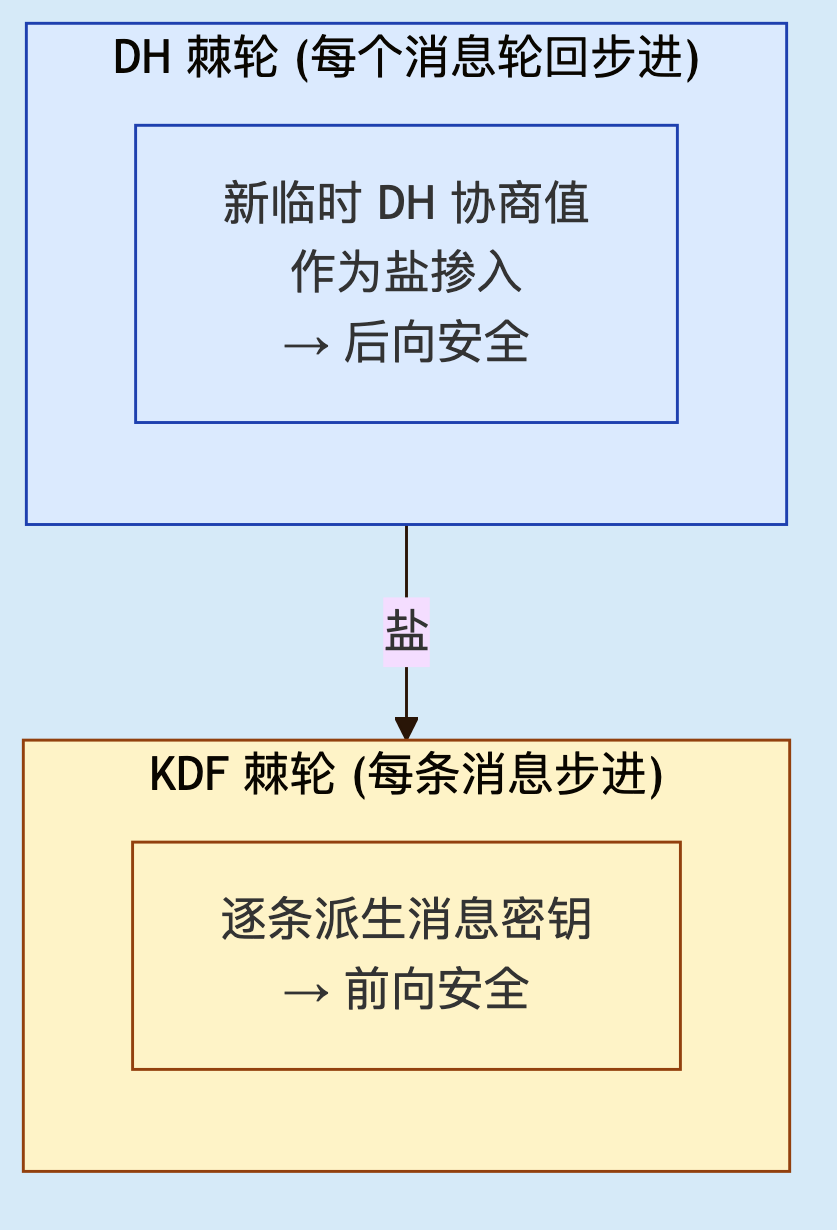

双棘轮分工。KDF 棘轮逐条派生密钥做前向安全；DH 棘轮按轮回掺入新盐做后向安全。两者咬合才同时守住前后两条底线。

到这里前向、后向两条底线都满足了。但 DH 棘轮"每轮更新临时公钥"这个动作，在 IM 这个异步、可能乱序的场景里立刻砸出两个工程坑。

2.6 离线与乱序的两个工程坑

DH 棘轮"每轮换临时公钥"这个动作，砸出两个异步系统特有的工程坑——也是 IM E2EE 比 TLS 这类一次性握手难落地的真正原因。

坑一是接收方离线、发送方却在步进棘轮：Alice 连发 5 条、Bob 全程离线，若 Alice 每发一条就换公钥，Bob 上线时对不齐、离线消息全解不开。解法是给步进定死规矩——只有发出消息并收到对方回复后才更新临时公钥，因为"能回复"就证明它已上线、已拿到当前公钥。坑二是乱序到达：KDF 棘轮严格按序派生，要解 N+2 得先派生 N、N+1，做法是收到 N+2 时把跳过的密钥提前派生缓存、它们到了直接取用，缓存必须设上限防恶意大跳号撑爆内存。

2.7 长期密钥隐患与 X3DH

回头看还有一处隐患：双棘轮的初始密钥用到了那把注册时生成、终身不换的长期身份密钥，它一旦泄露，由它参与的协商就都有风险，又没法像临时密钥那样轮换。Signal 的补法是把首次密钥协商升级成 X3DH（DH 的三倍扩展版）：每人不再只有一把长期密钥，而是三类密钥各司其职：

三类公钥都预先传到密钥仓库。Alice 给 Bob 发消息时再生成一把临时密钥 EPK，取 Bob 的 IPK / SPK / OPK，用"排列组合"算 4 把 DH 拼接、过一次 KDF，导出会话初始密钥：

DH1 = DH(IPK-A, SPK-B)
DH2 = DH(EPK-A, IPK-B)
DH3 = DH(EPK-A, SPK-B)
DH4 = DH(EPK-A, OPK-B)
初始密钥 S = KDF(DH1 || DH2 || DH3 || DH4)

为什么要 4 把而不是 1 把？每把各自防一类风险，注意 Alice 长期身份密钥 IPK-A 只出现在 DH1，后三把全用临时密钥 EPK-A：

• DH1（IPK-A × SPK-B） 把 Alice 身份绑进来，让 Bob 认证"确实是 Alice"。
• DH2（EPK-A × IPK-B） 把 Bob 身份绑进来，让 Alice 认证"确实是 Bob"。
• DH3（EPK-A × SPK-B） 用临时密钥混 Bob 的中期 SPK，把长期身份密钥从派生里隔离出去。
• DH4（EPK-A × OPK-B） 用临时密钥混 Bob 的一次性 OPK，注入一份谁都预测不了的新鲜随机量。

任何单一把密钥泄露，都不足以单独算出初始密钥，长期密钥不再是单点。

代价是密钥仓库要为每用户管三类密钥库，其中 OPK 用一把少一把：恶意客户端连续发起握手就能把某用户 OPK 库耗光，之后退化成 IPK + SPK 协商、新鲜度下降——所以 OPK 库要有限流和补充策略。这是 X3DH 留给运维的一个真实运营点。

2.8 群聊的 Sender Key 链棘轮

单聊推完了。群聊能不能照搬双棘轮？不能——N 人两两都做一次 X3DH + 双棘轮是 N² 量级的协商和密钥维护，群一大就崩。Signal 群聊的取舍是砍掉 DH 棘轮、只保留 KDF 链棘轮 + 签名：

入群:   每个成员各生成 ① 一条 KDF 链密钥(发自己的消息用)
            ② 一对签名密钥
        通过已建立的单聊安全通道,把链密钥和签名公钥分发给其他每个成员
发消息: 用自己的 KDF 链棘轮派生消息密钥加密 + 用签名私钥签名 → 发服务端扇出
收消息: 先用发送人签名公钥验签 → 再用对应链密钥派生密钥解密
退群:   所有剩余成员清掉自己的链密钥和签名密钥,重新生成,再各自分发一遍

为什么群聊敢砍掉 DH 棘轮？因为后向安全在群里靠退群重密钥这个粗粒度动作近似——成员一变整组密钥重置，拿"重密钥的扇出代价"换"省掉双棘轮复杂度"。代价摆在明处：每个成员都要存其他所有成员的链密钥和签名公钥，群越大密钥库越大；更要命的是退群重密钥——严格做法是剩余每人都重新生成并向所有人分发，N 人群退一个，剩 N-1 人各自向其余 N-2 人重发，总分发量约 (N-1)² 量级，万人群即约 1 亿次，根本扛不住。所以业界共识是用 Signal 这套做 E2EE 群聊人数不能太多，真上 E2EE 的产品几乎都硬限群规模。

2.9 加密到哪一层为止

最后一步不是加密码学，而是画一条边界。整包都加密，服务端连"这条发给谁"都看不到、没法路由扇出。所以业界通行做法是只加密消息体、控制层保持明文：from / to / timestamp / messageId 这些路由元数据走服务端可读的链路加密，服务端据此投递、扇出，但看不到正文。代价是元数据暴露通信关系——要防流量分析得靠链路层加密兜底。"正文密文 + 控制层明文"是绝大多数 IM E2EE 落地的事实标准。

2.10 整条演进链

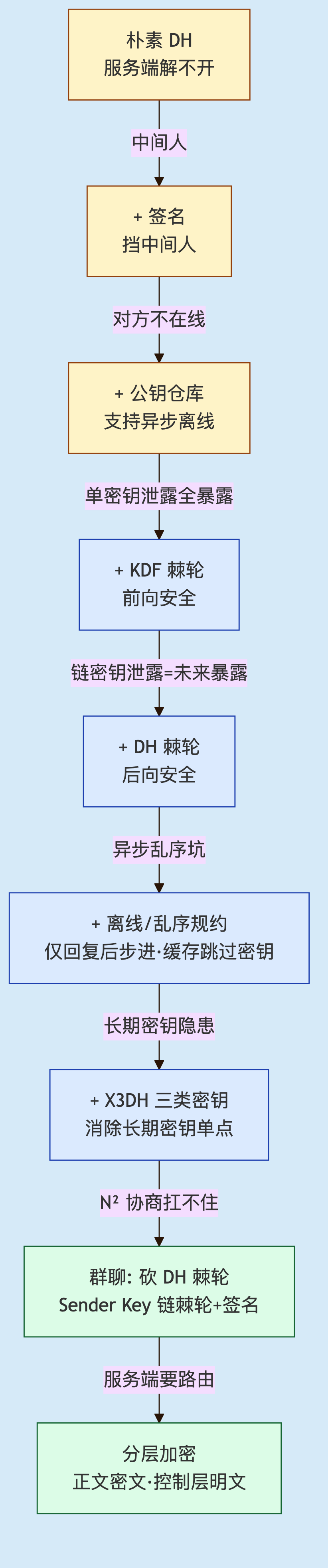

端到端加密的完整演进链——每个原语都不是凭空设计，而是被前一步的具体攻击逼出来的。这条链就是 Signal Protocol 的来历。

整条链最脆弱的从来不是算法本身——X25519、AES-GCM、HKDF 这些成熟原语能撑住数学攻击。真正的攻击面是工程接口的疏漏：OPK 库枯竭、棘轮步进时机错乱、乱序密钥缓存被打爆、群成员变更后的重密钥遗漏。

三、大厂同功能怎么做

先说明选型：E2EE 协议级实现的公开标杆集中在国际开放协议，协议级 E2EE 没有可比的公开案例。所以这一节取三套有完整公开文档、可被审计的国际协议横向看：Signal 是事实标准；Matrix 的 Olm/Megolm 是开放联邦式的另一条落地；Telegram MTProto 的 Secret Chat 是被密码学界长期诟病的反面参照。

3.1 Signal Protocol 的参考实现

Signal Protocol 是 E2EE 的事实标准，What某App、Google某Messages、Facebook某Messenger 的秘密对话都建立在它之上。它正是第二节那条演进链的完整落地：X3DH 做首次异步密钥协商，双棘轮 逐条派生消息密钥做前向 + 后向安全，Sender Key 做群聊（链棘轮 + 签名、退群重密钥）。

落地细节里最见功力的是异步/乱序处理：每条消息头带"当前棘轮公钥 + 序号 N + 上一发送链长度 PN"，接收方据此判断该不该步进、跳过了几条，跳过的密钥按"棘轮公钥 + 序号"索引存进跳过密钥表。需要说明的是，X3DH 和双棘轮 Signal 都发布了独立规范，但群聊 Sender Key 并没有单独的官方设计规范、公开记录较少，下面对它的描述基于开源实现与业界归纳。

3.2 Matrix 的 Olm 与 Megolm

Matrix 是开放联邦式协议——没有单一服务商，任何人可自建 homeserver 互联。它的 E2EE 用两套棘轮：Olm 做单聊，是 Signal 双棘轮的独立实现（同样的 KDF + DH 内核）；Megolm 做群聊，机制和 Sender Key 高度相似——每个发送方维护一条只做 Hash 棘轮的 outbound 会话密钥，每发一条做一次 Hash 派生下一条，通过 Olm 通道分发给房间其他成员。

和 Sender Key 的异同值得玩味：相同点是都用单向 Hash 链棘轮换掉双棘轮、只保前向安全；差异在重密钥——Megolm 的设计意图是成员退出时作废当前 outbound 会话、重建新会话，新成员加入只分发当前棘轮状态、解不开入群前历史。这种"加入只给当前态"是拿"新人看不到历史"换"避免全量重密钥"，和 Signal/WhatsApp 在群成员变更上是同一思路。

3.3 Tele某gram MTProto 的 Secret Chat

Tele某gram 用自研的 MTProto 协议，且 E2EE 只在 Secret Chat（密聊） 里启用——普通云聊天（Cloud Chat）默认不做端到端加密，只做客户端到服务端加密、服务端能读全部内容（这是多端漫游、云端历史的代价）。Secret Chat 里才用 DH + 自定义加密构造做端到端，且绑定单设备、不跨端同步。

但MTProto 长期受密码学界批评，其一是自研非标准协议：相比 Signal/Matrix 用经同行评审的标准构造，MTProto 的 ad hoc 设计缺乏充分审查，Matthew Green 等研究者多次质疑；电子前哨基金会 2015 年的安全通讯评测里，Telegram 默认聊天只拿到 4/7（密聊 7/7），评分明显偏低。其二是默认不开：日常对话走服务端可读的云聊天，"E2EE" 是个需主动开启、且单设备的小众功能。也有学术工作（如对 MTProto 2.0 的符号化形式验证）给出过有条件的正面结论，但"默认不开 + 自研协议"是它和 Signal/Matrix 路线最根本的分歧。

3.4 三家方案的横向对比

横向看：Signal 与 Matrix 是同一条演进链的两个开源实现（X3DH/Olm 双棘轮 + Sender Key/Megolm 链棘轮），分歧主要在"中心化 vs 联邦"；Telegram 是另一条路——把强加密做成可选小众功能、主体走服务端可读，多端漫游轻松很多，但也是密码学评价上长期失分的根由。三家共同印证了第二节的推导：群聊都退回单棘轮 + 签名，双棘轮的 N² 代价在群里谁都扛不住。

四、如何优化提升

4.1 群聊重密钥的成本

真上 E2EE 群聊，最容易翻车的就是 2.8 那个退群重密钥，严格做法在万人群是亿级分发、根本不可行。业界一致的折中是两条：硬限群规模，控制在几百人量级；接受成员变更的安全降级，参照 Megolm/Sender Key——新成员加入只下发当前棘轮状态（看不到入群前历史，本就合理），不触发现有成员全量重密钥。再加一个常被忽略的优化：重密钥与首次收发解耦——成员变更后不立刻全员重分发，等各自下次真要收发时再触发，避免大群里大量"潜水成员"白白产生重密钥流量。

4.2 棘轮步进的时机

2.6 那条"收到回复才步进 DH 棘轮"的规约，很多人实现时当成边界 case 草草处理，结果离线消息解不开的 bug 反复出现。更稳的做法是：把步进显式绑定到"确认对方已收齐"事件，而不是绑定到"我发了消息"——发送方维护一个"对方已确认到哪条"的水位，只有水位推进才允许步进。这比"发消息就步进"多记一个状态，但能从根上消除"离线期间狂换公钥导致全解不开"这类最难复现的偶发 bug。代价是后向安全的步进频率慢一点——拿一点点后向安全粒度换离线场景的解密确定性，在异步系统里通常值得。

4.3 棘轮专属的故障指标

E2EE 的可观测：棘轮协议有一批通用密文监控看不出来的专属故障维度，必须单独埋点：

• OPK 库枯竭率：每用户剩余 OPK 数量与补充速率。库见底意味着新会话退化成无一次性新鲜量的协商。
• 棘轮步进失败率：DH 棘轮该步进却步进不了的比例，高值往往对应 2.6 那个"离线期间狂换公钥"的 bug。
• 乱序密钥缓存命中率：跳过密钥表的命中率与驱逐率，命中率骤降或驱逐激增，可能是有人用大跳号撑爆缓存。
• 新设备首次入会话失败率：新端拉不到密钥束、或本地密钥库与服务端不一致导致的首发解密失败，是多端场景里最常被用户感知的故障。

这些指标全部基于客户端上报的匿名化错误码，不碰任何明文，却能定位绝大多数"对方消息我解不开"的根因。
