CST FAQ 031：如何将TWS耳机模型对齐到人耳模型

TWS耳机近几年一直都是很火热的穿戴类电子产品。TWS耳机仿真Sar或人体对天线性能的影响时，需要将TWS耳机对齐到人耳模型。之前的公众我们介绍了分批导入的结构如何对齐。本期内容，我们将以TWS耳机为例，介绍如何运用之前提到的技巧，实现耳机和人耳模型对齐。

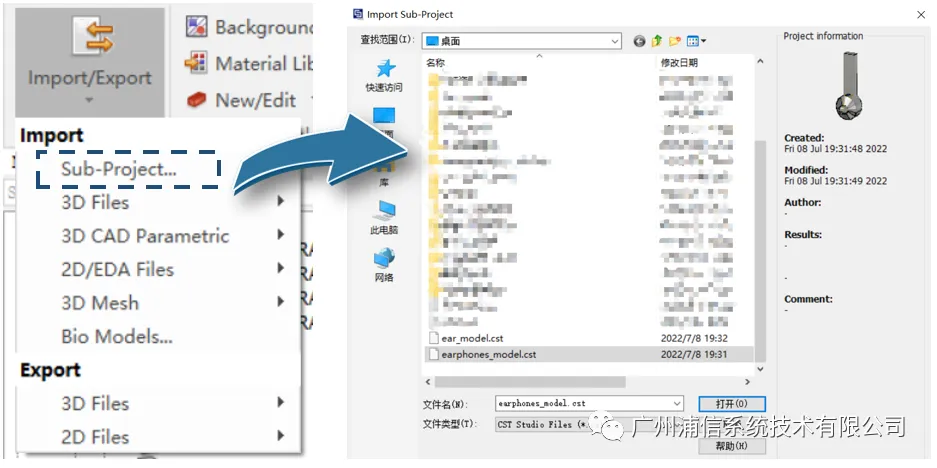

使用Align功能，Sub-Progect功能,甚至复制粘贴的方式都可以实现耳机和人耳模型对齐，下面我们以Sub-Progect功能为例，介绍耳机和人耳模型对齐的操作步骤。

使用Sub-Project功能实现对齐操作时，建议大家创建两个工程分别保存耳机模型和人体模型。

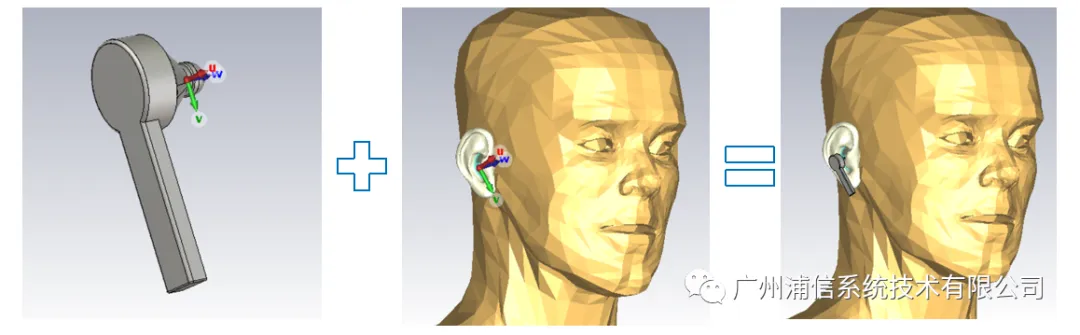

执行Sub-Project功能前，需在耳机模型的工程和人体模型的工程中创建局部工作坐标系用于确定对齐的位置和方向，如下图所示：



精细的耳机模型通过CAD软件创建好可以直接导入CST，那如何获取包含耳朵的人体模型呢？

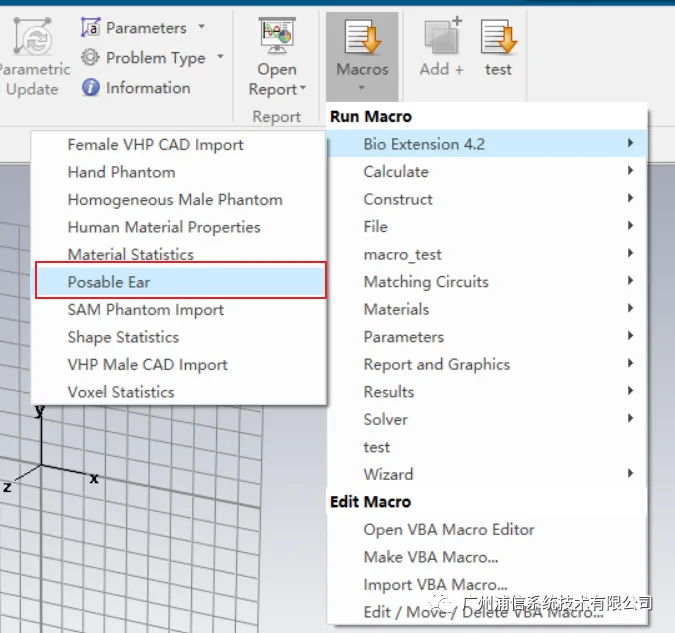

安装完Bio Model插件后，展开Macro下拉菜单会看到各种类型的人头、人手模型。下载Bio Model插件的方式请参考公众号文章：如何下载CST扩展库。导入包含耳朵的人体模型选择Posable Ear选项即可。

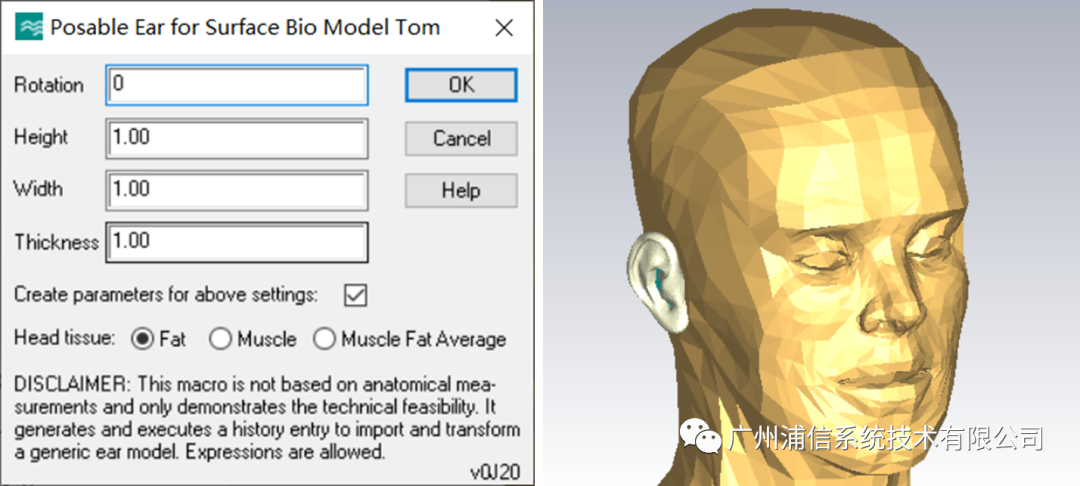

Bio Model支持定制人耳模型，用户可以通过定义高度、宽度、厚度以及相对人脸的旋转角度等参数修改人耳模型，需要注意的是：这些参数是相对值。


本期内容主要从建模的角度介绍了如何对齐耳机和人耳模型。欢迎大家在留言区分享类似仿真场景中遇到的问题和心得。
