厂商拒不承认设备故障？从自测、抓包、替换三组实验，完整锁定防火墙问题

现象：互联接口物理UP、协议UP，二层/三层无法互通，防火墙厂商坚称设备无故障，下面分隔离测试、抓包验证、配置核查、替换对比四大维度锁定防火墙责任。

一、最简隔离测试（优先做，快速分界故障域）

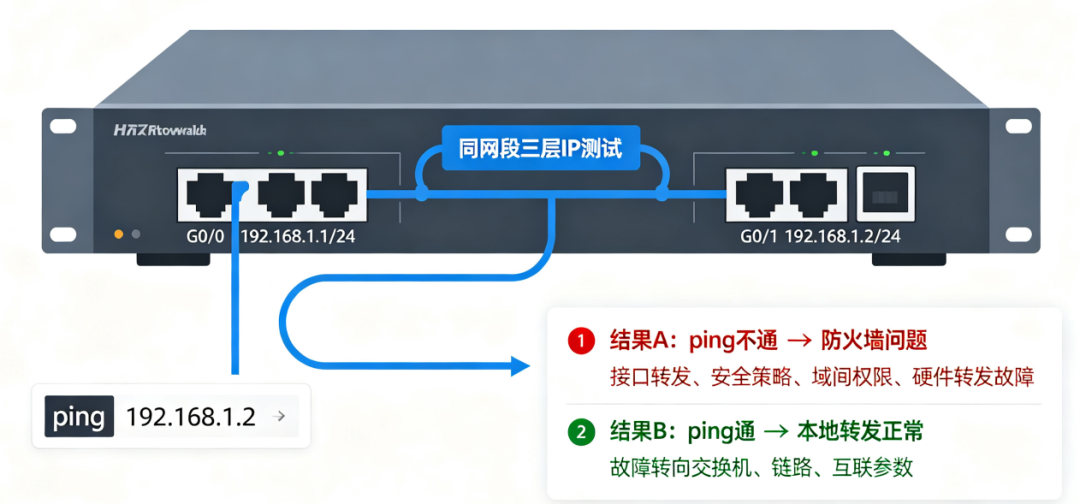

1. 直连自测（判断防火墙本身转发是否失效）

2. 交换机侧单设备自测

1. 防火墙断开，交换机互联口接一台笔记本，配置同网段IP，笔记本ping交换机三层VLANIF网关：
   • 笔记本和交换机互通正常 → 交换机侧无问题，故障收敛到防火墙。

二、两端同时抓包（最硬核证据，直接证明防火墙丢包）

1. 抓包部署

• 交换机：在互联接口做端口镜像，接电脑抓包；
• 防火墙：开启接口抓包/设备内置抓包工具，抓取互联口双向流量。

2. 分两种流量场景判断

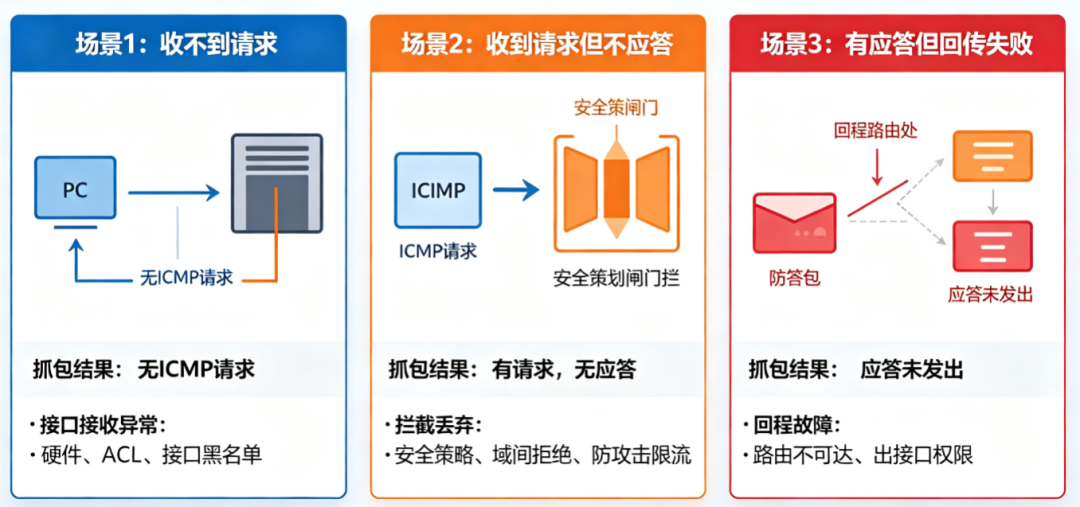

场景1：三层互通（有网关IP）

1. 交换机侧PC发送ping包（ICMP请求），交换机抓包能看到ICMP报文成功发出到防火墙；
2. 防火墙抓包：

场景2：二层Trunk对接（VLAN透传）

1. 交换机侧发送带VLAN标签的流量，镜像抓包确认标签正确；
2. 防火墙抓包：无对应VLAN流量，说明防火墙接口未放行该VLAN、接口access/trunk模式配置错误。

关键证据：

交换机能把报文完整发送到互联链路，但防火墙不回包/不收包，报文丢失点在防火墙，厂商无法推诿。

三、逐项核查防火墙独有配置（交换机无此限制）

交换机仅负责二层转发/三层路由，安全阻断类功能全部是防火墙独有，逐条核对：

1. 域间安全策略（最常见） 防火墙分安全域（trust/untrust/dmz），互联接口归属安全域，域间默认拒绝所有流量。 核查：源域→目的域是否放行ICMP/业务流量，有无匹配deny策略。交换机不存在安全域拦截。
2. 接口ACL/包过滤 防火墙接口入方向配置ACL丢弃报文，交换机ACL仅做流量控制，不会直接阻断网关互通。
3. 路由有效性
   • 防火墙是否存在回程路由，指向交换机网段；
   • 查看防火墙路由表，目的网段路由是否出接口为对接交换机的接口。
4. 防攻击/安全防护功能 防火墙内置ARP防护、ICMP限速、DOS防御、报文校验丢弃：
   • ICMP报文速率限制，直接丢弃ping包；
   • ARP校验失败，不学习交换机ARP，无法转发三层流量； 交换机无此类深度报文防护机制。
5. 接口参数不匹配（双工/速率/MTU） 虽然接口UP，但两端速率、双工、MTU不一致会导致丢包： 防火墙接口MTU默认1500，若开启VPN/分片校验，会丢弃不分片大包；交换机MTU异常极少导致完全不通。
6. ARP学习验证 在防火墙查看ARP表：能否学习到交换机侧网关/终端的ARP条目。
   • 无ARP条目：防火墙ARP拦截、接口二层转发失效； 交换机可正常学习防火墙ARP，反向不通即防火墙问题。

四、设备替换对比测试（强有力排他证据）

1. 保持交换机、网线、IP网段完全不变；
2. 把故障防火墙替换成一台正常三层交换机/其他型号正常防火墙，同接口同IP对接原交换机；
3. 替换后两端立刻互通： 链路、交换机、网段配置全部无问题，唯一变量是原防火墙，直接锁定防火墙故障。

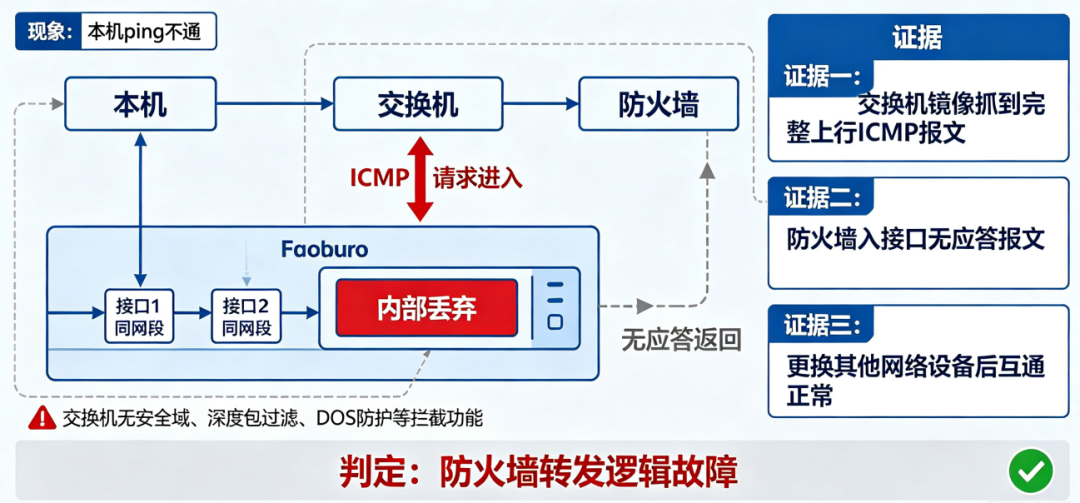

五、给厂商举证话术

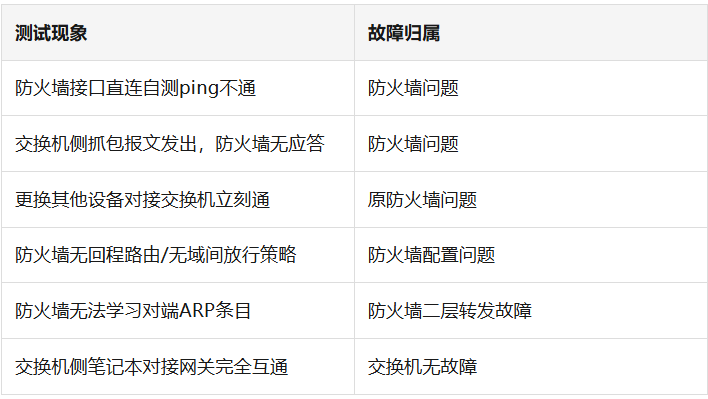

六、快速故障归属总结
