安捷伦/是德N5182A与N5182B信号源的区别？

Keysight（原安捷伦）N5182A / N5182B MXG矢量信号发生器

一、基础参数总览

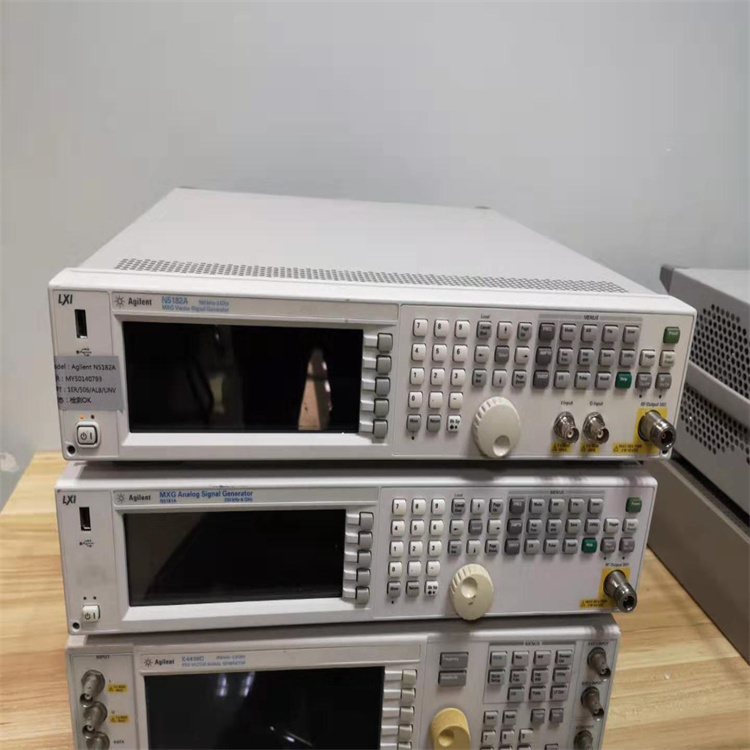

N5182A（Agilent N5182A）

1. 频率范围

- 选件503：100 kHz ~ 3 GHz

- 选件506：100 kHz ~ 6 GHz

2. 输出功率

3GHz以内最高+23 dBm，内置高速电子衰减器

3. 基带与调制

标配内置I/Q基带发生器，最大射频调制带宽80MHz

波形内存：标配32MSa，最大可升级至64 MSa

支持AM/FM/PM/脉冲；ASK/FSK/PSK/QAM矢量调制

4. 切换速度

列表模式频率、幅度、波形同步切换 ≤900 µs

5. 接口：LAN、USB、GPIB，兼容SCPI指令

6. 短板：最低起始频率100kHz，无法覆盖低频；最高带宽仅80MHz；相位噪声、杂散指标一般；不支持160MHz宽带；不支持5G、WiFi6宽带信号

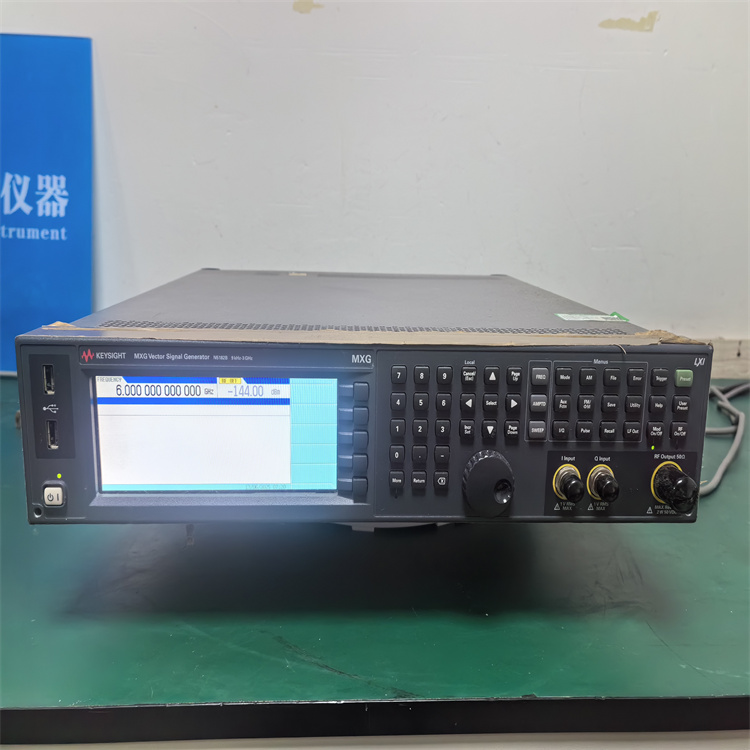

N5182B（Keysight N5182B，升级版）

1. 频率范围（优化）

- 选件503：9 kHz ~ 3 GHz

- 选件506：9 kHz ~ 6 GHz

可选扩展选件X07：9kHz ~7.205GHz

优势：向下延伸至9kHz，音频、低频射频器件也可测试

2. 输出功率

选件1EA高功率版本，1GHz可达 +27 dBm，更适合功放测试

3. 基带核心升级（最大区别）

- 基础基带656：80MHz带宽，32MSa

- 选件657：升级至160 MHz射频调制带宽

- 波形存储最大可升级至 1GSa，长时长波形回放

- 支持实时基带（选件660），兼容LTE-A、WiFi 5/6、部分5G FR1信号

4. 射频性能提升

相位噪声大幅优化：1GHz（20kHz偏移）典型值 -146 dBc/Hz（N5182A约-121dBc/Hz）

非谐波杂散 ≤-96 dBc，信号纯净度更高

5. 切换速度：最快800µs，产线测试吞吐量更高

6. 附加选件

403 校准AWGN噪声、009内置固态存储、UNZ产线快速切换、1ER外部参考时钟等

二、N5182A VS N5182B 核心关键区别

1. 下限频率

A：100kHz起步；B：9kHz起步

2. 最大调制带宽

A：固定上限80MHz，无法升级；

B：可升级160MHz（支持802.11ac/ax、5G宽带信号）

3. 波形存储

A：最大64MSa；B：最高1GSa

4. 射频信号质量

B相位噪声、杂散、EVM、ACPR指标全面优于A

5. 软件制式支持

N5182A：适合2/3/4G、蓝牙、WiFi4；不适合宽带新制式

N5182B：兼容4G LTE-A、WiFi6、5G FR1 Sub6G基础测试

6. 硬件扩展性

N5182A硬件平台老旧，很多新版信号软件不再更新支持；

N5182B固件持续维护，License软件升级方案完善

三、通用功能亮点（A/B共有）

1. 2U紧凑型机架，节省机柜空间，适合自动化ATE产线

2. 内置电子衰减器，功率连续可调，保护被测件

3. 搭配PathWave（原Signal Studio）生成标准通信信号

4. 支持多载波、自定义调制、脉冲序列生成

5. 兼容老款ESG/PSG指令，项目迁移改动小
