基于 ITU-T G.8273.2 的 PTP 边界时钟测试方法与拓扑分析

ITU-T G.8273.2于2014年5月正式发布，该标准规定了在 [ITU-T G.8271]、[ITU-T G.8271.1] 和 [ITU-T G.8275] 定义的网络架构中，同步网络所用时间与相位同步设备的最低技术要求，支持分组网络环境下的时间、相位同步分发。

ITU-T G.8273.2明确了分组承载网PTP边界时钟（T-BC）与从时钟（T-TSC）的时间同步性能指标，覆盖噪声产生、噪声容限、噪声传递、短期瞬态特性以及长期保持性能等多项测试维度。

为对接国际规范、落地国内工程应用，工信部相继推出《YD/T 3419-2018 分组承载设备精确时间协议（PTP）边界时钟和从时钟性能要求》与《YD/T 4054-2022分组承载设备精确时间协议（PTP）边界时钟和从时钟测试方法》。其中YD/T 4054-2022细化了PTP时钟设备标准化测试流程，为设备研发、入网测试与现网运维提供统一判定依据。

测试的必要性

对PTP边界时钟、从时钟开展标准化性能测试，可有效验证设备在实际组网环境下时间同步的稳定性，评估设备在噪声干扰、链路瞬态波动场景中的运行表现，规避单节点时钟指标异常引发全网同步故障。标准化测试既能够为设备研发提供指标参考，也可为运营商搭建稳定可控的同步网络提供技术支撑。

在落实上述国内外标准测试工作时，需要具备多维度测量能力的测试仪器支撑完整测试流程。SyncOne时频同步分析系统（A 版）集成高性能硬件平台与多类测试功能，用于时频同步指标测量与评估。

功能层面，SyncOne支持多种时间、时钟接口测试，支持ITU-T关于PRTC、BC和TSC等设备现行技术规范，可完成各类性能指标采集、测量与数据分析。设备可开展5G场景下时频同步相关测试，支撑时频同步产品研发、中试、标定等阶段测试工作，适用场景包含3G/4G/5G移动回传网络、电信IP承载网与接入网、智能变电站、高速铁路、轨道交通、军用时间统一系统、航空授时、卫星授时、舰船时频标校、传统计费系统等领域。

针对ITU-T G.8273.2等相关标准，SyncOne具备对应的测试能力。设备支持时间偏差TE测试开展cTE/dTE分析，可将测试结果与标准模板进行对比，完成设备性能评估；支持在信号输出端叠加标准噪声开展噪声容限测试，同时可在输入端测试设备噪声传递、瞬变特性，完成时频同步设备多项关键特性验证。

依据标准规定的各项测试项目，需要搭建对应的测试环境。下文梳理三类典型测试拓扑，分别对应不同测试场景需求。

测试拓扑图

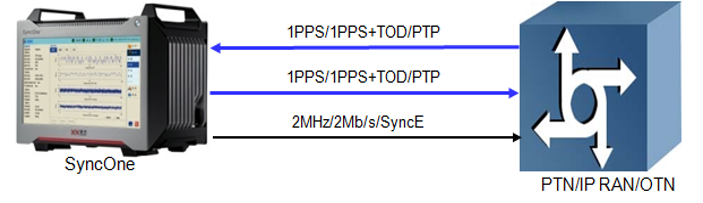

图1 cTE/dTE分析

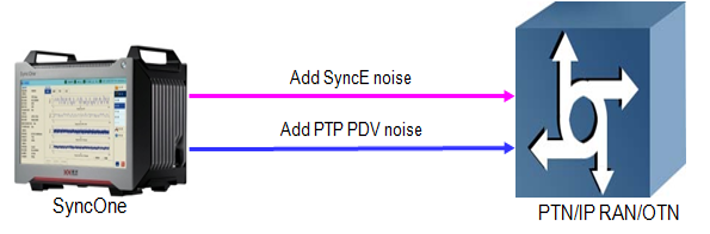

图2 噪声容限测试

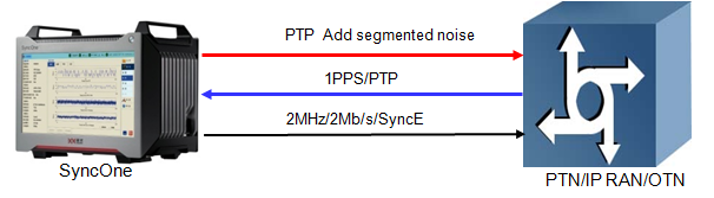

图3 噪声传递测试
