FAQ CST 037：如何在参数扫描任务中嵌套优化和S参数任务

这期内容，我们将以简单的偶极子天线为例，在电路中定义参数扫描任务，并在参数扫描任务下嵌套优化设计和S参数任务，求解偶极子不同臂长时，对应的匹配电路和S参数结果。


在之前的公众号：参数扫描在3D和Schematic中的应用，我们讨论了在3D和Schematic定义参数扫描的差异。

我们希望在参数扫描任务下嵌套优化和S参数任务，因此需要在Schematic而非3D中定义参数扫描任务。设置方法如下：

• 在Schematic的导航树下新建一个参数扫描任务。
• 在参数扫描任务下嵌套优化任务。
• 在优化任务下嵌套S参数任务，用于定义优化目标。
• 在参数扫描任务下嵌套S参数任务。


下面，我们将介绍各个步骤的设置方法和背后的原因：

1、在导航树下新建一个参数扫描任务

这里有一个有趣的问题：为什么要在导航树中定义扫参任务，而不是直接点击Home功能栏下的Par.Sweep图标呢？

其实原因很简单，在导航树中定义扫参任务更方便进行任务嵌套。

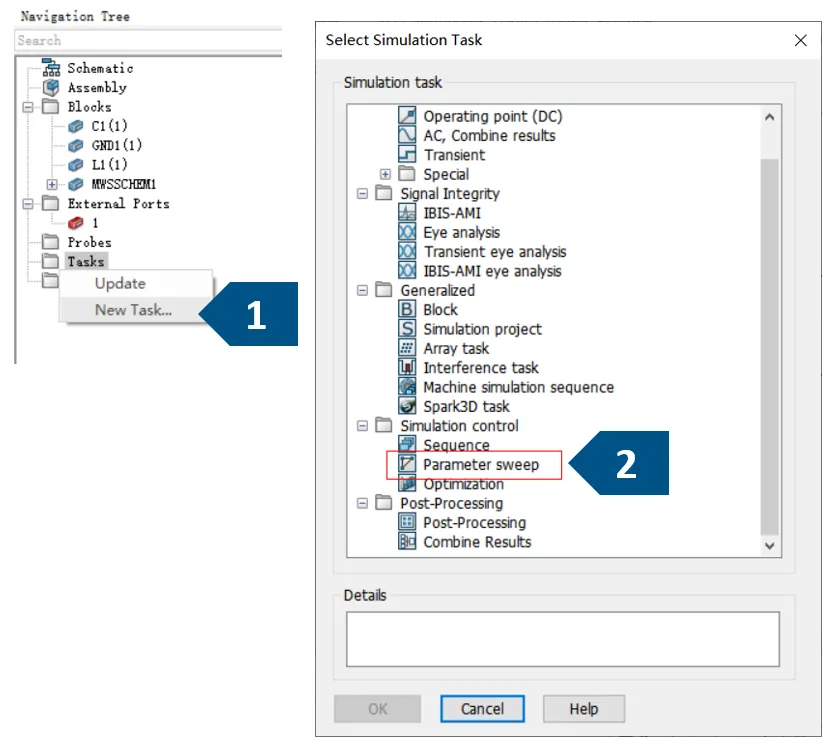

在导航树中定义扫参任务


点击Par.Sweep图标执行扫参任务

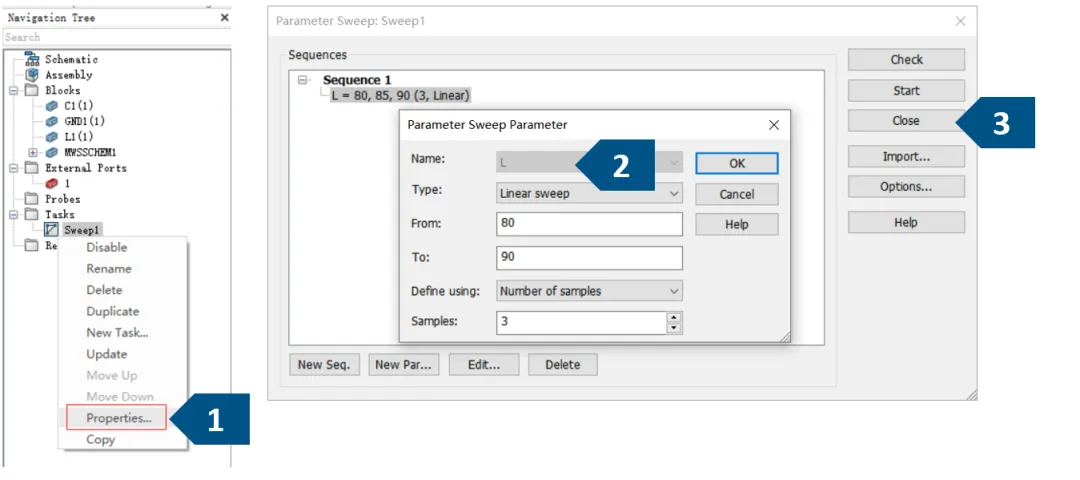

参考下图定义扫参任务的属性，即对偶极子的臂长L进行参数扫描,注意：先不要运行扫参任务，点击Close关闭窗口。


定义扫参任务的属性

2、在参数扫描任务下嵌套优化任务。

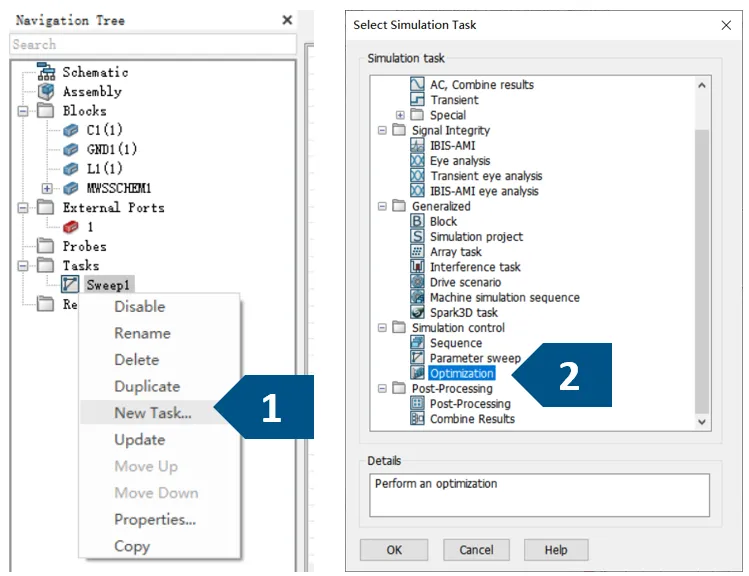

在导航树下展开Sweep1的右键菜单，新建一个优化任务。


此时，我们如果展开优化任务的属性去定义优化目标，会发现无法基于S参数定义定义优化目标。因此，我们需要在优化任务下嵌套一个S参数任务。

3、在优化任务下嵌套一个S参数任务。

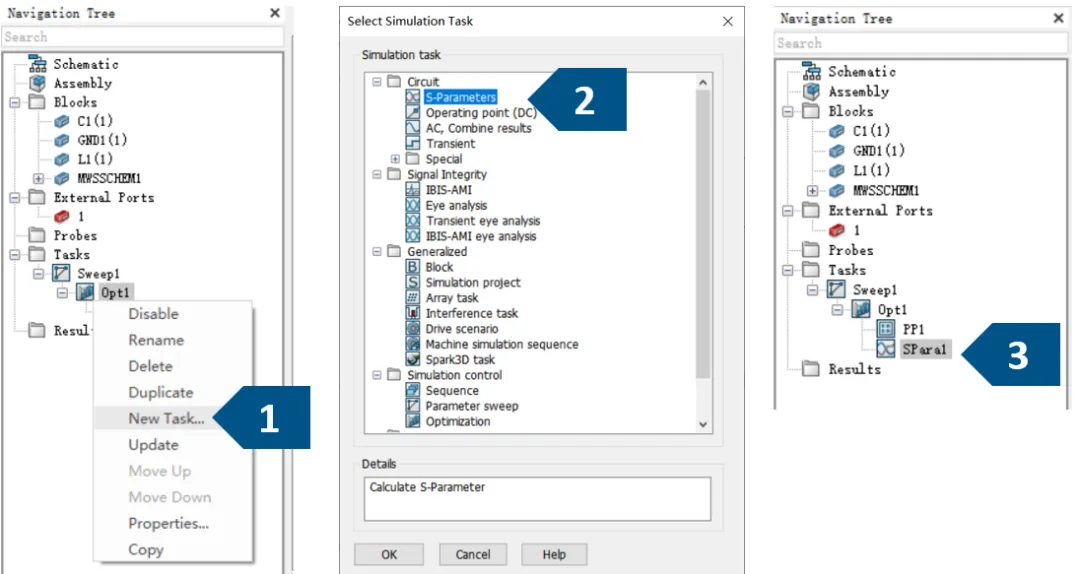

在导航树下展开Opt1的右键菜单，新建一个S参数任务。

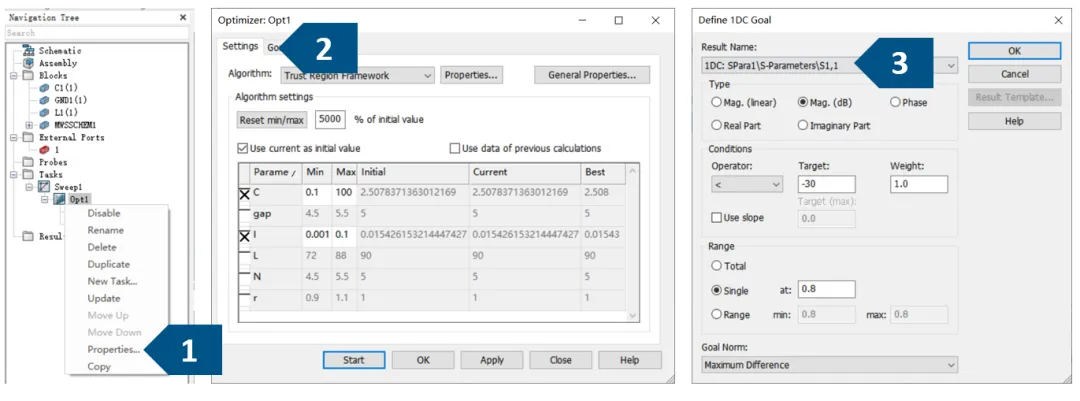

此时，展开优化任务的属性去定义优化任务,优化变量是匹配的电路的电容、电感值；优化目标是S11在0.8Ghz频点小于-30dB。



4、在参数扫描任务下嵌套S参数任务。

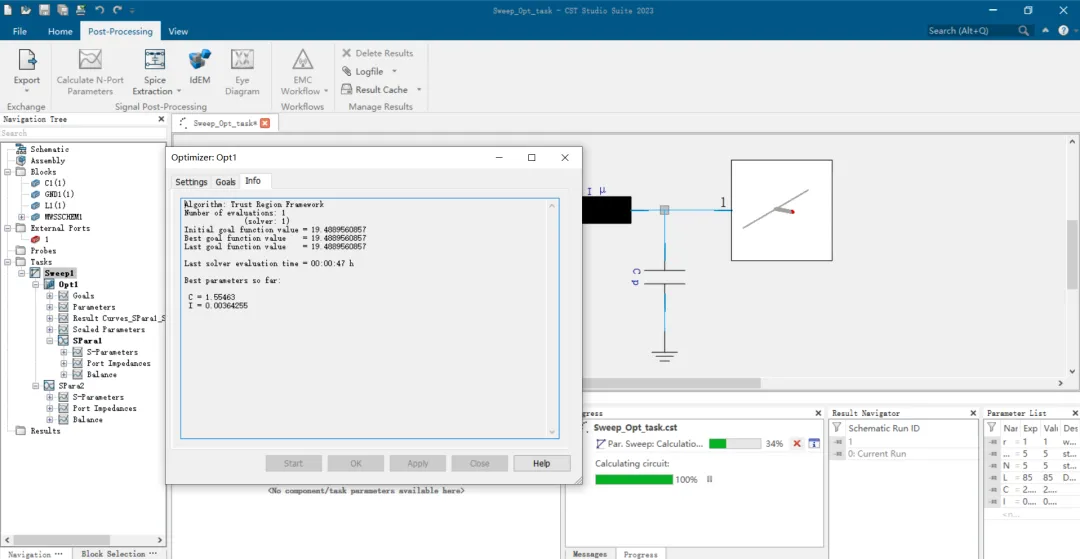

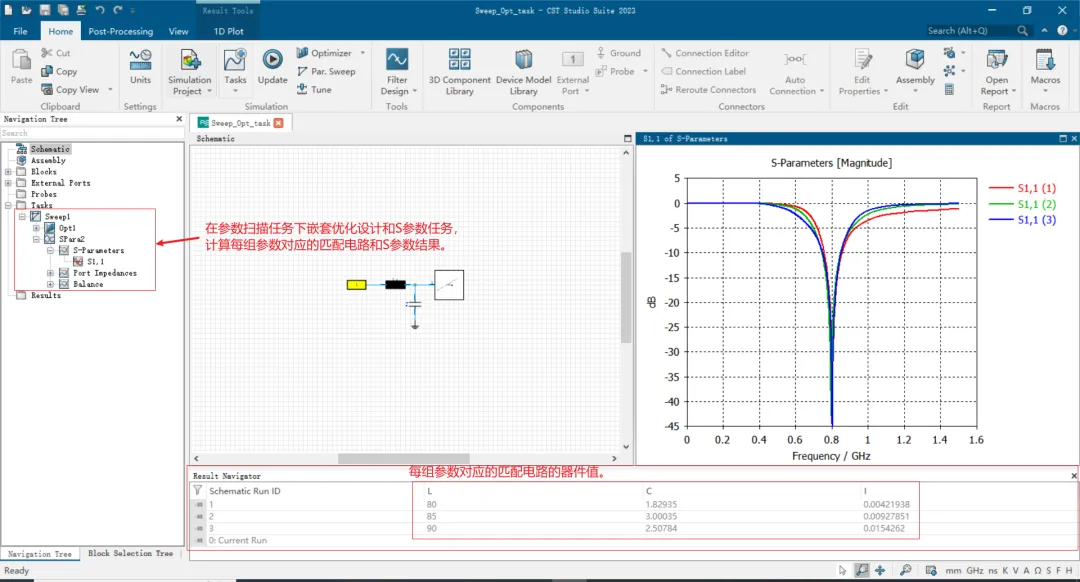

最后，在参数扫描任务下再嵌套一个S参数任务，用于记录偶极子天线不同臂长时，优化得到的S参数结果。设置完成后，展开Sweep1的右键菜单，点击update运行优化任务。


通过这种任务嵌套的方式，我们可以更灵活地利用软件强大的功能优化我们的产品。
