从AI视觉感知到数据分析：客流统计系统的云边协同架构设计

随着人工智能、物联网和边缘计算技术的发展，客流统计系统正在从单一的数据采集设备向智能感知节点演进。

传统系统主要完成“人数统计”，而新一代AI客流统计系统需要同时处理目标检测、人员跟踪、数据过滤、行为分析以及多设备数据管理。

这一变化对系统架构提出了新的要求：

如何降低视频数据传输压力？

如何保证实时分析能力？

如何实现多设备、多场景的数据管理？

云边协同架构成为解决这些问题的重要技术路径。

一、传统客流统计系统的数据处理模式存在的问题

早期客流统计设备的数据链路相对简单：

传感器
 ↓
计数模块
 ↓
数据上传
 ↓
显示终端

系统只需要处理：

• 进入数量
• 离开数量
• 时间统计

数据规模较小。

但基于AI视觉的客流统计系统不同。

摄像设备产生连续视频流，其中包含：

• 图像信息
• 深度信息
• 时间序列数据
• 目标运动轨迹

如果所有视频数据直接上传云端，会产生几个问题。

1. 网络传输压力增加

高清视频流持续上传需要较高带宽。

例如：

多个入口同时部署AI客流设备时，大量视频数据会占用网络资源。

2. 实时响应受到影响

云端处理模式需要：

视频采集

↓

网络传输

↓

云端计算

↓

结果返回

中间存在通信延迟。

对于需要实时统计的场景，例如：

• 商场入口
• 展馆通道
• 交通节点

响应速度会受到影响。

3. 数据隐私要求提高

视觉数据涉及人员活动信息。

如果大量原始视频上传云端，需要考虑：

• 数据安全
• 隐私保护
• 存储成本

因此，客流统计系统逐渐采用“边缘计算+云平台”的架构模式。

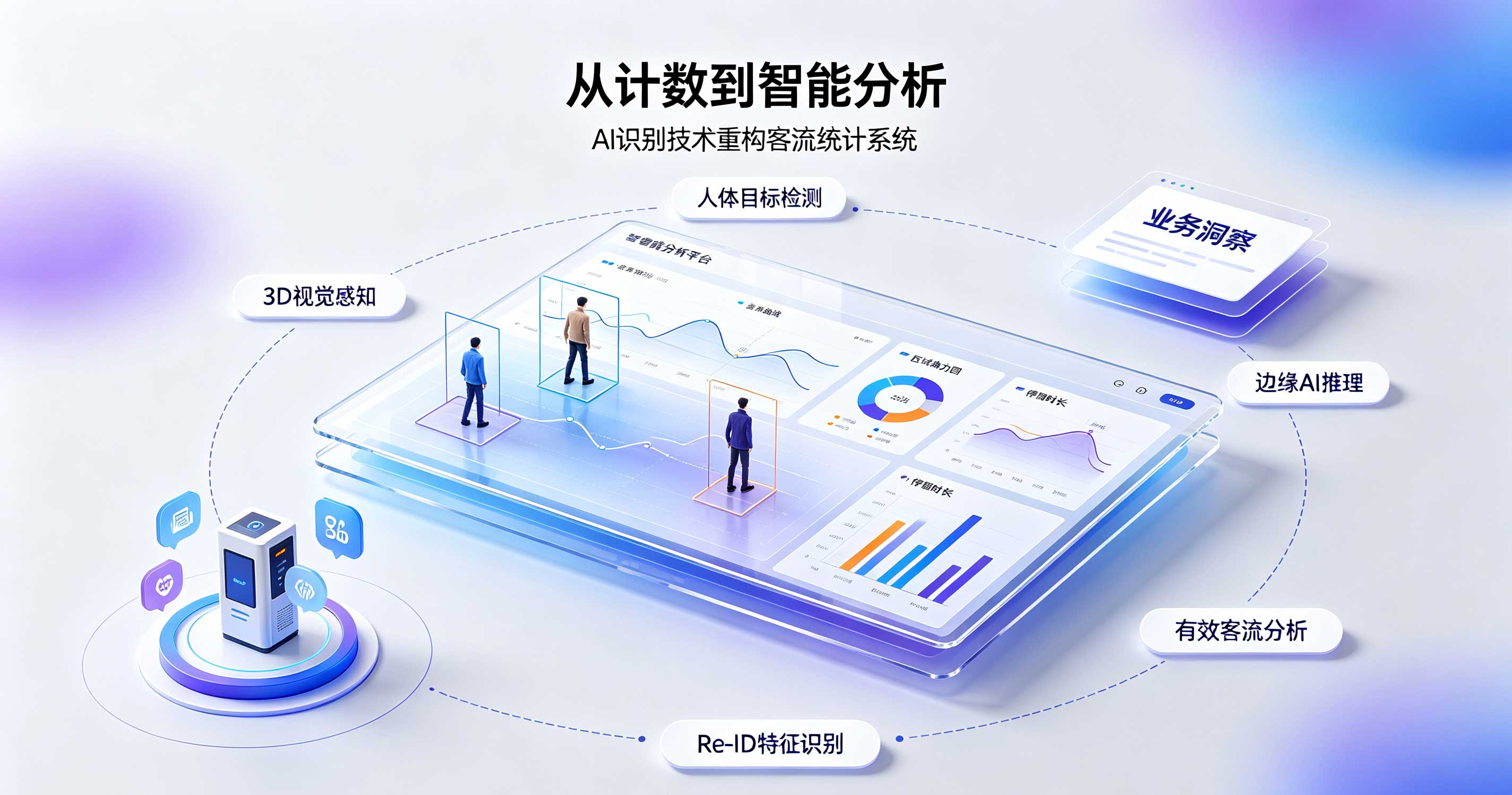

二、AI客流统计系统云边协同整体架构

现代智能客流系统通常由五个层级组成：

┌───────────────┐
│ 数据应用层     │
│ 报表/可视化分析 │
└───────▲───────┘
        │
┌───────┴───────┐
│ 云平台服务层   │
│ 数据管理/分析   │
└───────▲───────┘
        │
┌───────┴───────┐
│ 边缘计算层     │
│ AI推理/数据过滤 │
└───────▲───────┘
        │
┌───────┴───────┐
│ 感知设备层     │
│ 摄像头/ToF传感器│
└───────────────┘

每一层承担不同任务。

三、感知设备层：AI客流系统的数据入口

感知层负责采集环境信息。

常见硬件包括：

1. 双目3D视觉设备

通过双摄像头获取空间差异信息。

相比普通摄像头：

二维图像：

只能判断平面位置。

3D视觉：

能够获取：

• 高度信息
• 距离信息
• 空间结构

因此在以下环境中具有优势：

• 人员密集入口
• 光照变化区域
• 遮挡环境

2. ToF深度传感器

ToF（Time of Flight）通过计算光信号传播时间获取距离。

特点：

• 主动测距
• 不依赖环境纹理
• 支持低照度环境

适用于：

• 夜间场景
• 室内通道
• 固定入口区域

四、边缘AI计算层：实时数据处理核心

边缘计算是云边协同架构中的关键部分。

其主要任务不是存储大量视频，而是在设备附近完成实时AI推理。

处理流程：

视频输入

↓

图像预处理

↓

AI模型推理

↓

目标检测

↓

人员跟踪

↓

数据结构化

↓

结果上传

边缘AI主要执行哪些算法？

1. 人体检测模型

识别画面中的人体目标。

输出：

• 人体位置
• 数量
• 坐标信息

2. 多目标跟踪算法

用于判断：

“这一帧的人”和“下一帧的人”是否为同一个目标。

实现：

• 移动轨迹分析
• 方向判断
• 停留时间计算

3. Re-ID特征匹配

通过人体特征向量分析重复出现目标。

应用：

• 重复访客过滤
• 有效客流分析

4. 人员属性识别

进一步分析：

• 成人/儿童
• 员工
• 特定目标群体

提升数据价值。

五、云平台层：从设备数据到业务分析

边缘设备输出的不再是视频，而是结构化数据。

例如：

{
 "device":"HX-CCD21",
 "time":"10:30",
 "entry":235,
 "exit":180,
 "effective_flow":190
}

云平台负责：

1. 数据存储

保存：

• 历史客流数据
• 设备运行状态
• 多区域数据

2. 多设备管理

支持：

• 批量设备接入
• 参数配置
• 远程升级

3. 数据分析

生成：

• 日报
• 周报
• 月报
• 趋势分析

六、客流统计系统中的通信协议设计

为了实现设备与平台之间的数据交互，需要标准化通信接口。

常见方式：

HTTP/HTTPS API

特点：

• 开发简单
• 系统兼容性强

适用于：

数据查询和平台集成。

MQTT协议

特点：

• 轻量级
• 低带宽消耗
• 支持设备大量连接

适用于：

IoT设备实时通信。

WebSocket

特点：

• 实时双向通信

适用于：

实时监控场景。

七、云边协同架构带来的技术优势

1. 降低网络压力

边缘端提前完成：

• 视频分析
• 数据过滤

只上传结果数据。

2. 提升实时性

AI推理在本地完成。

减少：

数据传输时间。

3. 增强隐私保护

系统可以仅上传：

• 人数
• 时间
• 轨迹数据

减少原始视频传输。

4. 支持大规模部署

当设备数量增加时：

云平台统一管理，

边缘设备负责本地计算。

适用于：

• 连锁零售
• 商业综合体
• 公共空间

八、未来AI客流系统的数据发展方向

未来客流统计系统将进一步融合：

1. AI模型轻量化

通过：

• 模型压缩
• 量化技术
• NPU加速

提升边缘设备计算效率。

2. 多源数据融合

结合：

• 视频数据
• IoT传感数据
• 环境数据

形成更完整的空间分析能力。

3. 自动化分析能力增强

系统未来不仅输出：

“多少人经过”

还可以分析：

• 客流变化规律
• 空间利用情况
• 人群行为趋势

总结

云边协同架构改变了客流统计系统的数据处理方式。

传统系统依赖简单计数模块，而AI客流统计系统通过“感知设备 + 边缘AI + 云平台”的技术架构，实现了从数据采集到智能分析的完整链路。

其中，边缘计算解决实时性和隐私问题，云平台解决数据管理和规模化应用问题，两者结合成为未来智能客流分析系统的重要基础架构。
