已发表≠没问题？同步辐射文献中那些被忽视的数据错误

论文评审是把控学术成果质量的关键关卡，多数审稿人能够精准甄别文章逻辑缺陷、数据瑕疵。但近期测试狗同步辐射解析团队在对接客户数据时，遇到了一个极具代表性的行业问题，也让我们意识到专业细分测试领域存在评审疏漏。

事情是这样的：

在一次XAFS数据解析对接工作中，我们完成数据处理并交付客户后，客户结合已发表文献对解析结论提出质疑。但我们核查后发现，客户拿来佐证观点的文献本身存在多处同步辐射基础数据错误，却顺利通过审稿、成功刊发。

同步辐射技术本身高度专业化，从光束线调试、探测器校准到数据处理，每一个环节都有特定的技术细节和潜在的陷阱，即便有亲自操作过同步辐射线站或者详细做过XAFS数据分析的审稿人，有时也会遗漏数据中的一些基础错误。如此一来，这些带错的文献公开发表后，会被大量同行查阅引用，后续科研人员照搬其分析方法、拟合参数、作图规范，极易接连出现重复性数据错误，拖慢课题进度、甚至直接造成论文返修、撤稿风险。

 测试狗结合真实文献案例，梳理了几类典型错误：

案例1

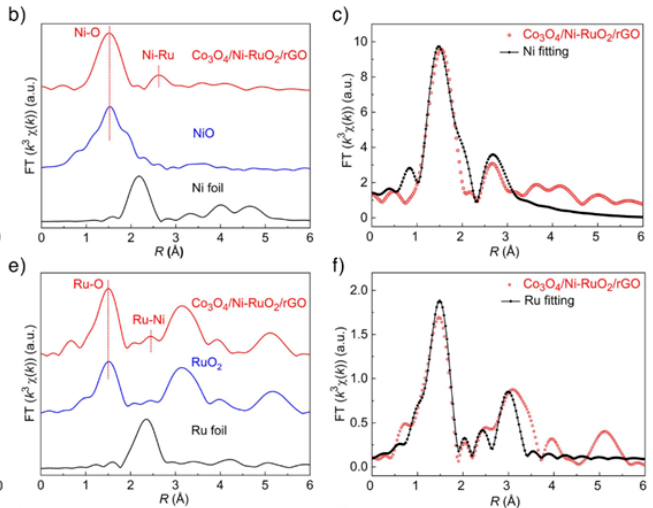

这篇文献中的问题比较严重，这类错误在审稿环节易被遗漏：

1

cf图为拟合曲线的FIT图谱，在XAFS拟合选定的拟合范围中（如1-3/1-4Å），FIT曲线应该和数据曲线非常贴合，以证明拟合结果的优异度。然而该数据的拟合曲线不贴合，导致该拟合结果的可信度较低。判断拟合质量需结合工程文件中的具体参数，仅凭图谱难以确认结果的可靠性。

2

XAFS拟合得到的配位数数值是平均化结果，该结果为总的配位键数除以总的原子数进行平均分配，因此得到的拟合配位数值多为小数。然而该文章表格中配位数均为整数（整数值代表固定配位数进行拟合），这也是很多文献中常见的一类问题，通过固定配位数来得到预期的拟合结果，但是这在拟合过程中是不允许的，相当于强行设定数据应该得出的具体数值。这样做的话拟合结果不具有可信度。此类配位数设置问题在常规审稿中容易被忽略，判断拟合是否合理需结合工程文件中的参数设置交叉验证。

3

通过e图可以明显看出Ru数据本身和RuO2非常相似，说明其主体结构应该是RuO2或类似氧化物结构，作者应该解释该问题并提供证明，进一步阐述两者是否有区别。

案例2

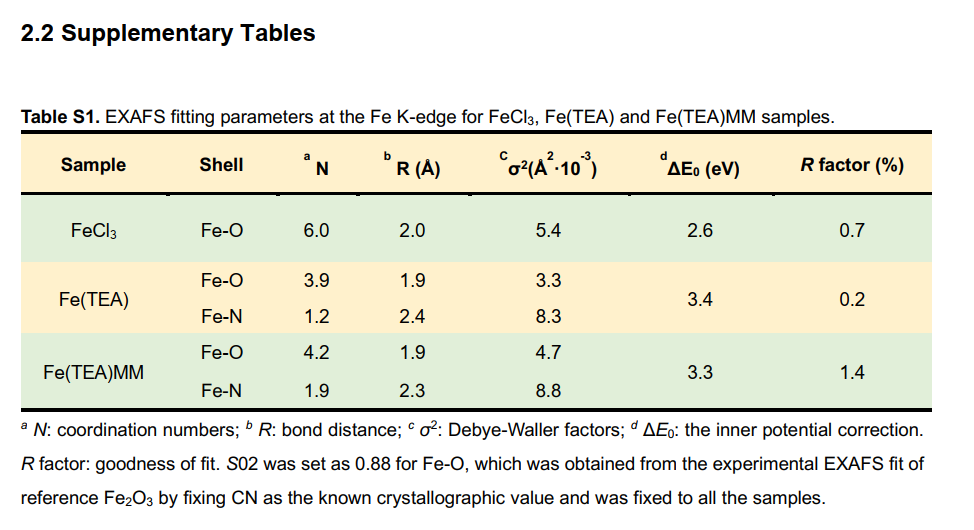

在这篇文献中，存在三处问题：

1

基础书写问题，FeCl3物质的第一壳层配位写的是Fe-O配位。FeCl3的第一壳层配位是Fe-Cl，此处无法确定是样品名称书写错误还是路径填写错误。

2

XAFS拟合的第一步骤是通过拟合随样同测的参比数据（一般为元素对应的纯单质）来获得拟合参数S02，Fe样品S02的获取来自于Fefoil 的拟合得到，Fe元素的foil非常标准，不需要考虑使用其他物质来获得S02。使用非标准标样获得的S02值需在文中说明来源和依据，否则读者无法判断拟合参数是否合理。

3

在XAFS拟合中，我们要知道键长代表的是原子间距，即两个原子中的距离。而对于第一壳层的相邻元素配位是不做区分的，因为对于NO元素来说，他们的原子尺寸比较接近，因此形成的键长几乎一致。然而此文章中虽然键长存在明显的区别，但是缺少path路径图来证明多路径的合理性。多路径拟合的合理性需结合工程文件中的path参数设置来验证，仅凭已发表图谱无法复现拟合过程。

案例3

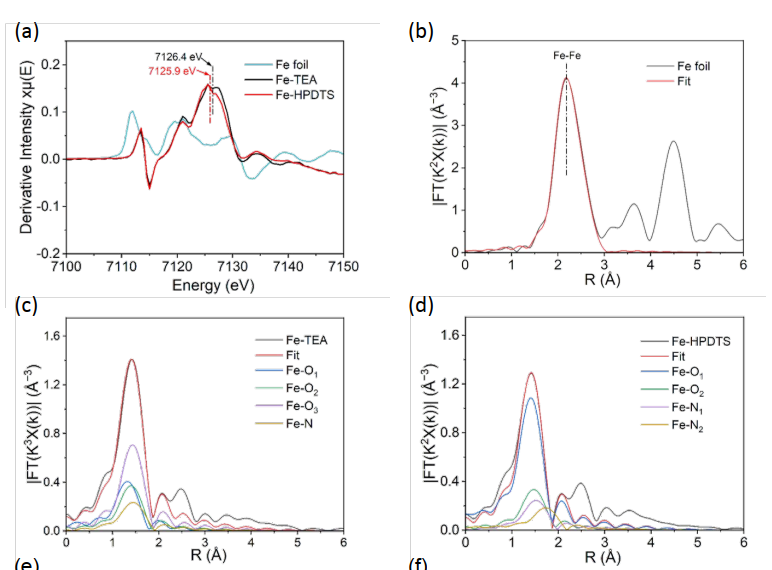

上图图谱中存在两个问题：

1

基础书写问题，图c的纵坐标标注的权重书写有误，R空间图谱中，权重2对应的单位是（Å-3）,权重3对应的单位是（Å-4），所以是没有图中这种对应的，并且明显的和bd两张图的不同，这是同步辐射图谱中的基础书写规范，标注错误会直接影响读者对数据专业性的判断。

2

文中提供了path路径图c/d来证明拟合过程中使用的4个路径的正确性，但是这个数量太多了，远超一个正常峰拟合所需要的路径数量，可信度极低。同样的，该数据也应该提供工程文件结果来证明结果的准确性，是否需要使用这么多路径去拟合一个峰？

3

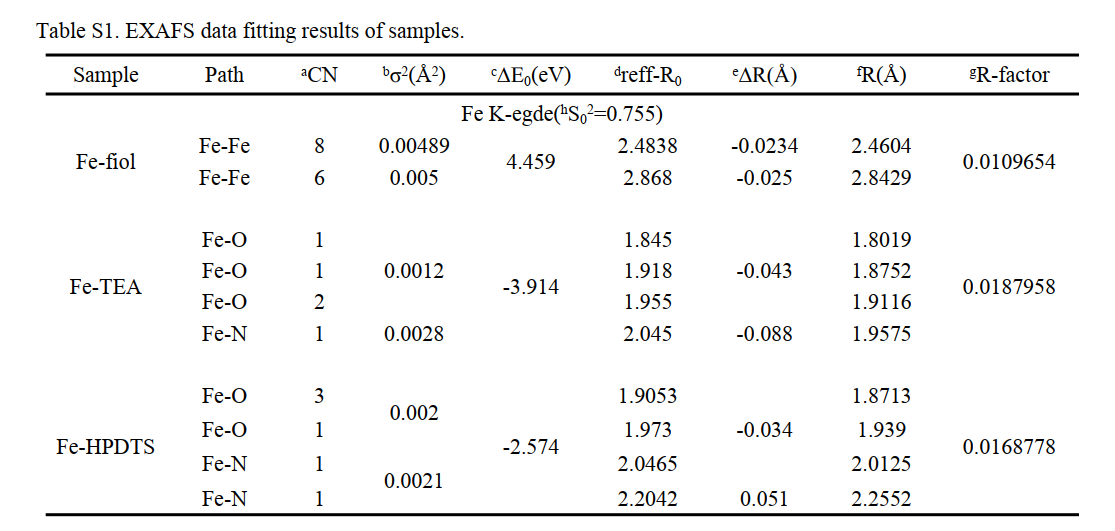

同案例1的问题2一样，该文献的配位信息中CN列为整数，代表该配位数为set（固定）进行拟合的，这不符合拟合的要求。

案例4

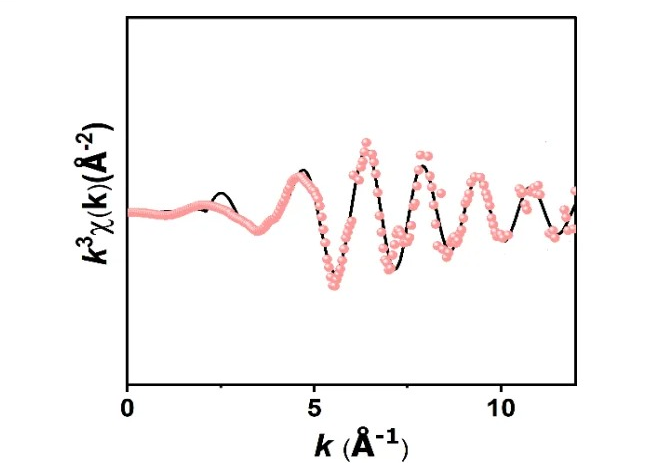

这篇文章的问题和案例3类似，都是纵坐标标注的书写错误，但是这个错误比较离谱，属于混淆都不应该出现的错误，说明数据处理过程中不够认真。同步辐射数据分析高度专业化，纵坐标标注这类细节即使在审稿中也容易被忽略。

关于标注的书写，这里给出标准参考答案：

如果使用的是权重2的数据，则K空间的图谱（案例3）的纵坐标书写应当是：

而R空间的图谱（案例2的bcd图）的纵坐标书写应当是：

如果使用的是权重3的数据，则K空间的图谱（案例3）的纵坐标书写应当是：

而R空间的图谱（案例2的bcd图）的纵坐标书写应当是：

针对论文数据，遗漏的错误一旦刊发，所有后续引用、照搬文献的科研人员都会被误导。不少研究者误以为审稿无异议就代表数据完全合规，但同行、后续审稿专家一旦发现文中同步辐射疏漏，返工、返修、质疑数据可靠性的风险都会由作者承担。

与其等到投稿返修、或是被同行指出漏洞再补救，不如在论文定稿前完成全流程专业校验。测试狗同步辐射解析团队拥有多年线站实操、XAFS顶刊数据处理经验，在发表前帮你核对谱图标注、EXAFS拟合参数、标样选择、拟合路径逻辑等全部技术细节，筛除专业疏漏，从源头规避因数据不规范导致的论文风险，让你的同步辐射表征数据严谨、合规，无需担心因照搬错误文献、操作疏漏埋下科研隐患。

测试狗同步辐射优势

暑假不停光——

与国内外多家同步辐射光源建立合作关系，覆盖从软X射线到高能硬X射线的完整能量区间，当一个光源停机时，我们可通过其他合作光源承接你的测试需求。

超时全额退款——

样品正常到达测试线站后，按照预约机时完成后的5个工作日内必出原始数据。若非样品本身问题导致5个工作日内未能交付，我们100%全额退款！（该服务仅对同步辐射XAFS有效）

不止"给机时"还要"给答案"——

预约同步辐射测试，我们提供完整的测试服务，包含数据解读、分析判断，每份数据均附带测试信息及打开方式，随时随地可验证数据真实情况。我们也提供专业的数据解析服务，通过EXAFS得到配位数和键长等相关信息，及完整的参数分析报告，并提供拟合工程文件查证结果。

  同步辐射最新机时

XAS固定机时

硬线：8/21 10/20 10/28 11/3 11/17 12/1 12/11 12/15

高能：8/20

XAS非固定机时

硬线：8/18 9/3 9/28 10/17 11/10 11/30 12/24 1/11 1/31 2/22 3/18

高能： 8/18 9/3 9/28 10/17 11/10 11/30 12/24 1/11 1/31 2/22 3/18

中能：9/27 11/9 12/1 1/30

XRD/PDF/SAXS (75 keV) : 9/1 9/15 9/29 10/12 10/29  11/10  11/24  12/7  12/16

台式XAS随时可测

*本文仅讨论数据分析方法层面的常见疏漏，不针对任何特定作者或研究团队。
