vDisk模板实操：合并母盘与差分盘时如何绕过常见坑点

学期末归档镜像时，需要将四十台终端积累的差分盘合并回母盘。如果合并时机不对或网络状态未确认，轻则蓝屏，重则镜像报废。合并操作的核心风险在于环境确认，而非操作本身。以下步骤基于 vDisk5 控制台，涵盖合并前必须确认的三个前置条件、操作步骤及常见故障排查。

适用环境与前提条件

· 本文操作基于 vDisk5 管理控制台。IDV3/vDisk3 旧版的合并入口在「镜像管理→差分盘管理」，路径不同但逻辑一致。

· 母盘为 VHD 格式虚拟磁盘，差分盘为子 VHD。合并操作本质是把子 VHD 的差异块写入父 VHD。

· 操作前母盘须处于未挂载状态，即没有任何终端正在使用该母盘启动。

· 以下操作在控制台 Web 界面完成，无需登录终端。

合并前必须确认的三件事

母盘与差分盘版本对齐检查

最常见翻车：母盘在创建差分盘后又做过更新，但差分盘一直没同步更新。合并时控制台会报「父盘时间戳不匹配」或直接静默失败，日志里写一句 parent VHD timestamp mismatch，然后合并进度条卡在 0% 不动。

检查方法：在「镜像管理→母盘列表」里点开母盘详情，看「关联差分盘」一栏。如果显示差分盘数量为 0，说明之前创建的差分盘已被删除或未关联；如果数量对得上但「最后同步时间」一列是空的，说明差分盘从未与当前母盘版本同步过。

处理：先让所有使用该差分盘的终端执行一次「确认更新」（终端侧边栏或控制台远程下发），确保差分盘基于最新母盘版本。之后再合并。

终端引用计数归零确认

合并操作要求母盘引用计数为 0。控制台「镜像管理→母盘列表」里每行末尾有个「引用计数」列，数字大于 0 时合并按钮是灰色不可点的。常见遗漏：某台终端虽然关机了，但控制台显示还在线（网卡唤醒或快速启动残留）。这时需要手动在控制台「终端管理」里把那台机器设为离线或强制断开连接。

如果终端数量多，直接批量选中执行「强制离线」比逐台点快。

存储池剩余空间预检

合并操作不是原地改写，而是先生成一个临时文件再覆盖。临时文件大小约等于母盘当前大小加上差分盘差异量。如果母盘 40GB、差分盘累积了 8GB 差异，临时文件需要至少 48GB 空闲空间。检查点：在「服务器→存储管理」里看母盘所在存储池的剩余空间。

如果空间不够，合并会报「磁盘空间不足」然后回滚，回滚本身不丢数据，但耗时白费。建议留出母盘大小 1.5 倍的空闲空间再操作。

合并操作步骤

控制台操作路径

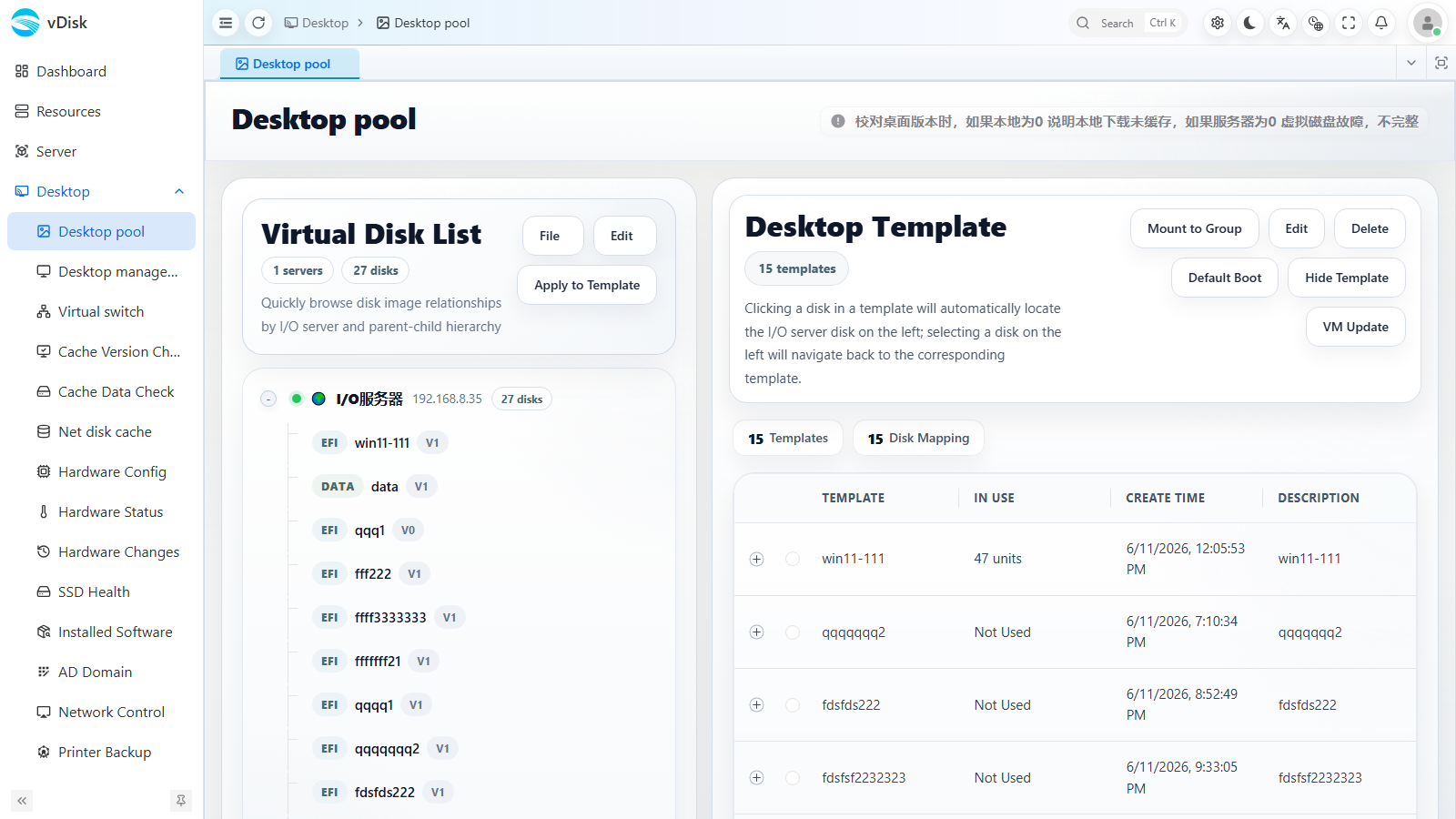

· 登录 vDisk 管理控制台，进入「镜像管理→母盘列表」。

· 找到目标母盘，点击右侧「操作」列中的「管理差分盘」。

· 弹出窗口中列出该母盘下所有差分盘，每行显示差分盘名称、大小、最后使用时间。

· 勾选需要合并的差分盘（支持多选，但建议一次只合并一个，方便出问题时定位）。

· 点击「合并」按钮，确认对话框里再次提示母盘引用计数和空间检查结果。

· 点击确认后，后台开始合并，进度条显示在母盘列表的「状态」列。

注意事项：合并期间不要在该母盘上创建新的差分盘，不要下发任何涉及该母盘的运维动作（如「切换桌面」「下发镜像」），也不要在服务器上手动操作 VHD 文件（复制、重命名、移动）。合并进度条走到 100% 后，控制台会刷新母盘列表，差分盘那一行消失，母盘大小会更新（增加差分盘差异量）。

此时可以重新创建差分盘或让终端上线。

合并后验证

终端启动验证

选一台终端，在启动菜单里选择该母盘（如果是多系统启动环境），确认能正常进入桌面。主要验证以下两点：

· 桌面壁纸、已安装软件、系统设置是否与合并前一致。

· 原差分盘里保存的用户数据（如学生作业、配置文件）是否还在——合并后这些数据写入了母盘，应该保留。

回退方法

控制台在合并前会自动创建母盘快照（如果存储池配置了快照功能）。在「镜像管理→快照管理」里找到合并操作前几分钟生成的那个快照，点「回滚」即可。回滚后母盘恢复到合并前状态，差分盘重新出现。

如果存储池没开快照，那合并前手动备份一份母盘 VHD 文件是唯一保险手段——在服务器上把母盘文件复制到另一个目录或移动硬盘，合并出问题后直接覆盖回来。

常见异常与处理

合并进度卡在某个百分比不动

通常原因：母盘文件正在被其他进程占用（比如服务器上有人用磁盘管理工具打开了该 VHD）。在服务器上打开任务管理器或 lsof（Linux 服务器）检查是否有进程持有该文件句柄，杀掉后合并会自动继续。

合并后终端启动蓝屏 0x0000007B

这个报错指向磁盘控制器驱动问题。原因：母盘在创建差分盘后更换过硬件或修改过磁盘模式（比如从 IDE 改成 AHCI）。合并后母盘写入的配置与终端实际硬件不匹配。排查：检查该母盘最近一次更新是否涉及磁盘驱动或主板芯片组驱动。如果确认是，需要重新制作母盘或使用「驱动库」功能为终端匹配正确驱动。

合并操作本身不改变驱动，它只是把差分层的改动写进母盘——驱动问题在合并前就存在，只是差分盘把问题掩盖了。

合并后母盘大小异常增大

母盘 40GB，差分盘差异 2GB，合并后母盘变成 60GB——这种情况通常是因为母盘在创建时启用了动态扩展（thin provision），合并后差分盘里的零散写入把母盘撑大了。不是错误，但会影响后续下发效率。

处理：在控制台「镜像管理」里对母盘执行一次「压缩」操作（相当于 VHD 的 compact），把未使用的空间回收。压缩期间母盘同样不可用，建议安排在非工作时间。

什么情况下不建议合并

· 差分盘累积差异超过母盘大小的 50%：合并后母盘体积膨胀明显，后续下发到终端时网络传输量增加。不如直接基于当前差分盘创建新母盘，或者重新制作一份干净母盘。

· 母盘本身已经超过 80GB 且终端本地缓存盘只有 128GB：合并后母盘更大，终端全缓存模式下可能放不下。这时考虑改用半缓存模式，或者把大镜像拆成多个小镜像按课表切换。

· 差分盘里包含大量临时文件或缓存：比如浏览器缓存、Windows 更新缓存、学生机上的临时文件。合并后这些垃圾数据永久写入母盘，后续每次下发都带着它们。建议先在差分盘里清理一遍再合并——在终端上执行磁盘清理或运行 cleanmgr，然后让终端执行一次「确认更新」把清理结果同步到差分盘，再合并。

合并后要做的收尾

· 更新镜像版本号：合并后的母盘本质上是一个新版本，在控制台「镜像管理」里修改版本号或备注，说明这次合并的内容和时间，方便后续回溯。

· 重新创建差分盘：如果机房需要继续使用还原模式，基于合并后的母盘重新创建差分盘。旧差分盘已消失，终端下次启动会自动获取新差分盘。

· 通知终端确认更新：在控制台「终端管理」里选中所有使用该母盘的终端，执行「确认更新」操作，让终端拉取合并后的母盘到本地缓存。主动下发可以避免上课时几十台终端同时下载拖慢网络。
