大型园区三级能源计量架构实战：从 IoT 计量数据闭环设计说起

大型园区与总部楼宇的能源计量，本质是一场 IoT 设备接入与数据可信度的工程挑战。本文以某互联网大厂北京海淀总部大楼能碳管理平台为落地样本，拆解三级计量设备架构、多协议设备接入、通信组网选型与数据完整率保障的实战经验。

说明：文中场景为脱敏后的某互联网大厂北京海淀总部大楼真实落地样本，技术架构、选型逻辑与工程方法具备通用性，可复用于同类复杂用能场景。

一、场景痛点：为什么传统计量在大型职场"失灵"

该互联网大厂北京海淀总部大楼是典型的复杂用能场景，负载构成远超普通写字楼：

• 常规负载：照明、插座、中央空调
• 高复杂度负载：大规模机房、制冷站、水泵房、高密度充电桩、24 小时动力设备

不同负载的谐波、峰值、温度工况差异显著。若沿用"一块总表 + 统一计量"的传统方案，采集到的只能是"模糊数据"，直接导致三个不可解的问题：

1. 机房 PUE 偏高的真实诱因无法定位
2. 空调、充电桩、设备待机的无效损耗无法量化
3. 无分项数据，碳排放只能估算，无法支撑对外审计

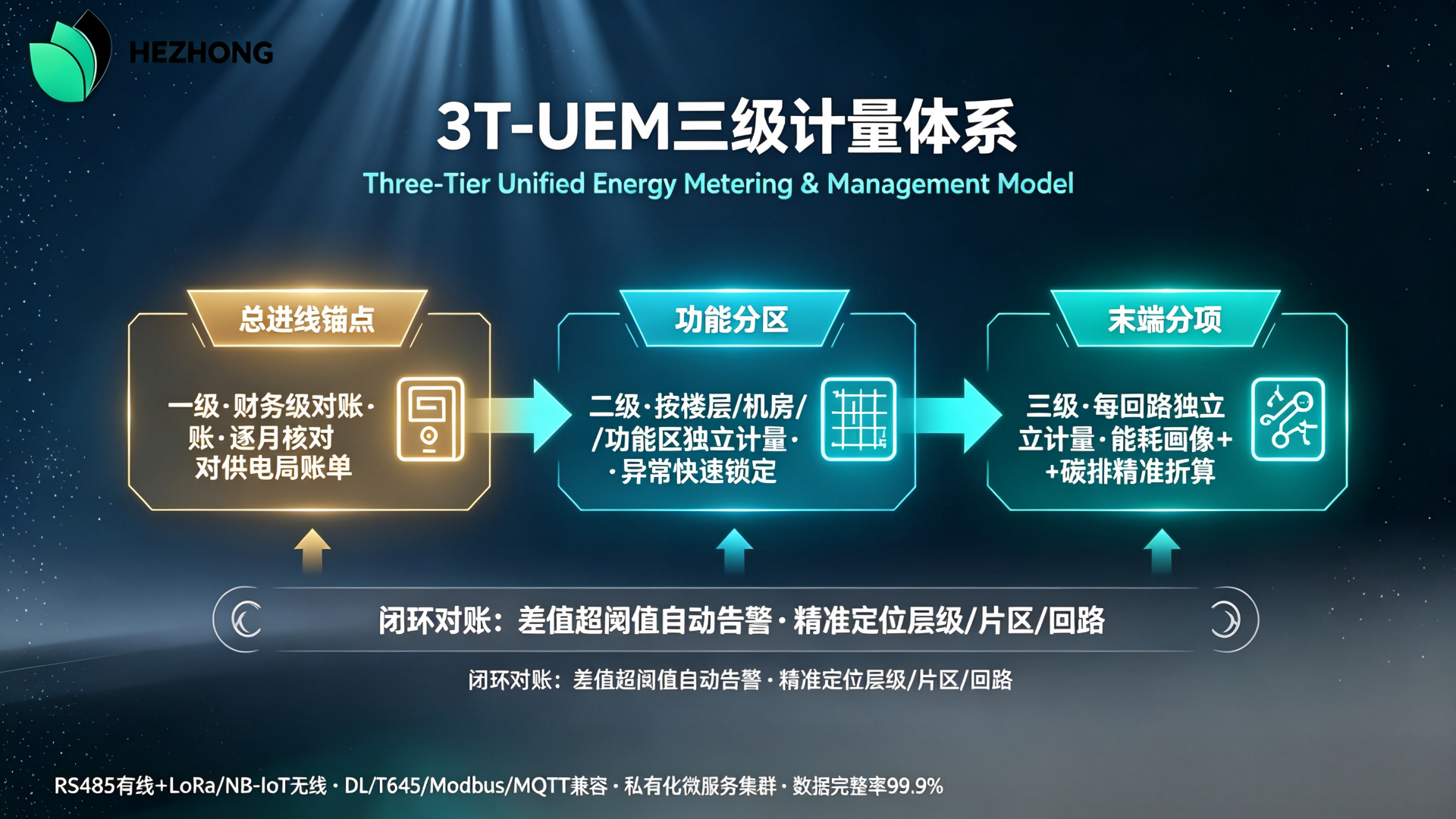

3T-UEM三级计量架构

二、三级计量设备架构：让每一度电可溯源

针对上述痛点，项目采用 3T-UEM（Three-Tier Unified Energy Metering & Management Model，合众致达在大量园区能源计量项目中沉淀的统一计量模型）三级统一能源计量架构，通过"总表—分区—末端"三级逐级对账，构建闭环校验的计量体系。

┌─────────────────────────────────────────────┐
│  一级｜总进线锚点层（财务级对账基准）           │
│  唯一计量锚点，逐月与供电局账单核对            │
├─────────────────────────────────────────────┤
│  二级｜区域功能分区层（锁定异常片区）           │
│  楼层 / 机房模块 / 制冷站 / 功能区 独立计量      │
├─────────────────────────────────────────────┤
│  三级｜末端分项层（回路级精准下钻）             │
│  照明 / 插座 / 空调 / 机房 / 充电桩 分项计量     │
└─────────────────────────────────────────────┘

三级架构的价值不止于"分层采集"，更在于层级间的闭环对账：

总表读数 − 二级分区汇总 = 管网线损、变损区间
二级分区汇总 − 三级末端汇总 = 跑冒滴漏、计量漂移区间
差值超阈值 → 自动告警 → 定位到「层级 / 片区 / 回路」

通过逐级求差，把"不可解释的差值"拆解为可归因的物理量，使碳盘查、ESG 披露具备数据闭环的溯源能力。

三、多协议设备接入与通信组网选型

大型楼宇点位分散、施工窗口期短，通信方案需按现场工况分层选型，遵循"协议适配现场，而非现场迁就技术"：

设备侧原生兼容 DL/T645、Modbus、MQTT 等标准工业协议，混合组网后统一数据上报。

设备接入的关键考量

• 协议兼容性：电力计量侧以 DL/T645 为主，工业设备以 Modbus 为主，平台侧统一走 MQTT 上送
• 混合组网：有线无线并存，降低布线成本与施工周期
• 边缘采集：分散点位通过采集器就近汇聚后统一上报，减少直连复杂度

四、数据完整率 99.9% 是如何保障的

大型园区计量系统，"采得到"是前提，"采得全"才是关键。全量数据完整率达 99.9% 以上，依赖三方面工程化保障：

• 冗余采集：关键回路双通道采样，单点故障不丢数
• 断点续传：无线点位网络抖动时，本地缓存 + 重传机制补齐数据
• 校验收口：三级对账本身即数据质检，差值异常自动触发告警，反向暴露采集盲区

高质量数据底座，是碳核算、能耗分析可信的前提。

五、数据上报与中台对接

该总部大楼项目采用私有化微服务集群部署，核心原因有二：

• 数据安全红线：能耗、机房运行数据禁止公网传输，必须本地物理隔离
• 中台定制对接：需深度适配企业自有能源中台，定制数据字段、推送逻辑、权限体系

私有化的本质是"数据主权 + 可控性 + 可审计性"，而非简单的"高端配置"。

六、落地经验总结

• 算清账，远比多装表重要：设备数量不代表专业，层级逻辑、数据闭环、差值告警能力才是核心价值
• 通信选型跟着现场走：有线无线按场景匹配，不教条、不堆砌
• 数据完整率是碳核算的底线：没有高质量数据底座，一切碳盘查都是估算

大型园区的能碳治理，正从"合规应付"转向"企业经营资产"。三级统一能源计量架构，为复杂用能场景提供了可复制、可审计的数据底座。

FAQ

Q: 三级计量架构是否必须私有化部署？ A: 不一定。是否私有化取决于数据安全合规要求：若能耗、机房运行数据涉及安全红线（如禁止公网传输），采用私有化微服务集群；若数据敏感度低，公有云加专线亦可。架构本身与部署形态解耦。

Q: 大型楼宇无线计量选 LoRa 还是 NB-IoT？ A: 看现场工况。LoRa 适合园区内自组网、点位密集且需低功耗长距的场景；NB-IoT 依托运营商网络，适合分散、跨楼栋且不便自建基站的点位。两者均满足断点续传与本地缓存要求。

Q: 数据完整率 99.9% 对碳核算有什么意义？ A: 碳盘查与 ESG 披露要求数据可溯源、可审计。三级对账本身即数据质检机制，差值异常自动告警，反向暴露采集盲区，使碳排放从估算升级为可审计的实测。
