Abaqus 模态分析中梁出现变形？这几个原因你排查了吗

Abaqus 是工程领域应用十分广泛的有限元仿真软件，模态分析作为其核心分析模块，主要用于求解结构的固有频率与振型。使用 Abaqus 开展梁结构模态分析时，梁出现变形是较为普遍的现象。厘清该现象的产生原因，对保障仿真结果的精度与可信度具有重要意义。

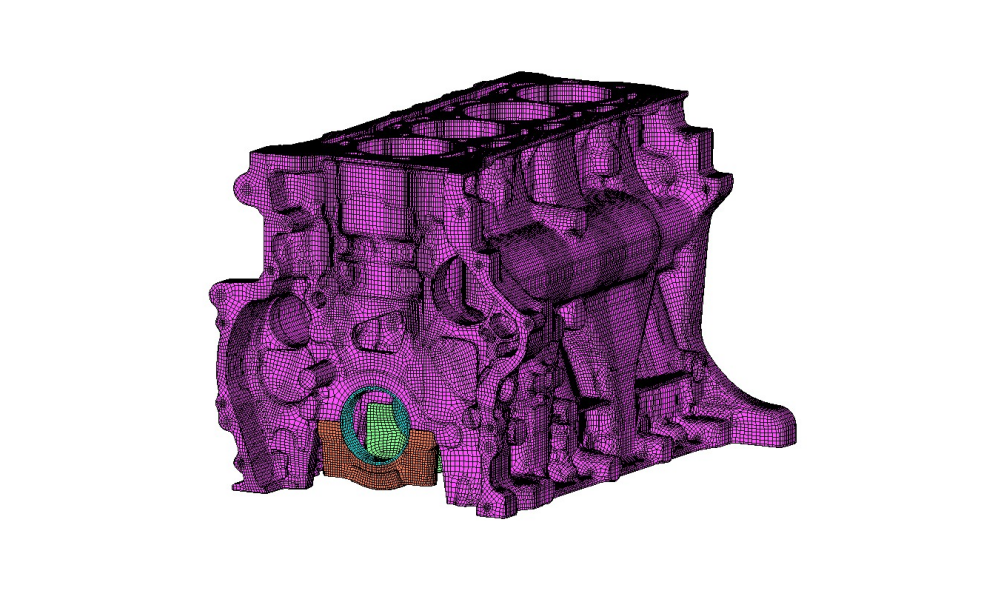

CAE模型

材料属性设置不当

材料属性是决定梁力学行为的基础。如果在 Abaqus 中设置的材料弹性模量、泊松比等参数与实际材料不符，会直接影响梁的刚度。例如，弹性模量设置过低，梁会表现得比实际情况更柔软，在模态分析中就容易产生更大的变形。此外，材料的各向异性特性若未正确考虑，对于一些特殊材料制成的梁，如复合材料梁，也会导致分析结果中梁变形异常。

模型几何与网格划分问题

梁的几何模型构建不准确是导致变形异常的一个原因。比如梁的截面尺寸、长度输入错误，实际为矩形截面的梁若在建模时尺寸比例出现偏差，会改变梁的惯性矩，进而影响其刚度和模态响应，使梁在分析中产生不合理的变形。

网格划分同样关键。网格尺寸过大，无法精确捕捉梁的应力应变分布，可能导致计算结果误差较大，梁变形结果不准确；而网格尺寸过小，虽然理论上精度更高，但会大幅增加计算量，还可能因过度细化导致数值问题，同样使梁变形结果不可靠。此外，网格质量差，如存在严重扭曲的单元，也会对分析结果产生负面影响，造成梁变形异常。

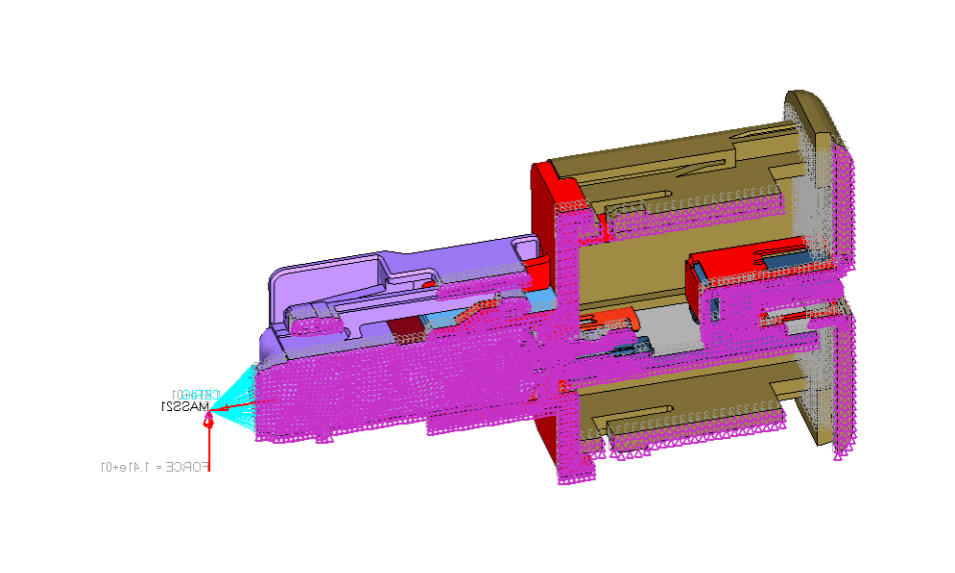

CAE模型

边界条件设定有误

边界条件模拟了梁在实际工况中的约束情况。若边界条件设置不符合实际，梁的变形就会与实际情况产生偏差。比如，将原本应该是固定约束的一端设置为简支约束，梁的自由度增加，在模态分析中会表现出更大的变形。又或者遗漏了某些必要的约束，使得梁在不应有位移的方向上产生了位移，导致变形结果异常。

载荷施加不合理

在模态分析中，虽然主要关注的是结构的固有特性，但如果施加了不恰当的载荷，也会影响梁的变形。例如，施加了过大的初始载荷，超过了梁的正常承载范围，会使梁在分析过程中产生非预期的大变形。即使是微小的不合理载荷，也可能在模态计算中被放大，影响梁的变形结果。

求解器参数设置不当

Abaqus 的求解器有多种参数可供调整，这些参数设置不当也会造成梁变形结果异常。例如，迭代收敛准则设置过松，求解过程可能无法准确收敛到真实解，导致梁变形计算结果偏差较大；而收敛准则设置过严，可能导致计算时间过长甚至无法收敛，同样影响分析结果的可靠性。

CAE分析

Abaqus 模态分析中梁产生变形的诱因涉及多个维度，包含材料属性、模型构建、边界条件、载荷定义以及求解器设置等环节。只有全面考量各项影响因素，完成参数的合理配置，才能获取可信度较高的梁模态变形结果，为工程结构设计与仿真分析提供有效支撑。
